栄工舎

テーパーシャンクチャッキングリーマ TCR

カタログ |

通常単価(税別): 9,856円～393,459円

税込単価: 10,842円～432,805円

通常出荷日：1日目～5日目

テーパーシャンクチャッキングリーマ。【特長】・汎用的である直刃のリーマ・機械用としてモールステーパーシ...

詳細を確認

未確定：候補が132型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

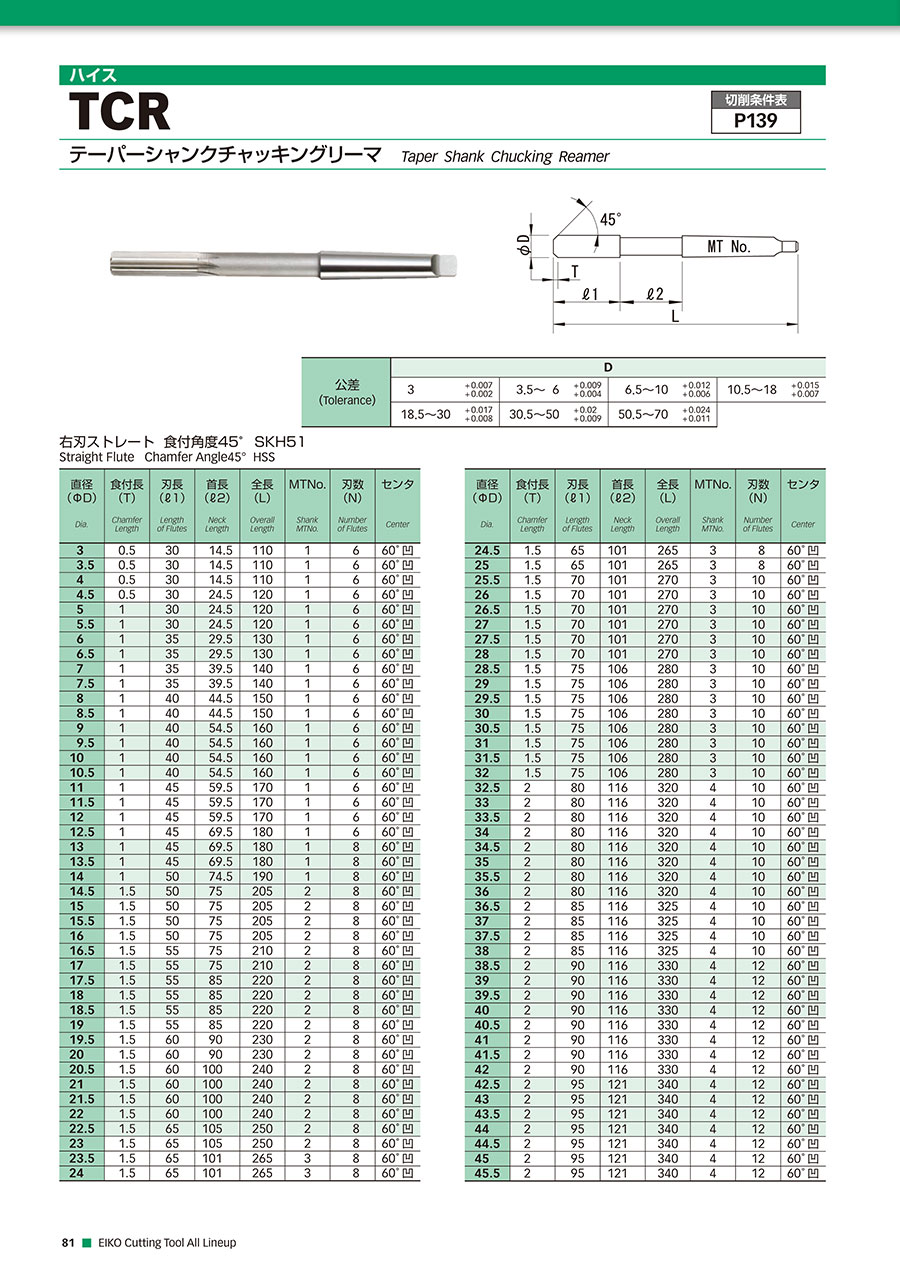

カタログ

商品情報

推奨切削条件

TCRの外観

外形図

製品仕様

公差 (Tolerance)	D
	3	+0.007 +0.002	3.5～6	+0.009 +0.004	6.5～10	+0.012 +0.006	10.5～18	+0.015 +0.007
	18.5～30	+0.017 +0.008	30.5～50	+0.02 +0.009	50.5～70	+0.024 +0.011

右刃ストレート食付角度45° SKH51

直径 (ΦD) Dia.	食付長 (T) Chamfer Length	刃長 (l1) Length Of Flutes	首長 (l2) Neck Length	全長 (L) Overall Length	MTNo. Shank MTNo.	刃数 (N) Number Of Flutes	セン夕 Center
3	0.5	30	14.5	110	1	6	60゜凹
3.5	0.5	30	14.5	110	1	6	60゜凹
4	0.5	30	14.5	110	1	6	60゜凹
4.5	0.5	30	24.5	120	1	6	60゜凹
5	1	30	24.5	120	1	6	60゜凹
5.5	1	30	24.5	120	1	6	60゜凹
6	1	35	29.5	130	1	6	60゜凹
6.5	1	35	29.5	130	1	6	60゜凹
7	1	35	39.5	140	1	6	60゜凹
7.5	1	35	39.5	140	1	6	60゜凹
8	1	40	44.5	150	1	6	60゜凹
8.5	1	40	44.5	150	1	6	60゜凹
9	1	40	54.5	160	1	6	60゜凹
9.5	1	40	54.5	160	1	6	60゜凹
10	1	40	54.5	160	1	6	60゜凹
10.5	1	40	54.5	160	1	6	60゜凹
11	1	45	59.5	170	1	6	60゜凹
11.5	1	45	59.5	170	1	6	60゜凹
12	1	45	59.5	170	1	6	60゜凹
12.5	1	45	69.5	180	1	6	60゜凹
13	1	45	69.5	180	1	8	60゜凹
13.5	1	45	69.5	180	1	8	60゜凹
14	1	50	74.5	190	1	8	60゜凹
14.5	1.5	50	75	205	2	8	60゜凹
15	1.5	50	75	205	2	8	60゜凹
15.5	1.5	50	75	205	2	8	60゜凹
16	1.5	50	75	205	2	8	60゜凹
16.5	1.5	55	75	210	2	8	60゜凹
17	1.5	55	75	210	2	8	60゜凹

※ 上記以外の型番につきましては、カタログを参照してください。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

食付長

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

刃数

首下長

(mm)

食付角度形状

(°)

溝長

(mm)

工具径

(インチ)

最小発注数量

-	1.5	270	MT3	+0.008～+0.017	10	171	-	70	1"	1個
-	2	330	MT4	+0.009～+0.02	12	206	-	90	1-1/2	1個
-	1.5	280	MT3	+0.009～+0.02	10	181	-	75	1-1/4	1個
-	1	180	MT1	+0.007～+0.015	8	114.5	-	45	1/2	1個
-	1	130	MT1	+0.006～+0.012	6	64.5	-	35	1/4	1個
-	2	390	MT5	+0.011～+0.024	12	234	-	105	2"	1個
3	0.5	110	MT1	+0.002～+0.007	6	44.5	-	30	-	1個
-	1.5	220	MT2	+0.008～+0.017	8	140	-	55	3/4	1個
-	1	160	MT1	+0.006～+0.012	6	94.5	-	40	3/8	1個
3.5	0.5	110	MT1	+0.004～+0.009	6	44.5	-	30	-	1個
4	0.5	110	MT1	+0.004～+0.009	6	44.5	-	30	-	1個
4.5	0.5	120	MT1	+0.004～+0.009	6	54.5	-	30	-	1個
5	1	120	MT1	+0.004～+0.009	6	54.5	-	30	-	1個
-	1.5	205	MT2	+0.007～+0.015	8	125	-	50	5/8	1個
-	1	140	MT1	+0.006～+0.012	6	74.5	-	35	5/16	1個
5.5	1	120	MT1	+0.004～+0.009	6	54.5	-	30	-	1個
6	1	130	MT1	+0.004～+0.009	6	64.5	-	35	-	1個
6.5	1	130	MT1	+0.006～+0.012	6	64.5	-	35	-	1個
7	1	140	MT1	+0.006～+0.012	6	74.5	-	35	-	1個
-	1.5	250	MT2	+0.008～+0.017	8	170	-	65	7/8	1個
-	1	170	MT1	+0.007～+0.015	6	104.5	-	45	7/16	1個
7.5	1	140	MT1	+0.006～+0.012	6	74.5	-	35	-	1個
8	1	150	MT1	+0.006～+0.012	6	84.5	-	40	-	1個
8.5	1	150	MT1	+0.006～+0.012	6	84.5	-	40	-	1個
9	1	160	MT1	+0.006～+0.012	6	94.5	-	40	-	1個
9.5	1	160	MT1	+0.006～+0.012	6	94.5	-	40	-	1個
10	1	160	MT1	+0.006～+0.012	6	94.5	-	40	-	1個
10.5	1	160	MT1	+0.007～+0.015	6	94.5	-	40	-	1個
11	1	170	MT1	+0.007～+0.015	6	104.5	-	45	-	1個
11.5	1	170	MT1	+0.007～+0.015	6	104.5	-	45	-	1個
12	1	170	MT1	+0.007～+0.015	6	104.5	-	45	-	1個
12.5	1	180	MT1	+0.007～+0.015	6	114.5	-	45	-	1個
13	1	180	MT1	+0.007～+0.015	8	114.5	-	45	-	1個
13.5	1	180	MT1	+0.007～+0.015	8	114.5	-	45	-	1個
14	1	190	MT1	+0.007～+0.015	8	124.5	-	50	-	1個
14.5	1.5	205	MT2	+0.007～+0.015	8	125	-	50	-	1個
15	1.5	205	MT2	+0.007～+0.015	8	125	-	50	-	1個
15.5	1.5	205	MT2	+0.007～+0.015	8	125	-	50	-	1個
16	1.5	205	MT2	+0.007～+0.015	8	125	-	50	-	1個
16.5	1.5	210	MT2	+0.007～+0.015	8	130	-	55	-	1個
17	1.5	210	MT2	+0.007～+0.015	8	130	-	55	-	1個
17.5	1.5	220	MT2	+0.007～+0.015	8	140	-	55	-	1個
18	1.5	220	MT2	+0.007～+0.015	8	140	-	55	-	1個
18.5	1.5	220	MT2	+0.008～+0.017	8	140	-	55	-	1個
19	1.5	220	MT2	+0.008～+0.017	8	140	-	55	-	1個
19.5	1.5	230	MT2	+0.008～+0.017	8	150	-	60	-	1個
20	1.5	230	MT2	+0.008～+0.017	8	150	-	60	-	1個
20.5	1.5	240	MT2	+0.008～+0.017	8	160	-	60	-	1個
21	1.5	240	MT2	+0.008～+0.017	8	160	-	60	-	1個
21.5	1.5	240	MT2	+0.008～+0.017	8	160	-	60	-	1個
22	1.5	240	MT2	+0.008～+0.017	8	160	-	60	-	1個
22.5	1.5	250	MT2	+0.008～+0.017	8	170	-	65	-	1個
23	1.5	250	MT2	+0.008～+0.017	8	170	-	65	-	1個
23.5	1.5	265	MT3	+0.008～+0.017	8	166	-	65	-	1個
24	1.5	265	MT3	+0.008～+0.017	8	166	-	65	-	1個
24.5	1.5	265	MT3	+0.008～+0.017	8	166	-	65	-	1個
25	1.5	265	MT3	+0.008～+0.017	8	166	-	65	-	1個
25.5	1.5	270	MT3	+0.008～+0.017	10	171	-	70	-	1個
26	1.5	270	MT3	+0.008～+0.017	10	171	-	70	-	1個
26.5	1.5	270	MT3	+0.008～+0.017	10	171	-	70	-	1個

通常単価(税別) (税込単価)	通常出荷日

35,200円 ( 38,720円 )	1日目
12,175円 ( 13,393円 )	5日目
10,176円 ( 11,194円 )	5日目
12,032円 ( 13,235円 )	1日目
10,176円 ( 11,194円 )	1日目
170,550円 ( 187,605円 )	1日目
11,776円 ( 12,954円 )	1日目
18,944円 ( 20,838円 )	1日目
11,072円 ( 12,179円 )	1日目
11,776円 ( 12,954円 )	1日目
10,752円 ( 11,827円 )	1日目
10,463円 ( 11,509円 )	1日目
10,015円 ( 11,017円 )	1日目
14,144円 ( 15,558円 )	1日目
10,752円 ( 11,827円 )	1日目
10,763円 ( 11,839円 )	1日目
10,763円 ( 11,839円 )	1日目
10,538円 ( 11,592円 )	1日目
10,538円 ( 11,592円 )	1日目
23,232円 ( 25,555円 )	1日目
11,392円 ( 12,531円 )	1日目
9,856円 ( 10,842円 )	1日目
9,856円 ( 10,842円 )	1日目
9,920円 ( 10,912円 )	1日目
9,920円 ( 10,912円 )	1日目
9,920円 ( 10,912円 )	1日目
9,920円 ( 10,912円 )	1日目
10,176円 ( 11,194円 )	1日目
10,176円 ( 11,194円 )	1日目
10,176円 ( 11,194円 )	1日目
10,176円 ( 11,194円 )	1日目
11,072円 ( 12,179円 )	1日目
11,072円 ( 12,179円 )	1日目
11,072円 ( 12,179円 )	1日目
11,072円 ( 12,179円 )	1日目
11,840円 ( 13,024円 )	1日目
11,840円 ( 13,024円 )	1日目
12,992円 ( 14,291円 )	1日目
14,720円 ( 16,192円 )	1日目
14,720円 ( 16,192円 )	1日目
15,040円 ( 16,544円 )	1日目
15,040円 ( 16,544円 )	1日目
17,344円 ( 19,078円 )	1日目
17,344円 ( 19,078円 )	1日目
17,344円 ( 19,078円 )	1日目
17,344円 ( 19,078円 )	1日目
17,344円 ( 19,078円 )	1日目
19,584円 ( 21,542円 )	1日目
19,584円 ( 21,542円 )	1日目
19,840円 ( 21,824円 )	1日目
19,840円 ( 21,824円 )	1日目
21,056円 ( 23,162円 )	1日目
21,056円 ( 23,162円 )	1日目
26,304円 ( 28,934円 )	1日目
26,304円 ( 28,934円 )	1日目
28,160円 ( 30,976円 )	1日目
28,160円 ( 30,976円 )	1日目
32,000円 ( 35,200円 )	1日目
32,000円 ( 35,200円 )	1日目
36,224円 ( 39,846円 )	1日目

基本情報

基本情報

テーパーシャンクチャッキングリーマ。
【特長】
・汎用的である直刃のリーマ
・機械用としてモールステーパーシャンク採用
・ネジレ刃採用により切粉の排出が良好
・ロングタイプの為深穴対応
【用途】
・汎用的な仕上げ加工

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ハイス鋼スパイラルハンドリーマ
使用頻度の高い定番サイズを、お求めやすい価格でご提供。
ミスミ
ハイス鋼ドリルテ－パシャンク/レギュラー
テ－パシャンクハイス鋼ドリルを、人気の高いサイズを厳選してお求めやすい価格でご提供。
栄工舎
ソリッドリーマ CSR
耐酸化性、耐摩耗性、耐熱性に優れ、高速加工に最適。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

テーパーシャンクチャッキングリーマ TCRのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。ネジレ刃は、左ネジレと右ネジレの2種類がある。左ネジレはストレート刃に比べ切屑の排出がスムーズに。バニッシュ効果により仕上がり面粗度がよくなる点が特長になる。右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長。
