栄工舎

スパイラルロングハンドリーマ SPLHR

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 10,816円～27,520円

税込単価: 11,898円～30,272円

スパイラルロングハンドリーマ。【特長】・通常のリーマより刃長、全長共に長くした...

詳細情報を確認する

工具材質
ハイス
刃形状
スパイラル/ヘリカル/ブローチ
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
コーティング有無・表面処理
ノンコート
底刃（エンド刃）
なし
ネジレ角 (°)
12°
シャンク径公差
-0.05～-0.02
被削材詳細
合金鋼　適合 / ダイス鋼　適合 / 耐熱合金　適合
溝形状
スパイラル
シャンクタイプ
ストレートシャンク
刃形状詳細
右刃左ネジレ

未確定：候補が65型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

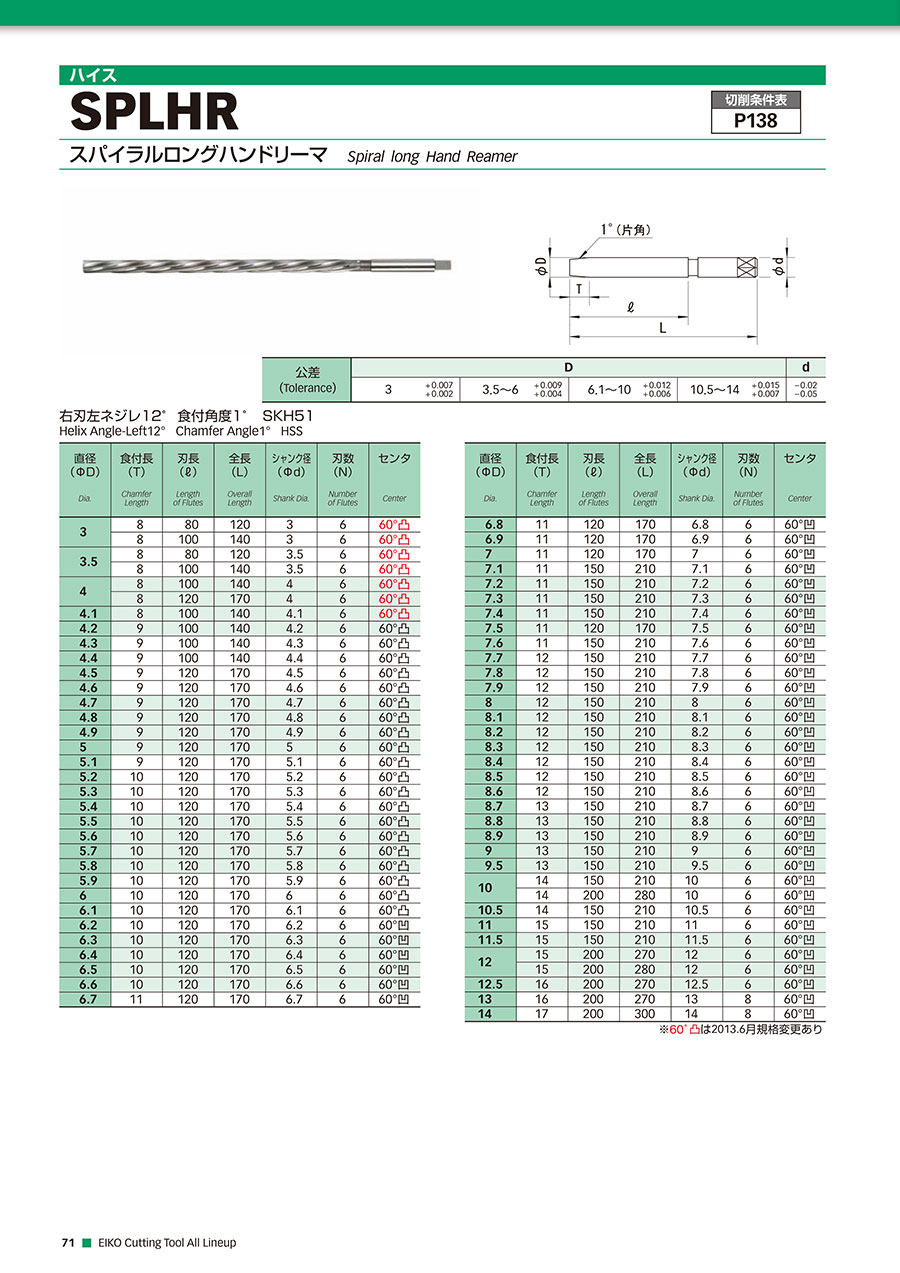

SPLHRの外観

外形図

製品仕様

	D								d
公差 (Tolerance)	3	+0.007 +0.002	3.1～6	+0.009 +0.004	6.1～10	+0.012 +0.006	10.5～14	+0.015 +0.007	-0.02 -0.05

右刃左ネジレ12° 食付角度1° SKH51

直径 (φD) Dia.	食付長 (T) Chamfer Length	刃長 (l1) Length Of Flutes	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.	刃数 (N) Number Of Flutes	セン夕 Center
3	8	80	120	3	6	60゜凸
3	8	100	140	3	6	60゜凸
3.5	8	100	140	3.5	6	60゜凸
4	8	100	140	4	6	60゜凸
4	8	120	170	4	6	60゜凸
4.1	8	100	140	4.1	6	60゜凸
4.2	9	100	140	4.2	6	60゜凹
4.5	9	120	170	4.5	6	60゜凹
4.6	9	120	170	4.6	6	60゜凹
5	9	120	170	5	6	60゜凹
5.1	9	120	170	5.1	6	60゜凹
5.5	10	120	170	5.5	6	60゜凹
6	10	120	170	6	6	60゜凹
6.1	10	120	170	6.1	6	60゜凹
6.5	10	120	170	6.5	6	60゜凹
7	11	120	170	7	6	60゜凹
7.1	11	150	210	7.1	6	60゜凹
7.5	11	120	170	7.5	6	60゜凹
7.8	12	150	210	7.8	6	60゜凹
7.9	12	150	210	7.9	6	60゜凹
8	12	150	210	8	6	60゜凹
8.1	12	150	210	8.1	6	60゜凹
8.2	12	150	210	8.2	6	60゜凹
8.5	12	150	210	8.5	6	60゜凹
9	13	150	210	9	6	60゜凹
9.5	13	150	210	9.5	6	60゜凹
10	14	150	210	10	6	60゜凹
10	14	200	280	10	6	60゜凹
10.5	14	150	210	10.5	6	60゜凹
11	15	150	210	11	6	60゜凹
11.5	15	150	210	11.5	6	60゜凹
12	15	200	270	12	6	60゜凹
12	15	200	280	12	6	60゜凹
12.5	16	200	270	12.5	6	60゜凹
13	16	200	270	13	8	60゜凹
14	17	200	300	14	8	60゜凹

※60°凸は2013.6月規格変更あり

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

食付長

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

刃数

首下長

(mm)

溝長

(mm)

センタ

最小発注数量

3	8	120	3mm	+0.002～+0.007	6	89	80	60°凸	1個
3	8	140	3mm	+0.002～+0.007	6	109	100	60°凸	1個
3.5	8	140	3.5mm	+0.004～+0.009	6	109	100	60°凸	1個
3.5	8	120	3.5mm	+0.004～+0.009	6	-	80	60°凸	1個
4	8	140	4mm	+0.004～+0.009	6	110	100	60°凸	1個
4	8	170	4mm	+0.004～+0.009	6	130	120	60°凸	1個
4.1	8	140	4.1mm	+0.004～+0.009	6	110	100	60°凸	1個
4.2	9	140	4.2mm	+0.004～+0.009	6	110	100	60°凹	1個
4.3	9	140	4.3mm	+0.004～+0.009	6	-	100	60°凹	1個
4.4	9	140	4.4mm	+0.004～+0.009	6	110	100	60°凹	1個
4.5	9	170	4.5mm	+0.004～+0.009	6	130	120	60°凹	1個
4.6	9	170	4.6mm	+0.004～+0.009	6	130	120	60°凹	1個
4.7	9	170	4.7mm	+0.004～+0.009	6	-	120	60°凹	1個
4.8	9	170	4.8mm	+0.004～+0.009	6	-	120	60°凹	1個
4.9	9	170	4.9mm	+0.004～+0.009	6	-	120	60°凹	1個
5	9	170	5mm	+0.004～+0.009	6	130	120	60°凹	1個
5.1	9	170	5.1mm	+0.004～+0.009	6	130	120	60°凹	1個
5.2	9	170	5.2mm	+0.004～+0.009	6	-	120	60°凹	1個
5.3	9	170	5.3mm	+0.004～+0.009	6	-	120	60°凹	1個
5.4	9	170	5.4mm	+0.004～+0.009	6	-	120	60°凹	1個
5.5	10	170	5.5mm	+0.004～+0.009	6	132	120	60°凹	1個
5.6	10	170	5.6mm	+0.004～+0.009	6	-	120	60°凹	1個
5.7	10	170	5.7mm	+0.004～+0.009	6	-	120	60°凹	1個
5.8	10	170	5.8mm	+0.004～+0.009	6	-	120	60°凹	1個
5.9	10	170	5.9mm	+0.004～+0.009	6	-	120	60°凹	1個
6	10	170	6mm	+0.004～+0.009	6	132	120	60°凹	1個
6.1	10	170	6.1mm	+0.006～+0.012	6	132	120	60°凹	1個
6.2	10	170	6.2mm	+0.006～+0.012	6	-	120	60°凹	1個
6.3	10	170	6.3mm	+0.006～+0.012	6	-	120	60°凹	1個
6.4	10	170	6.4mm	+0.006～+0.012	6	-	120	60°凹	1個
6.5	10	170	6.5mm	+0.006～+0.012	6	132	120	60°凹	1個
6.6	10	170	6.6mm	+0.006～+0.012	6	-	120	60°凹	1個
6.7	10	170	6.7mm	+0.006～+0.012	6	-	120	60°凹	1個
6.8	10	170	6.8mm	+0.006～+0.012	6	-	120	60°凹	1個
6.9	10	170	6.9mm	+0.006～+0.012	6	-	120	60°凹	1個
7	11	170	7mm	+0.006～+0.012	6	132	120	60°凹	1個
7.1	11	210	7.1mm	+0.006～+0.012	6	162	150	60°凹	1個
7.2	11	210	7.2mm	+0.006～+0.012	6	-	150	60°凹	1個
7.3	11	210	7.3mm	+0.006～+0.012	6	-	150	60°凹	1個
7.4	11	210	7.4mm	+0.006～+0.012	6	-	150	60°凹	1個
7.5	11	170	7.5mm	+0.006～+0.012	6	133	120	60°凹	1個
7.6	11	210	7.6mm	+0.006～+0.012	6	-	150	60°凹	1個
7.7	11	210	7.7mm	+0.006～+0.012	6	-	150	60°凹	1個
7.8	12	210	7.8mm	+0.006～+0.012	6	163	150	60°凹	1個
7.9	12	210	7.9mm	+0.006～+0.012	6	163	150	60°凹	1個
8.1	12	210	8.1mm	+0.006～+0.012	6	163	150	60°凹	1個
8.2	12	210	8.2mm	+0.006～+0.012	6	165	150	60°凹	1個
8.3	12	210	8.3mm	+0.006～+0.012	6	-	150	60°凹	1個
8.4	12	210	8.4mm	+0.006～+0.012	6	-	150	60°凹	1個
8.5	12	210	8.5mm	+0.006～+0.012	6	165	150	60°凹	1個
8.6	12	210	8.6mm	+0.006～+0.012	6	-	150	60°凹	1個
8.7	12	210	8.7mm	+0.006～+0.012	6	-	150	60°凹	1個
8.8	12	210	8.8mm	+0.006～+0.012	6	-	150	60°凹	1個
8.9	12	210	8.9mm	+0.006～+0.012	6	-	150	60°凹	1個
9	13	210	9mm	+0.006～+0.012	6	165	150	60°凹	1個
9.5	13	210	9.5mm	+0.006～+0.012	6	165	150	60°凹	1個
10	14	210	10mm	+0.006～+0.012	6	165	150	60°凹	1個
10	14	280	10mm	+0.006～+0.012	6	215	200	60°凹	1個
10.5	14	210	10.5mm	+0.007～+0.015	6	165	150	60°凹	1個
11	15	210	11mm	+0.007～+0.015	6	165	150	60°凹	1個

通常単価(税別) (税込単価)	通常出荷日

10,816円 ( 11,898円 )	在庫品1日目当日出荷可能
11,776円 ( 12,954円 )	1日目
12,096円 ( 13,306円 )	1日目
17,900円 ( 19,690円 )	1日目
11,202円 ( 12,322円 )	1日目
12,672円 ( 13,939円 )	1日目
12,224円 ( 13,446円 )	1日目
12,224円 ( 13,446円 )	1日目
19,100円 ( 21,010円 )	1日目
12,224円 ( 13,446円 )	1日目
11,456円 ( 12,602円 )	5日目
11,456円 ( 12,602円 )	1日目
17,900円 ( 19,690円 )	1日目
17,900円 ( 19,690円 )	1日目
17,900円 ( 19,690円 )	1日目
11,456円 ( 12,602円 )	1日目
13,184円 ( 14,502円 )	1日目
20,600円 ( 22,660円 )	1日目
20,600円 ( 22,660円 )	1日目
20,600円 ( 22,660円 )	1日目
12,032円 ( 13,235円 )	1日目
20,600円 ( 22,660円 )	1日目
20,600円 ( 22,660円 )	1日目
20,600円 ( 22,660円 )	1日目
20,600円 ( 22,660円 )	1日目
12,032円 ( 13,235円 )	5日目
13,376円 ( 14,714円 )	1日目
20,900円 ( 22,990円 )	1日目
20,900円 ( 22,990円 )	1日目
20,900円 ( 22,990円 )	1日目
12,224円 ( 13,446円 )	1日目
20,900円 ( 22,990円 )	1日目
20,900円 ( 22,990円 )	1日目
20,900円 ( 22,990円 )	1日目
20,900円 ( 22,990円 )	1日目
12,224円 ( 13,446円 )	1日目
15,680円 ( 17,248円 )	1日目
24,500円 ( 26,950円 )	1日目
24,500円 ( 26,950円 )	1日目
24,500円 ( 26,950円 )	1日目
13,056円 ( 14,362円 )	1日目
24,500円 ( 26,950円 )	1日目
24,500円 ( 26,950円 )	1日目
15,680円 ( 17,248円 )	1日目
15,680円 ( 17,248円 )	1日目
16,832円 ( 18,515円 )	5日目
16,832円 ( 18,515円 )	1日目
26,300円 ( 28,930円 )	1日目
26,300円 ( 28,930円 )	1日目
14,976円 ( 16,474円 )	1日目
26,300円 ( 28,930円 )	1日目
26,300円 ( 28,930円 )	1日目
26,300円 ( 28,930円 )	1日目
26,300円 ( 28,930円 )	1日目
14,976円 ( 16,474円 )	1日目
17,536円 ( 19,290円 )	1日目
17,536円 ( 19,290円 )	1日目
19,136円 ( 21,050円 )	5日目
19,136円 ( 21,050円 )	1日目
19,136円 ( 21,050円 )	1日目

基本情報

基本情報

スパイラルロングハンドリーマ。
【特長】
・通常のリーマより刃長、全長共に長くしたハイスリーマネジレ刃採用により、切粉の排出が良好
・食付が長く（角度を1度に設定）、切刃が痛みにくい形状
【用途】
・深穴仕上加工用リーマ

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スパイラルロングハンドリーマ SPLHRのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。ネジレ刃は、左ネジレと右ネジレの2種類がある。左ネジレはストレート刃に比べ切屑の排出がスムーズに。バニッシュ効果により仕上がり面粗度がよくなる点が特長になる。右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長。
