栄工舎

超硬オイルホール付止穴用リーマ

カタログ |

通常単価(税別): 14,784円～78,746円

税込単価: 16,262円～86,621円

通常出荷日：1日目

超硬オイルホール付止穴用リーマ。【特長】・止まり穴加工用リーマ右ネジレ採用により、切粉を入り口側に排出...

詳細を確認

未確定：候補が195型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報

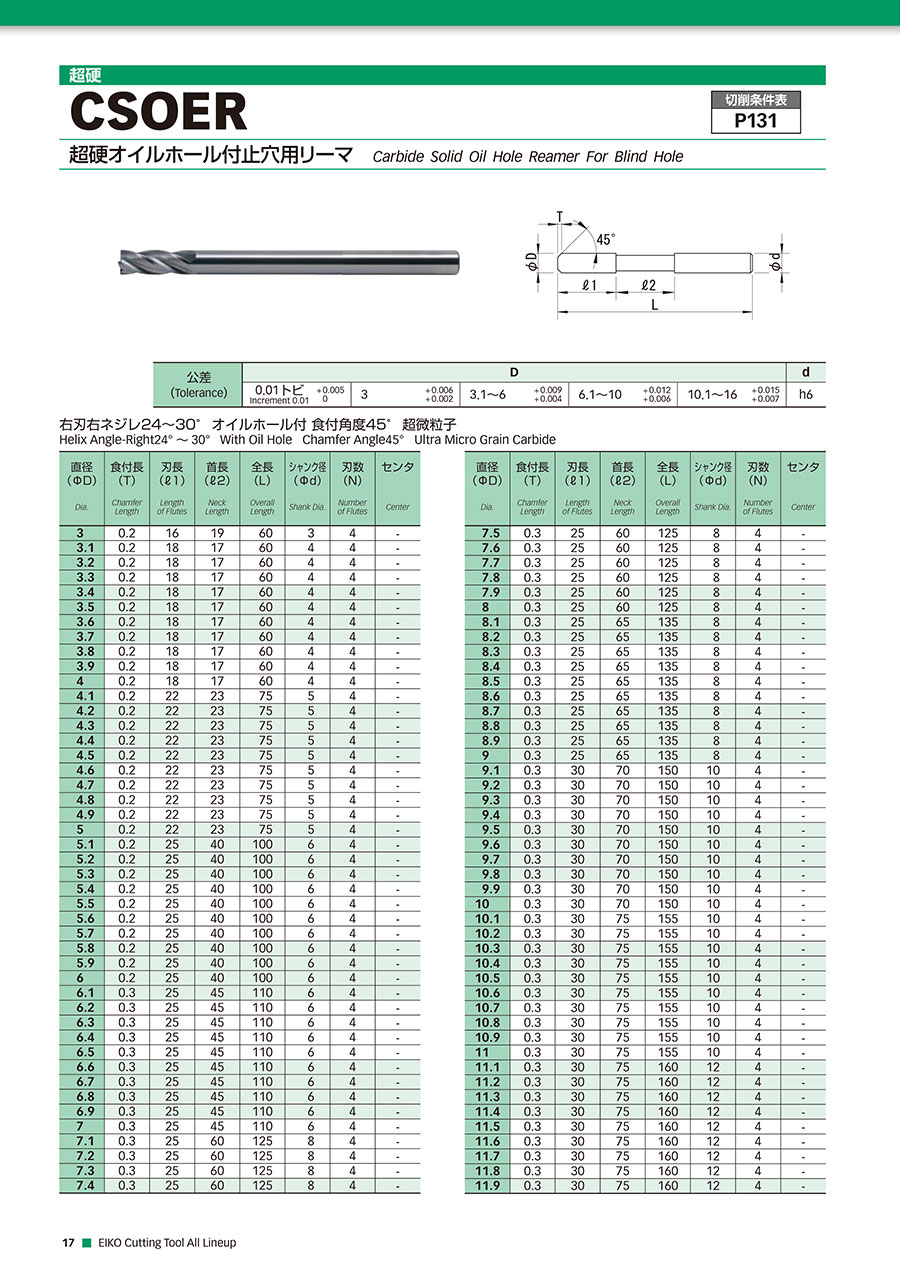

型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

CSOERの外観

外形図

製品仕様

	D										d
公差 (Tolerance)	0.01トビ Increment 0.01	+0.005 0	3	+0.006 +0.002	3.1～6	+0.009 +0.004	6.1～10	+0.012 +0.006	10.1～16	+0.015 +0.007	h6

右刃右ネジレ24～30° オイルホール付食付角度45゜超微粒子

直径 (φD)	食付長 (T)	刃長 (l1)	首長 (l2)	全長 (L)	シャンク径 (φd)	刃数 (N)	セン夕
Dia	Chamfer Length	Length of Flutes	Neck Length	Overall Length	Shank Dia.	Number of Flutes	Center
3	0.2	16	19	60	3	4	-
3.1	0.2	18	17	60	4	4	-
3.2	0.2	18	17	60	4	4	-
3.3	0.2	18	17	60	4	4	-
3.4	0.2	18	17	60	4	4	-
3.5	0.2	18	17	60	4	4	-
3.6	0.2	18	17	60	4	4	-
3.7	0.2	18	17	60	4	4	-
3.8	0.2	18	17	60	4	4	-
3.9	0.2	18	17	60	4	4	-
4	0.2	18	17	60	4	4	-
4.1	0.2	22	23	75	5	4	-
4.2	0.2	22	23	75	5	4	-
4.3	0.2	22	23	75	5	4	-
4.4	0.2	22	23	75	5	4	-
4.5	0.2	22	23	75	5	4	-
4.6	0.2	22	23	75	5	4	-
4.7	0.2	22	23	75	5	4	-
4.8	0.2	22	23	75	5	4	-
4.9	0.2	22	23	75	5	4	-
5	0.2	22	23	75	5	4	-
5.1	0.2	25	40	100	6	4	-
5.2	0.2	25	40	100	6	4	-
5.3	0.2	25	40	100	6	4	-
5.4	0.2	25	40	100	6	4	-
5.5	0.2	25	40	100	6	4	-
5.6	0.2	25	40	100	6	4	-
5.7	0.2	25	40	100	6	4	-
5.8	0.2	25	40	100	6	4	-
5.9	0.2	25	40	100	6	4	-
6	0.2	25	40	100	6	4	-
6.1	0.3	25	45	110	6	4	-
6.2	0.3	25	45	110	6	4	-
6.3	0.3	25	45	110	6	4	-
6.4	0.3	25	45	110	6	4	-
6.5	0.3	25	45	110	6	4	-

※ 上記以外の型番につきましては、カタログを参照してください。

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

刃径

(mm)

食付長

(mm)

全長

(mm)

シャンク径・MT No

刃径公差

(mm)

首下長

(mm)

溝長

(mm)

最小発注数量

2.95	0.2	60	3	0～+0.005	35	16	1個
2.96	0.2	60	3	0～+0.005	35	16	1個
2.97	0.2	60	3	0～+0.005	35	16	1個
2.98	0.2	60	3	0～+0.005	35	16	1個
2.99	0.2	60	3	0～+0.005	35	16	1個
3	0.2	60	3	+0.002～+0.006	35	16	1個
3.01	0.2	60	3	0～+0.005	35	16	1個
3.02	0.2	60	3	0～+0.005	35	16	1個
3.03	0.2	60	3	0～+0.005	35	16	1個
3.04	0.2	60	3	0～+0.005	35	16	1個
3.05	0.2	60	3	0～+0.005	35	16	1個
3.1	0.2	60	4	+0.004～+0.009	35	18	1個
3.2	0.2	60	4	+0.004～+0.009	35	18	1個
3.3	0.2	60	4	+0.004～+0.009	35	18	1個
3.4	0.2	60	4	+0.004～+0.009	35	18	1個
3.5	0.2	60	4	+0.004～+0.009	35	18	1個
3.6	0.2	60	4	+0.004～+0.009	35	18	1個
3.7	0.2	60	4	+0.004～+0.009	35	18	1個
3.8	0.2	60	4	+0.004～+0.009	35	18	1個
3.9	0.2	60	4	+0.004～+0.009	35	18	1個
3.95	0.2	60	4	0～+0.005	35	18	1個
3.96	0.2	60	4	0～+0.005	35	18	1個
3.97	0.2	60	4	0～+0.005	35	18	1個
3.98	0.2	60	4	0～+0.005	35	18	1個
3.99	0.2	60	4	0～+0.005	35	18	1個
4	0.2	60	4	+0.004～+0.009	35	18	1個
4.01	0.2	60	4	0～+0.005	35	18	1個
4.02	0.2	60	4	0～+0.005	35	18	1個
4.03	0.2	60	4	0～+0.005	35	18	1個
4.04	0.2	60	4	0～+0.005	35	18	1個
4.05	0.2	60	4	0～+0.005	35	18	1個
4.1	0.2	75	5	+0.004～+0.009	45	22	1個
4.2	0.2	75	5	+0.004～+0.009	45	22	1個
4.3	0.2	75	5	+0.004～+0.009	45	22	1個
4.4	0.2	75	5	+0.004～+0.009	45	22	1個
4.5	0.2	75	5	+0.004～+0.009	45	22	1個
4.6	0.2	75	5	+0.004～+0.009	45	22	1個
4.7	0.2	75	5	+0.004～+0.009	45	22	1個
4.8	0.2	75	5	+0.004～+0.009	45	22	1個
4.9	0.2	75	5	+0.004～+0.009	45	22	1個
4.95	0.2	75	5	0～+0.005	45	22	1個
4.96	0.2	75	5	0～+0.005	45	22	1個
4.97	0.2	75	5	0～+0.005	45	22	1個
4.98	0.2	75	5	0～+0.005	45	22	1個
4.99	0.2	75	5	0～+0.005	45	22	1個
5	0.2	75	5	+0.004～+0.009	45	22	1個
5.01	0.2	75	5	0～+0.005	45	22	1個
5.02	0.2	75	5	0～+0.005	45	22	1個
5.03	0.2	75	5	0～+0.005	45	22	1個
5.04	0.2	75	5	0～+0.005	45	22	1個
5.05	0.2	75	5	0～+0.005	45	22	1個
5.1	0.2	100	6	+0.004～+0.009	65	25	1個
5.2	0.2	100	6	+0.004～+0.009	65	25	1個
5.3	0.2	100	6	+0.004～+0.009	65	25	1個
5.4	0.2	100	6	+0.004～+0.009	65	25	1個
5.5	0.2	100	6	+0.004～+0.009	65	25	1個
5.6	0.2	100	6	+0.004～+0.009	65	25	1個
5.7	0.2	100	6	+0.004～+0.009	65	25	1個
5.8	0.2	100	6	+0.004～+0.009	65	25	1個
5.9	0.2	100	6	+0.004～+0.009	65	25	1個

通常単価(税別) (税込単価)	通常出荷日

16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
14,784円 ( 16,262円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,128円 ( 17,741円 )	1日目
16,640円 ( 18,304円 )	1日目
16,640円 ( 18,304円 )	1日目
16,640円 ( 18,304円 )	1日目
16,640円 ( 18,304円 )	1日目
16,640円 ( 18,304円 )	1日目
15,232円 ( 16,755円 )	1日目
16,640円 ( 18,304円 )	1日目
16,640円 ( 18,304円 )	1日目
16,640円 ( 18,304円 )	1日目
16,640円 ( 18,304円 )	1日目
16,640円 ( 18,304円 )	1日目
16,832円 ( 18,515円 )	1日目
16,832円 ( 18,515円 )	1日目
16,832円 ( 18,515円 )	1日目
16,832円 ( 18,515円 )	1日目
16,832円 ( 18,515円 )	1日目
16,832円 ( 18,515円 )	1日目
16,832円 ( 18,515円 )	1日目
16,832円 ( 18,515円 )	1日目
16,832円 ( 18,515円 )	1日目
18,560円 ( 20,416円 )	1日目
18,560円 ( 20,416円 )	1日目
18,560円 ( 20,416円 )	1日目
18,560円 ( 20,416円 )	1日目
18,560円 ( 20,416円 )	1日目
16,832円 ( 18,515円 )	1日目
18,560円 ( 20,416円 )	1日目
18,560円 ( 20,416円 )	1日目
18,560円 ( 20,416円 )	1日目
18,560円 ( 20,416円 )	1日目
18,560円 ( 20,416円 )	1日目
20,480円 ( 22,528円 )	1日目
20,480円 ( 22,528円 )	1日目
20,480円 ( 22,528円 )	1日目
20,480円 ( 22,528円 )	1日目
20,480円 ( 22,528円 )	1日目
20,480円 ( 22,528円 )	1日目
20,480円 ( 22,528円 )	1日目
20,480円 ( 22,528円 )	1日目
20,480円 ( 22,528円 )	1日目

基本情報

基本情報

超硬オイルホール付止穴用リーマ。
【特長】
・止まり穴加工用リーマ右ネジレ採用により、切粉を入り口側に排出。
・オイルホール採用により、刃部に直接油を供給。
【用途】
・止まり穴加工に適した仕上用リーマ。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬オイルホール付止穴用リーマのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q直刃とネジレ刃の違いは何ですか？

ストレート刃はリーマでは最も汎用的な形状で、様々なワークにも対応します。ネジレ刃は、左ネジレと右ネジレの2種類がある。左ネジレはストレート刃に比べ切屑の排出がスムーズに。バニッシュ効果により仕上がり面粗度がよくなる点が特長になる。右ネジレは切屑をシャンク側に排出する為、止まり穴に有効です。すくい角が鋭角なので切れ味が良いのが特長。
