オーエスジー

WX-RESF　超硬荒加工用シリーズ WXコートラフィング

Name: WX-RESF 超硬荒加工用シリーズ WXコートラフィング
Brand: オーエスジー
SKU: 223000579974
Rating: 4 (4 reviews)

カタログ |

数量スライド割引

平均満足度4.0

この商品のレビューをみる（4件）

通常単価(税別): 25,206円～52,839円

税込単価: 27,727円～58,123円

波状の刃形状が切削動力を低減するため、大きな切込みが可能。びびり振動にも強く荒...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅
コーティング
鋼用
コーナー形状
C面

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ねじれ角

標準/追加工区分

刃径

(mm)

刃数

(枚)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

コーナC

(mm)

商品コード

トラスココード

CADデータ有無

(2D/3D)

RoHS?

最小発注数量

標準ネジレ(30～44°)	メーカー標準品	14	4	26	12	85	0.5	3016914	693-2304	2D/3D	10	1個
標準ネジレ(30～44°)	メーカー標準品	16	4	32	16	100	0.6	3016916	-	2D/3D	-	1個
強ネジレ(45～60°)	メーカー標準品	16	4	32	16	100	0.6	3016816	-	2D/3D	-	1個
強ネジレ(45～60°)	メーカー標準品	16	6	32	16	100	0.6	3016866	-	2D/3D	-	1個
標準ネジレ(30～44°)	メーカー標準品	18	4	32	16	100	0.6	3016918	-	2D/3D	-	1個
標準ネジレ(30～44°)	メーカー標準品	20	4	38	20	105	0.6	3016920	-	2D/3D	-	1個
強ネジレ(45～60°)	メーカー標準品	20	4	38	20	105	0.6	3016820	-	2D/3D	-	1個
強ネジレ(45～60°)	メーカー標準品	20	6	38	20	105	0.6	3016870	-	2D/3D	-	1個
標準ネジレ(30～44°)	メーカー標準品	22	4	38	20	105	0.6	3016922	693-2347	2D/3D	10	1個
標準ネジレ(30～44°)	メーカー標準品	25	4	45	25	120	0.6	3016925	-	2D/3D	-	1個

通常単価(税別) (税込単価)	通常出荷日

25,206円 ( 27,727円 )	1日目
27,116円 ( 29,828円 )	1日目
27,116円 ( 29,828円 )	1日目
28,425円 ( 31,268円 )	1日目
33,928円 ( 37,321円 )	10日目
40,356円 ( 44,392円 )	10日目
40,356円 ( 44,392円 )	1日目
42,173円 ( 46,390円 )	1日目
52,839円 ( 58,123円 )	1日目
50,036円 ( 55,040円 )	1日目

詳細情報

基本情報

基本情報

波状の刃形状が切削動力を低減するため、大きな切込みが可能。びびり振動にも強く荒加工の高能率化が可能。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

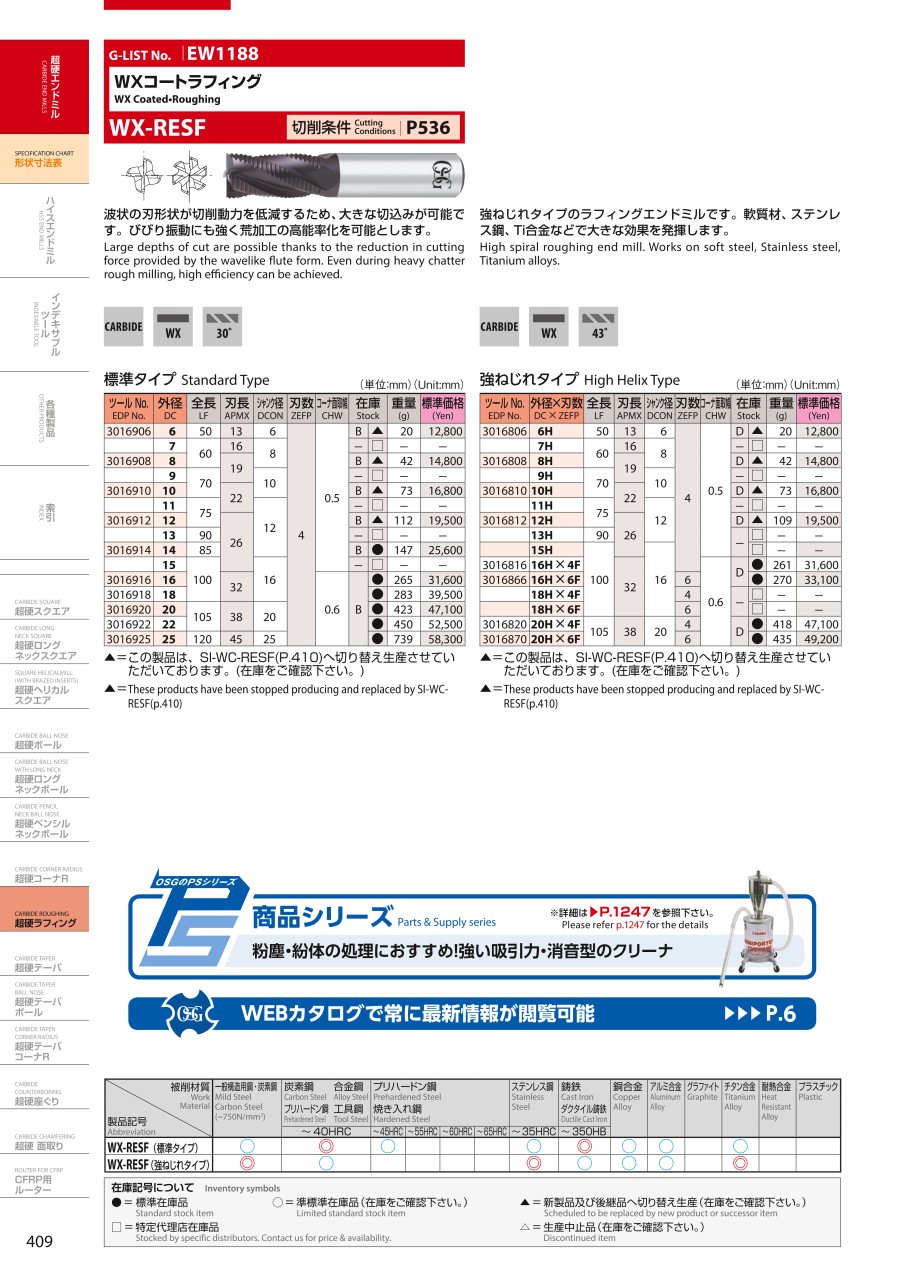

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

WX-RESF　超硬荒加工用シリーズ WXコートラフィングのレビュー

4平均満足度：4.04件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

粗加工用

満足度：4.02022/05/31

剛性があるので負荷のかかる加工でも問題なく削ってくれます。価格は高いですが耐久性があり、切削条件も上げれるので使用するだ...もっと読む

0人が参考にしています。

荒取り用

満足度：4.02018/11/30

鉄、アルミの荒取り用として使用しています。切削抵抗も少なく耐久性もあるので重宝しています。納期も早いので助かります。

0人が参考にしています。

重切削加工用

満足度：4.02018/11/30

荒取り用の加工で使用しています。削った感じは切削抵抗が通常よりも低く感じます。耐久性もあると思います。

0人が参考にしています。

アルミの荒取り加工

満足度：4.02018/11/30

アルミの荒取り用に使用しています。溝加工でも問題無く加工出来ました。納期も早いので助かります。

0人が参考にしています。
