オーエスジー

LS-NC-LDS リーディングドリルロングシャンク

Name: LS-NC-LDS リーディングドリル ロングシャンク
Brand: オーエスジー
SKU: 223000579255
Rating: 4.2 (5 reviews)

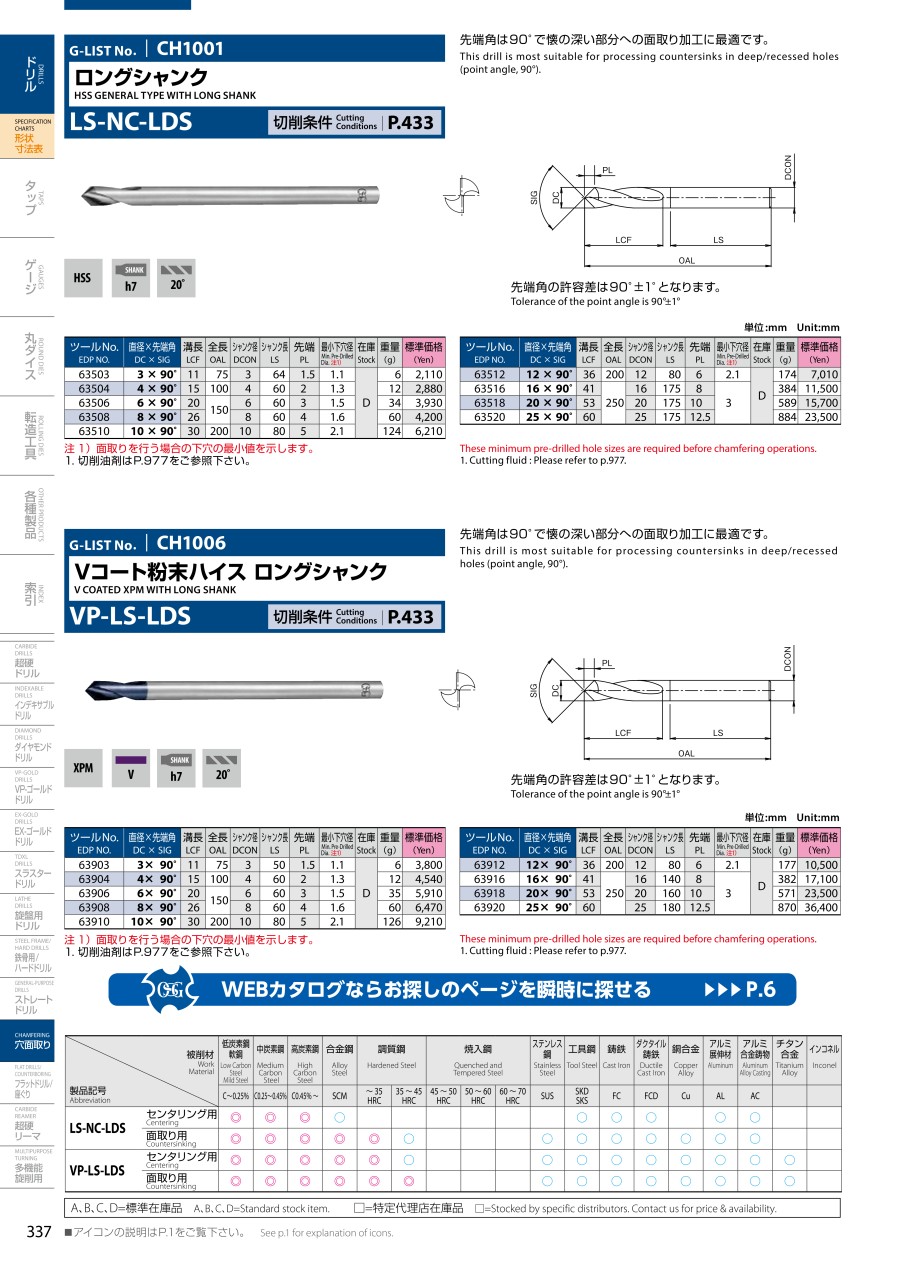

カタログ |

数量スライド割引

4.2

平均満足度4.2

この商品のレビューをみる（5件）

通常単価(税別): 2,680円～19,044円

税込単価: 2,948円～20,948円

汎用タイプ先端角は90°リーディングドリルロングシャンク形です。懐の深い部分へ...

詳細情報を確認する

種別
スポットドリル
先端角 (°)
90
被削材
一般鋼 / 鋳鉄 / アルミ
工具材質
ハイス
コーティング・表面処理
ノンコート
片刃・両刃
片刃
シャンクタイプ
ストレートシャンク
オイルホール有無
無
CADデータ有無 (2D/3D)
2D/3D
シンニング
無

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

推奨切削条件

外形図

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

ドリル径（刃径）

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MTNo

ツールNo.

最小発注数量

3	11	75	3	63503	1個
4	15	100	4	63504	1個
6	20	150	6	63506	1個
8	26	150	8	63508	1個
10	30	200	10	63510	1個
12	36	200	12	63512	1個
16	41	250	16	63516	1個
20	53	250	20	63518	1個
25	60	250	25	63520	1個

通常単価(税別) (税込単価)	通常出荷日

2,680円 ( 2,948円 )	3日目
3,479円 ( 3,827円 )	10日目
4,157円 ( 4,573円 )	1日目
4,334円 ( 4,767円 )	1日目
6,124円 ( 6,736円 )	3日目
6,927円 ( 7,620円 )	1日目
9,356円 ( 10,292円 )	1日目
12,638円 ( 13,902円 )	1日目
19,044円 ( 20,948円 )	1日目

詳細情報

基本情報

基本情報

汎用タイプ先端角は90°リーディングドリルロングシャンク形です。懐の深い部分への面取り加工に最適です。

ご注意

CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
リーディングドリルスタンダード NC-LDS
オーエスジー
リーディングドリル TIN-NC-LDS
オーエスジー
VP-LS-LDS 穴面取りリーディングドリル Vコーティング粉末ハイスロングシャンク

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

LS-NC-LDS リーディングドリルロングシャンクのレビュー

4.2平均満足度：4.25件のレビュー

星5
20%
星4
80%
星3
0%
星2
0%
星1
0%

干渉対策

満足度：4.02022/08/31

突出しを長く設定できるので干渉対策用として使用しています。使用用途は面取りですがビビりやすいので切削条件は通常よりも下げ...もっと読む

0人が参考にしています。

治具などの干渉対策用

満足度：4.02019/02/28

治具などの干渉対策用に使用しました。突き出しが長い分、ビビりやすいので条件は落として使用しました。価格が手頃なので使いや...もっと読む

0人が参考にしています。

面取り、位置決め

満足度：4.02019/02/28

面取りや位置決めに使用しています。全長が長いので主に干渉対策用です。突き出しが長くなる分、切削条件も下げて使用しています...もっと読む

0人が参考にしています。

面取り

満足度：4.02019/01/31

干渉が気になる時に使用しています。価格も手頃で綺麗に加工出来るので重宝しています。納期も早いので使いやすいです。

0人が参考にしています。

面取り

満足度：5.02017/12/31

ワークの干渉などにより長いシャンクが必要となる場合、以前はドリルを90度に研いで面取りしていたが、きれいに仕上がらなかっ...もっと読む

0人が参考にしています。

5件全て見る
