オーエスジー

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ

カタログ |

通常単価(税別): 21,851円～87,070円

税込単価: 24,036円～95,777円

通常出荷日：1日目

高精度インサート採用で、良好な底面粗さを実現します。底部ノッチの効果によりランピングやヘリカル加工時に...

カッタ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

未確定：候補が58型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

底部ノッチの効果

底部ノッチによりランピングやヘリカル加工時に切りくずを2つに分断。
切りくずの噛み込み・巻きつきの発生を抑制し、スムーズに加工可能。
ノッチはPSE11 R1.6以下、PSE15 R2.5以下に適用。

ランピング加工／非切削エッジ

高精度インサート

＜底面粗さ＞
工具：PSE11R032SS32-5S （ZDKT11T304SR-GM XP3035）被削材：S50C
切削条件：Vc=180m/min fz=0.1mm/t ap=0.1mm ae=25.6mm
結果：Ra：0.5μm以下 Rz：4μm以下とPSEの底面粗さの良好さが見られた。

＜側面加工段差＞
工具：PSE15R032SS32-3S （ZDKT150508SR-GM XP3035）被削材：S50C
切削条件：Vc=180m/min fz=0.1mm/t ap=5mm ae=0.2mm
結果：段差10μm （実績値）と、側面加工段差での性能が発揮された。

底面粗さ

PSE／他社品A／他社品B

PSE 刃太タイプ

刃太タイプは、シャンク径よりも工具外径の方が大きいため、金型部品などの深い立ち壁加工やポケット加工に最適です。

性能・試験情報

Inconel 718（45HRC）の長寿命加工

従来工具よりも50%高い条件にて加工が可能であった。
さらに耐久性においても2倍以上の耐久性が得られ正常摩耗であり、かつ継続加工が可能であった。

使用工具	PSE11R032SS32-5S（φ32×5刃）	他社品
使用インサート（材種）	ZDKT11T308ER-SM （XC5040）	超硬コーティングインサート
被削材	Inconel 718（45HRC）
切削速度	30m/min（298min^-1）	25m/min（248min^-1）
送り速度	120mm/min（0.08mm/t）	80mm/min（0.08mm/t）
切込深さ	ap=1mm ae=20mm	ap=1mm ae=20mm
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT40）

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ性能試験1

切れ刃摩耗／切削長さ

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ性能試験2

1.5m加工時の写真

NAK80（40HRC）の長寿命加工

他社品ではインサート欠けが発生してしまうが、PSEは同条件において欠けもなく安定しており約2倍の耐久性が得られた。

使用工具	PSE11R020SS20-3S （φ20×3刃）	他社品
使用インサート（材種）	ZDKT11T308SR-GL （XP2040）	超硬コーティングインサート
被削材	NAK80（40HRC）
切削速度	130m/min（2,070min^-1）
送り速度	1,400mm/min（0.23mm/t）
切込深さ	ap=0.3mm ae=10mm
切削油剤	なし（エアブロー）
使用機械	立形マシニングセンタ（BT50）

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ性能試験3

時間

荒加工の長寿命化

他社品と比較して耐摩耗性が向上。摩耗進行を抑えることにより大幅な耐久性UPが可能となった。

使用工具	PSE15R032SS32-3S （φ32×3刃）	他社品
使用インサート（材種）	ZDKT150508SR-GM （XC3030）	超硬コーティングインサート
被削材	S50C
切削速度	180m/min（1,790min^-1）
送り速度	1,000mm/min（0.2mm/t）
切込深さ	ap=3mm ae=25.2mm
切削油剤	なし（エアブロー）
使用機械	横形マシニングセンタ（BT50）

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ性能試験4

切削長さ

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ性能試験5

PSE 128m 加工後の写真

ノズルピースの溝加工

加工ワーク数／ステンレスの溝加工。他社品では切りくずの噛み込みが発生し早期での欠損が起こっていたが、PSEでは切りくずの排出が安定したため大幅UPの10ワーク加工することが可能であった。

使用工具	PSE11R020SS20-3S （φ20×3刃）	他社品
使用インサート（材種）	ZDKT11T308ER-SM （XC5040）	超硬コーティングインサート
被削材	SUS630
切削速度	160m/min（2,548min^-1）
送り速度	510mm/min（0.07mm/t）
切込深さ	ap=2mm ae=20mm
切削油剤	水溶性切削油剤
使用機械	複合加工機

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ性能試験6

航空機部品荒取加工

航空機部品の荒取り加工において同等条件で比較加工を行ったが他社品はチッピングが発生。PSEは正常摩耗であり、1.5倍の耐久性が得られた。

使用工具	PSE11R025SS25-4S （φ25×4刃）	他社品
使用インサート（材種）	ZDKT11T308ER-SM （XC5040）	超硬コーティングインサート
被削材	β-Titanium alloy
切削速度	40m/min（510min^-1）
1刃当りの送り量	160mm/min（0.08mm/t）
切込深さ	ap=5mm ae=10mm
切削油剤	水溶性切削油剤
使用機械	横形マシニングセンタ（BT40）

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ性能試験7

切削長さ

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ性能試験8

PSE／他社品

社内試験 DH31S（48HRC）

使用工具	PSE11R032SS32-3S （φ32×3刃）	他社品A、B
使用インサート（材種）	ZDKT11T308SR-HR （XP6015）	超硬コーティングインサート
被削材	DH31S（48HRC）
切削速度	50m/min（497min^-1）
送り速度	150mm/min（0.1mm/t）
切込深さ	ap=5mm ae=1mm
切削油剤	なし（エアブロー）
使用機械	立形マシニングセンタ（BT40）

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ性能試験9

切削長さ

肉盛り部の安定加工

他社品ではインサートの欠損が多発して耐久性が安定しなかった。PSE （XP6015）では耐久性が安定、さらに約1.7倍の耐久性UPが可能となった。

使用工具	PSE15R032SS32-3S （φ32×3刃）	他社品
使用インサート（材種）	ZDKT11T308SR-HR （XP6015）	超硬コーティングインサート
被削材	肉盛り部（56HRC）
切削速度	30m/min（300min^-1）
送り速度	110mm/min（0.12mm/t）
切込深さ	ap=11mm ae=5～20mm
切削油剤	なし（エアブロー）
使用機械	立形マシニングセンタ（BT50）

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ性能試験10

加工ワーク数

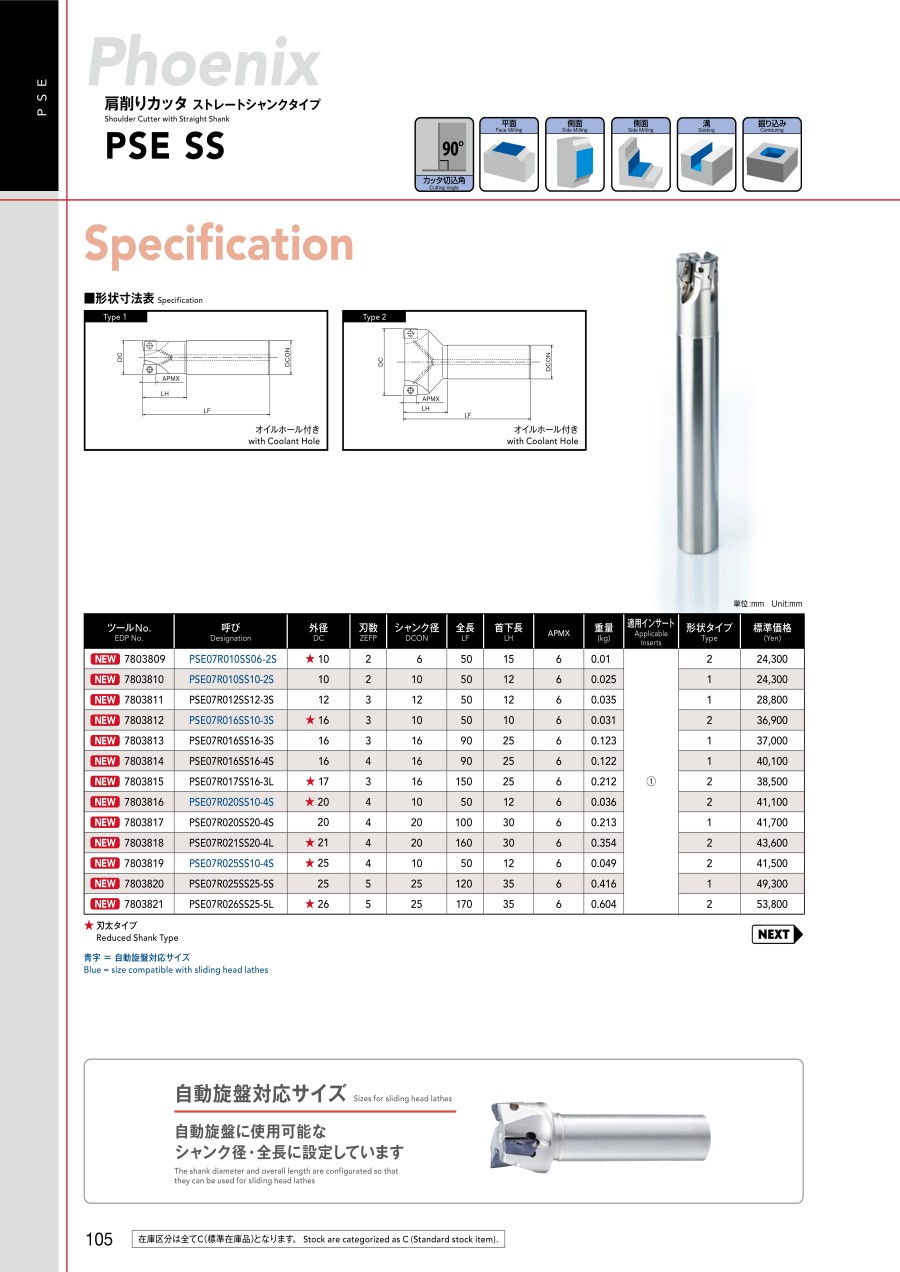

外形図

Type1

オイルホール付き

Type2

オイルホール付き

動画

推奨切削条件

推奨切削条件表

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ切削条件1

ランピング・ヘリカル加工時の最大傾斜角（E）

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ切削条件4

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ切削条件2

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ切削条件3

切削条件時の注意

溝加工はコースピッチを推奨します。
上記条件表はショートシャンクタイプにおける推奨値です。
上記の数値は実切削速度における一般的な値を示したものです。加工環境に合わせて適宜調整してください。

適用被削材

被削材別推奨材質

◎：第一推奨材質、○：第二推奨材質、NM：アルミニウム合金用、GL：軽切削用、GM：中切削用、GR：重切削用、HR：高硬度鋼用、SM：耐熱合金用

選定サポート情報

適用インサートはバリエーション豊富

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ選定サポート1

適用インサート

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ選定サポート3

インサート型番		切れ刃数	インサート寸法					ノンコート
インサート型番		切れ刃数	L×W1	厚さ S	逃げ角 AN	RE	さらい刃（副切れ刃） BS	CK010
①	ZDKT070302FR-NM	2	8.2×4	2.54	15°	0.2	1.1	7811112
	ZDKT070304FR-NM	2	8.2×4	2.54	15°	0.4	0.9	7811113
	ZDKT070304SR-GL	2	8.2×4	2.54	15°	0.4	0.9	-
	ZDKT070308SR-GL	2	8.2×4	2.54	15°	0.8	0.5	-
	ZDKT070302SR-GM	2	8.2×4	2.54	15°	0.2	1.1	-
	ZDKT070304SR-GM	2	8.2×4	2.54	15°	0.4	0.9	-
	ZDKT070308SR-GM	2	8.2×4	2.54	15°	0.8	0.5	-

インサート型番		コーティング材種
インサート型番		XC3020	XP3025	XC3030	XP3035	XP2025	XP2040	XC1015	XC5035	XC5040	XP6015
①	ZDKT070302FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDKT070304FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDKT070304SR-GL	-	-	7825127	7814123	7826121	7813117	-	-	-	-
	ZDKT070308SR-GL	-	-	7825129	7814125	7826122	7813119	-	-	-	-
	ZDKT070302SR-GM	-	-	-	-	-	7813116	-	-	-	-
	ZDKT070304SR-GM	-	-	7825128	7814124	-	7813118	7812114	-	-	-
	ZDKT070308SR-GM	-	-	7825130	7814126	-	7813120	7812115	-	-	-

インサート型番		切れ刃数	インサート寸法					ノンコート
インサート型番		切れ刃数	L×W1	厚さ S	逃げ角 AN	RE	さらい刃（副切れ刃） BS	CK010
②	ZDKT11T302FR-NM	2	11×6.8	3.8	15°	0.2	2.0	7811048
	ZDKT11T304FR-NM	2	11×6.8	3.8	15°	0.4	1.8	7811049
	ZDKT11T308FR-NM	2	11×6.8	3.8	15°	0.8	1.4	7811023
	ZDHT11T302FR-NM	2	11×6.8	3.5	15°	0.2	2.0	7811010
	ZDHT11T304FR-NM	2	11×6.8	3.5	15°	0.4	1.8	7811024
	ZDHT11T308FR-NM	2	11×6.8	3.5	15°	0.8	1.4	7811014
	ZDHT11T312FR-NM	2	11×6.8	3.5	15°	1.2	1.4	7811015
	ZDHT11T316FR-NM	2	11×6.8	3.5	15°	1.6	1.4	7811017
	ZDHT11T320FR-NM	2	11×6.8	3.5	15°	2.0	1.4	7811018
	ZDHT11T325FR-NM	2	11×6.8	3.5	15°	2.5	1.4	7811019
	ZDHT11T332FR-NM	2	11×6.8	3.5	15°	3.2	0.8	7811020
	ZDHT11T340FR-NM	2	11×6.8	3.5	15°	4.0	−	7811021
	ZDHT11T350FR-NM	2	11×6.8	3.5	15°	5.0	−	7811022
	ZDKT11T304SR-GL	2	11×6.8	3.8	15°	0.4	1.8	−
	ZDKT11T308SR-GL	2	11×6.8	3.8	15°	0.8	1.4	−
	ZDKT11T312SR-GL	2	11×6.8	3.8	15°	1.2	1.0	−
	ZDKT11T320SR-GL	2	11×6.8	3.8	15°	2.0	2.1	−
	ZDKT11T332SR-GL	2	11×6.8	3.8	15°	3.2	1.5	−
	ZDKT11T304SR-GM	2	11×6.8	3.8	15°	0.4	1.8	−
	ZDKT11T308SR-GM	2	11×6.8	3.8	15°	0.8	1.4	−
	ZDKT11T312SR-GM	2	11×6.8	3.8	15°	1.2	1.0	−
	ZDKT11T320SR-GM	2	11×6.8	3.8	15°	2.0	2.1	−
	ZDKT11T325SR-GM	2	11×6.8	3.8	15°	2.5	1.6	−
	ZDKT11T330SR-GM	2	11×6.8	3.8	15°	3.0	1.5	−
	ZDKT11T340SR-GM	2	11×6.8	3.8	15°	4.0	−	−
	ZDKT11T308SR-GR	2	11×6.8	3.8	15°	0.8	1.4	−
	ZDKT11T308SR-HR	2	11×6.8	3.8	15°	0.8	1.4	−
	ZDKT11T304ER-SM	2	11×6.8	3.8	15°	0.4	1.8	−
	ZDKT11T308ER-SM	2	11×6.8	3.8	15°	0.8	1.4	−
	ZDKT11T312ER-SM	2	11×6.8	3.8	15°	1.2	1.1	−
	ZDKT11T316ER-SM	2	11×6.8	3.8	15°	1.6	0.8	−
	ZDKT11T320ER-SM	2	11×6.8	3.8	15°	1.2	0.3	−
	ZDKT11T325ER-SM	2	11×6.8	3.8	15°	2.5	−	−
	ZDKT11T332ER-SM	2	11×6.8	3.8	15°	3.2	−	−
	ZDKT11T340ER-SM	2	11×6.8	3.8	15°	4.0	−	−

インサート型番		コーティング材種
インサート型番		XC3020	XP3025	XC3030	XP3035	XP2025	XP2040	XC1015	XC5035	XC5040	XP6015
②	ZDKT11T302FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDKT11T304FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDKT11T308FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDHT11T302FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDHT11T304FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDHT11T308FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDHT11T312FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDHT11T316FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDHT11T320FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDHT11T325FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDHT11T332FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDHT11T340FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDHT11T350FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDKT11T304SR-GL	-	-	7825024	7814024	-	-	-	-	-	-
	ZDKT11T308SR-GL	7827026	7828026	7825026	7814026	7826026	7813026	-	-	-	-
	ZDKT11T312SR-GL	-	-	-	-	-	7813034	-	-	-	-
	ZDKT11T320SR-GL	-	-	7825035	7814035	-	7813035	-	-	-	-
	ZDKT11T332SR-GL	-	-	-	-	-	7813036	-	-	-	-
	ZDKT11T304SR-GM	7827025	7828025	7825025	7814025	7826025	7813025	7812025	-	-	-
	ZDKT11T308SR-GM	7827032	7828032	7825032	7814032	7826032	7813032	-	-	-	-
	ZDKT11T312SR-GM	-	-	-	7814053	-	7813053	-	-	-	-
	ZDKT11T320SR-GM	-	-	-	7814038	-	7813038	-	-	-	-
	ZDKT11T325SR-GM	-	-	7825039	7814039	-	-	-	-	-	-
	ZDKT11T330SR-GM	-	-	-	7814054	-	7813054	-	-	-	-
	ZDKT11T340SR-GM	-	-	-	7814055	-	7813055	-	-	-	-
	ZDKT11T308SR-GR	7827033	7828033	7825033	7814033	-	7813033	7812033	-	-	-
	ZDKT11T308SR-HR	-	-	-	-	-	-	-	-	-	7824035
	ZDKT11T304ER-SM	-	-	-	-	-	-	-	-	7816034	-
	ZDKT11T308ER-SM	-	-	-	-	-	-	-	7815031	7816031	-
	ZDKT11T312ER-SM	-	-	-	-	-	-	-	-	7816040	-
	ZDKT11T316ER-SM	-	-	-	-	-	-	-	7815027	7816027	-
	ZDKT11T320ER-SM	-	-	-	-	-	-	-	-	7816041	-
	ZDKT11T325ER-SM	-	-	-	-	-	-	-	-	7816042	-
	ZDKT11T332ER-SM	-	-	-	-	-	-	-	-	7816043	-
	ZDKT11T340ER-SM	-	-	-	-	-	-	-	-	7816044	-

インサート型番		切れ刃数	インサート寸法					ノンコート
インサート型番		切れ刃数	L×W1	厚さ S	逃げ角 AN	RE	さらい刃（副切れ刃） BS	CK010
③	ZDKT150508FR-NM	2	15×9.3	5.56	15°	0.8	1.6	7811046
	ZDKT150508SR-GL	2	15×9.3	5.56	15°	0.8	1.6	-
	ZDKT150508SR-GM	2	15×9.3	5.56	15°	0.8	1.6	-
	ZDKT150512SR-GM	2	15×9.3	5.56	15°	1.2	1.2	-
	ZDKT150516SR-GM	2	15×9.3	5.56	15°	1.6	0.8	-
	ZDKT150520SR-GM	2	15×9.3	5.56	15°	2.0	2.1	-
	ZDKT150530SR-GM	2	15×9.3	5.56	15°	3.0	1.9	-
	ZDKT150540SR-GM	2	15×9.3	5.56	15°	4.0	1.1	-
	ZDKT150550SR-GM	2	15×9.3	5.56	15°	5.0	0.7	-
	ZDKT150508SR-GR	2	15×9.3	5.56	15°	0.8	1.6	-
	ZDKT150508SR-HR	2	15×9.3	5.56	15°	0.8	1.6	-
	ZDKT150508ER-SM	2	15×9.3	5.56	15°	0.8	1.6	-

インサート型番		コーティング材種
インサート型番		XC3020	XP3025	XC3030	XP3035	XP2025	XP2040	XC1015	XC5035	XC5040	XP6015
③	ZDKT150508FR-NM	-	-	-	-	-	-	-	-	-	-
	ZDKT150508SR-GL	7827057	7828057	7825057	7814057	7826057	7813057	-	-	-	-
	ZDKT150508SR-GM	7827028	7828028	7825029	7814029	7826029	7813028	7812029	-	-	-
	ZDKT150512SR-GM	-	-	-	7814077	-	7813077	-	-	-	-
	ZDKT150516SR-GM	-	-	-	7814078	-	7813078	-	-	-	-
	ZDKT150520SR-GM	-	-	-	7814079	-	7813079	-	-	-	-
	ZDKT150530SR-GM	-	-	-	7814080	-	7813080	-	-	-	-
	ZDKT150540SR-GM	-	-	-	7814081	-	7813081	-	-	-	-
	ZDKT150550SR-GM	-	-	-	7814082	-	7813082	-	-	-	-
	ZDKT150508SR-GR	7827058	7828058	7825058	7814058	-	7813058	7812058	-	-	-
	ZDKT150508SR-HR	-	-	-	-	-	-	-	-	-	7824036
	ZDKT150508ER-SM	-	-	-	-	-	-	-	7815056	7816056	-

①②③はそれぞれ部品表の適用インサートの番号に対応します。

部品

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ選定サポート2

レンチは付属しません。別途ご購入ください。

型番リスト

表示件数

型番

外径Dc

(φ)

全長L/カッタ高さ

(mm)

シャンク径Ds

(mm)

刃数

(枚)

最大切込み量ap

(mm)

首下長ℓ2

(mm)

ツ－ルNo.

タイプ

適用チップ

CADデータ有無

(2D/3D)

最小発注数量

10	50	6	2	6	15	7803809	2	ZDKT07...	-	1個
10	50	10	2	6	12	7803810	1	ZDKT07...	-	1個
12	50	12	3	6	12	7803811	1	ZDKT07...	-	1個
16	50	10	3	6	10	7803812	2	ZDKT07...	-	1個
16	90	16	3	6	25	7803813	1	ZDKT07...	-	1個
16	90	16	4	6	25	7803814	1	ZDKT07...	-	1個
17	150	16	3	6	25	7803815	2	ZDKT07...	-	1個
20	50	10	4	6	12	7803816	2	ZDKT07...	-	1個
20	100	20	4	6	30	7803817	1	ZDKT07...	-	1個
21	160	20	4	6	30	7803818	2	ZDKT07...	-	1個
25	50	10	4	6	12	7803819	2	ZDKT07...	-	1個
25	120	25	5	6	35	7803820	1	ZDKT07...	-	1個
26	170	25	5	6	35	7803821	2	ZDKT07...	-	1個
16	150	16	2	10	50	7801121	1	ZD*T11...	2D	1個
16	90	16	2	10	25	7801100	1	ZD*T11...	2D	1個
17	150	16	2	10	25	7801139	2	ZD*T11...	2D	1個
18	150	16	2	10	25	7801122	2	ZD*T11...	2D	1個
18	90	16	2	10	25	7801116	2	ZD*T11...	2D	1個
20	100	20	2	10	30	7801101	1	ZD*T11...	2D	1個
20	160	20	3	10	60	7801123	1	ZD*T11...	2D	1個
20	100	20	3	10	30	7801115	1	ZD*T11...	2D	1個
21	160	20	3	10	30	7801140	2	ZD*T11...	2D	1個
22	160	20	3	10	30	7801124	2	ZD*T11...	2D	1個
22	110	20	3	10	30	7801117	2	ZD*T11...	2D	1個
25	170	25	3	10	70	7801125	1	ZD*T11...	2D	1個
25	120	25	3	10	35	7801102	1	ZD*T11...	2D	1個
25	120	25	4	10	35	7801104	1	ZD*T11...	2D	1個
26	170	25	3	10	35	7801141	2	ZD*T11...	2D	1個
28	170	25	3	10	35	7801126	2	ZD*T11...	2D	1個
28	120	25	4	10	35	7801118	2	ZD*T11...	2D	1個
30	190	32	3	10	90	7801127	1	ZD*T11...	2D	1個
30	130	32	4	10	45	7801119	1	ZD*T11...	2D	1個
32	190	32	3	10	90	7801128	1	ZD*T11...	2D	1個
32	130	32	3	10	45	7801103	1	ZD*T11...	2D	1個
32	125	32	5	10	40	7801105	1	ZD*T11...	2D	1個
33	190	32	3	10	35	7801142	2	ZD*T11...	2D	1個
35	190	32	3	10	35	7801129	2	ZD*T11...	2D	1個
35	130	32	5	10	35	7801120	2	ZD*T11...	2D	1個
25	170	25	2	14	70	7801133	1	ZDKT15...	2D	1個
25	120	25	2	14	35	7801106	1	ZDKT15...	2D	1個
26	170	25	2	14	35	7801143	2	ZDKT15...	2D	1個
28	170	25	2	14	35	7801134	2	ZDKT15...	2D	1個
28	120	25	2	14	35	7801130	2	ZDKT15...	2D	1個
30	190	32	3	14	90	7801135	1	ZDKT15...	2D	1個
30	130	32	3	14	45	7801131	1	ZDKT15...	2D	1個
32	130	32	2	14	45	7801107	1	ZDKT15...	2D	1個
32	190	32	3	14	90	7801136	1	ZDKT15...	2D	1個
32	130	32	3	14	45	7801111	1	ZDKT15...	2D	1個
33	190	32	3	14	45	7801144	2	ZDKT15...	2D	1個
35	190	32	3	14	45	7801137	2	ZDKT15...	2D	1個
35	130	32	3	14	35	7801132	2	ZDKT15...	2D	1個
40	190	32	3	14	45	7801138	2	ZDKT15...	2D	1個
40	140	32	3	14	50	7801108	2	ZDKT15...	2D	1個
40	140	32	4	14	50	7801112	2	ZDKT15...	2D	1個
50	130	32	3	14	45	7801109	2	ZDKT15...	2D	1個
50	130	32	5	14	45	7801113	2	ZDKT15...	2D	1個
63	130	32	4	14	45	7801110	2	ZDKT15...	2D	1個
63	130	32	6	14	45	7801114	2	ZDKT15...	2D	1個

通常単価(税別) (税込単価)	通常出荷日

21,851円 ( 24,036円 )	1日目
21,851円 ( 24,036円 )	1日目
25,650円 ( 28,215円 )	1日目
32,980円 ( 36,278円 )	1日目
33,115円 ( 36,427円 )	1日目
35,693円 ( 39,262円 )	1日目
34,472円 ( 37,919円 )	1日目
36,779円 ( 40,457円 )	1日目
37,186円 ( 40,905円 )	1日目
38,951円 ( 42,846円 )	1日目
37,050円 ( 40,755円 )	1日目
44,109円 ( 48,520円 )	1日目
48,043円 ( 52,847円 )	1日目
37,261円 ( 40,987円 )	1日目
30,966円 ( 34,063円 )	1日目
35,068円 ( 38,575円 )	1日目
36,264円 ( 39,890円 )	1日目
35,757円 ( 39,333円 )	1日目
36,755円 ( 40,431円 )	1日目
41,981円 ( 46,179円 )	1日目
36,755円 ( 40,431円 )	1日目
39,513円 ( 43,464円 )	1日目
41,981円 ( 46,179円 )	1日目
42,629円 ( 46,892円 )	1日目
45,075円 ( 49,583円 )	1日目
37,541円 ( 41,295円 )	1日目
42,962円 ( 47,258円 )	1日目
42,425円 ( 46,668円 )	1日目
45,075円 ( 49,583円 )	1日目
49,621円 ( 54,583円 )	1日目
47,734円 ( 52,507円 )	1日目
49,991円 ( 54,990円 )	1日目
47,734円 ( 52,507円 )	1日目
43,748円 ( 48,123円 )	1日目
48,311円 ( 53,142円 )	1日目
47,411円 ( 52,152円 )	1日目
50,375円 ( 55,413円 )	1日目
60,532円 ( 66,585円 )	1日目
42,962円 ( 47,258円 )	1日目
31,912円 ( 35,103円 )	1日目
40,434円 ( 44,477円 )	1日目
42,962円 ( 47,258円 )	1日目
37,068円 ( 40,775円 )	1日目
45,075円 ( 49,583円 )	1日目
45,953円 ( 50,548円 )	1日目
35,757円 ( 39,333円 )	1日目
45,075円 ( 49,583円 )	1日目
39,727円 ( 43,700円 )	1日目
44,927円 ( 49,420円 )	1日目
47,734円 ( 52,507円 )	1日目
47,734円 ( 52,507円 )	1日目
51,441円 ( 56,585円 )	1日目
41,632円 ( 45,795円 )	1日目
49,621円 ( 54,583円 )	1日目
49,621円 ( 54,583円 )	1日目
75,567円 ( 83,124円 )	1日目
69,421円 ( 76,363円 )	1日目
87,070円 ( 95,777円 )	1日目

詳細情報

基本情報

基本情報

高精度インサート採用で、良好な底面粗さを実現します。底部ノッチの効果によりランピングやヘリカル加工時に切りくずを2つに分断し、切りくずの噛み込み・巻きつきの発生を抑制することでスムーズな加工が可能です。

ご注意

カッタ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

カタログ

カタログ (見開き版)

商品担当おすすめ

住友電工ハードメタル
SEC-ウェーブミル WEZ 17000M型
住友電工ハードメタル
SEC-ウェーブミル WEZR 11000E型
住友電工ハードメタル
SEC-ウェーブミル WEZR 11000M型

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 PSE SS フェニックスシリーズ肩削りカッタストレートシャンクタイプ	PSF SS　フェニックスシリーズ4コーナ肩削りカッタストレートシャンクタイプ	PSE SF フェニックスシリーズ肩削りカッタねじ込みタイプ	PSE BORE フェニックスシリーズ肩削りカッタボアタイプ	フェニックスシリーズ4コーナ肩削りカッタボアタイプ	フェニックスシリーズ正面フライスカッタスクエエアタイプボアタイプ
メーカー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー
通常価格	21,851円-	34,814円 -	26,194円 -	40,163円 -	63,277円 -	71,121円 -
通常出荷日	1日目	1日目	1日目	1日目	1日目	1日目
加工用途	平面 / 側面 / 溝 / その他	平面 / 側面 / 溝	平面 / 側面 / 溝	平面 / 側面 / 溝 / バーチカル	平面 / 側面 / 溝	平面
被削材	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ / チタン	一般鋼 / 調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄
取付け方法	柄付きタイプ	柄付きタイプ	ねじ込み式	アーバー	アーバー	アーバー
仕上げ区分	荒～仕上げ加工	荒～仕上げ加工	荒～仕上げ加工	荒～仕上げ加工	荒～仕上げ加工	荒～仕上げ加工
適応チップ材種	超硬コート / 超硬コートなし	超硬コート / 超硬コートなし	超硬コート / 超硬コートなし	超硬コート / 超硬コートなし	超硬コート / 超硬コートなし	超硬コート
