高硬度材に特化して開発されたTiAlN系のコーティング【無限コーティングプレミアム】を採用したエンドミルシリーズ。
従来の無限コーティングを更に改良し、皮膜硬度がHv3,600、耐酸化温度1,300℃と高硬度材の加工に充分な特性を持たすことに成功した。
耐酸化温度が極めて高くなることで、耐熱性を持たせることもできるため、最近では超耐熱鋼に適したコーティングとしても、シリーズが広がっている。

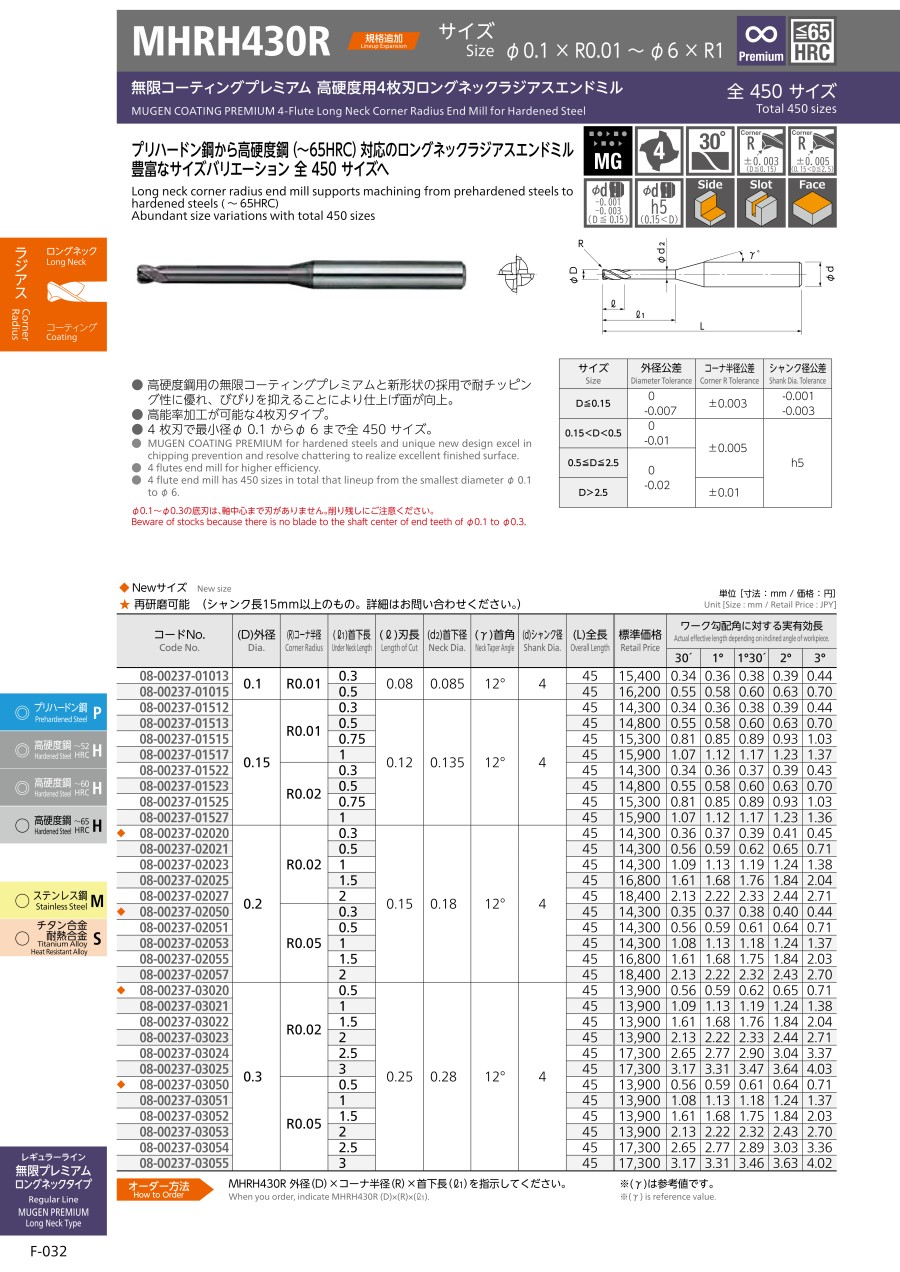

MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル　特長関連画像

皮膜硬度（Hv）

酸化開始温度（℃）

MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル　特長関連画像3

高硬度用の無限コーティングプレミアムと新形状の採用で耐チッピング性に優れ、ビビリを抑えることにより仕上げ面が向上。
高能率加工が可能な4枚刃タイプ。
φ0.2及びφ0.3の底刃は、軸中心まで刃がありません。削り残しにご注意ください。

工具素材	超微粒子超硬合金
ネジレ角	30°
加工可能硬度	65HRCまで
表面処理	無限コーティングプレミアム
刃数	4枚刃
加工用途	溝加工側面加工平面加工
コーナー形状	ラジアス

性能・試験情報

無限コーティングプレミアムと他社TiAlNコーティング品による寿命比較データです。
［被削材］ HAP40 60HRC（粉末ハイス）での寿命

MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル　摩耗幅写真3

MRBH230 R1x6
摩耗幅0.029mm

MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル　摩耗幅写真4

他社 R1x6
摩耗幅0.1mm

MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル　摩耗幅比較

n：20,000min^-1 Vf：1,600mm/min ap：0.15mm×ae：0.3mm
オイルミスト加工時間：18分切削長25m

［被削材］ PD613 60HRC（SKD11）での寿命

MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル　摩耗幅写真1

MRBH230 R1x6
摩耗幅0.046mm

MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル　摩耗幅写真2

他社 R1x6
摩耗幅0.163mm

n：25,000min^-1 Vf：2,000mm/min ap：0.2mm×ae：0.3mm
オイルミスト加工時間:62分切削長100m

外形図

使用方法・事例

MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル　コーナー形状関連画像

切削抵抗の少ない点当たりで面粗度アップ

MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル　ワーク勾配角関連画像

底刃形状

φ0.2 ～ 0.3

MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル　底刃形状写真2

φ0.4 ～ 0.9

MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル　底刃形状写真3

φ1 ～ 6

推奨切削条件

推奨切削条件表

被削材			調質鋼 HPM・NAK （～42HRC）				高硬度鋼 HPM38・STAVAX・SKD61 （～55HRC）				高硬度鋼 SKD11・PD613 （～62HRC）				ハイス SKH （～65HRC）
外径	コーナ半径	首下長	回転数	送り速度	切込み量		回転数	送り速度	切込み量		回転数	送り速度	切込み量		回転数	送り速度	切込み量
外径	コーナ半径	首下長	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm
0.1	0.01	0.3	40,000	240	0.004	0.03	40,000	200	0.003	0.02	40,000	160	0.002	0.01	40,000	120	0.002	0.01
0.1	0.01	0.5	40,000	180	0.003	0.03	40,000	150	0.002	0.02	40,000	120	0.001	0.01	40,000	90	0.001	0.01
0.15	0.01	0.3	40,000	360	0.004	0.04	40,000	300	0.003	0.03	40,000	240	0.002	0.015	40,000	180	0.002	0.01
		0.5	40,000	240	0.004	0.04	40,000	200	0.003	0.03	40,000	160	0.002	0.015	40,000	120	0.002	0.01
		0.75	40,000	180	0.003	0.04	40,000	150	0.002	0.03	40,000	120	0.001	0.015	40,000	90	0.001	0.01
		1	40,000	100	0.003	0.04	40,000	80	0.002	0.03	40,000	65	0.001	0.015	40,000	50	0.001	0.01
	0.02	0.3	40,000	360	0.004	0.04	40,000	300	0.003	0.03	40,000	240	0.002	0.015	40,000	180	0.002	0.01
		0.5	40,000	240	0.004	0.04	40,000	200	0.003	0.03	40,000	160	0.002	0.015	40,000	120	0.002	0.01
		0.75	40,000	180	0.003	0.04	40,000	150	0.002	0.03	40,000	120	0.001	0.015	40,000	90	0.001	0.01
		1	40,000	100	0.003	0.04	40,000	80	0.002	0.03	40,000	65	0.001	0.015	40,000	50	0.001	0.01
0.2	0.02	0.3	30,000	560	0.005	0.05	30,000	480	0.003	0.04	30,000	380	0.003	0.02	30,000	280	0.003	0.01
		0.5	30,000	480	0.005	0.05	30,000	400	0.003	0.04	30,000	320	0.003	0.02	30,000	240	0.003	0.01
		1	30,000	360	0.005	0.05	30,000	300	0.003	0.04	30,000	240	0.002	0.02	30,000	160	0.002	0.01
		1.5	30,000	240	0.004	0.05	30,000	200	0.002	0.04	30,000	160	0.002	0.02	30,000	120	0.001	0.01
		2	30,000	140	0.003	0.05	30,000	100	0.002	0.04	30,000	80	0.001	0.02	30,000	60	0.001	0.01
	0.05	0.3	30,000	560	0.01	0.05	30,000	480	0.003	0.04	30,000	380	0.003	0.02	30,000	280	0.003	0.01
		0.5	30,000	480	0.01	0.05	30,000	400	0.003	0.04	30,000	320	0.003	0.02	30,000	240	0.003	0.01
		1	30,000	360	0.007	0.05	30,000	300	0.003	0.04	30,000	240	0.003	0.02	30,000	160	0.003	0.01
		1.5	30,000	240	0.005	0.05	30,000	200	0.002	0.04	30,000	160	0.002	0.02	30,000	120	0.002	0.01
		2	30,000	140	0.003	0.05	30,000	100	0.002	0.04	30,000	80	0.002	0.02	30,000	60	0.002	0.01
0.3	0.02	0.5	30,000	800	0.015	0.1	30,000	680	0.003	0.08	30,000	560	0.003	0.04	30,000	450	0.003	0.03
		1	30,000	700	0.015	0.1	30,000	600	0.003	0.08	30,000	500	0.003	0.04	30,000	400	0.003	0.03
		1.5	30,000	480	0.01	0.1	30,000	400	0.003	0.08	30,000	320	0.003	0.04	30,000	240	0.003	0.03
		2	30,000	360	0.007	0.1	30,000	300	0.003	0.08	30,000	240	0.003	0.04	25,000	200	0.003	0.03
		2.5	30,000	300	0.005	0.1	25,000	200	0.002	0.08	25,000	160	0.002	0.04	20,000	120	0.002	0.03
		3	30,000	140	0.004	0.1	25,000	100	0.002	0.08	25,000	80	0.002	0.04	20,000	60	0.002	0.03
	0.05	0.5	30,000	800	0.02	0.1	30,000	680	0.003	0.08	30,000	560	0.003	0.04	30,000	450	0.003	0.03
		1	30,000	700	0.02	0.1	30,000	600	0.003	0.08	30,000	500	0.003	0.04	30,000	400	0.003	0.03
		1.5	30,000	480	0.015	0.1	30,000	400	0.003	0.08	30,000	320	0.003	0.04	30,000	240	0.003	0.03
		2	30,000	360	0.01	0.1	30,000	300	0.003	0.08	30,000	240	0.003	0.04	25,000	200	0.003	0.03
		2.5	30,000	300	0.007	0.1	25,000	200	0.002	0.08	25,000	160	0.002	0.04	20,000	120	0.002	0.03
		3	30,000	140	0.005	0.1	25,000	100	0.002	0.08	25,000	80	0.002	0.04	20,000	60	0.002	0.03
0.4	0.02	0.5	30,000	1,000	0.015	0.12	30,000	900	0.005	0.1	28,000	780	0.005	0.05	25,000	660	0.004	0.04
		1	30,000	900	0.015	0.12	30,000	800	0.005	0.1	28,000	700	0.005	0.05	25,000	600	0.004	0.04
		1.5	30,000	800	0.012	0.12	30,000	700	0.005	0.1	28,000	600	0.005	0.05	25,000	520	0.004	0.04
		2	30,000	720	0.01	0.12	30,000	600	0.005	0.1	25,000	500	0.005	0.05	25,000	440	0.003	0.04
		2.5	30,000	680	0.008	0.12	28,000	560	0.004	0.1	25,000	480	0.004	0.05	20,000	360	0.003	0.04
		3	30,000	640	0.008	0.12	25,000	500	0.004	0.1	23,000	440	0.003	0.05	18,000	320	0.002	0.04
		4	30,000	500	0.006	0.12	25,000	400	0.003	0.1	20,000	320	0.002	0.05	18,000	240	0.002	0.04
	0.05	0.5	30,000	1,000	0.025	0.12	30,000	900	0.005	0.1	28,000	780	0.005	0.05	25,000	660	0.005	0.04
		1	30,000	900	0.025	0.12	30,000	800	0.005	0.1	28,000	700	0.005	0.05	25,000	600	0.005	0.04
		1.5	30,000	800	0.022	0.12	30,000	700	0.005	0.1	28,000	600	0.005	0.05	25,000	520	0.005	0.04
		2	30,000	720	0.02	0.12	30,000	600	0.005	0.1	25,000	500	0.005	0.05	25,000	440	0.005	0.04
		2.5	30,000	680	0.015	0.12	28,000	560	0.004	0.1	25,000	480	0.004	0.05	20,000	360	0.004	0.04
		3	30,000	640	0.015	0.12	25,000	500	0.004	0.1	23,000	440	0.003	0.05	18,000	320	0.003	0.04
		4	30,000	500	0.01	0.12	25,000	400	0.003	0.1	20,000	320	0.002	0.05	18,000	240	0.002	0.04
	0.1	1	30,000	900	0.025	0.12	30,000	800	0.005	0.1	28,000	700	0.005	0.05	25,000	600	0.005	0.04
		2	30,000	720	0.02	0.12	30,000	600	0.005	0.1	25,000	500	0.005	0.05	25,000	440	0.005	0.04
		3	30,000	640	0.015	0.12	25,000	500	0.004	0.1	23,000	440	0.003	0.05	18,000	320	0.003	0.04
		4	30,000	500	0.01	0.12	25,000	400	0.003	0.1	20,000	320	0.002	0.05	18,000	240	0.002	0.04
0.5	0.02	1	30,000	1,200	0.016	0.14	25,000	1,000	0.008	0.15	23,000	900	0.006	0.1	20,000	800	0.004	0.08
		2	30,000	1,000	0.014	0.14	25,000	840	0.007	0.15	23,000	720	0.005	0.1	20,000	600	0.003	0.08
		3	30,000	840	0.012	0.14	25,000	700	0.006	0.15	23,000	640	0.004	0.1	20,000	560	0.003	0.08
		4	25,000	760	0.01	0.14	25,000	600	0.004	0.15	23,000	480	0.002	0.1	20,000	360	0.002	0.08
		5	25,000	600	0.008	0.14	20,000	400	0.003	0.15	18,000	300	0.002	0.1	16,000	200	0.002	0.08
		6	25,000	500	0.004	0.14	20,000	320	0.002	0.15	18,000	200	0.001	0.1	16,000	140	0.001	0.08
	0.05 0.1	1	30,000	1,200	0.03	0.14	25,000	1,000	0.01	0.15	23,000	900	0.007	0.1	20,000	800	0.005	0.08
		2	30,000	1,000	0.025	0.14	25,000	840	0.01	0.15	23,000	720	0.007	0.1	20,000	600	0.005	0.08
		3	30,000	840	0.02	0.14	25,000	700	0.008	0.15	23,000	640	0.005	0.1	20,000	560	0.003	0.08
		4	25,000	760	0.015	0.14	25,000	600	0.005	0.15	23,000	480	0.003	0.1	20,000	360	0.002	0.08
		5	25,000	600	0.01	0.14	20,000	400	0.004	0.15	18,000	300	0.003	0.1	16,000	200	0.002	0.08
		6	25,000	500	0.008	0.14	20,000	320	0.003	0.15	18,000	200	0.002	0.1	16,000	140	0.001	0.08
0.6	0.02	2	30,000	1,200	0.016	0.2	25,000	1,000	0.012	0.2	23,000	800	0.006	0.15	20,000	640	0.004	0.1
		4	25,000	900	0.012	0.2	23,000	800	0.007	0.2	20,000	600	0.004	0.15	18,000	400	0.003	0.1
		6	23,000	600	0.008	0.2	20,000	400	0.005	0.2	18,000	300	0.003	0.15	12,000	200	0.002	0.1
		8	18,000	400	0.006	0.2	16,000	300	0.003	0.2	14,000	200	0.001	0.15	10,000	160	0.001	0.1
		10	16,000	240	0.003	0.2	14,000	200	0.001	0.2	12,000	160	0.001	0.15	8,000	100	0.001	0.1
	0.05 0.1	2	30,000	1,200	0.035	0.2	25,000	1,000	0.02	0.2	23,000	800	0.01	0.15	20,000	640	0.007	0.1
		4	25,000	900	0.025	0.2	23,000	800	0.015	0.2	20,000	600	0.007	0.15	18,000	400	0.005	0.1
		6	23,000	600	0.015	0.2	20,000	400	0.008	0.2	18,000	300	0.005	0.15	12,000	200	0.003	0.1
		8	18,000	400	0.01	0.2	16,000	300	0.005	0.2	14,000	200	0.002	0.15	10,000	160	0.001	0.1
		10	16,000	240	0.005	0.2	14,000	200	0.002	0.2	12,000	160	0.001	0.15	8,000	100	0.001	0.1

被削材			調質鋼 HPM・NAK （～42HRC）				高硬度鋼 HPM38・STAVAX・SKD61 （～55HRC）				高硬度鋼 SKD11・PD613 （～62HRC）				ハイス SKH （～65HRC）
外径	コーナ半径	首下長	回転数	送り速度	切込み量		回転数	送り速度	切込み量		回転数	送り速度	切込み量		回転数	送り速度	切込み量
外径	コーナ半径	首下長	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm
0.7	0.02	2	30,000	1,800	0.016	0.25	25,000	1,400	0.012	0.25	23,000	1,200	0.006	0.15	20,000	900	0.003	0.12
		4	28,000	1,400	0.012	0.25	25,000	1,200	0.008	0.25	23,000	1,000	0.005	0.15	20,000	700	0.002	0.12
		6	25,000	1,000	0.008	0.25	20,000	700	0.005	0.25	18,000	500	0.003	0.15	16,000	400	0.002	0.12
	0.05 0.1	2	30,000	1,800	0.04	0.25	25,000	1,400	0.03	0.25	23,000	1,200	0.015	0.15	20,000	900	0.01	0.12
		4	28,000	1,400	0.03	0.25	25,000	1,200	0.02	0.25	23,000	1,000	0.01	0.15	20,000	700	0.007	0.12
		6	25,000	1,000	0.02	0.25	20,000	700	0.01	0.25	18,000	500	0.007	0.15	16,000	400	0.005	0.12
0.8	0.02	2	28,000	2,000	0.016	0.3	25,000	1,600	0.014	0.25	23,000	1,400	0.006	0.16	20,000	1,000	0.005	0.14
		4	28,000	1,800	0.012	0.3	25,000	1,400	0.008	0.25	23,000	1,200	0.005	0.16	20,000	800	0.003	0.14
		6	23,000	1,400	0.009	0.3	20,000	1,100	0.006	0.25	18,000	900	0.004	0.16	16,000	650	0.002	0.14
		8	18,000	1,000	0.006	0.3	16,000	800	0.003	0.25	14,000	600	0.002	0.16	12,000	400	0.002	0.14
	0.05 0.1 0.2	2	28,000	2,000	0.05	0.3	25,000	1,600	0.03	0.25	23,000	1,400	0.02	0.16	20,000	1,000	0.015	0.14
		4	28,000	1,800	0.045	0.3	25,000	1,400	0.025	0.25	23,000	1,200	0.015	0.16	20,000	800	0.01	0.14
		6	23,000	1,400	0.03	0.3	20,000	1,100	0.02	0.25	18,000	900	0.01	0.16	16,000	650	0.007	0.14
		8	18,000	1,000	0.02	0.3	16,000	800	0.01	0.25	14,000	600	0.005	0.16	12,000	400	0.005	0.14
		12	16,000	600	0.007	0.3	14,000	400	0.005	0.25	12,000	240	0.003	0.16	10,000	160	0.001	0.14
0.9	0.1	4	25,000	2,200	0.05	0.3	25,000	1,700	0.03	0.3	20,000	1,400	0.02	0.2	18,000	1,200	0.01	0.15
0.9	0.1	8	18,000	1,000	0.03	0.3	16,000	800	0.01	0.3	14,000	700	0.008	0.2	10,000	500	0.005	0.15
1	0.02	1.5	30,000	3,000	0.016	0.35	25,000	2,400	0.012	0.3	21,000	2,100	0.01	0.25	17,000	1,500	0.008	0.2
		2	30,000	2,800	0.016	0.35	25,000	2,300	0.012	0.3	21,000	2,000	0.01	0.25	17,000	1,400	0.008	0.2
		2.5	29,000	2,700	0.016	0.35	24,000	2,200	0.012	0.3	20,000	1,900	0.01	0.25	16,500	1,350	0.008	0.2
		3	28,000	2,500	0.016	0.35	23,000	2,100	0.012	0.3	20,000	1,800	0.01	0.25	16,000	1,300	0.008	0.2
		4	25,000	2,200	0.014	0.35	21,000	1,800	0.01	0.3	18,000	1,500	0.008	0.25	14,000	1,100	0.005	0.2
		5	23,000	1,900	0.012	0.35	19,000	1,600	0.008	0.3	16,000	1,400	0.005	0.25	13,000	1,000	0.003	0.2
		6	20,000	1,700	0.01	0.35	16,000	1,400	0.008	0.3	14,000	1,200	0.005	0.25	11,000	850	0.003	0.2
		8	18,000	1,400	0.008	0.35	15,000	1,100	0.006	0.3	13,000	900	0.005	0.25	10,000	650	0.002	0.2
		10	16,000	1,000	0.006	0.35	13,000	800	0.004	0.3	11,000	700	0.003	0.25	9,000	500	0.002	0.2
	0.05 0.1 0.2 0.3	1.5	30,000	3,000	0.065	0.35	25,000	2,400	0.05	0.3	21,000	2,100	0.04	0.25	17,000	1,500	0.03	0.2
		2	30,000	2,800	0.065	0.35	25,000	2,300	0.05	0.3	21,000	2,000	0.04	0.25	17,000	1,400	0.03	0.2
		2.5	29,000	2,700	0.06	0.35	24,000	2,200	0.05	0.3	20,000	1,900	0.04	0.25	16,500	1,350	0.03	0.2
		3	28,000	2,500	0.06	0.35	23,000	2,100	0.05	0.3	20,000	1,800	0.04	0.25	16,000	1,300	0.03	0.2
		4	25,000	2,200	0.055	0.35	21,000	1,800	0.04	0.3	18,000	1,500	0.03	0.25	14,000	1,100	0.02	0.2
		5	23,000	1,900	0.05	0.35	19,000	1,600	0.03	0.3	16,000	1,400	0.02	0.25	13,000	1,000	0.01	0.2
		6	20,000	1,700	0.045	0.35	16,000	1,400	0.02	0.3	14,000	1,200	0.01	0.25	11,000	850	0.007	0.2
		8	18,000	1,400	0.035	0.35	15,000	1,100	0.015	0.3	13,000	900	0.008	0.25	10,000	650	0.005	0.2
		10	16,000	1,000	0.025	0.35	13,000	800	0.01	0.3	11,000	700	0.006	0.25	9,000	500	0.005	0.2
1.2	0.1 0.2 0.3	5	24,000	2,200	0.06	0.45	20,000	1,800	0.045	0.4	17,000	1,500	0.03	0.3	14,000	1,100	0.02	0.2
1.2	0.1 0.2 0.3	10	16,000	1,400	0.04	0.45	13,000	1,100	0.03	0.4	11,000	950	0.01	0.3	9,000	700	0.005	0.2
1.5	0.02	3	28,000	2,800	0.016	0.55	23,000	2,300	0.012	0.5	20,000	2,000	0.01	0.4	16,000	1,400	0.008	0.3
		4	25,000	2,400	0.016	0.55	21,000	2,000	0.012	0.5	18,000	1,700	0.01	0.4	14,000	1,200	0.008	0.3
		6	23,000	2,200	0.014	0.55	19,000	1,800	0.01	0.5	16,000	1,500	0.008	0.4	13,000	1,100	0.005	0.3
		8	20,000	1,800	0.014	0.55	16,000	1,500	0.01	0.5	14,000	1,300	0.008	0.4	11,000	900	0.003	0.3
		10	18,000	1,600	0.013	0.55	15,000	1,300	0.008	0.5	13,000	1,100	0.006	0.4	10,000	750	0.003	0.3
		12	16,000	1,400	0.012	0.55	13,000	1,100	0.008	0.5	11,000	950	0.005	0.4	9,000	650	0.002	0.3
		15	14,000	1,000	0.008	0.55	11,000	800	0.005	0.5	9,000	700	0.003	0.4	7,000	500	0.002	0.3
	0.05 0.1 0.2 0.3 0.5	3	28,000	2,800	0.1	0.55	23,000	2,300	0.05	0.5	20,000	2,000	0.04	0.4	16,000	1,400	0.03	0.3
		4	25,000	2,400	0.08	0.55	21,000	2,000	0.05	0.5	18,000	1,700	0.04	0.4	14,000	1,200	0.03	0.3
		6	23,000	2,200	0.08	0.55	19,000	1,800	0.045	0.5	16,000	1,500	0.03	0.4	13,000	1,100	0.02	0.3
		8	20,000	1,800	0.06	0.55	16,000	1,500	0.04	0.5	14,000	1,300	0.025	0.4	11,000	900	0.01	0.3
		10	18,000	1,600	0.06	0.55	15,000	1,300	0.03	0.5	13,000	1,100	0.02	0.4	10,000	750	0.01	0.3
		12	16,000	1,400	0.06	0.55	13,000	1,100	0.03	0.5	11,000	950	0.02	0.4	9,000	650	0.007	0.3
		15	14,000	1,000	0.03	0.55	11,000	800	0.02	0.5	9,000	700	0.007	0.4	7,000	500	0.005	0.3
2	0.02	3	25,000	3,000	0.02	0.7	22,000	2,500	0.015	0.6	19,000	2,100	0.012	0.5	15,000	1,500	0.008	0.35
		4	24,000	2,800	0.02	0.7	20,000	2,300	0.015	0.6	17,000	2,000	0.012	0.5	14,000	1,400	0.008	0.35
		6	22,000	2,500	0.018	0.7	18,000	2,100	0.015	0.6	15,000	1,800	0.012	0.5	12,000	1,300	0.008	0.35
		8	20,000	2,200	0.016	0.7	16,000	1,800	0.012	0.6	14,000	1,500	0.01	0.5	11,000	1,100	0.005	0.35
		10	18,000	1,900	0.015	0.7	14,000	1,500	0.012	0.6	13,000	1,300	0.008	0.5	10,000	950	0.005	0.35
		12	16,000	1,700	0.014	0.7	13,000	1,400	0.01	0.6	11,000	1,200	0.008	0.5	9,000	850	0.003	0.35
		16	14,000	1,400	0.012	0.7	11,000	1,100	0.008	0.6	9,500	950	0.005	0.5	7,500	650	0.002	0.35
		20	10,000	800	0.01	0.7	8,000	650	0.005	0.6	7,000	550	0.003	0.5	5,500	400	0.002	0.35
	0.05 0.1 0.2 0.3 0.5	3	25,000	3,000	0.13	0.7	22,000	2,500	0.06	0.6	19,000	2,100	0.05	0.5	15,000	1,500	0.03	0.35
		4	24,000	2,800	0.13	0.7	20,000	2,300	0.06	0.6	17,000	2,000	0.05	0.5	14,000	1,400	0.03	0.35
		6	22,000	2,500	0.12	0.7	18,000	2,100	0.06	0.6	15,000	1,800	0.05	0.5	12,000	1,300	0.03	0.35
		8	20,000	2,200	0.11	0.7	16,000	1,800	0.05	0.6	14,000	1,500	0.04	0.5	11,000	1,100	0.02	0.35
		10	18,000	1,900	0.1	0.7	14,000	1,500	0.05	0.6	13,000	1,300	0.03	0.5	10,000	950	0.015	0.35
		12	16,000	1,700	0.09	0.7	13,000	1,400	0.04	0.6	11,000	1,200	0.03	0.5	9,000	850	0.01	0.35
		16	14,000	1,400	0.07	0.7	11,000	1,100	0.03	0.6	9,500	950	0.02	0.5	7,500	650	0.007	0.35
		20	10,000	800	0.05	0.7	8,000	650	0.02	0.6	7,000	550	0.01	0.5	5,500	400	0.005	0.35
2.5	0.1 0.2 0.3 0.5	5	20,000	2,800	0.16	0.85	20,000	2,400	0.08	0.7	16,000	1,800	0.05	0.5	13,000	1,300	0.03	0.5
		10	16,000	2,200	0.14	0.85	13,000	1,800	0.07	0.7	11,000	1,500	0.05	0.5	9,000	1,100	0.03	0.5
		15	14,000	1,800	0.11	0.85	12,000	1,600	0.05	0.7	9,000	1,100	0.03	0.5	7,000	750	0.02	0.5
		20	11,000	1,400	0.08	0.85	9,000	1,100	0.04	0.7	7,500	950	0.02	0.5	6,000	650	0.01	0.5
		30	7,000	800	0.03	0.85	5,500	650	0.01	0.7	4,500	550	0.01	0.5	3,500	400	0.005	0.5

被削材			調質鋼 HPM・NAK （～42HRC）				高硬度鋼 HPM38・STAVAX・SKD61 （～55HRC）				高硬度鋼 SKD11・PD613 （～62HRC）				ハイス SKH （～65HRC）
外径	コーナ半径	首下長	回転数	送り速度	切込み量		回転数	送り速度	切込み量		回転数	送り速度	切込み量		回転数	送り速度	切込み量
外径	コーナ半径	首下長	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm	min^-1	mm/min	a_p mm	a_e mm
3	0.05	4	18,000	2,800	0.18	1	15,000	2,300	0.1	0.8	13,000	2,000	0.07	0.7	10,000	1,400	0.05	0.6
		6	16,000	2,500	0.17	1	13,000	2,100	0.1	0.8	11,000	1,800	0.07	0.7	9,000	1,300	0.05	0.6
		8	14,000	2,200	0.16	1	11,000	1,800	0.1	0.8	9,500	1,500	0.07	0.7	7,500	1,100	0.05	0.6
		10	13,800	2,100	0.16	1	11,000	1,700	0.09	0.8	9,500	1,400	0.06	0.7	7,500	1,000	0.04	0.6
		12	13,500	2,000	0.16	1	11,000	1,600	0.08	0.8	9,500	1,400	0.06	0.7	7,500	1,000	0.04	0.6
		14	12,800	1,900	0.15	1	10,000	1,500	0.07	0.8	9,000	1,300	0.05	0.7	7,200	940	0.03	0.6
		16	12,000	1,800	0.14	1	10,000	1,500	0.07	0.8	8,500	1,300	0.05	0.7	7,000	900	0.03	0.6
		20	10,000	1,400	0.12	1	8,000	1,100	0.05	0.8	7,000	950	0.04	0.7	5,500	700	0.02	0.6
	0.1 0.2 0.3 0.5	4	18,000	2,800	0.18	1	15,000	2,300	0.1	0.8	13,000	2,000	0.07	0.7	10,000	1,400	0.05	0.6
		6	16,000	2,500	0.17	1	13,000	2,100	0.1	0.8	11,000	1,800	0.07	0.7	9,000	1,300	0.05	0.6
		8	14,000	2,200	0.16	1	11,000	1,800	0.1	0.8	9,500	1,500	0.07	0.7	7,500	1,100	0.05	0.6
		10	13,800	2,100	0.16	1	11,000	1,700	0.09	0.8	9,500	1,400	0.06	0.7	7,500	1,000	0.04	0.6
		12	13,500	2,000	0.16	1	11,000	1,600	0.08	0.8	9,500	1,400	0.06	0.7	7,500	1,000	0.04	0.6
		14	12,800	1,900	0.15	1	10,000	1,500	0.07	0.8	9,000	1,300	0.05	0.7	7,200	940	0.03	0.6
		16	12,000	1,800	0.14	1	10,000	1,500	0.07	0.8	8,500	1,300	0.05	0.7	7,000	900	0.03	0.6
		20	10,000	1,400	0.12	1	8,000	1,100	0.05	0.8	7,000	950	0.04	0.7	5,500	700	0.02	0.6
		25	9,000	1,200	0.08	1	7,500	1,000	0.04	0.8	6,500	850	0.02	0.7	5,000	600	0.01	0.6
		30	8,000	800	0.06	1	6,500	650	0.03	0.8	5,500	550	0.02	0.7	4,500	400	0.007	0.6
	1	6	16,000	2,500	0.17	1	13,000	2,100	0.1	0.8	11,000	1,800	0.07	0.7	9,000	1,300	0.05	0.6
		8	14,000	2,200	0.16	1	11,000	1,800	0.1	0.8	9,500	1,500	0.07	0.7	7,500	1,100	0.05	0.6
		10	13,800	2,100	0.16	1	11,000	1,700	0.09	0.8	9,500	1,400	0.06	0.7	7,500	1,000	0.04	0.6
		12	13,500	2,000	0.16	1	11,000	1,600	0.08	0.8	9,500	1,400	0.06	0.7	7,500	1,000	0.04	0.6
		14	12,800	1,900	0.15	1	10,000	1,500	0.07	0.8	9,000	1,300	0.05	0.7	7,200	940	0.03	0.6
		16	12,000	1,800	0.14	1	10,000	1,500	0.07	0.8	8,500	1,300	0.05	0.7	7,000	900	0.03	0.6
		20	10,000	1,400	0.12	1	8,000	1,100	0.05	0.8	7,000	950	0.04	0.7	5,500	700	0.02	0.6
		25	9,000	1,200	0.08	1	7,500	1,000	0.04	0.8	6,500	850	0.02	0.7	5,000	600	0.01	0.6
		30	8,000	800	0.06	1	6,500	650	0.03	0.8	5,500	550	0.02	0.7	4,500	400	0.007	0.6
4	0.05	8	12,000	2,600	0.25	1.4	10,000	2,100	0.15	1.2	8,500	1,800	0.08	1	7,000	1,300	0.06	0.8
		12	12,000	2,600	0.25	1.4	10,000	2,100	0.15	1.2	8,500	1,800	0.08	1	7,000	1,300	0.06	0.8
		16	10,000	2,200	0.17	1.4	8,000	1,800	0.1	1.2	7,000	1,500	0.06	1	5,500	1,100	0.05	0.8
		20	9,000	1,900	0.15	1.4	7,200	1,500	0.09	1.2	6,300	1,300	0.06	1	5,000	950	0.04	0.8
		24	8,000	1,600	0.14	1.4	6,500	1,300	0.08	1.2	5,500	1,100	0.05	1	4,500	750	0.03	0.8
		28	7,200	1,400	0.11	1.4	6,000	1,200	0.05	1.2	5,000	1,000	0.03	1	4,000	700	0.02	0.8
		32	6,500	1,300	0.08	1.4	5,500	1,100	0.04	1.2	4,500	950	0.02	1	3,500	650	0.01	0.8
	0.1 0.2 0.3 0.5 1	8	12,000	2,600	0.25	1.4	10,000	2,100	0.15	1.2	8,500	1,800	0.08	1	7,000	1,300	0.06	0.8
		10	12,000	2,600	0.25	1.4	10,000	2,100	0.15	1.2	8,500	1,800	0.08	1	7,000	1,300	0.06	0.8
		12	12,000	2,600	0.25	1.4	10,000	2,100	0.15	1.2	8,500	1,800	0.08	1	7,000	1,300	0.06	0.8
		16	10,000	2,200	0.17	1.4	8,000	1,800	0.1	1.2	7,000	1,500	0.06	1	5,500	1,100	0.05	0.8
		20	9,000	1,900	0.15	1.4	7,200	1,500	0.09	1.2	6,300	1,300	0.06	1	5,000	950	0.04	0.8
		24	8,000	1,600	0.14	1.4	6,500	1,300	0.08	1.2	5,500	1,100	0.05	1	4,500	750	0.03	0.8
		28	7,200	1,400	0.11	1.4	6,000	1,200	0.05	1.2	5,000	1,000	0.03	1	4,000	700	0.02	0.8
		32	6,500	1,300	0.08	1.4	5,500	1,100	0.04	1.2	4,500	950	0.02	1	3,500	650	0.01	0.8
		40	5,500	1,000	0.05	1.4	4,600	830	0.025	1.2	3,600	640	0.01	1	2,400	420	0.005	0.8
5	0.1 0.2 0.3 0.5 1	10	9,800	2,500	0.3	2.2	8,500	2,100	0.18	2	7,400	1,800	0.08	1.6	6,000	1,400	0.06	1.2
		15	9,500	2,400	0.25	2.2	8,000	2,000	0.15	2	7,000	1,700	0.08	1.6	5,500	1,200	0.06	1.2
		20	8,000	2,000	0.18	2.2	6,500	1,600	0.1	2	5,500	1,400	0.07	1.6	4,500	1,000	0.05	1.2
		30	6,400	1,600	0.14	2.2	5,300	1,300	0.07	2	4,500	1,100	0.03	1.6	3,800	850	0.02	1.2
		40	5,000	1,200	0.09	2.2	4,000	1,000	0.05	2	3,500	850	0.02	1.6	3,000	600	0.01	1.2
6	0.05 0.1 0.2 0.3 0.5 1	12	8,000	2,500	0.35	2.7	6,500	2,100	0.18	2.5	5,500	1,800	0.08	2	4,500	1,300	0.06	1.5
		15	7,700	2,400	0.32	2.7	6,000	1,900	0.18	2.5	5,000	1,600	0.08	2	4,000	1,200	0.06	1.5
		18	7,000	2,200	0.3	2.7	5,500	1,800	0.18	2.5	4,500	1,500	0.08	2	3,500	1,100	0.06	1.5
		24	6,000	1,800	0.2	2.7	5,000	1,500	0.15	2.5	4,000	1,300	0.07	2	3,000	900	0.05	1.5
		30	5,300	1,600	0.16	2.7	4,300	1,300	0.13	2.5	3,600	1,080	0.06	2	2,700	870	0.04	1.5
		40	4,300	1,300	0.12	2.7	3,200	960	0.08	2.5	2,700	800	0.04	2	2,300	700	0.03	1.5
		48	3,000	900	0.1	2.7	2,500	750	0.05	2.5	2,000	650	0.03	2	2,000	450	0.02	1.5

切削条件時の注意

※実際の加工形状および使用機械等にて切削条件を調整してください。
※切り込み量のapは切り込み深さ、aeは切り込み幅を示します。
※焼き入れ鋼を切削加工する場合は、オイルミストクーラントをお奨めします。
※Z切り込み時のアプローチ方法として、ヘリカル（螺旋）及びランプ（傾斜）での切削加工をお奨めします。
※L（有効長）/D（刃径）が8倍を超える場合は立ち壁付近の送り速度を 50％以下、切り込み量：aeを30％以下に調整してください。
※溝切削は、切削条件表を参考に切り込み量：ap及び送り速度を50％以下に設定し、往復切削をお奨めします。
※ ビビリが発生する場合は、回転数と送り速度を同じ割合で下げてください。また、主軸回転数が足りない場合も同様に同じ割合で下げてください。

適用被削材

プリハードン鋼	高硬度鋼
プリハードン鋼	40～60HRC	～65HRC
◎	◎	○

型番リスト

表示件数

...

型番

MHRH430R-0.1-R0.01-0.3

MHRH430R-0.1-R0.01-0.5

MHRH430R-0.2-R0.02-0.3

MHRH430R-0.2-R0.02-0.5

MHRH430R-0.2-R0.02-1

MHRH430R-0.2-R0.02-1.5

MHRH430R-0.2-R0.02-2

MHRH430R-0.2-R0.05-0.3

MHRH430R-0.2-R0.05-0.5

MHRH430R-0.2-R0.05-1

MHRH430R-0.2-R0.05-1.5

MHRH430R-0.2-R0.05-2

MHRH430R-0.3-R0.02-0.5

MHRH430R-0.3-R0.02-1

MHRH430R-0.3-R0.02-1.5

MHRH430R-0.3-R0.02-2

MHRH430R-0.3-R0.02-2.5

MHRH430R-0.3-R0.02-3

MHRH430R-0.3-R0.05-0.5

MHRH430R-0.3-R0.05-1

MHRH430R-0.3-R0.05-1.5

MHRH430R-0.3-R0.05-2

MHRH430R-0.3-R0.05-2.5

MHRH430R-0.3-R0.05-3

MHRH430R-0.4-R0.02-0.5

MHRH430R-0.4-R0.02-1

MHRH430R-0.4-R0.02-1.5

MHRH430R-0.4-R0.02-2

MHRH430R-0.4-R0.02-2.5

MHRH430R-0.4-R0.02-3

MHRH430R-0.4-R0.02-4

MHRH430R-0.4-R0.05-0.5

MHRH430R-0.4-R0.05-1

MHRH430R-0.4-R0.05-1.5

MHRH430R-0.4-R0.05-2

MHRH430R-0.4-R0.05-2.5

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

商品コード

刃径公差

首角

(°)

シャンク径公差

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.1	0.08	0.01	0.3	4	45	±3	08-00237-01013	-0.007～0mm	12	-0.003～-0.001mm	0.085	0.34	0.36	0.38	0.39	0.44	1個
0.1	0.08	0.01	0.5	4	45	±3	08-00237-01015	-0.007～0mm	12	-0.003～-0.001mm	0.085	0.55	0.58	0.6	0.63	0.7	1個
0.2	0.15	0.02	0.3	4	45	±5	08-00237-02020	-0.01～0mm	12	-0.005～0mm	0.18	0.36	0.37	0.39	0.41	0.45	1個
0.2	0.15	0.02	0.5	4	45	±5	08-00237-02021	-0.01～0mm	12	-0.005～0mm	0.18	0.56	0.59	0.62	0.65	0.71	1個
0.2	0.15	0.02	1	4	45	±5	08-00237-02023	-0.01～0mm	12	-0.005～0mm	0.18	1.09	1.13	1.19	1.24	1.38	1個
0.2	0.15	0.02	1.5	4	45	±5	08-00237-02025	-0.01～0mm	12	-0.005～0mm	0.18	1.61	1.68	1.76	1.84	2.04	1個
0.2	0.15	0.02	2	4	45	±5	08-00237-02027	-0.01～0mm	12	-0.005～0mm	0.18	2.13	2.22	2.33	2.44	2.71	1個
0.2	0.15	0.05	0.3	4	45	±5	08-00237-02050	-0.01～0mm	12	-0.005～0mm	0.18	0.35	0.37	0.38	0.4	0.44	1個
0.2	0.15	0.05	0.5	4	45	±5	08-00237-02051	-0.01～0mm	12	-0.005～0mm	0.18	0.56	0.59	0.61	0.64	0.71	1個
0.2	0.15	0.05	1	4	45	±5	08-00237-02053	-0.01～0mm	12	-0.005～0mm	0.18	1.08	1.13	1.18	1.24	1.37	1個
0.2	0.15	0.05	1.5	4	45	±5	08-00237-02055	-0.01～0mm	12	-0.005～0mm	0.18	1.61	1.68	1.75	1.84	2.03	1個
0.2	0.15	0.05	2	4	45	±5	08-00237-02057	-0.01～0mm	12	-0.005～0mm	0.18	2.13	2.22	2.32	2.43	2.7	1個
0.3	0.25	0.02	0.5	4	45	±5	08-00237-03020	-0.01～0mm	12	-0.005～0mm	0.28	0.56	0.59	0.62	0.65	0.71	1個
0.3	0.25	0.02	1	4	45	±5	08-00237-03021	-0.01～0mm	12	-0.005～0mm	0.28	1.09	1.13	1.19	1.24	1.38	1個
0.3	0.25	0.02	1.5	4	45	±5	08-00237-03022	-0.01～0mm	12	-0.005～0mm	0.28	1.61	1.68	1.76	1.84	2.04	1個
0.3	0.25	0.02	2	4	45	±5	08-00237-03023	-0.01～0mm	12	-0.005～0mm	0.28	2.13	2.22	2.33	2.44	2.71	1個
0.3	0.25	0.02	2.5	4	45	±5	08-00237-03024	-0.01～0mm	12	-0.005～0mm	0.28	2.65	2.77	2.9	3.04	3.37	1個
0.3	0.25	0.02	3	4	45	±5	08-00237-03025	-0.01～0mm	12	-0.005～0mm	0.28	3.17	3.31	3.47	3.64	4.03	1個
0.3	0.25	0.05	0.5	4	45	±5	08-00237-03050	-0.01～0mm	12	-0.005～0mm	0.28	0.56	0.59	0.61	0.64	0.71	1個
0.3	0.25	0.05	1	4	45	±5	08-00237-03051	-0.01～0mm	12	-0.005～0mm	0.28	1.08	1.13	1.18	1.24	1.37	1個
0.3	0.25	0.05	1.5	4	45	±5	08-00237-03052	-0.01～0mm	12	-0.005～0mm	0.28	1.61	1.68	1.75	1.84	2.03	1個
0.3	0.25	0.05	2	4	45	±5	08-00237-03053	-0.01～0mm	12	-0.005～0mm	0.28	2.13	2.22	2.32	2.43	2.7	1個
0.3	0.25	0.05	2.5	4	45	±5	08-00237-03054	-0.01～0mm	12	-0.005～0mm	0.28	2.65	2.77	2.89	3.03	3.36	1個
0.3	0.25	0.05	3	4	45	±5	08-00237-03055	-0.01～0mm	12	-0.005～0mm	0.28	3.17	3.31	3.46	3.63	4.02	1個
0.4	0.3	0.02	0.5	4	45	±5	08-00237-04020	-0.01～0mm	12	-0.005～0mm	0.37	0.59	0.61	0.64	0.67	0.75	1個
0.4	0.3	0.02	1	4	45	±5	08-00237-04021	-0.01～0mm	12	-0.005～0mm	0.37	1.11	1.16	1.21	1.27	1.41	1個
0.4	0.3	0.02	1.5	4	45	±5	08-00237-04022	-0.01～0mm	12	-0.005～0mm	0.37	1.63	1.7	1.78	1.87	2.07	1個
0.4	0.3	0.02	2	4	45	±5	08-00237-04023	-0.01～0mm	12	-0.005～0mm	0.37	2.15	2.25	2.35	2.47	2.74	1個
0.4	0.3	0.02	2.5	4	45	±5	08-00237-04024	-0.01～0mm	12	-0.005～0mm	0.37	2.67	2.79	2.92	3.07	3.4	1個
0.4	0.3	0.02	3	4	45	±5	08-00237-04025	-0.01～0mm	12	-0.005～0mm	0.37	3.2	3.34	3.49	3.67	4.06	1個
0.4	0.3	0.02	4	4	45	±5	08-00237-04027	-0.01～0mm	12	-0.005～0mm	0.37	4.24	4.43	4.63	4.86	5.39	1個
0.4	0.3	0.05	0.5	4	45	±5	08-00237-04050	-0.01～0mm	12	-0.005～0mm	0.37	0.59	0.61	0.64	0.67	0.74	1個
0.4	0.3	0.05	1	4	45	±5	08-00237-04051	-0.01～0mm	12	-0.005～0mm	0.37	1.11	1.16	1.21	1.27	1.4	1個
0.4	0.3	0.05	1.5	4	45	±5	08-00237-04052	-0.01～0mm	12	-0.005～0mm	0.37	1.63	1.7	1.78	1.86	2.06	1個
0.4	0.3	0.05	2	4	45	±5	08-00237-04053	-0.01～0mm	12	-0.005～0mm	0.37	2.15	2.25	2.35	2.46	2.73	1個
0.4	0.3	0.05	2.5	4	45	±5	08-00237-04054	-0.01～0mm	12	-0.005～0mm	0.37	2.67	2.79	2.92	3.06	3.39	1個
0.4	0.3	0.05	3	4	45	±5	08-00237-04055	-0.01～0mm	12	-0.005～0mm	0.37	3.19	3.34	3.49	3.66	4.05	1個
0.4	0.3	0.05	4	4	45	±5	08-00237-04057	-0.01～0mm	12	-0.005～0mm	0.37	4.24	4.43	4.63	4.86	5.38	1個
0.4	0.3	0.1	1	4	45	±5	08-00237-04101	-0.01～0mm	12	-0.005～0mm	0.37	1.11	1.15	1.2	1.26	1.38	1個
0.4	0.3	0.1	2	4	45	±5	08-00237-04103	-0.01～0mm	12	-0.005～0mm	0.37	2.15	2.24	2.34	2.45	2.71	1個
0.4	0.3	0.1	3	4	45	±5	08-00237-04105	-0.01～0mm	12	-0.005～0mm	0.37	3.19	3.33	3.48	3.65	4.04	1個
0.4	0.3	0.1	4	4	45	±5	08-00237-04107	-0.01～0mm	12	-0.005～0mm	0.37	4.24	4.42	4.62	4.85	5.37	1個
0.5	0.4	0.02	1	4	45	±5	08-00237-05021	-0.02～0mm	12	-0.005～0mm	0.46	1.14	1.19	1.24	1.3	1.44	1個
0.5	0.4	0.02	2	4	45	±5	08-00237-05022	-0.02～0mm	12	-0.005～0mm	0.46	2.18	2.27	2.38	2.5	2.77	1個
0.5	0.4	0.02	3	4	45	±5	08-00237-05023	-0.02～0mm	12	-0.005～0mm	0.46	3.22	3.36	3.52	3.69	4.1	1個
0.5	0.4	0.02	4	4	45	±5	08-00237-05024	-0.02～0mm	12	-0.005～0mm	0.46	4.26	4.45	4.66	4.89	5.42	1個
0.5	0.4	0.02	5	4	45	±5	08-00237-05025	-0.02～0mm	12	-0.005～0mm	0.46	5.31	5.54	5.8	6.09	6.75	1個
0.5	0.4	0.02	6	4	45	±5	08-00237-05026	-0.02～0mm	12	-0.005～0mm	0.46	6.35	6.63	6.94	7.28	8.08	1個
0.5	0.4	0.05	1	4	45	±5	08-00237-05051	-0.02～0mm	12	-0.005～0mm	0.46	1.13	1.18	1.24	1.29	1.43	1個
0.5	0.4	0.05	2	4	45	±5	08-00237-05052	-0.02～0mm	12	-0.005～0mm	0.46	2.18	2.27	2.38	2.49	2.76	1個
0.5	0.4	0.05	3	4	45	±5	08-00237-05053	-0.02～0mm	12	-0.005～0mm	0.46	3.22	3.36	3.52	3.69	4.09	1個
0.5	0.4	0.05	4	4	45	±5	08-00237-05054	-0.02～0mm	12	-0.005～0mm	0.46	4.26	4.45	4.66	4.88	5.41	1個
0.5	0.4	0.05	5	4	45	±5	08-00237-05055	-0.02～0mm	12	-0.005～0mm	0.46	5.31	5.54	5.8	6.08	6.74	1個
0.5	0.4	0.05	6	4	45	±5	08-00237-05056	-0.02～0mm	12	-0.005～0mm	0.46	6.35	6.63	6.94	7.28	8.07	1個
0.5	0.4	0.1	1	4	45	±5	08-00237-05101	-0.02～0mm	12	-0.005～0mm	0.46	1.13	1.18	1.23	1.28	1.42	1個
0.5	0.4	0.1	2	4	45	±5	08-00237-05102	-0.02～0mm	12	-0.005～0mm	0.46	2.17	2.27	2.37	2.48	2.74	1個
0.5	0.4	0.1	3	4	45	±5	08-00237-05103	-0.02～0mm	12	-0.005～0mm	0.46	3.22	3.36	3.51	3.68	4.07	1個
0.5	0.4	0.1	4	4	45	±5	08-00237-05104	-0.02～0mm	12	-0.005～0mm	0.46	4.26	4.45	4.65	4.87	5.4	1個
0.5	0.4	0.1	5	4	45	±5	08-00237-05105	-0.02～0mm	12	-0.005～0mm	0.46	5.3	5.54	5.79	6.07	6.72	1個
0.5	0.4	0.1	6	4	45	±5	08-00237-05106	-0.02～0mm	12	-0.005～0mm	0.46	6.35	6.63	6.93	7.27	8.05	1個

通常単価(税別) (税込単価)	通常出荷日

10,120円 ( 11,132円 )	1日目
10,646円 ( 11,711円 )	1日目
9,398円 ( 10,338円 )	1日目
9,136円 ( 10,050円 )	1日目
9,136円 ( 10,050円 )	1日目
10,733円 ( 11,806円 )	1日目
11,673円 ( 12,840円 )	1日目
9,398円 ( 10,338円 )	1日目
9,136円 ( 10,050円 )	1日目
9,136円 ( 10,050円 )	1日目
10,733円 ( 11,806円 )	1日目
11,673円 ( 12,840円 )	1日目
9,135円 ( 10,049円 )	1日目
8,880円 ( 9,768円 )	1日目
8,880円 ( 9,768円 )	1日目
8,880円 ( 9,768円 )	1日目
10,976円 ( 12,074円 )	1日目
10,976円 ( 12,074円 )	1日目
9,135円 ( 10,049円 )	1日目
8,880円 ( 9,768円 )	1日目
8,880円 ( 9,768円 )	1日目
8,880円 ( 9,768円 )	1日目
10,976円 ( 12,074円 )	1日目
10,976円 ( 12,074円 )	1日目
6,046円 ( 6,651円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
61,481円 ( 67,629円 )	1日目
6,046円 ( 6,651円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
6,134円 ( 6,747円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目
5,067円 ( 5,574円 )	1日目

...

基本情報

基本情報

【特長】
・高硬度鋼用の無限コーティングプレミアムで耐チッピング性に優れ、びびりを抑えることにより仕上げ面が向上
・高能率加工が可能な4枚刃タイプ
・4枚刃で最小径Φ0.1からΦ6までを標準化

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
Φ0.1～Φ0.3の底刃は、軸中心まで刃がありません。削り残しにご注意ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
AE-CPR-N 銅電極用DLC超硬エンドミル高能率仕上げ用ロングネックラジアスタイプ
ユニオンツール
UDCRRS 6枚刃/10枚刃超硬合金・硬脆材加工用荒加工専用ロングネックラジアスエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミルのレビュー

4平均満足度：4.05件のレビュー

星5
20%
星4
60%
星3
20%
星2
0%
星1
0%

金型の加工に使用しています

満足度：4.02022/01/14

金型の部品の加工に使用しています。材質はSS、S55C、SKDの生材です。マシニングセンタにセットして深溝加工用に使用し...もっと読む

0人が参考にしています。

金型部品の加工

満足度：5.02021/02/19

工具にバックテーパーがしっかりついていて、コーナー部の加工時に全刃が当たらないためビビりにくいです。金型の加工にはいつ...もっと読む

0人が参考にしています。

ロング

満足度：4.02020/04/25

焼き入れ加工の際非常に硬い材質でも問題なく加工でき非常に助かります

0人が参考にしています。

加工

満足度：4.02019/05/06

いつもお世話になっております。硬度50度くらいに対して問題なく加工でき重宝しております

0人が参考にしています。

切削

満足度：3.02019/05/06

いつもお世話になっております。価格面と納期と工具の耐久性や切削面とバランスが非常によく利用しております

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル	MHRH230R 無限コーティングプレミアム高硬度用2枚刃ロングネックラジアスエンドミル	MHR430R 無限コーティング 4枚刃ロングネックラジアスエンドミル	MHRSH430RSF 無限コーティングプレミアムPlus 4枚刃ロングネックラジアスエンドミル	MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル	4枚刃テーパネックラジアスエンドミル MTNH430R
メーカー	日進工具	日進工具	日進工具	日進工具	日進工具	日進工具
通常価格	4,407円-	3,993円 -	5,067円 -	4,729円 -	3,625円 -	5,389円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目	在庫品1日目〜	1日目
加工用途（加工形状）	平面 / 側面 / 溝	平面 / 側面 / 溝	平面 / 側面 / 曲面	平面 / 側面 / 溝	平面 / 側面 / 曲面 / 溝	平面 / 側面 / 溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / チタン	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
