日進工具

銅電極・アルミ・プラ用　テーパーエンドミル DTE

カタログ |

数量スライド割引

通常単価(税別): 6,200円～36,140円

税込単価: 6,820円～39,754円

専用の刃形と専用超硬を採用し、鋭い切れ味が持続します。ワンランク上の仕上げ面精...

加工用途（加工形状）
溝 / テーパ側面
工具材質
超硬
被削材
アルミ / 銅 / 樹脂
ねじれ角
弱ネジレ(1～29°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2
コーナー形状
ピンカド
コーティング詳細
ノンコート
ねじれ角詳細 (°)
25
刃径公差
-0.05～-0.01mm
テーパ半角許容差
±5′

未確定：候補が68型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

工具素材	極超微粒子超硬合金
ねじれ角	25°
刃数	2刃数
加工用途	側面加工、溝加工
コーナー形状	ピン角

外形図

推奨切削条件

推奨切削条件表

被削材	銅		アルミニウム合金
切削速度	20～30m/min		60～90m/min
先端径	回転数	送り速度	回転数	送り速度
先端径	min^-1	mm/min	min^-1	mm/min
1	9,600	110	28,800	330
1.5	6,400	110	19,200	330
2	4,800	120	14,400	360
2.5	3,800	120	11,400	360
3	3,200	120	9,600	360
4	2,400	120	7,200	360
5	1,900	130	5,700	390
6	1,600	130	4,800	390
8	1,200	130	3,600	390
10	1,000	130	3,000	390

切削条件時の注意

切り込み量（D：刃径）

※切削油を使用してください｡
※回転数と送り速度は、同じ割合で調整してください｡
※鋼には、絶対に使用しないでください。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
-	-	-	-	-	-	-	-	◎	◎	◎	-	-

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

首角

(°)

最小発注数量

1	4	0.5	1.07	4	45	07-00313-00101	9	1個
1	4	1	1.14	4	45	07-00313-00102	9	1個
1	4	1.5	1.21	4	45	07-00313-00103	9	1個
1	4	2	1.28	4	45	07-00313-00104	9	1個
1	4	3	1.42	4	45	07-00313-00105	9	1個
1	4	4	1.56	4	45	07-00313-00106	9	1個
1	4	5	1.7	4	45	07-00313-00107	9	1個
1.5	5	0.5	1.59	4	45	07-00313-00151	9	1個
1.5	5	1	1.67	4	45	07-00313-00152	9	1個
1.5	5	1.5	1.76	4	45	07-00313-00153	9	1個
1.5	5	2	1.85	4	45	07-00313-00154	9	1個
1.5	5	3	2.02	4	45	07-00313-00155	9	1個
1.5	5	4	2.2	4	45	07-00313-00156	9	1個
1.5	5	5	2.37	4	45	07-00313-00157	-	1個
2	6	0.5	2.1	4	45	07-00313-00201	9	1個
2	6	1	2.21	4	45	07-00313-00202	9	1個
2	6	1.5	2.31	4	45	07-00313-00203	9	1個
2	6	2	2.42	4	45	07-00313-00204	9	1個
2	6	3	2.63	4	45	07-00313-00205	9	1個
2	6	4	2.84	4	45	07-00313-00206	-	1個
2	6	5	3.05	4	45	07-00313-00207	-	1個
2.5	8	0.5	2.64	4	45	07-00313-00251	9	1個
2.5	8	1	2.78	4	45	07-00313-00252	9	1個
2.5	8	1.5	2.92	4	45	07-00313-00253	9	1個
2.5	8	2	3.06	4	45	07-00313-00254	9	1個
2.5	8	3	3.34	4	45	07-00313-00255	-	1個
2.5	8	4	3.62	4	45	07-00313-00256	-	1個
2.5	8	5	3.9	4	45	07-00313-00257	-	1個
3	10	0.5	3.17	6	50	07-00313-00301	9	1個
3	10	1	3.35	6	50	07-00313-00302	9	1個
3	10	1.5	3.52	6	50	07-00313-00303	9	1個
3	10	2	3.7	6	50	07-00313-00304	9	1個
3	10	3	4.05	6	50	07-00313-00305	9	1個
3	10	4	4.4	6	50	07-00313-00306	9	1個
3	10	5	4.75	6	50	07-00313-00307	-	1個
4	15	0.5	4.26	6	50	07-00313-00401	9	1個
4	15	1	4.52	6	50	07-00313-00402	9	1個
4	15	1.5	4.79	6	50	07-00313-00403	9	1個
4	15	2	5.05	6	50	07-00313-00404	9	1個
4	15	3	5.57	6	50	07-00313-00405	-	1個
4	15	4	6.1	6	55	07-00313-00406	-	1個
4	15	5	6.62	6	55	07-00313-00407	-	1個
5	20	0.5	5.35	6	55	07-00313-00501	9	1個
5	20	1	5.7	6	55	07-00313-00502	-	1個
5	20	1.5	6.05	6	55	07-00313-00503	-	1個
5	20	2	6.39	6	55	07-00313-00504	-	1個
5	20	3	7.1	6	55	07-00313-00505	-	1個
5	20	4	7.8	8	60	07-00313-00506	-	1個
5	20	5	8.5	8	60	07-00313-00507	-	1個
6	20	0.5	6.35	6	60	07-00313-00601	-	1個
6	20	1	6.7	6	60	07-00313-00602	-	1個
6	20	1.5	7.05	6	60	07-00313-00603	-	1個
6	20	3	8.1	8	60	07-00313-00605	-	1個
6	20	4	8.8	8	65	07-00313-00606	-	1個
8	25	0.5	8.44	8	70	07-00313-00801	-	1個
8	25	1	8.87	8	70	07-00313-00802	-	1個
8	25	1.5	9.31	8	70	07-00313-00803	-	1個
8	25	2	9.74	8	70	07-00313-00804	-	1個
8	25	3	10.62	10	70	07-00313-00805	-	1個
8	25	4	11.5	10	80	07-00313-00806	-	1個

通常単価(税別) (税込単価)	通常出荷日

6,400円 ( 7,040円 )	1日目
6,400円 ( 7,040円 )	1日目
6,400円 ( 7,040円 )	1日目
6,400円 ( 7,040円 )	1日目
6,400円 ( 7,040円 )	1日目
6,490円 ( 7,139円 )	1日目
6,490円 ( 7,139円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,490円 ( 7,139円 )	1日目
6,490円 ( 7,139円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,490円 ( 7,139円 )	1日目
6,490円 ( 7,139円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,200円 ( 6,820円 )	1日目
6,490円 ( 7,139円 )	1日目
6,490円 ( 7,139円 )	1日目
6,667円 ( 7,334円 )	1日目
6,667円 ( 7,334円 )	1日目
6,667円 ( 7,334円 )	1日目
6,667円 ( 7,334円 )	1日目
6,667円 ( 7,334円 )	1日目
6,490円 ( 7,139円 )	1日目
6,490円 ( 7,139円 )	1日目
6,667円 ( 7,334円 )	1日目
6,667円 ( 7,334円 )	1日目
6,667円 ( 7,334円 )	1日目
6,667円 ( 7,334円 )	1日目
6,667円 ( 7,334円 )	1日目
8,378円 ( 9,216円 )	1日目
8,378円 ( 9,216円 )	1日目
6,667円 ( 7,334円 )	1日目
6,490円 ( 7,139円 )	1日目
7,552円 ( 8,307円 )	1日目
7,552円 ( 8,307円 )	1日目
7,552円 ( 8,307円 )	1日目
9,263円 ( 10,189円 )	1日目
9,499円 ( 10,449円 )	1日目
8,378円 ( 9,216円 )	1日目
8,378円 ( 9,216円 )	1日目
8,378円 ( 9,216円 )	1日目
8,378円 ( 9,216円 )	1日目
10,679円 ( 11,747円 )	1日目
14,337円 ( 15,771円 )	3日目
13,715円 ( 15,087円 )	3日目
16,240円 ( 17,864円 )	3日目
15,535円 ( 17,089円 )	3日目
19,175円 ( 21,093円 )	3日目
22,880円 ( 25,168円 )	3日目

基本情報

基本情報

専用の刃形と専用超硬を採用し、鋭い切れ味が持続します。ワンランク上の仕上げ面精度が得られます

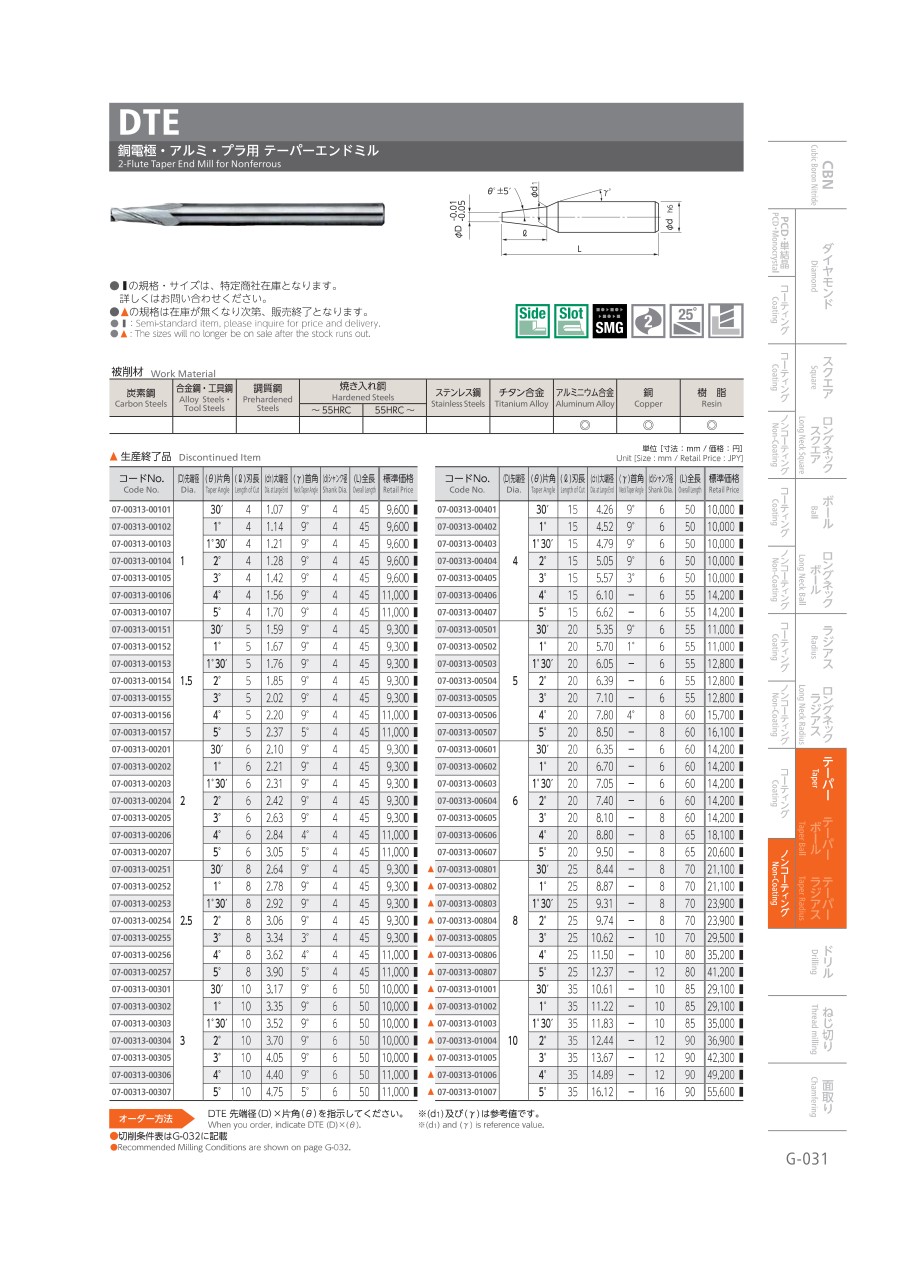

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
