日進工具

ダイヤモンドコーティング 2枚刃ロングネックボールエンドミル DCRB230

カタログ |

数量スライド割引

通常単価(税別): 9,204円～15,930円

税込単価: 10,124円～17,523円

【特長】・独自のダイヤモンドコーティングの採用で、グラファイトや高シリコンアル...

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
アルミ / グラファイト / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
非鉄用（ダイヤコート）
標準/追加工区分
メーカー標準品
刃数 (枚)
2
R精度 (μm)
±10
コーティング詳細
ダイヤモンド

未確定：候補が25型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

工具素材	超硬合金
ねじれ角	30°
表面処理	ダイヤモンドコーティング
刃数	2刃数
加工用途	曲面加工

外形図

推奨切削条件

推奨切削条件表

被削材 Work Material		グラファイト Graphite				アルミ合金ダイカスト Aluminum Alloy Die Casting
Rサイズ	有効長	回転数	送り速度	切り込み量		回転数	送り速度	切り込み量
Rサイズ	有効長	min^-1	mm/min	ap mm	ae mm	min^-1	mm/min	ap mm	ae mm
0.2	1	40,000	1,500	0.08	0.1	20,000	800	0.05	0.08
	2	40,000	1,200	0.05	0.1	20,000	600	0.02	0.05
	4	30,000	1,000	0.05	0.1	20,000	200	0.01	0.02
	6	30,000	800	0.03	0.1	20,000	120	0.01	0.01
0.3	3	30,000	1,500	0.1	0.2	20,000	1,000	0.05	0.1
	6	30,000	1,200	0.08	0.2	20,000	600	0.03	0.05
	9	25,000	1,000	0.07	0.15	18,000	400	0.01	0.02
	12	20,000	800	0.05	0.1	15,000	200	0.01	0.01
0.5	4	30,000	2,500	0.2	0.3	20,000	2,000	0.2	0.3
	6	25,000	2,000	0.15	0.3	20,000	1,500	0.1	0.3
	10	20,000	1,800	0.1	0.3	15,000	800	0.05	0.1
	16	18,000	1,200	0.08	0.2	12,000	500	0.03	0.08
	20	15,000	1,000	0.07	0.2	8,000	300	0.02	0.05
1	6	20,000	3,000	0.5	0.6	20,000	2,000	0.3	0.6
	10	20,000	2,500	0.3	0.6	20,000	1,500	0.3	0.6
	16	18,000	2,000	0.2	0.6	15,000	1,200	0.2	0.5
	20	15,000	1,500	0.2	0.5	10,000	1,000	0.1	0.2
	30	12,000	1,000	0.2	0.5	8,000	500	0.05	0.1
1.5	20	20,000	2,500	0.5	1	15,000	1,500	0.5	1
1.5	40	12,000	1,400	0.3	0.7	7,000	600	0.1	0.3
2	15	20,000	3,000	0.5	1.5	16,000	2,000	0.5	1.5
	30	15,000	2,500	0.5	1.5	12,000	1,500	0.5	1.2
	40	12,000	2,000	0.3	1	8,000	1,000	0.2	0.7
3	30	16,000	3,000	0.6	2	12,000	2,000	0.6	2
3	60	8,000	2,000	0.4	2	7,000	1,000	0.3	1

切削条件時の注意

※グラファイトの加工はグラファイト専用加工機をご使用ください。
また、加工時や作業時は粉塵の飛散、吸引防止のため、集塵機、防塵マスクをご使用ください。
※グラファイトの加工は乾式をお奨めします。
※ワークへ欠けが発生したり、精度の高い加工が必要な場合、送り速度を下げて調整してください。
※ビビリが発生する場合は、回転数と送り速度を同じ割合で下げてください。
また、主軸回転数が足りない場合も同様に同じ割合で下げてください。

適用被削材

炭素鋼	合金鋼工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材超硬合金
炭素鋼	合金鋼工具鋼	調質鋼	～55HRC	55HRC～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材超硬合金
-	-	-	-	-	-	-	-	-	-	-	◎	-

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

首角

(°)

首径

(mm)

最小発注数量

0.4	0.3	0.2	1	4	45	05-00520-00201	12	0.37	1個
0.4	0.3	0.2	2	4	45	05-00520-00202	12	0.37	1個
0.4	0.3	0.2	4	4	45	05-00520-00204	12	0.37	1個
0.4	0.3	0.2	6	4	45	05-00520-00206	12	0.37	1個
0.6	0.45	0.3	3	4	45	05-00520-00303	12	0.56	1個
0.6	0.45	0.3	6	4	45	05-00520-00306	12	0.56	1個
0.6	0.45	0.3	9	4	45	05-00520-00309	12	0.56	1個
0.6	0.45	0.3	12	4	45	05-00520-00312	12	0.56	1個
1	0.75	0.5	4	4	45	05-00520-00504	12	0.95	1個
1	0.75	0.5	6	4	45	05-00520-00506	12	0.95	1個
1	0.75	0.5	10	4	50	05-00520-00510	12	0.95	1個
1	0.75	0.5	16	4	50	05-00520-00516	12	0.95	1個
1	0.75	0.5	20	4	55	05-00520-00520	12	0.95	1個
2	1.5	1	6	4	45	05-00520-01006	12	1.94	1個
2	1.5	1	10	4	45	05-00520-01010	12	1.94	1個
2	1.5	1	16	4	50	05-00520-01016	12	1.94	1個
2	1.5	1	20	4	70	05-00520-01020	12	1.94	1個
2	1.5	1	30	4	70	05-00520-01030	12	1.94	1個
3	2.5	1.5	20	6	65	05-00520-01520	12	2.85	1個
3	2.5	1.5	40	6	90	05-00520-01540	12	2.85	1個
4	3	2	15	6	65	05-00520-02015	12	3.8	1個
4	3	2	30	6	70	05-00520-02030	12	3.8	1個
4	3	2	40	6	90	05-00520-02040	12	3.8	1個
6	6	3	30	6	80	05-00520-03030	-	5.8	1個
6	6	3	60	6	120	05-00520-03060	-	5.8	1個

通常単価(税別) (税込単価)	通常出荷日

9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
9,204円 ( 10,124円 )	1日目
13,688円 ( 15,057円 )	1日目
14,868円 ( 16,355円 )	1日目
13,216円 ( 14,538円 )	1日目
13,216円 ( 14,538円 )	1日目
14,868円 ( 16,355円 )	1日目
13,688円 ( 15,057円 )	1日目
15,930円 ( 17,523円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・独自のダイヤモンドコーティングの採用で、グラファイトや高シリコンアルミニウム合金の加工に対して高い耐久性を発揮。
・狭くて深い加工に適した首逃げタイプ

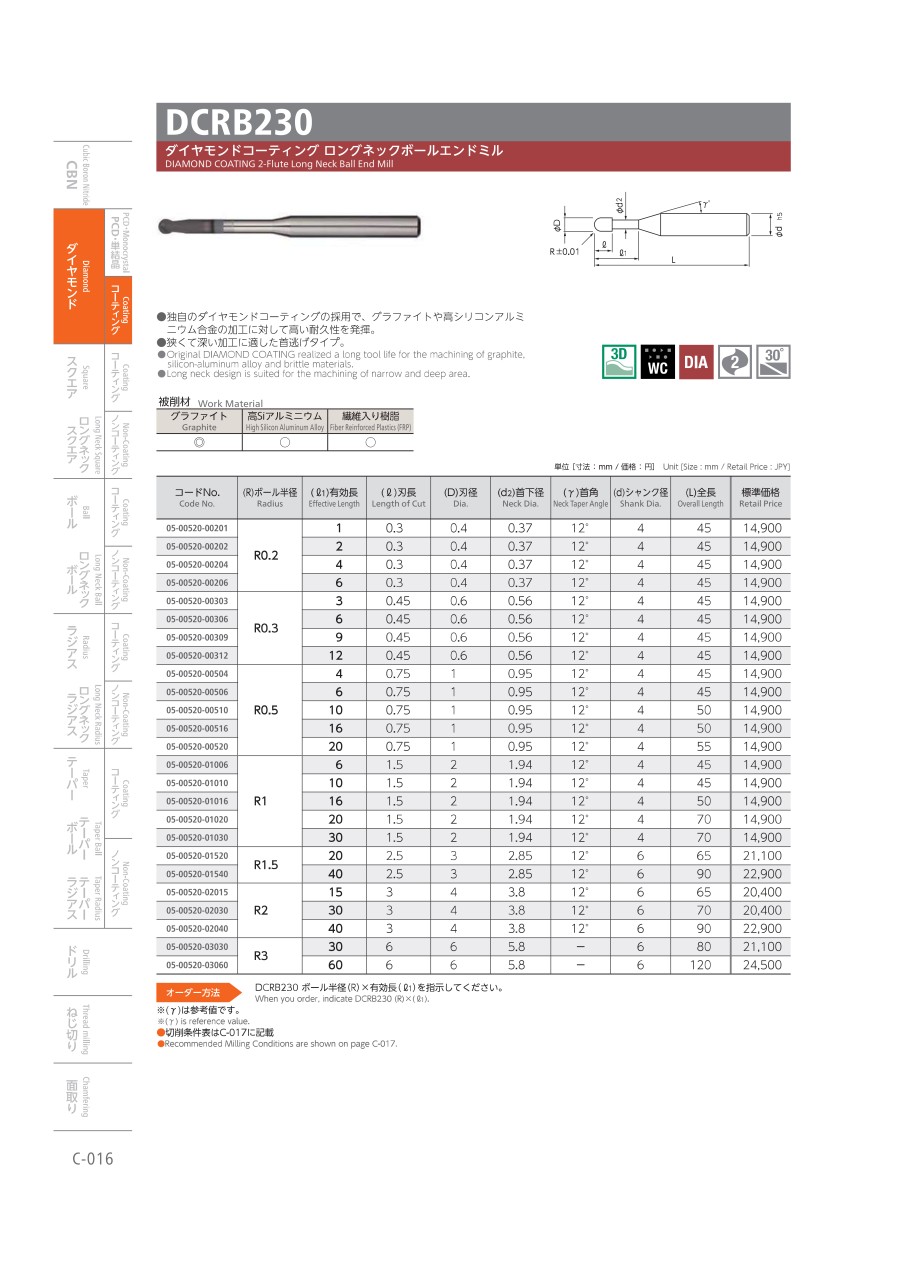

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンク・ストロングネックタイプ
オーエスジー
AE-LNBD-N 銅電極用DLC超硬エンドミル高精度仕上げ用2枚刃ロングネックボールタイプ
ユニオンツール
HMWCOAT 2枚刃ロングネックボールエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
