ダイヤモンドコーティング 2枚刃ロングネックエンドミル DCHR230
- 通常単価(税別)
- 11,151円～17,936円
- 税込単価
- 12,266円～19,730円
【特長】・独自のダイヤモンドコーティングの採用で、グラファイトや高シリコンアルミニウム合金の加工に対し...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
●狭くて深い加工に適した首逃げタイプ。
| 工具素材 | 超硬合金 |
|---|---|
| ねじれ角 | 30° |
| 表面処理 | ダイヤモンドコーティング |
| 刃数 | 2刃数 |
| 加工用途 | 溝加工、側面加工、平面加工 |
外形図
推奨切削条件
推奨切削条件表
| 被削材 | グラファイト | アルミ合金ダイカスト | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 等高線荒取り | 溝切削 | 等高線荒取り | 溝切削 | ||||||||||||
| 刃径 | 有効長 | 回転数 | 送り速度 | 切り込み量 | 回転数 | 送り速度 | 切り込み量 | 回転数 | 送り速度 | 切り込み量 | 回転数 | 送り速度 | 切り込み量 | ||
| min-1 | mm/min | ap mm | ae mm | min-1 | mm/min | ap mm | min-1 | mm/min | ap mm | ae mm | min-1 | mm/min | ap mm | ||
| 0.5 | 2 | 30,000 | 1,200 | 0.1 | 0.3 | 30,000 | 800 | 0.1 | 20,000 | 1,000 | 0.03 | 0.3 | 20,000 | 500 | 0.03 |
| 4 | 30,000 | 1,000 | 0.05 | 0.3 | 30,000 | 600 | 0.05 | 20,000 | 800 | 0.01 | 0.3 | 20,000 | 400 | 0.01 | |
| 6 | 25,000 | 800 | 0.03 | 0.3 | 25,000 | 500 | 0.03 | 20,000 | 600 | 0.01 | 0.3 | 20,000 | 300 | 0.01 | |
| 1 | 4 | 30,000 | 2,500 | 0.2 | 0.6 | 30,000 | 1,500 | 0.2 | 20,000 | 2,000 | 0.15 | 0.6 | 20,000 | 1,200 | 0.15 |
| 6 | 25,000 | 2,000 | 0.2 | 0.6 | 25,000 | 1,200 | 0.2 | 20,000 | 1,500 | 0.1 | 0.6 | 20,000 | 1,000 | 0.1 | |
| 8 | 20,000 | 1,500 | 0.1 | 0.6 | 20,000 | 1,000 | 0.1 | 20,000 | 1,000 | 0.07 | 0.6 | 20,000 | 700 | 0.07 | |
| 10 | 20,000 | 1,000 | 0.1 | 0.6 | 20,000 | 600 | 0.1 | 20,000 | 800 | 0.05 | 0.6 | 20,000 | 500 | 0.05 | |
| 1.5 | 6 | 25,000 | 2,500 | 0.3 | 1 | 25,000 | 1,600 | 0.3 | 20,000 | 2,000 | 0.2 | 1 | 20,000 | 1,500 | 0.2 |
| 12 | 16,000 | 1,800 | 0.2 | 1 | 16,000 | 1,000 | 0.2 | 16,000 | 1,500 | 0.05 | 1 | 16,000 | 1,000 | 0.05 | |
| 20 | 12,000 | 1,000 | 0.1 | 1 | 12,000 | 600 | 0.1 | 12,000 | 800 | 0.02 | 1 | 12,000 | 500 | 0.02 | |
| 2 | 6 | 20,000 | 3,000 | 0.5 | 1.2 | 20,000 | 2,000 | 0.5 | 20,000 | 2,000 | 0.5 | 1.2 | 20,000 | 1,500 | 0.5 |
| 10 | 20,000 | 2,500 | 0.5 | 1.2 | 20,000 | 1,600 | 0.5 | 20,000 | 1,500 | 0.3 | 1.2 | 20,000 | 1,000 | 0.3 | |
| 16 | 18,000 | 1,800 | 0.3 | 1.2 | 18,000 | 1,200 | 0.3 | 15,000 | 1,200 | 0.07 | 1.2 | 15,000 | 800 | 0.07 | |
| 20 | 15,000 | 1,200 | 0.2 | 1.2 | 15,000 | 800 | 0.2 | 10,000 | 1,000 | 0.03 | 1.2 | 10,000 | 600 | 0.03 | |
| 3 | 16 | 20,000 | 3,000 | 0.5 | 2 | 20,000 | 2,000 | 0.5 | 18,000 | 2,000 | 0.5 | 2 | 18,000 | 1,500 | 0.5 |
| 30 | 15,000 | 1,500 | 0.3 | 2 | 15,000 | 1,000 | 0.3 | 10,000 | 1,000 | 0.2 | 2 | 10,000 | 600 | 0.2 | |
| 4 | 20 | 18,000 | 3,000 | 0.8 | 2.5 | 18,000 | 2,000 | 0.8 | 16,000 | 2,000 | 0.8 | 2.5 | 16,000 | 1,500 | 0.8 |
| 40 | 9,000 | 1,500 | 0.4 | 2.5 | 9,000 | 1,000 | 0.4 | 8,000 | 1,000 | 0.4 | 2.5 | 8,000 | 600 | 0.4 | |
| 6 | 30 | 16,000 | 3,000 | 1 | 4 | 16,000 | 2,000 | 1 | 12,000 | 2,000 | 1 | 4 | 12,000 | 1,500 | 1 |
切削条件時の注意
※グラファイトの加工はグラファイト専用加工機をご使用ください。また、加工時や作業時は粉塵の飛散、吸引防止のため、集塵機、防塵マスクをご使用ください。
※グラファイトの加工は乾式をお奨めします。
※ワークへ欠けが発生したり、精度の高い加工が必要な場合、送り速度を下げて調整してください。
※ビビリが発生する場合は、回転数と送り速度を同じ割合で下げてください。また、主軸回転数が足りない場合も同様に同じ割合で下げてください。
適用被削材
| 炭素鋼 | 合金鋼 ・ 工具鋼 | 調質鋼 | 焼入れ鋼 | ステン レス鋼 | 耐熱 合金 | チタン鋼 | アルミ 合金 | 銅合金 | 樹脂 | グラフ ァイト | 硬脆材 ・ 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 55HRC | 55HRC ～ | |||||||||||
| - | - | - | - | - | - | - | - | - | - | - | ◎ | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
11,151円 ( 12,266円 ) | 1日目 |
14,337円 ( 15,771円 ) | 1日目 |
16,461円 ( 18,107円 ) | 1日目 |
15,930円 ( 17,523円 ) | 1日目 |
17,936円 ( 19,730円 ) | 1日目 |
16,461円 ( 18,107円 ) | 1日目 |

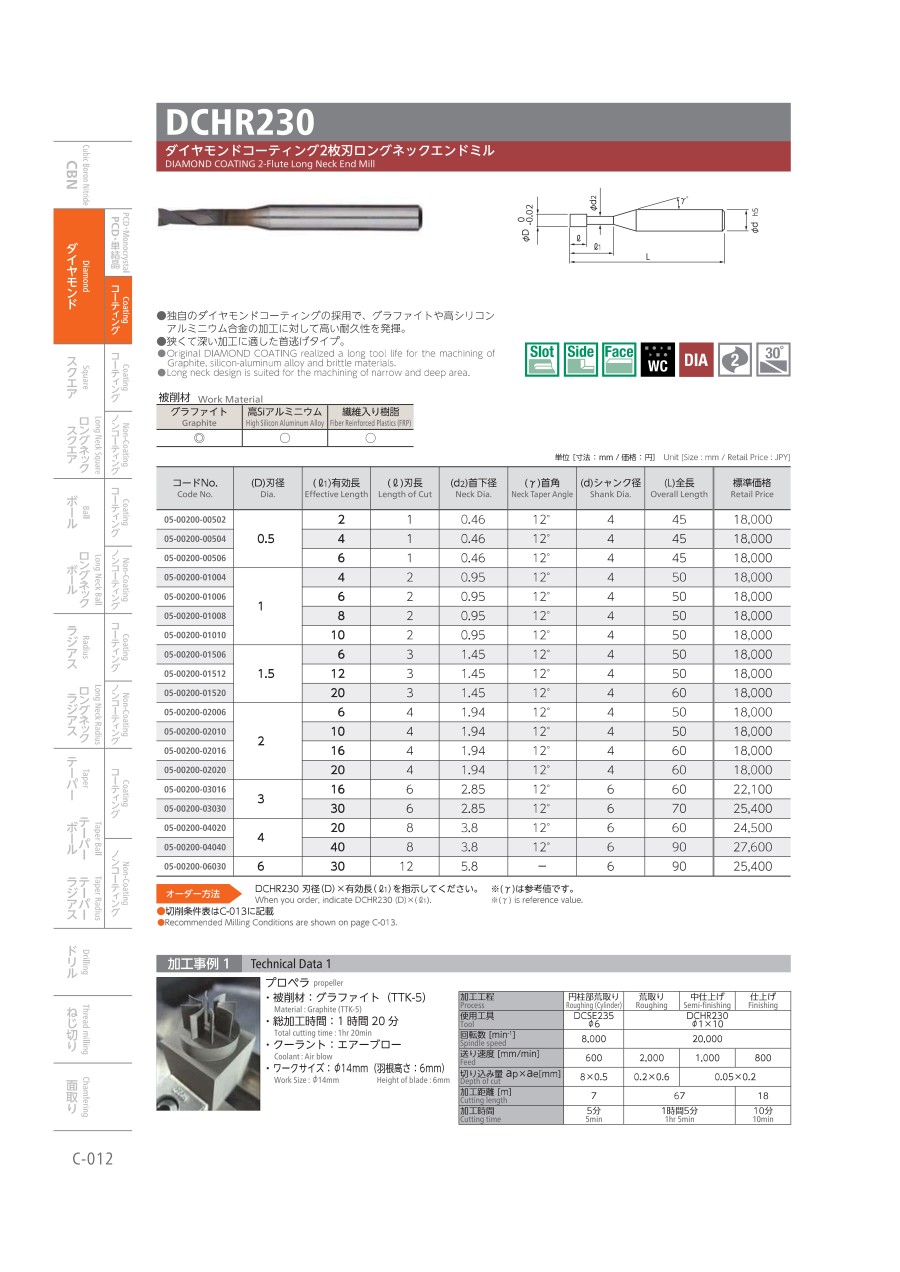

カタログ
