Xコーティング ミニチュアボールエンドミル NCB-2X
- 加工用途（加工形状）
- 側面 / 曲面 / 彫込み / R溝
- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 2
- シャンク径 (mm)
- 3
- 全長 (mm)
- 35
- R精度 (μm)
- ±10
- コーティング詳細
- TiCN
- 首角 (°)
- 9
商品情報
製品特長・仕様
製品の基本仕様・特長
Xコーティング
Xコーティングは、TiCN（チタンカーボンナイトライド）系のコーティングです。皮膜硬度Hv3,000と高く、その密着力も優れたコーティングですが、耐熱性が500℃と低い為、切削速度100m/min以上の高速加工領域では切削加工時に発生する切削熱に対応できない欠点もあります。従って、切削熱を緩和する湿式クーラントを用いた一般的な切削加工（切削速度 100m/min以下）で威力を発揮します。
| 工具素材 | 超微粒子超硬合金 |
|---|---|
| ねじれ角 | 30° |
| 表面処理 | Xコーティング |
| 刃数 | 2刃数 |
| 加工用途 | 曲面加工 |
外形図
推奨切削条件
推奨切削条件表
| 被削材 | 炭素鋼・合金鋼・調質鋼 S50C・SCM・SKD・SUS・HPM・NAK | |
|---|---|---|
| 切削速度 | 60～80m/min | |
| Rサイズ | 回転数 | 送り速度 |
| min-1 | mm/min | |
| 0.2 | 50,000 | 800 |
| 0.25 | 50,000 | 800 |
| 0.3 | 42,500 | 870 |
| 0.4 | 32,000 | 930 |
| 0.5 | 25,500 | 930 |
| 0.75 | 17,000 | 930 |
| 0.8 | 16,000 | 930 |
切削条件時の注意
切り込み量（R：ボール半径）
※回転数と送り速度は、同じ割合で調整してください｡
適用被削材
| 炭素鋼 | 合金鋼 ・ 工具鋼 | 調質鋼 | 焼入れ鋼 | ステンレス鋼 | 耐熱合金 | チタン鋼 | アルミ合金 | 銅合金 | 樹脂 | グラファイト | 硬脆材 ・ 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 55HRC | 55HRC ～ | |||||||||||
| ◎ | ◎ | ◎ | - | - | ○ | - | - | ○ | ○ | ○ | - | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,257円 ( 7,983円 ) | 1日目 |
6,785円 ( 7,464円 ) | 1日目 |
7,080円 ( 7,788円 ) | 1日目 |
6,334円 ( 6,967円 ) | 1日目 |
8,710円 ( 9,581円 ) | 3日目 |
8,710円 ( 9,581円 ) | 3日目 |
7,000円 ( 7,700円 ) | 1日目 |
8,710円 ( 9,581円 ) | 3日目 |
6,962円 ( 7,658円 ) | 1日目 |
9,750円 ( 10,725円 ) | 3日目 |
9,100円 ( 10,010円 ) | 3日目 |
7,000円 ( 7,700円 ) | 1日目 |

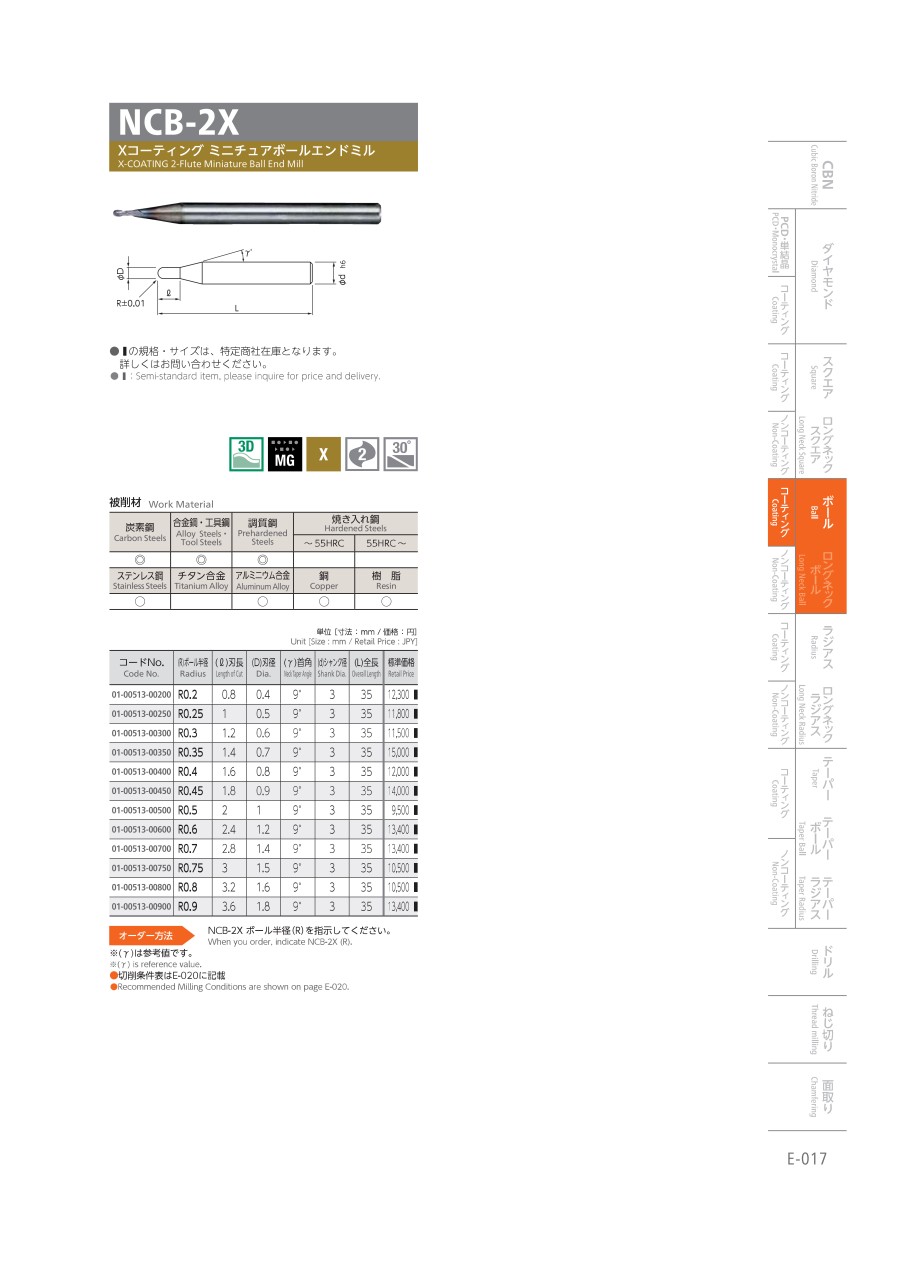

カタログ
