テーパーロング刃エンドミル NTEL-4

テーパーロング刃エンドミル NTEL-4

カタログ |

通常単価(税別): 8,315円～34,106円

税込単価: 9,147円～37,517円

通常出荷日：1日目

【被削材】〇：炭素鋼、合金鋼・工具鋼、調質鋼、ステンレス鋼、樹脂◎：アルミニウム合金、銅

詳細を確認

未確定：候補が23型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

テーパーロング刃エンドミル NTEL-4 特長画像

工具素材	超微粒子超硬合金
ねじれ角	40°
刃数	4刃数
加工用途	側面加工、溝加工

外形図

テーパーロング刃エンドミル NTEL-4 外形図

推奨切削条件

推奨切削条件表

被削材	炭素鋼 S50C		合金鋼 SCM・SKD・SUS		調質鋼 HPM・NAK
切削速度	17m/min		15m/min		12m/min
先端径	回転数	送り速度	回転数	送り速度	回転数	送り速度
先端径	min^-1	mm/min	min^-1	mm/min	min^-1	mm/min
3	1,850	110	1,600	90	1,300	65
4	1,400	110	1,200	90	1,000	65
5	1,100	110	950	90	800	65
6	950	110	800	90	650	65

切削条件時の注意

テーパーロング刃エンドミル NTEL-4 切り込み量

切り込み量（D：先端径）

※切削油を使用してください。
※回転数と送り速度は、同じ割合で調整してください。
※側面加工ではダウンカットをお奨めします。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
○	○	○	-	-	○	-	-	◎	◎	○	-	-

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

片角

(°)

大端径

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

首角

(°)

最小発注数量

3	20	0.5	3.35	6	60	01-00324-00301	9	1個
3	20	2	4.4	6	60	01-00324-00304	9	1個
3	20	2.5	4.75	6	60	01-00324-00305	9	1個
3	20	4	5.8	6	60	01-00325-00301	4	1個
4	25	0.5	4.44	6	60	01-00324-00401	9	1個
4	25	1.5	5.31	6	60	01-00324-00403	9	1個
4	25	2.5	6.19	6	60	01-00324-00405	-	1個
4	25	4	7.5	8	65	01-00325-00401	4	1個
4	25	5	8.38	8	65	01-00324-00407	-	1個
5	30	1	6.05	6	65	01-00324-00502	-	1個
5	30	1.5	6.57	8	65	01-00324-00503	9	1個
5	30	2	7.09	8	70	01-00324-00504	9	1個
5	30	2.5	7.62	8	70	01-00324-00505	2.5	1個
5	30	3	8.14	8	75	01-00324-00506	-	1個
5	30	4	9.2	10	80	01-00325-00501	4	1個
5	30	5	10.25	10	80	01-00324-00507	-	1個
6	35	0.5	6.61	8	70	01-00324-00601	9	1個
6	35	1	7.22	8	70	01-00324-00602	9	1個
6	35	1.5	7.83	8	70	01-00324-00603	1.5	1個
6	35	2	8.44	8	80	01-00324-00604	-	1個
6	35	2.5	9.05	10	85	01-00324-00605	9	1個
6	35	3	9.67	10	85	01-00324-00606	-	1個
6	35	4	10.89	10	90	01-00325-00601	-	1個

通常単価(税別) (税込単価)	通常出荷日

8,315円 ( 9,147円 )	1日目
8,319円 ( 9,151円 )	1日目
8,315円 ( 9,147円 )	1日目
10,595円 ( 11,655円 )	1日目
9,731円 ( 10,704円 )	1日目
9,731円 ( 10,704円 )	1日目
11,328円 ( 12,461円 )	1日目
16,445円 ( 18,090円 )	1日目
14,042円 ( 15,446円 )	1日目
12,154円 ( 13,369円 )	1日目
14,042円 ( 15,446円 )	1日目
14,042円 ( 15,446円 )	1日目
14,455円 ( 15,901円 )	1日目
14,455円 ( 15,901円 )	1日目
20,478円 ( 22,526円 )	1日目
17,464円 ( 19,210円 )	1日目
14,042円 ( 15,446円 )	1日目
14,042円 ( 15,446円 )	1日目
14,042円 ( 15,446円 )	1日目
16,874円 ( 18,561円 )	1日目
20,119円 ( 22,131円 )	1日目
20,119円 ( 22,131円 )	1日目
34,106円 ( 37,517円 )	1日目

詳細情報

基本情報

基本情報

【被削材】
〇：炭素鋼、合金鋼・工具鋼、調質鋼、ステンレス鋼、樹脂
◎：アルミニウム合金、銅

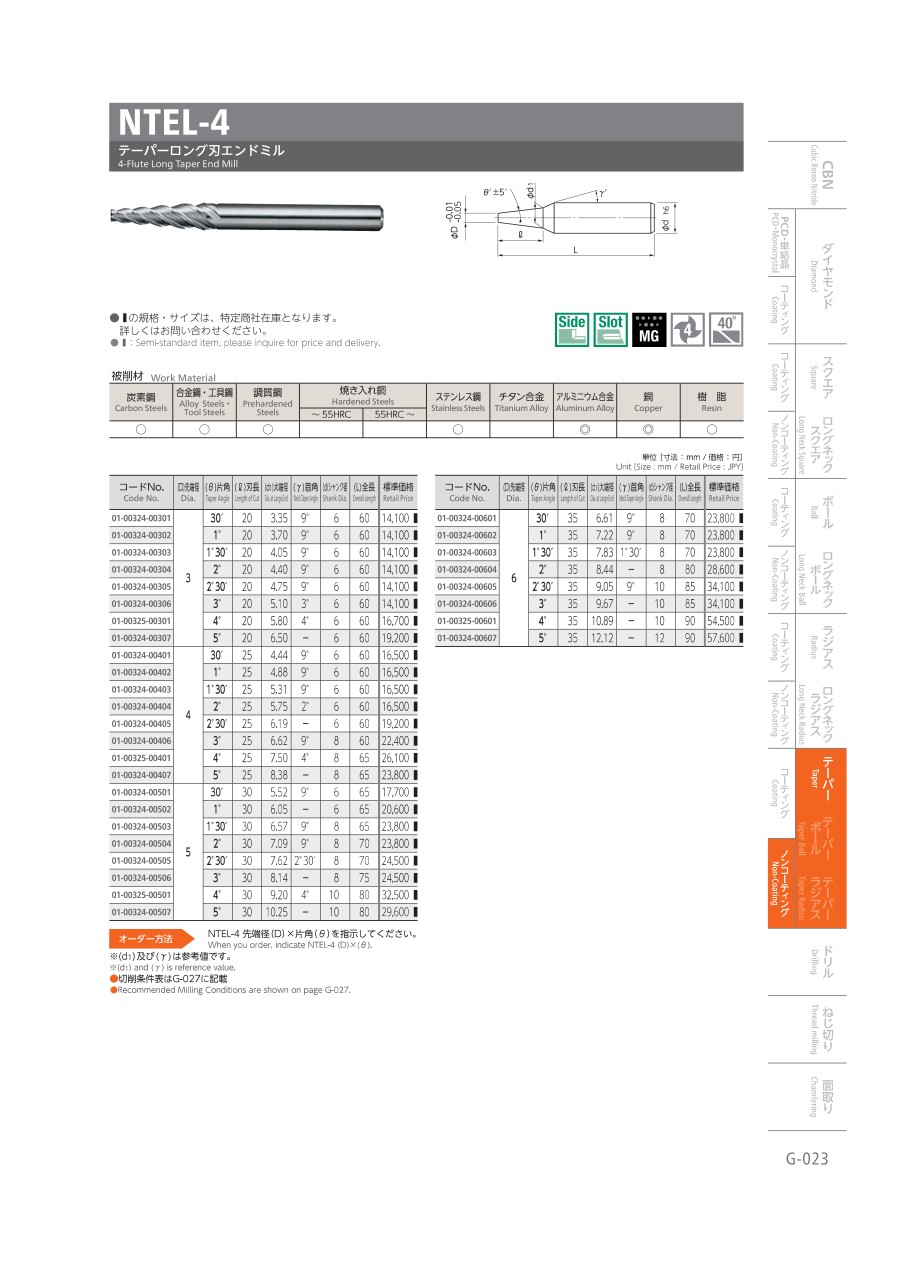

カタログ

商品TOP

カタログ (見開き版)

G-023

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
