Xコーティング テーパーエンドミル NTE-4X
- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 4
- コーナー形状
- アタリ付き
- コーティング詳細
- TiCN
- ねじれ角詳細 (°)
- 30
- 刃径公差
- -0.05～-0.01mm
- テーパ半角許容差
- ±5′
ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
未確定：候補が24型番あります。
商品情報
製品特長・仕様
製品の基本仕様・特長
| 工具素材 | 超微粒子超硬合金 |
|---|---|
| ねじれ角 | 30° |
| 表面処理 | Xコーティング |
| 刃数 | 4刃数 |
| 加工用途 | 溝加工、側面加工 |
外形図
推奨切削条件
推奨切削条件表
| 被削材 | 炭素鋼 S50C | 合金鋼 SCM・SKD・SUS | 調質鋼 HPM・NAK | |||
|---|---|---|---|---|---|---|
| 切削速度 | 35～45m/min | 30～40m/min | 25～30m/min | |||
| 先端径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
| min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | |
| 3 | 3,700 | 220 | 3,200 | 180 | 2,650 | 130 |
| 4 | 2,800 | 220 | 2,400 | 180 | 2,000 | 130 |
| 5 | 2,200 | 220 | 1,900 | 180 | 1,600 | 130 |
| 6 | 1,900 | 220 | 1,600 | 180 | 1,300 | 130 |
切削条件時の注意
切り込み量（D：先端径）
※切削油の使用をお奨めします。
※回転数と送り速度は同じ割合で調整してください。
※側面加工ではダウンカットをお奨めします。
※回転数と送り速度は同じ割合で調整してください。
※側面加工ではダウンカットをお奨めします。
適用被削材
| 炭素鋼 | 合金鋼 ・ 工具鋼 | 調質鋼 | 焼入れ鋼 | ステンレス鋼 | 耐熱合金 | チタン鋼 | アルミ合金 | 銅合金 | 樹脂 | グラファイト | 硬脆材 ・ 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 55HRC | 55HRC ～ | |||||||||||
| ◎ | ◎ | ◎ | - | - | ○ | - | - | ○ | ○ | ○ | - | - |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,077円 ( 7,785円 ) | 1日目 |
10,464円 ( 11,510円 ) | 3日目 |
7,077円 ( 7,785円 ) | 1日目 |
7,313円 ( 8,044円 ) | 1日目 |
7,313円 ( 8,044円 ) | 1日目 |
11,323円 ( 12,455円 ) | 1日目 |
8,551円 ( 9,406円 ) | 1日目 |
14,813円 ( 16,294円 ) | 3日目 |
9,967円 ( 10,964円 ) | 1日目 |
9,967円 ( 10,964円 ) | 1日目 |
15,097円 ( 16,607円 ) | 1日目 |
16,376円 ( 18,014円 ) | 3日目 |
17,871円 ( 19,658円 ) | 3日目 |
18,414円 ( 20,255円 ) | 3日目 |
19,773円 ( 21,750円 ) | 3日目 |
20,792円 ( 22,871円 ) | 3日目 |
24,190円 ( 26,609円 ) | 3日目 |
44,897円 ( 49,387円 ) | 3日目 |
30,237円 ( 33,261円 ) | 3日目 |
32,072円 ( 35,279円 ) | 3日目 |
34,178円 ( 37,596円 ) | 3日目 |
42,078円 ( 46,286円 ) | 3日目 |
49,091円 ( 54,000円 ) | 3日目 |
58,855円 ( 64,741円 ) | 3日目 |
詳細情報
基本情報
【被削材】
〇：ステンレス鋼、アルミニウム合金、銅、樹脂
◎：炭素鋼、合金鋼・工具鋼、調質鋼
ご注意
- 〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

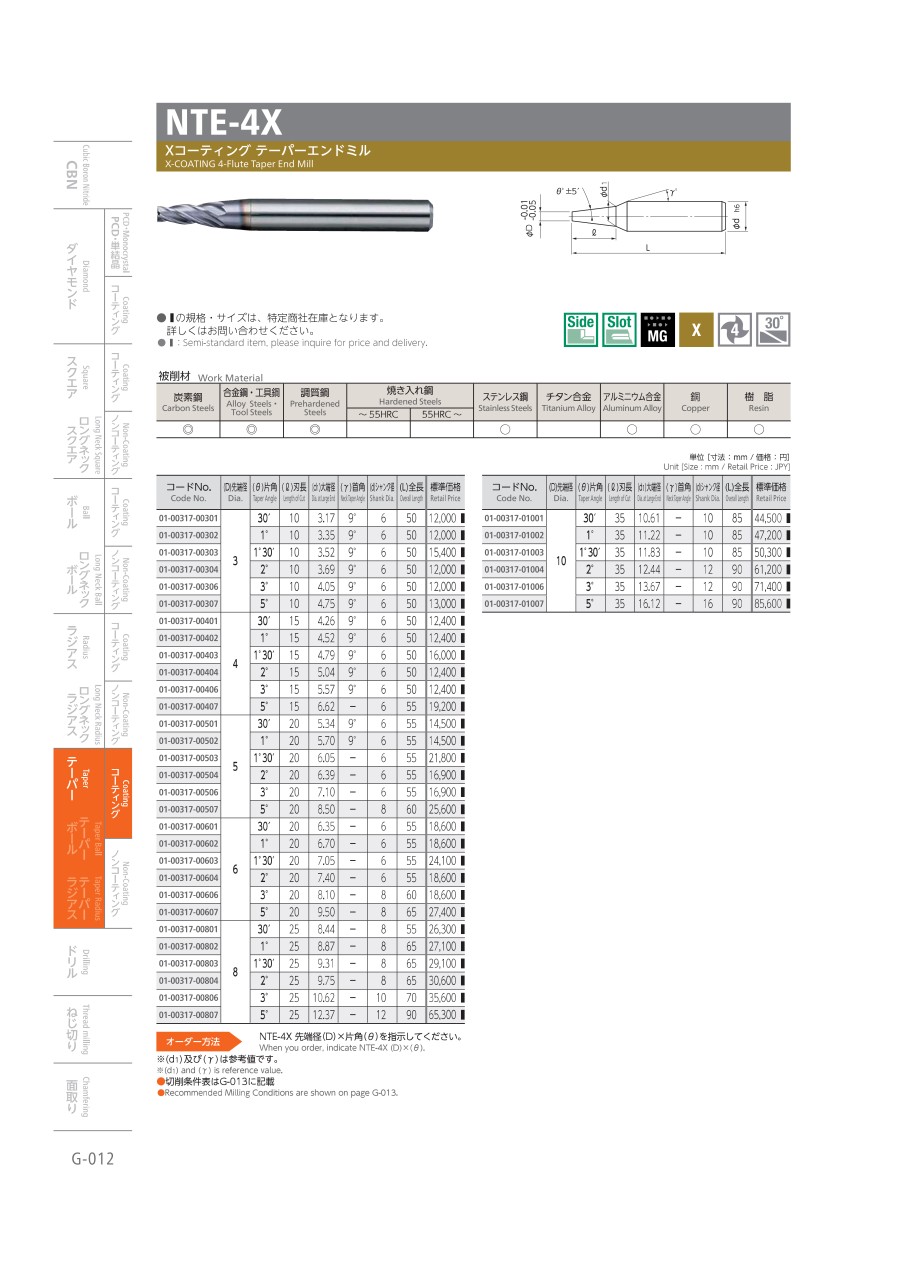

カタログ
