チャンピオンソリッドロング刃エンドミル NCL-4
- 通常単価(税別)
- 7,021円～10,561円特別価格
- 税込単価
- 7,723円～11,617円特別価格
【特長】・刃長が3倍の汎用タイプのノンコートエンドミルです。
- 再コーティングは、メーカーオリジナルコートとは異なります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
| 工具素材 | 超微粒子超硬合金 |
|---|---|
| ねじれ角 | 30° |
| 刃数 | 4刃数 |
| 加工用途 | 側面加工、平面加工 |
外形図
推奨切削条件
推奨切削条件表
| 被削材 | 炭素鋼 S50C | 合金鋼 SCM・SKD・SUS | 調質鋼 HPM・NAK | |||
|---|---|---|---|---|---|---|
| 切削速度 | 20～25m/min | 15～20m/min | 10～15m/min | |||
| 刃径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
| min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | |
| 2 | 3,200 | 120 | 2,800 | 100 | 2,400 | 90 |
| 3 | 2,100 | 130 | 1,900 | 110 | 1,600 | 100 |
| 4 | 1,600 | 130 | 1,400 | 110 | 1,200 | 100 |
| 5 | 1,300 | 140 | 1,100 | 120 | 1,000 | 110 |
| 6 | 1,100 | 140 | 930 | 120 | 800 | 110 |
| 8 | 800 | 140 | 700 | 120 | 600 | 110 |
| 10 | 640 | 140 | 560 | 120 | 480 | 110 |
| 12 | 530 | 140 | 460 | 120 | 400 | 110 |
切削条件時の注意
切込み量（D：刃径）
※切削油を使用してください｡
※側面切削でのみ、使用してください。
※回転数と送り速度は同じ割合で調整してください｡
適用被削材
| 炭素鋼 | 合金鋼 ・ 工具鋼 | 調質鋼 | 焼入れ鋼 | ステンレス鋼 | 耐熱合金 | チタン鋼 | アルミ合金 | 銅合金 | 樹脂 | グラファイト | 硬脆材 ・ 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 55HRC | 55HRC ～ | |||||||||||
| ○ | ○ | ○ | - | - | ○ | - | - | ◎ | ◎ | ◎ | - | - |

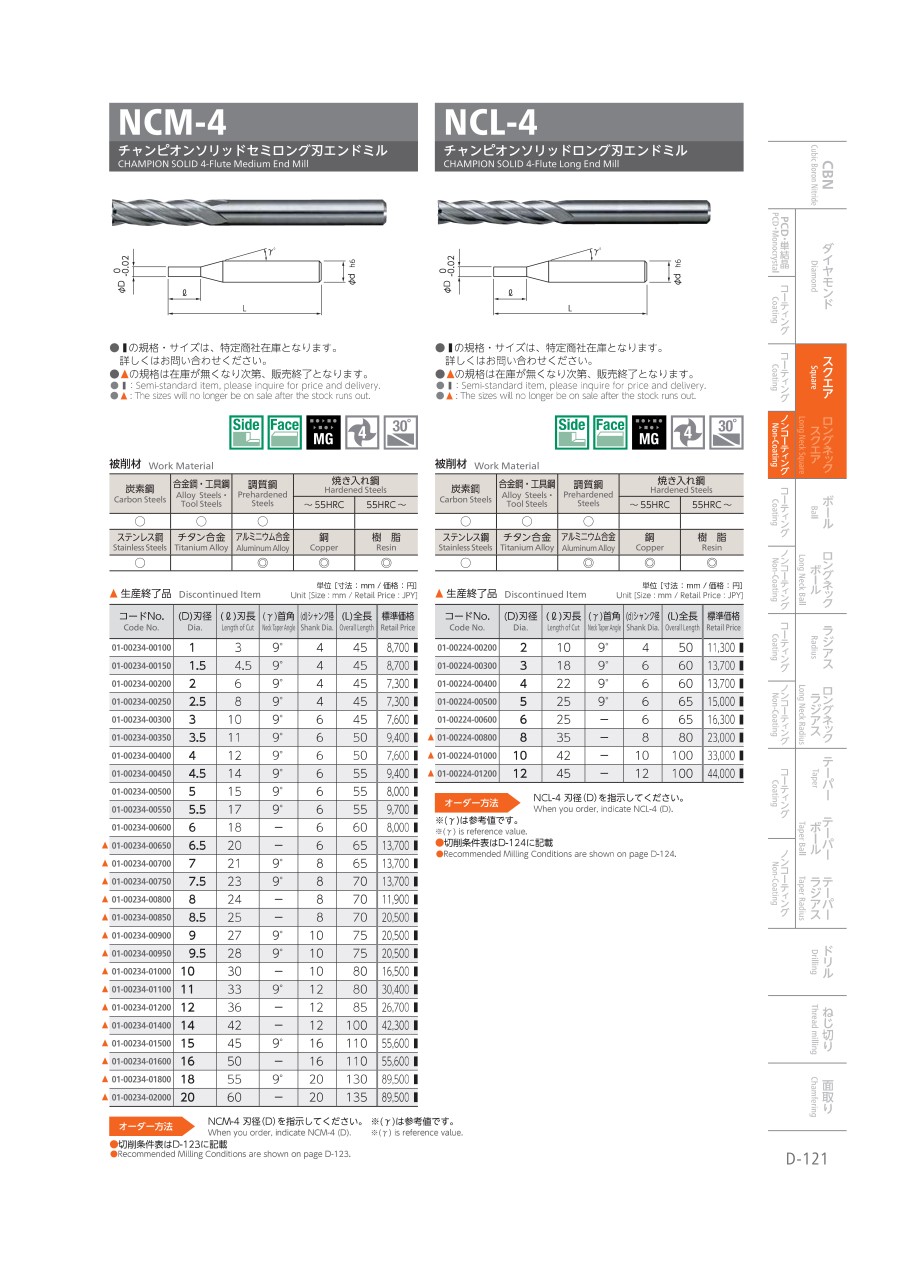

カタログ
