チャンピオンソリッドエンドミル NC-2
- 通常単価(税別)
- 4,408円～6,134円
- 税込単価
- 4,849円～6,747円
通常出荷日：1日目
【特長】・刃長が2倍の汎用タイプのノンコートエンドミルです。
- 再コーティングは、メーカーオリジナルコートとは異なります。
未確定：候補が24型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
| 工具素材 | 超微粒子超硬合金 |
|---|---|
| ねじれ角 | 30° |
| 刃数 | 2刃数 |
| 加工用途 | 溝加工、側面加工、平面加工 |
外形図
推奨切削条件
推奨切削条件表
| 被削材 | 炭素鋼 S50C | 合金鋼 SCM・SKD・SUS | 調質鋼 HPM・NAK | アルミニウム合金 | 銅 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 切削速度 | 40～50m/min | 35～45m/min | 25～35m/min | 60～100m/min | 40～80m/min | ||||||||||
| 刃径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | |||||
| min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | ||||||
| 側面 | 溝 | 側面 | 溝 | 側面 | 溝 | 側面 | 溝 | 側面 | 溝 | ||||||
| 0.5 | 28,700 | 130 | 60 | 25,500 | 100 | 50 | 19,100 | 90 | 45 | 50,000 | 250 | 100 | 38,200 | 180 | 80 |
| 0.8 | 17,900 | 130 | 60 | 15,900 | 100 | 50 | 11,900 | 90 | 45 | 50,000 | 250 | 100 | 23,900 | 180 | 80 |
| 1 | 14,300 | 150 | 60 | 12,700 | 100 | 50 | 9,600 | 90 | 45 | 25,500 | 300 | 120 | 19,100 | 220 | 100 |
| 1.5 | 9,600 | 150 | 60 | 8,500 | 100 | 50 | 6,400 | 90 | 45 | 17,000 | 300 | 120 | 12,700 | 220 | 100 |
| 2 | 7,200 | 150 | 60 | 6,400 | 100 | 50 | 4,800 | 90 | 45 | 12,700 | 300 | 120 | 9,600 | 220 | 100 |
| 3 | 4,800 | 180 | 70 | 4,200 | 130 | 55 | 3,200 | 100 | 50 | 8,500 | 350 | 150 | 6,400 | 250 | 110 |
| 4 | 3,600 | 180 | 70 | 3,200 | 130 | 55 | 2,400 | 100 | 50 | 6,400 | 350 | 150 | 4,800 | 250 | 110 |
| 5 | 2,900 | 200 | 80 | 2,500 | 150 | 60 | 1,900 | 120 | 55 | 5,100 | 400 | 180 | 3,800 | 300 | 130 |
| 6 | 2,400 | 200 | 80 | 2,100 | 150 | 60 | 1,600 | 120 | 55 | 4,200 | 400 | 180 | 3,200 | 300 | 130 |
| 7 | 2,000 | 200 | 80 | 1,800 | 150 | 60 | 1,400 | 120 | 55 | 3,600 | 400 | 180 | 2,700 | 300 | 130 |
| 8 | 1,800 | 200 | 80 | 1,600 | 150 | 60 | 1,200 | 120 | 55 | 3,200 | 400 | 180 | 2,400 | 300 | 130 |
| 9 | 1,600 | 200 | 80 | 1,400 | 150 | 60 | 1,100 | 120 | 55 | 2,800 | 400 | 180 | 2,100 | 300 | 130 |
| 10 | 1,400 | 200 | 80 | 1,300 | 150 | 60 | 1,000 | 120 | 55 | 2,500 | 400 | 180 | 1,900 | 300 | 130 |
| 11 | 1,300 | 200 | 80 | 1,200 | 150 | 60 | 870 | 120 | 55 | 2,300 | 400 | 180 | 1,700 | 300 | 130 |
| 12 | 1,200 | 200 | 80 | 1,100 | 150 | 60 | 800 | 120 | 55 | 2,100 | 400 | 180 | 1,600 | 300 | 130 |
| 14 | 1,020 | 200 | 80 | 910 | 150 | 60 | 680 | 120 | 55 | 1,800 | 400 | 180 | 1,400 | 300 | 130 |
| 15 | 960 | 200 | 80 | 850 | 150 | 60 | 640 | 120 | 55 | 1,700 | 400 | 180 | 1,300 | 300 | 130 |
| 16 | 900 | 200 | 80 | 800 | 150 | 60 | 600 | 120 | 55 | 1,600 | 400 | 180 | 1,200 | 300 | 130 |
| 18 | 800 | 200 | 80 | 710 | 150 | 60 | 530 | 120 | 55 | 1,400 | 400 | 180 | 1,100 | 300 | 130 |
| 20 | 720 | 200 | 80 | 640 | 150 | 60 | 480 | 120 | 55 | 1,300 | 400 | 180 | 1,000 | 300 | 130 |
切削条件時の注意
切込み量（D：刃径）
※切削油を使用してください。
※回転数と送り速度は同じ割合で調整してください｡
適用被削材
| 炭素鋼 | 合金鋼 ・ 工具鋼 | 調質鋼 | 焼入れ鋼 | ステンレス鋼 | 耐熱合金 | チタン鋼 | アルミ合金 | 銅合金 | 樹脂 | グラファイト | 硬脆材 ・ 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 55HRC | 55HRC ～ | |||||||||||
| ○ | ○ | ○ | - | - | ○ | - | - | ◎ | ◎ | ◎ | - | - |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,934円 ( 5,427円 ) | 1日目 |
4,934円 ( 5,427円 ) | 1日目 |
4,934円 ( 5,427円 ) | 1日目 |
4,934円 ( 5,427円 ) | 1日目 |
4,934円 ( 5,427円 ) | 1日目 |
4,408円 ( 4,849円 ) | 1日目 |
4,480円 ( 4,928円 ) | 1日目 |
4,480円 ( 4,928円 ) | 1日目 |
4,480円 ( 4,928円 ) | 1日目 |
4,480円 ( 4,928円 ) | 1日目 |
4,480円 ( 4,928円 ) | 1日目 |
4,480円 ( 4,928円 ) | 1日目 |
4,480円 ( 4,928円 ) | 1日目 |
4,480円 ( 4,928円 ) | 1日目 |
4,480円 ( 4,928円 ) | 1日目 |
4,480円 ( 4,928円 ) | 1日目 |
4,480円 ( 4,928円 ) | 1日目 |
4,667円 ( 5,134円 ) | 1日目 |
5,867円 ( 6,454円 ) | 1日目 |
4,667円 ( 5,134円 ) | 1日目 |
5,867円 ( 6,454円 ) | 1日目 |
5,134円 ( 5,647円 ) | 1日目 |
6,134円 ( 6,747円 ) | 1日目 |
5,134円 ( 5,647円 ) | 1日目 |

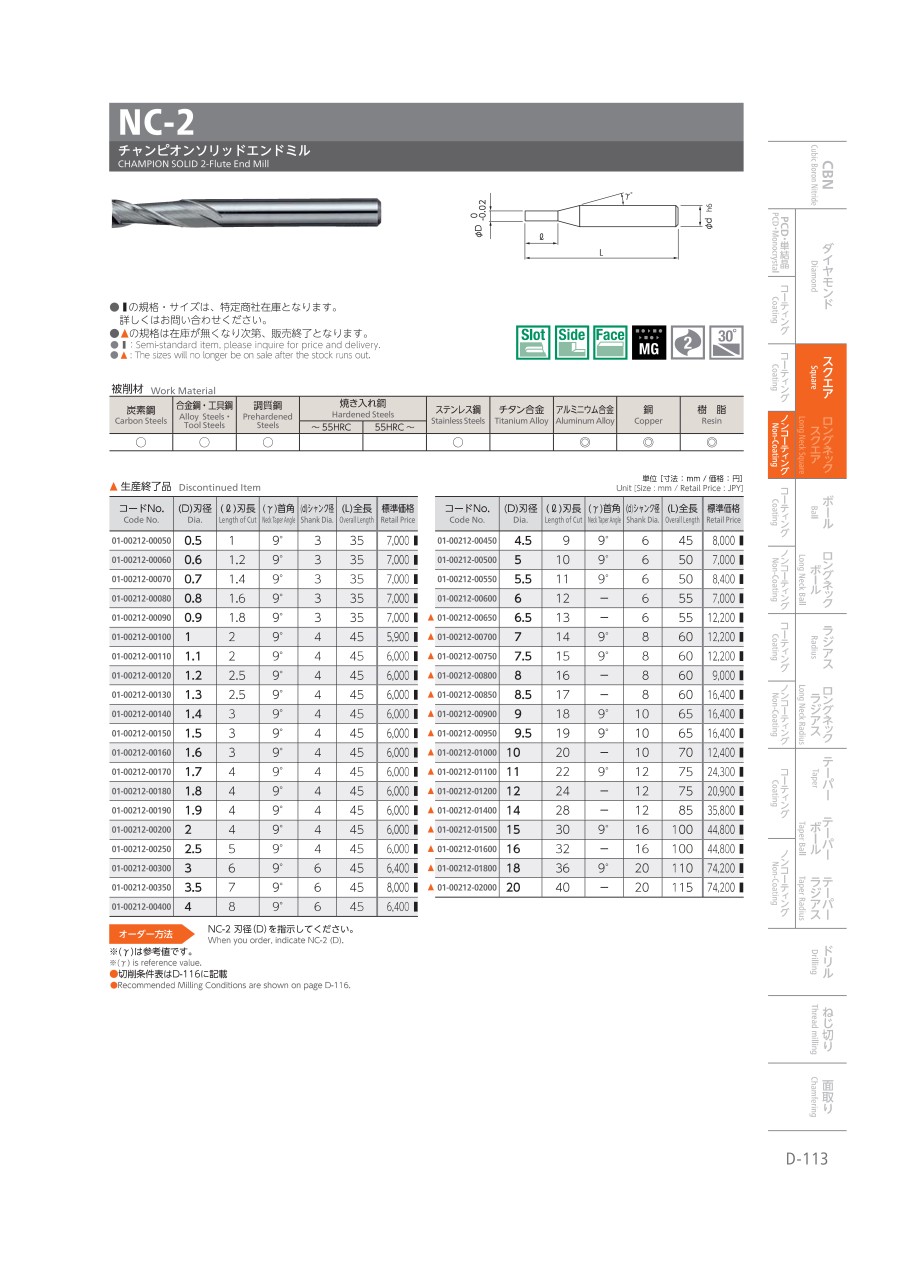

カタログ
