日進工具

パワーソリッドエンドミル NE-4

カタログ |

通常単価(税別): 5,200円～40,176円

税込単価: 5,720円～44,194円

通常出荷日：1日目

【特長】・45°強ネジレの4枚刃ノンコートエンドミルです。・加工用途：側面加工・平面加工

再コーティングは、メーカーオリジナルコートとは異なります。

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

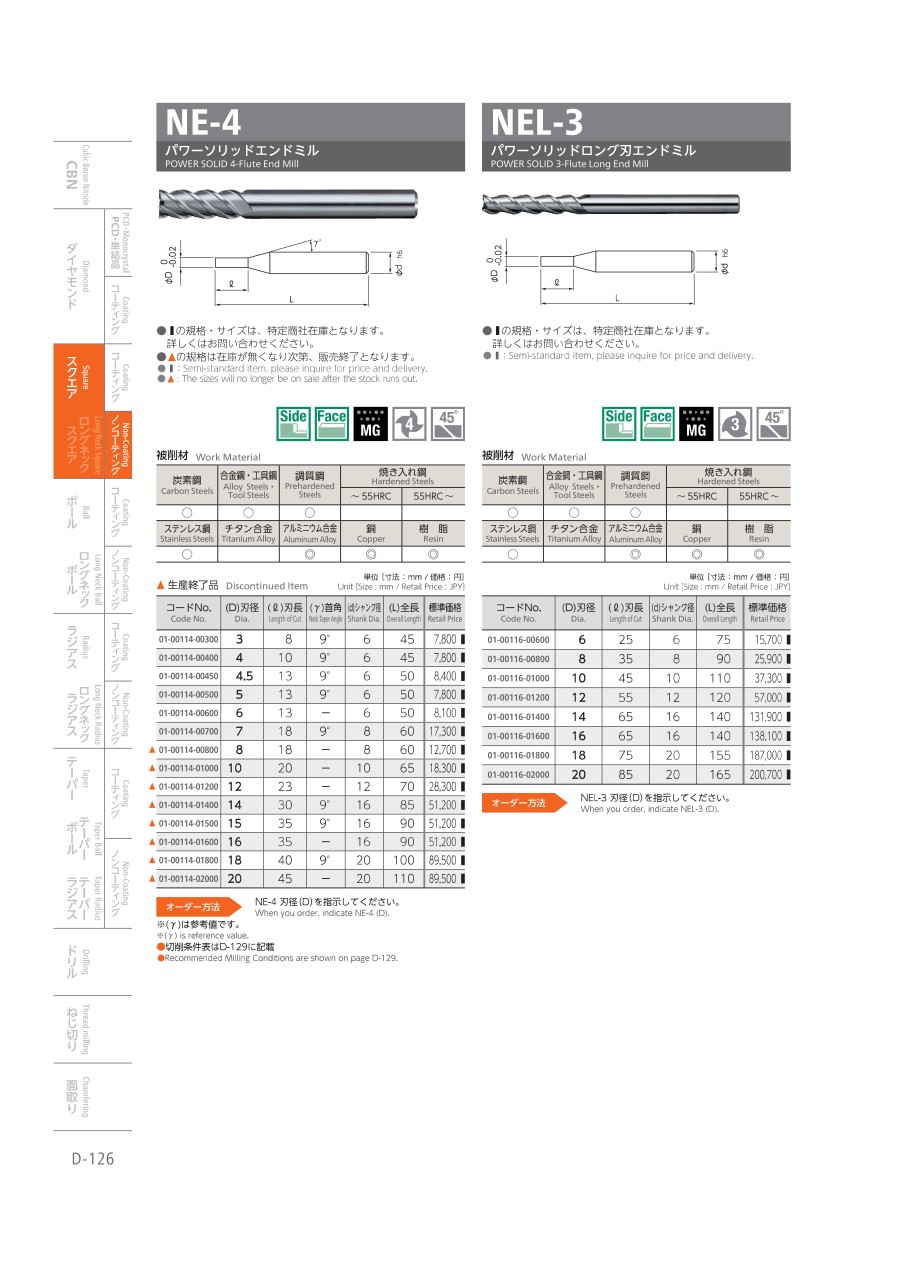

カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

工具素材	超微粒子超硬合金
ねじれ角	45°
刃数	4刃数
加工用途	側面加工、平面加工

外形図

推奨切削条件

推奨切削条件表

被削材	炭素鋼 S50C		合金鋼 SCM・SKD・SUS		調質鋼 HPM・NAK
切削速度	40～50m/min		35～45m/min		25～35m/min
刃径	回転数	送り速度	回転数	送り速度	回転数	送り速度
刃径	min^-1	mm/min	min^-1	mm/min	min^-1	mm/min
3	4,800	340	4,200	270	3,200	250
4	3,600	340	3,200	270	2,400	250
5	2,900	370	2,500	300	1,900	280
6	2,400	370	2,100	300	1,600	280
8	1,800	370	1,600	300	1,200	280
10	1,400	370	1,300	300	1,000	280
12	1,200	370	1,100	300	800	280
14	1,020	370	910	300	680	280
15	960	370	850	300	640	280
16	900	370	800	300	600	280
18	800	370	710	300	530	280
20	720	370	640	300	480	280

切削条件時の注意

切込み量（D：刃径）

※切削油の使用をお奨めします｡
※側面切削でのみ、使用してください。
※回転数と送り速度は同じ割合で調整してください｡
※剛性の高いミーリングチャックを使用してください。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
○	○	○	-	-	○	-	-	◎	◎	◎	-	-

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃数

(枚)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

商品コード

刃径公差

首角

(°)

最小発注数量

メーカー標準品	11	3	23	12	70	-	01-00113-01100	-0.02～0	9	1個
メーカー標準品	13	3	30	16	85	-	01-00113-01300	-0.02～0	9	1個
メーカー標準品	3	4	8	6	45	アタリ付き	01-00114-00300	-0.02～0	9	1個
メーカー標準品	4.5	4	13	6	50	-	01-00114-00450	-0.02～0	9	1個
メーカー標準品	5	4	13	6	50	アタリ付き	01-00114-00500	-0.02～0	9	1個
メーカー標準品	6	4	13	6	50	アタリ付き	01-00114-00600	-0.02～0	-	1個
メーカー標準品	7	4	18	8	60	-	01-00114-00700	-0.02～0	9	1個

通常単価(税別) (税込単価)	通常出荷日

23,436円 ( 25,780円 )	1日目
40,176円 ( 44,194円 )	1日目
5,200円 ( 5,720円 )	1日目
5,600円 ( 6,160円 )	1日目
5,200円 ( 5,720円 )	1日目
5,400円 ( 5,940円 )	1日目
10,726円 ( 11,799円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・45°強ネジレの4枚刃ノンコートエンドミルです。
・加工用途：側面加工・平面加工

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ワンカット70エンドミル SEHS形（スクエアタイプ・ショート刃長）
ダイジェット
ワンカット70エンドミル SEHH形（スクエアタイプ・レギュラ刃長）
オーエスジー
AE-TL-N　非鉄用DLC超硬スクエアエンドミルロング形

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
