Xコーティング リード30エンドミル NX-30X
- 加工用途（加工形状）
- 平面 / 側面 / 溝
- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 刃数 (枚)
- 2
- コーナー形状
- アタリ付き
ご注意
- 再コーティングは、メーカーオリジナルコートとは異なります。
商品情報
製品特長・仕様
製品の基本仕様・特長
| 工具素材 | 超微粒子超硬合金 |
|---|---|
| ねじれ角 | 30° |
| 表面処理 | Xコーティング |
| 刃数 | 2刃数 |
| 加工用途 | 溝加工、側面加工、平面加工 |
外形図
推奨切削条件
推奨切削条件表
| 被削材 | 炭素鋼 S50C | 合金鋼 SCM・SKD・SUS | 調質鋼 HPM・NAK | アルミニウム合金 | 銅 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 切削速度 | 40～50m/min | 35～45m/min | 25～35m/min | 60～100m/min | 40～80m/min | ||||||||||
| 刃 径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | |||||
| min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | ||||||
| 側面 | 溝 | 側面 | 溝 | 側面 | 溝 | 側面 | 溝 | 側面 | 溝 | ||||||
| 1 | 14,300 | 150 | 60 | 12,700 | 100 | 50 | 9,600 | 90 | 45 | 25,500 | 300 | 120 | 19,100 | 220 | 100 |
| 1.5 | 9,600 | 150 | 60 | 8,500 | 100 | 50 | 6,400 | 90 | 45 | 17,000 | 300 | 120 | 12,700 | 220 | 100 |
| 2 | 7,200 | 150 | 60 | 6,400 | 100 | 50 | 4,800 | 90 | 45 | 12,700 | 300 | 120 | 9,600 | 220 | 100 |
| 2.5 | 5,700 | 150 | 60 | 5,100 | 100 | 50 | 3,800 | 90 | 45 | 10,200 | 300 | 120 | 7,600 | 220 | 100 |
| 3 | 4,800 | 180 | 70 | 4,200 | 130 | 55 | 3,200 | 100 | 50 | 8,500 | 350 | 150 | 6,400 | 250 | 110 |
| 4 | 3,600 | 180 | 70 | 3,200 | 130 | 55 | 2,400 | 100 | 50 | 6,400 | 350 | 150 | 4,800 | 250 | 110 |
| 5 | 2,900 | 200 | 80 | 2,500 | 150 | 60 | 1,900 | 120 | 55 | 5,100 | 400 | 180 | 3,800 | 300 | 130 |
| 6 | 2,400 | 200 | 80 | 2,100 | 150 | 60 | 1,600 | 120 | 55 | 4,200 | 400 | 180 | 3,200 | 300 | 130 |
| 8 | 1,800 | 200 | 80 | 1,600 | 150 | 60 | 1,200 | 120 | 55 | 3,200 | 400 | 180 | 2,400 | 300 | 130 |
| 10 | 1,400 | 200 | 80 | 1,300 | 150 | 60 | 1,000 | 120 | 55 | 2,500 | 400 | 180 | 1,900 | 300 | 130 |
| 12 | 1,200 | 200 | 80 | 1,100 | 150 | 60 | 800 | 120 | 55 | 2,100 | 400 | 180 | 1,600 | 300 | 130 |
切削条件時の注意
切込み量（D：刃径）
※切削油の使用をお奨めします｡
※回転数と送り速度は同じ割合で調整してください｡
適用被削材
| 炭素鋼 | 合金鋼 ・ 工具鋼 | 調質鋼 | 焼入れ鋼 | ステンレス鋼 | 耐熱合金 | チタン鋼 | アルミ合金 | 銅合金 | 樹脂 | グラファイト | 硬脆材 ・ 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 55HRC | 55HRC ～ | |||||||||||
| ◎ | ◎ | ◎ | - | - | ○ | - | - | ○ | ○ | ○ | - | - |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,257円 ( 3,583円 ) | 1日目 |
3,257円 ( 3,583円 ) | 1日目 |
3,257円 ( 3,583円 ) | 1日目 |
3,257円 ( 3,583円 ) | 1日目 |
3,855円 ( 4,241円 ) | 1日目 |
3,947円 ( 4,342円 ) | 1日目 |
4,053円 ( 4,458円 ) | 1日目 |
4,195円 ( 4,615円 ) | 1日目 |

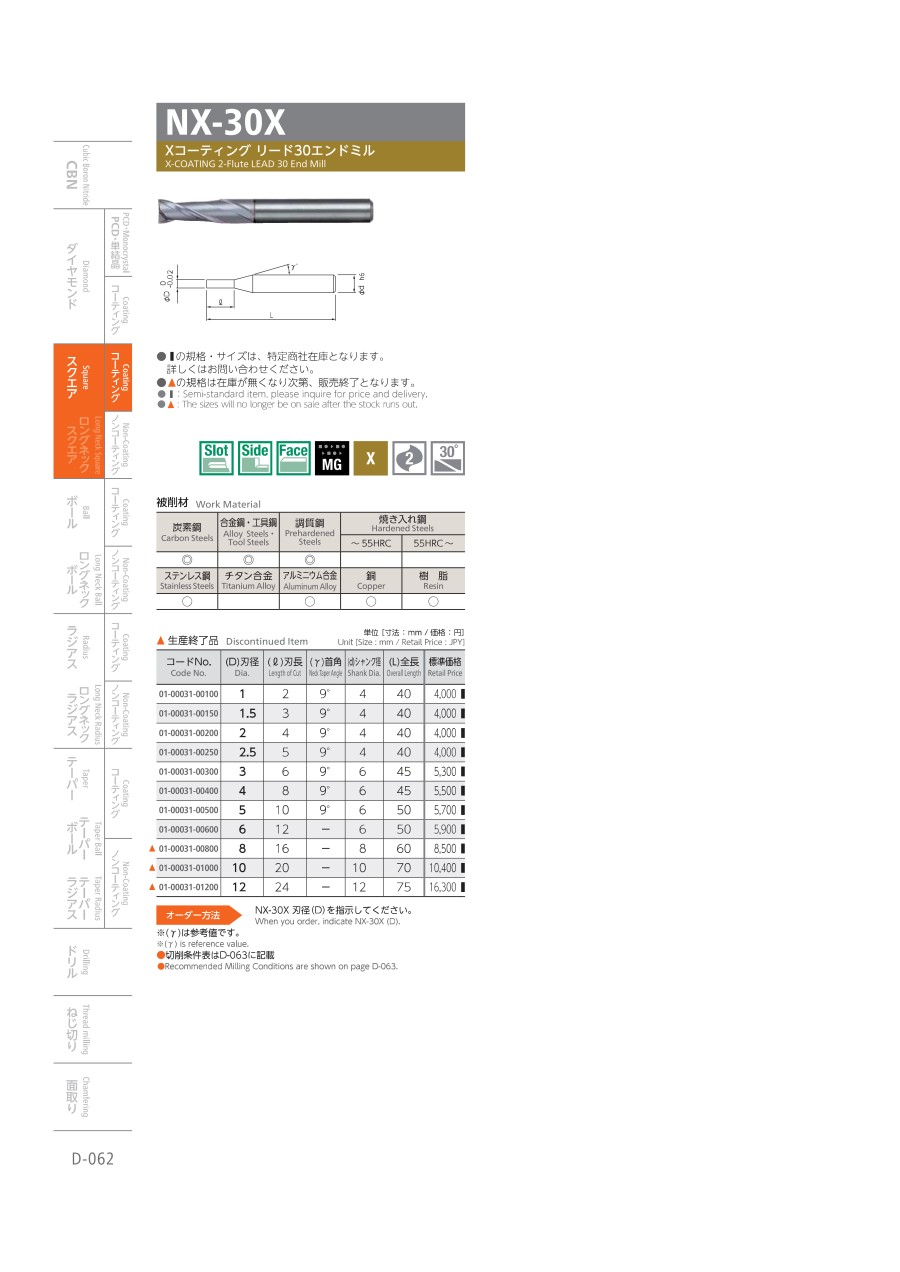

カタログ
