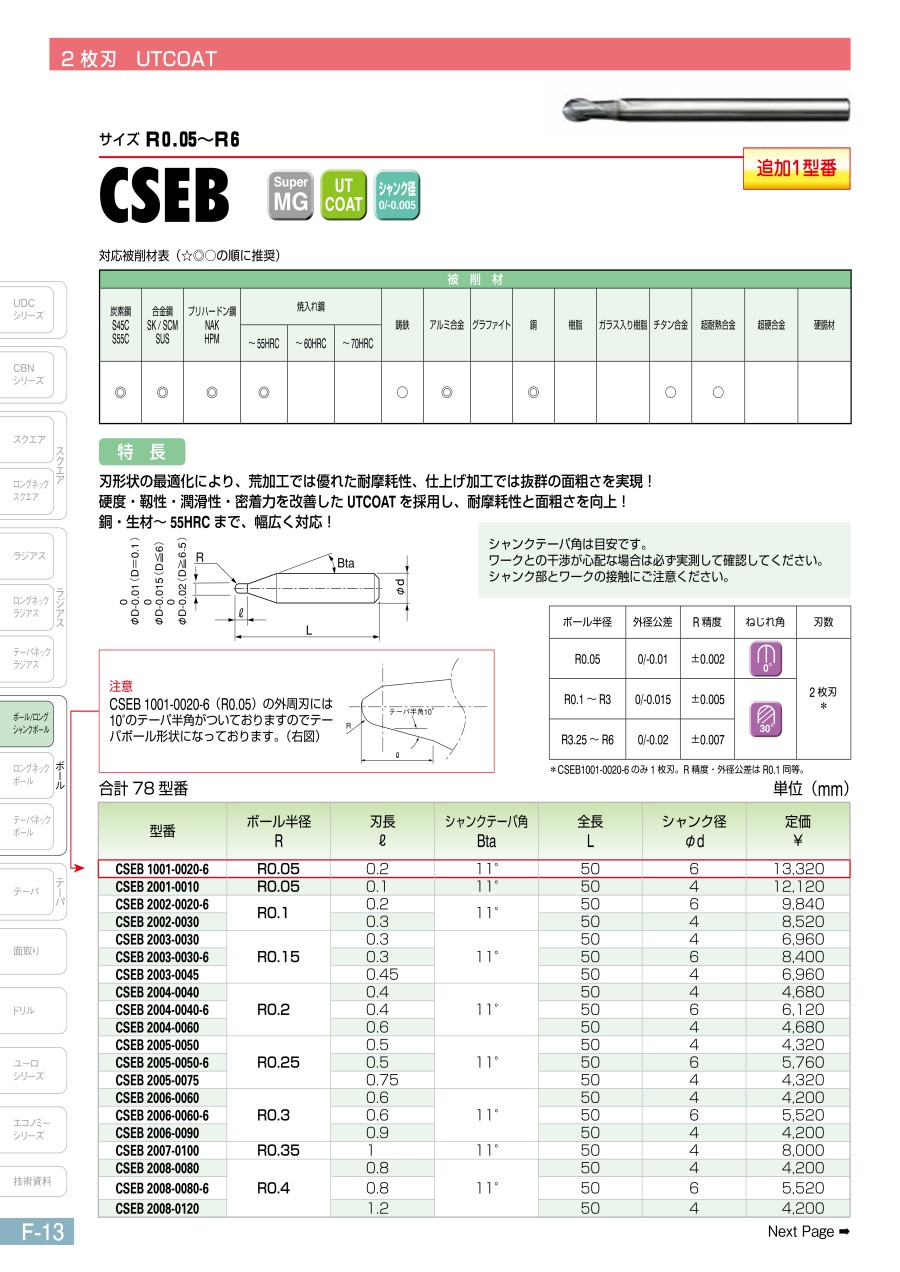

CSEB UTコート 1枚刃・2枚刃

製品特長・仕様

刃形状の最適化により、荒加工では優れた耐摩耗性、仕上げ加工では抜群の面粗さを実現！
硬度・靱性・潤滑性・密着力を改善したUTCOAT を採用し、耐摩耗性と面粗さを向上！
銅・生材～ 55HRC まで、幅広く対応！

外形図

使用方法・使用事例

使用事例

荒加工事例  STAVAX（52HRC）

ボール部ひねり、微小逃げ面の効果  CSEB 2010-0150

荒加工事例  STAVAX（30HRC）

ボール部ひねり、微小逃げ面の効果  CSEB 2060-0900

ポケットサイズ：R12 mm（上面） × 深さ17 mm（ポケット側面のテーパ角10°）

プラスチック金型加工事例  HPM38（53HRC）

ボール先端最適化の効果

ボール先端最適化により仕上げ加工においても、抜群の面粗度を達成！

推奨切削条件

推奨切削条件表

切削条件時の注意

備考：

• 溝加工となる部分では、送り速度を50% 以下に下げてください。
• 機械の回転速度が足りない場合や、加工中ビビリや工具の赤熱が発生する場合は、回転速度と送り速度を同じ比率で下げてください。
• ステンレス鋼と超耐熱合金の加工には油性切削油を推奨致します。
• 銅の加工には湿式のクーラントを推奨致します。

a_p ：軸方向の切込み深さ（mm）
a_e ：半径方向の切込み深さ（mm）

適用被削材

対応被削材表（☆◎○の順に推奨）

選定サポート情報

各種コーティング膜の特徴

☆◎○△の順に推奨

被削材別コーティング膜種の使い分け

注意・禁止事項

ユニマックス超硬エンドミル取扱上の注意

エンドミルをご使用いただく際には、切削条件の不適合､切りくずの巻き付きや堆積､工具の摩耗などにより発熱や発火､加工物の損傷など重大な事故を招くことがありますので、十分ご注意ください。
超硬エンドミルは鋭利な刃物ですから、取扱に際しては十分ご注意ください。

• 切刃に直接触れると怪我をすることがありますので、ケースから抜き取る際は十分ご注意ください。
• エンドミルを落とした場合、飛散した刃先で怪我をすることがありますので、取扱にご注意ください。
• 工具への衝撃的負荷や工具損傷により切削抵抗が急増し、工具が飛散することがありますので、安全カバーや保護めがね等の保護具をご使用ください。
• 切削条件表は切削条件の目安を示すものです。実際の加工では被削材の材種、加工形状、機械剛性、主軸などの加工環境により、加工条件の最適化が必要となる場合があります。
• 振れの小さい剛性の高い機械をご使用ください。小径工具（φ1以下）においては振れ管理値：5μm以下を推奨致します。
• 発火性の高い切削油の使用は避けてください。

ユニマックス超硬エンドミル再研磨時の注意

• 超硬合金の研磨塵が目に入らないよう必ず保護めがねを着用してください。研磨塵を吸い込まないよう必ずマスクをかけてください。
