ナベヤ

MCツーリングブロック（4面スタンダードタイプ）

通常単価(税別): 522,750円～2,924,000円

税込単価: 575,025円～3,216,400円

通常出荷日：3日目

【特長】・使用面には0.4～0.5mmのセルフカット代が設けてあります。・セルフカットにより、ご使用の...

詳細を確認

材質
FC250
熱処理
焼鈍
表面処理
塗装(黒皮部)

未確定 54 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

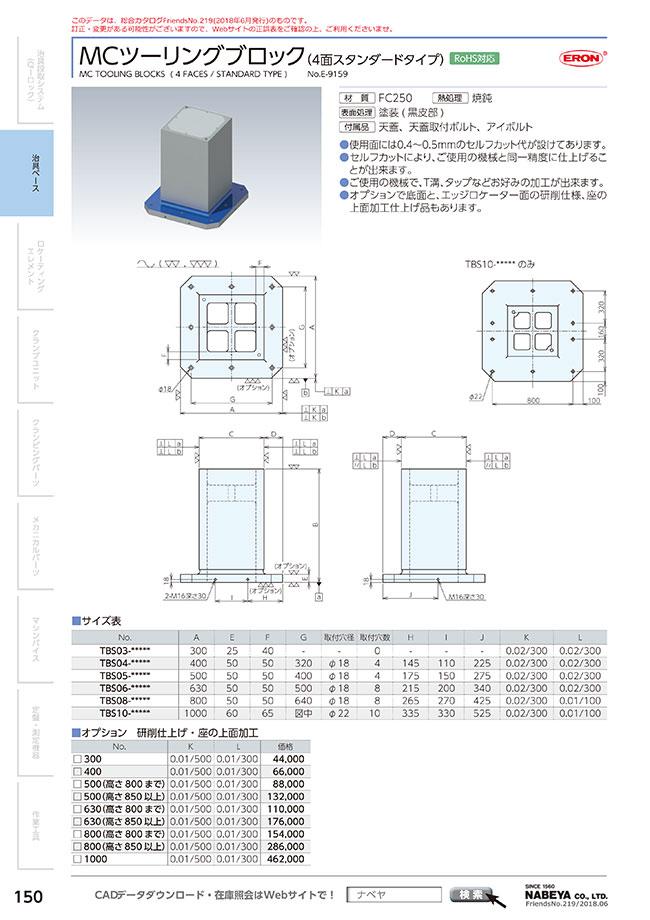

カタログ

商品TOP

カタログ (見開き版)

絞り込み条件：12 項目の仕様が未選択です

A(mm)
- 400
- 500
- 600
- 800
- 1000
- 300
B(mm)
- 350
- 400
- 450
- 500
- 550
- 600
- 650
- 700
- 750
- 800
- 850
- 900
- 950
- 1000
- 1050
- 1100
- 1200
C(mm)
- 250.8
- 300.8
- 301
- 351
- 401
- 451
- 501
- 551
- 601
- 150.8
- 200.8
- 225.8
- 350.8
D(mm)
- 49.6
- 74.6
- 87.1
- 89.5
- 99.6
- 114.5
- 124.5
- 124.6
- 139.5
- 149.5
- 164.5
- 174.5
- 199.5
- 249.5
E(mm)
- 25
- 50
- 60
F(mm)
- 40
- 50
- 65
G(mm)
- 320
- 400
- 500
- 640
- -
- 図中
H(mm)
- 145
- 175
- 215
- 265
- 335
- -
I(mm)
- 110
- 150
- 200
- 270
- 330
- -
J(mm)
- 225
- 275
- 340
- 425
- 525
- -
K(mm)
- 0.02/300
- 0.01/500
L(mm)
- 0.02/300
- 0.01/300
取付穴径(φmm)
- 18
- 22
- -
取付穴数
- 0
- 4
- 8
- 10
研削仕上・座の上面加工
- あり
- なし
タイプ
- TBS03-15035
- TBS03-15035-K
- TBS03-20035
- TBS03-20035-K
- TBS03-20040
- TBS03-20040-K
- TBS04-20045
- TBS04-20045-K
- TBS04-20050
- TBS04-20050-K
- TBS04-20055
- TBS04-20055-K
- TBS04-20060
- TBS04-20060-K
- TBS04-20065
- TBS04-20065-K
- TBS04-20070
- TBS04-20070-K
- TBS04-22045
- TBS04-22045-K
- TBS04-22050
- TBS04-22050-K
- TBS04-22055
- TBS04-22055-K
- TBS04-22060
- TBS04-22060-K
- TBS04-22065
- TBS04-22065-K
- TBS04-22070
- TBS04-22070-K
- TBS04-25045
- TBS04-25045-K
- TBS04-25050
- TBS04-25050-K
- TBS04-25055
- TBS04-25055-K
- TBS04-25060
- TBS04-25060-K
- TBS04-25065
- TBS04-25065-K
- TBS04-25070
- TBS04-25070-K
- TBS05-25055
- TBS05-25055-K
- TBS05-25060
- TBS05-25060-K
- TBS05-25065
- TBS05-25065-K
- TBS05-25070
- TBS05-25070-K
- TBS05-25075
- TBS05-25075-K
- TBS05-25080
- TBS05-25080-K
- TBS05-25085
- TBS05-25085-K
- TBS05-25090
- TBS05-25090-K
- TBS05-30055
- TBS05-30055-K
- TBS05-30060
- TBS05-30060-K
- TBS05-30065
- TBS05-30065-K
- TBS05-30070
- TBS05-30070-K
- TBS05-30075
- TBS05-30075-K
- TBS05-30080
- TBS05-30080-K
- TBS05-30085
- TBS05-30085-K
- TBS05-35055
- TBS05-35055-K
- TBS05-35060
- TBS05-35060-K
- TBS05-35065
- TBS05-35065-K
- TBS05-35070
- TBS05-35070-K
- TBS05-35075
- TBS05-35075-K
- TBS06-30060
- TBS06-30060-K
- TBS06-30070
- TBS06-30070-K
- TBS06-30075
- TBS06-30075-K
- TBS06-30080
- TBS06-30080-K
- TBS06-30085
- TBS06-30085-K
- TBS06-30090
- TBS06-30090-K
- TBS06-35070
- TBS06-35070-K
- TBS06-35075
- TBS06-35075-K
- TBS06-35080
- TBS06-35080-K
- TBS06-35085
- TBS06-35085-K
- TBS06-35090
- TBS06-35090-K
- TBS06-35095
- TBS06-35095-K
- TBS06-35100
- TBS06-35100-K
- TBS06-40070
- TBS06-40070-K
- TBS06-40075
- TBS06-40075-K
- TBS06-40080
- TBS06-40080-K
- TBS06-40085
- TBS06-40085-K
- TBS06-40090
- TBS06-40090-K
- TBS06-40095
- TBS06-40095-K
- TBS06-40100
- TBS06-40100-K
- TBS06-45060
- TBS06-45060-K
- TBS06-45070
- TBS06-45070-K
- TBS06-45075
- TBS06-45075-K
- TBS06-45080
- TBS06-45080-K
- TBS06-45085
- TBS06-45085-K
- TBS06-45090
- TBS06-45090-K
- TBS06-45095
- TBS06-45095-K
- TBS06-45100
- TBS06-45100-K
- TBS08-40070
- TBS08-40070-K
- TBS08-40080
- TBS08-40080-K
- TBS08-40085
- TBS08-40085-K
- TBS08-40090
- TBS08-40090-K
- TBS08-40095
- TBS08-40095-K
- TBS08-40100
- TBS08-40100-K
- TBS08-40105
- TBS08-40105-K
- TBS08-40110
- TBS08-40110-K
- TBS08-40120
- TBS08-40120-K
- TBS08-45080
- TBS08-45080-K
- TBS08-45085
- TBS08-45085-K
- TBS08-45090
- TBS08-45090-K
- TBS08-45095
- TBS08-45095-K
- TBS08-45100
- TBS08-45100-K
- TBS08-45105
- TBS08-45105-K
- TBS08-45110
- TBS08-45110-K
- TBS08-45120
- TBS08-45120-K
- TBS08-50080
- TBS08-50080-K
- TBS08-50085
- TBS08-50085-K
- TBS08-50090
- TBS08-50090-K
- TBS08-50095
- TBS08-50095-K
- TBS08-50100
- TBS08-50100-K
- TBS08-50105
- TBS08-50105-K
- TBS08-50110
- TBS08-50110-K
- TBS08-50120
- TBS08-50120-K
- TBS08-55080
- TBS08-55080-K
- TBS08-55085
- TBS08-55085-K
- TBS08-55090
- TBS08-55090-K
- TBS08-55095
- TBS08-55095-K
- TBS08-55100
- TBS08-55100-K
- TBS08-55105
- TBS08-55105-K
- TBS08-55110
- TBS08-55110-K
- TBS08-55120
- TBS08-55120-K
- TBS10-50850
- TBS10-50850-K
- TBS10-60105
- TBS10-60105-K
CAD
- 2D
- 3D
出荷日
すべて
3日以内

型番リスト

表示件数

型番

(mm)

取付穴径

(φmm)

取付穴数

研削仕上・座の上面加工

重量

(kg)

最小発注数量

400	700	250.8	74.6	50	50	320	145	110	225	0.02/300	0.02/300	18	4	なし	241	1個
500	850	250.8	124.6	50	50	400	175	150	275	0.02/300	0.02/300	18	4	なし	320	1個
500	900	250.8	124.6	50	50	400	175	150	275	0.02/300	0.02/300	18	4	なし	335	1個
500	800	300.8	99.6	50	50	400	175	150	275	0.02/300	0.02/300	18	4	なし	355	1個
500	850	300.8	99.6	50	50	400	175	150	275	0.02/300	0.02/300	18	4	なし	374	1個
600	850	301	164.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	433	1個
600	900	301	164.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	451	1個
600	850	351	139.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	486	1個
600	900	351	139.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	509	1個
600	950	351	139.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	531	1個
600	1000	351	139.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	553	1個
600	850	401	114.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	538	1個
600	900	401	114.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	564	1個
600	950	401	114.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	590	1個
600	1000	401	114.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	616	1個
600	850	451	89.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	588	1個
600	900	451	89.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	617	1個
600	950	451	89.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	647	1個
600	1000	451	89.5	50	50	500	215	200	340	0.02/300	0.02/300	18	8	なし	676	1個
800	700	401	199.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	646	1個
800	800	401	199.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	716	1個
800	850	401	199.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	750	1個
800	900	401	199.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	785	1個
800	950	401	199.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	820	1個
800	1000	401	199.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	855	1個
800	1050	401	199.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	890	1個
800	1100	401	199.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	924	1個
800	1200	401	199.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	995	1個
800	800	451	174.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	782	1個
800	850	451	174.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	822	1個
800	900	451	174.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	862	1個
800	950	451	174.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	902	1個
800	1000	451	174.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	942	1個
800	1050	451	174.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	983	1個
800	1100	451	174.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	1023	1個
800	1200	451	174.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	1103	1個
800	800	501	149.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	847	1個
800	850	501	149.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	892	1個
800	900	501	149.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	937	1個
800	950	501	149.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	984	1個
800	1000	501	149.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	1029	1個
800	1050	501	149.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	1074	1個
800	1100	501	149.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	1119	1個
800	1200	501	149.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	1209	1個
800	800	551	124.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	910	1個
800	850	551	124.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	962	1個
800	900	551	124.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	1012	1個
800	950	551	124.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	1062	1個
800	1000	551	124.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	1112	1個
800	1050	551	124.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	1163	1個
800	1100	551	124.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	1213	1個
800	1200	551	124.5	50	50	640	265	270	425	0.02/300	0.02/300	18	8	なし	1314	1個
1000	850	501	249.5	60	65	図中	335	330	525	0.02/300	0.02/300	22	10	なし	1214	1個
1000	1050	601	199.5	60	65	図中	335	330	525	0.02/300	0.02/300	22	10	なし	1667	1個

通常単価(税別) (税込単価)	通常出荷日

522,750円 ( 575,025円 )	3日目
688,500円 ( 757,350円 )	3日目
722,500円 ( 794,750円 )	3日目
748,000円 ( 822,800円 )	3日目
782,000円 ( 860,200円 )	3日目
918,000円 ( 1,009,800円 )	3日目
960,500円 ( 1,056,550円 )	3日目
1,011,500円 ( 1,112,650円 )	3日目
1,054,000円 ( 1,159,400円 )	3日目
1,096,500円 ( 1,206,150円 )	3日目
1,139,000円 ( 1,252,900円 )	3日目
1,105,000円 ( 1,215,500円 )	3日目
1,317,500円 ( 1,449,250円 )	3日目
1,207,000円 ( 1,327,700円 )	3日目
1,351,500円 ( 1,486,650円 )	3日目
1,232,500円 ( 1,355,750円 )	3日目
1,309,000円 ( 1,439,900円 )	3日目
1,326,000円 ( 1,458,600円 )	3日目
1,360,000円 ( 1,496,000円 )	3日目
1,198,500円 ( 1,318,350円 )	3日目
1,249,500円 ( 1,374,450円 )	3日目
1,292,000円 ( 1,421,200円 )	3日目
1,351,500円 ( 1,486,650円 )	3日目
1,402,500円 ( 1,542,750円 )	3日目
1,453,500円 ( 1,598,850円 )	3日目
1,496,000円 ( 1,645,600円 )	3日目
1,555,500円 ( 1,711,050円 )	3日目
1,649,000円 ( 1,813,900円 )	3日目
1,343,000円 ( 1,477,300円 )	3日目
1,394,000円 ( 1,533,400円 )	3日目
1,453,500円 ( 1,598,850円 )	3日目
1,538,500円 ( 1,692,350円 )	3日目
1,564,000円 ( 1,720,400円 )	3日目
1,623,500円 ( 1,785,850円 )	3日目
1,674,500円 ( 1,841,950円 )	3日目
1,793,500円 ( 1,972,850円 )	3日目
1,428,000円 ( 1,570,800円 )	3日目
1,479,000円 ( 1,626,900円 )	3日目
1,547,000円 ( 1,701,700円 )	3日目
1,632,000円 ( 1,795,200円 )	3日目
1,674,500円 ( 1,841,950円 )	3日目
1,734,000円 ( 1,907,400円 )	3日目
1,810,500円 ( 1,991,550円 )	3日目
2,099,500円 ( 2,309,450円 )	3日目
1,513,000円 ( 1,664,300円 )	3日目
1,572,500円 ( 1,729,750円 )	3日目
1,657,500円 ( 1,823,250円 )	3日目
1,725,500円 ( 1,898,050円 )	3日目
1,810,500円 ( 1,991,550円 )	3日目
1,853,000円 ( 2,038,300円 )	3日目
1,929,500円 ( 2,122,450円 )	3日目
2,057,000円 ( 2,262,700円 )	3日目
2,184,500円 ( 2,402,950円 )	3日目
2,924,000円 ( 3,216,400円 )	3日目

詳細情報

基本情報

【特長】
・使用面には0.4～0.5mmのセルフカット代が設けてあります。
・セルフカットにより、ご使用の機械と同一精度に仕上げることが出来ます。
・ご使用の機械で、T溝、タップなどお好みの加工が出来ます。
・オプションで底面と、エッジロケーター面の研削仕様、座の上面加工仕上げ品もあります。

商品担当おすすめ

ナベヤ
MCツーリングブロック（2面スタンダードタイプ）
スーパーツール
スーパーツール MC用4面ジグブロックバリュータイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MCツーリングブロック（4面スタンダードタイプ）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 MCツーリングブロック（4面スタンダードタイプ）	アルミサブテーブル	アジャスタブルミニブロック（マグネット付）	サブプレート（バキュームプレート用）	真空チャック用バイスプレ－ト
メーカー	ナベヤ	ナベヤ	スーパーツール	イマオコーポレーション	ニューストロング
通常価格	522,750円-	107,100円 -	10,838円 -	43,626円	32,458円 -
通常出荷日	3日目	3日目	在庫品1日目〜	15日目	1日目
材質	FC250	本体：A5052/インサートスクリュー：SUS304	-	-	-
熱処理	焼鈍	-	-	-	-
表面処理	塗装(黒皮部)	アルマイト	-	-	-
