ミツトヨ

201シリーズ ダイヤルスナップゲージ DSG

  • 数量スライド割引
通常単価(税別)
24,705円～49,896円
税込単価
27,176円～54,886円

円筒の直径などを加工中でも同時に測定することができます。ダイヤルゲージと保護カ...

詳細情報を確認する
  • 校正証明書
    なし
  • デジタル/ダイヤル
    ダイヤル
  • 測定力 (N)
    15±3
  • 目盛種類
    連続目盛
  • 測定データ出力端子
    なし
  • 測定子
    2mm可動／可動範囲：上部測定子の動き量…2mm、調整測定子の調整範囲…25mm
  • 平行度 (μm)
    5
  • 測定面 (mm)
    13×12（超硬合金チップ付）
  • アンビル
    測定範囲の調整25mm
  • 調整ナット
    測定範囲の調整
  • クランプ
    調整ナット
  • 平面度 (μm)
    測定面：1
  • 指示の安定度
    2μm以内（指示器の指示安定度を除く）

型番

未確定 12 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
    数量：

    製品特長・仕様

    型番コードNo.測定範囲（mm）測定力（N）※1平行度（μm）測定子喰違い（mm）質量（g）
    DSG-25201-1010～2515±350.3650
    DSG-50201-10225～50700
    DSG-75201-10350～75800
    DSG-100201-10475～100850
    DSG-125201-105100～1250.5950
    DSG-150201-106125～1501050
    DSG-175201-107150～1751150
    DSG-200201-108175～2001250
    DSG-225201-109200～2251300
    DSG-250201-110225～2501450
    DSG-275201-111250～2751700
    DSG-300201-112275～3001750

    ※1:測定力は各種指示器を取り付ける前の値です。
          また、測定力はアンビルがフリーの状態から1mm後退した位置での値です。

    外形図

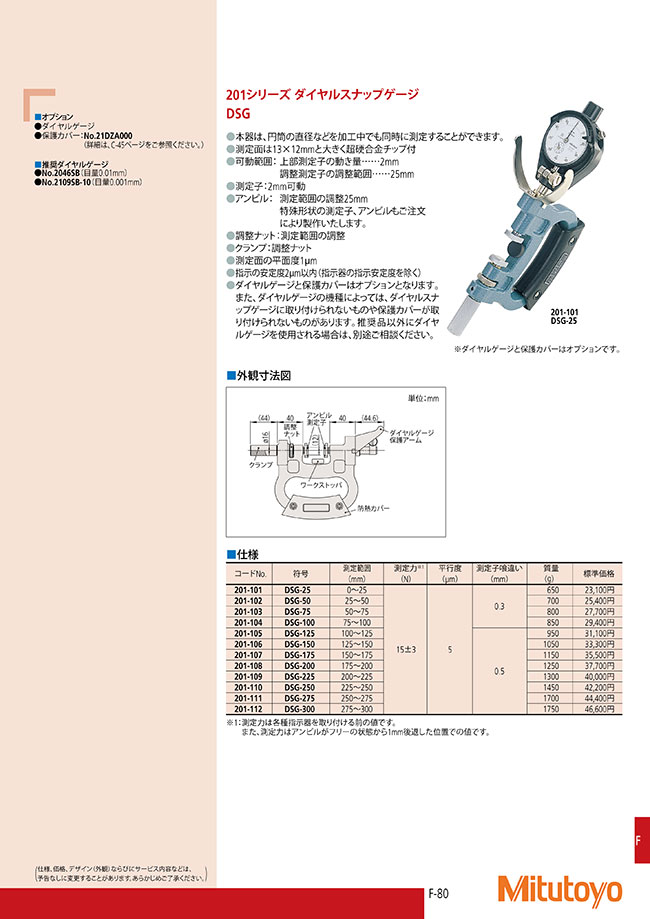

    201シリーズ ダイヤルスナップゲージ DSG 外形図

    絞り込み条件：2 項目の仕様が未選択です

    • 測定範囲(mm)

    • 商品コード

    • タイプ

    • 出荷日

      • すべて
      • 2日以内
      • 4日以内

    型番リスト

    表示件数
  • 1
    • 型番
    DSG-25
    DSG-50
    DSG-75
    DSG-100
    DSG-125
    DSG-150
    DSG-175
    DSG-200
    注文停止中
    DSG-225
    DSG-250
    DSG-275
    DSG-300

    測定範囲

    (mm)

    商品コード

    重量

    (g)

    測定子喰違い

    (mm)

    		最小発注数量
    0～25
    201-101
    650
    0.3
    1個
    25～50
    201-102
    700
    0.3
    1個
    50～75
    201-103
    800
    0.3
    1個
    75～100
    201-104
    850
    0.3
    1個
    100～125
    201-105
    950
    0.5
    1個
    125～150
    201-106
    1050
    0.5
    1個
    150～175
    201-107
    1150
    0.5
    1個
    175～200
    201-108
    1250
    0.5
    1個
    200～225
    201-109
    1300
    0.5
    1個
    225～250
    201-110
    1450
    0.5
    1個
    250～275
    201-111
    1700
    0.5
    1個
    275～300
    201-112
    1750
    0.5
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    24,705円
    ( 27,176円 )
    2日目
    27,135円
    ( 29,849円 )
    4日目
    29,646円
    ( 32,611円 )
    4日目
    31,428円
    ( 34,571円 )
    4日目
    33,210円
    ( 36,531円 )
    4日目
    35,559円
    ( 39,115円 )
    4日目
    37,989円
    ( 41,788円 )
    4日目
    40,338円
    ( 44,372円 )
    4日目
    42,768円
    ( 47,045円 )
    4日目
    45,117円
    ( 49,629円 )
    4日目
    47,466円
    ( 52,213円 )
    4日目
    49,896円
    ( 54,886円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    円筒の直径などを加工中でも同時に測定することができます。ダイヤルゲージと保護カバーはオプションです。

    ＞ミスミ測定工具・計測機器校正証明書つき商品はこちらをご覧ください。

    校正付きの測定工具、計測機器について商品選定方法と校正付き商品についてご紹介しております。校正付き商品ご注文の際にご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
