ツール用品技術窓口

カタログ |

ミツトヨ

152シリーズマイクロメータヘッド（高機能形） MHG 大径シンブル

数量スライド割引

通常単価(税別): 31,509円～44,307円

税込単価: 34,660円～48,738円

大径シンブルを採用し、細かい位置決め・読み取りのできるようにしたマイクロメータ...

校正証明書
無
種類
マイクロメータヘッド
表示方式
アナログ
防水機能
無
測定データ出力端子有無
無
目量 (mm)
アクセサリ
平面度 (μm)
デジタル
測定面
有
フレーム深さ (mm)
無
測定面
超硬合金チップ
測定面形状
有

未確定 3 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

製品特長・仕様

製品の基本仕様・特長

MHG2-10

152シリーズマイクロメータヘッド（高機能形） MHG 大径シンブル外観図_MHG1-25

MHG1-25W

MHG1-25W2

MHG1-50W2

■仕様

測定面
材質：超硬合金チップ
高度：90HRA以上
ラップ仕上げ
目盛部表面処理：白アルマイト

型番	コード№	測定範囲（mm）	目盛（mm）	ステム形状	先端形状	目盛仕様	器差（μm）	質量（g）
MHG2-10	152-283	0～10	0.002	ナット付き	平面（超硬合金チップ付き）	正目盛	±2	190
MHG1-25W	152-332	0～25		ストレート		正目盛		310
MHG1-25W2	152-348	0～25				正逆目盛		310
MHG1-50W2	152-380	0～50				正逆目盛	±4	460

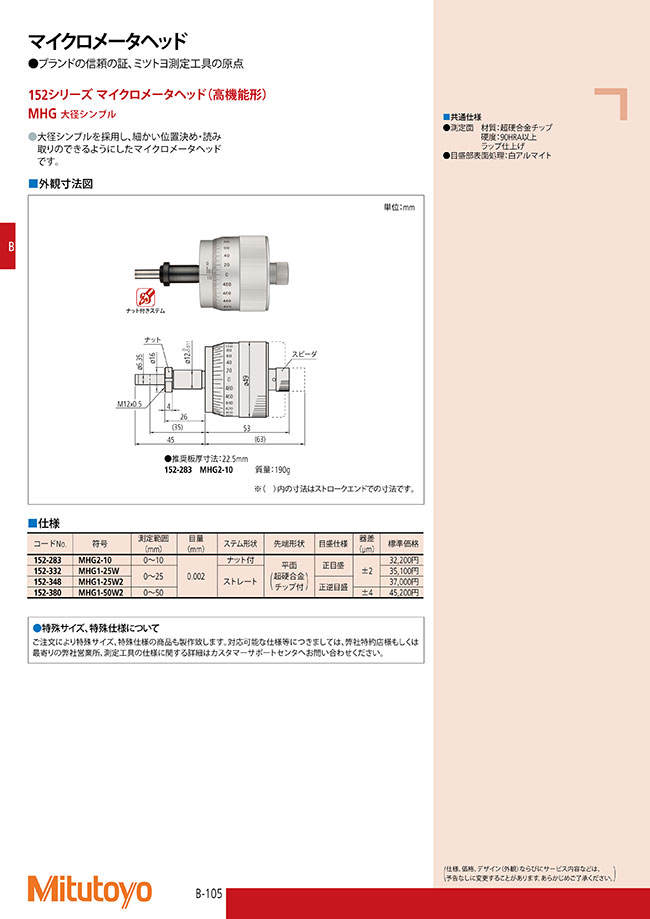

外形図

単位：mm

MHG2-10 152-283

152シリーズマイクロメータヘッド（高機能形） MHG 大径シンブル外形図_MHG2-10

推奨板厚寸法：22.5mm

MHG1-25W 152-332
MHG1-25W2 152-348（正逆目盛）

152シリーズマイクロメータヘッド（高機能形） MHG 大径シンブル外形図_MHG25W(2)

MHG1-50W2

※（）内の寸法はストロークエンドでの寸法です。

メーカー紹介

産業のマザーテクノロジーと呼ばれ、世界中のあらゆる製造シーンで必要とされ続けている、精密測定。
現代においては"インダストリー4.0"に象徴される目覚ましい技術革新の波の中で、工場や製造業そのものの在り方はますます高度化し、精密測定に期待される役割も高まりを見せる一方です。
1934年に創業したミツトヨは、「精密測定で社会に貢献する」を理念としながら、世界に市場を拡げ、精密測定機器の総合メーカーとしての歩みを重ねてきました。
けれどいま、私たちが挑戦するのは「測る」だけでは終わらない、お客様にとっての「その先」を創り出すソリューションです。
最適な検査環境の開発、自社技術を応用した現場の工程改善、測定データの活用による「止まらない工場」の実現まで。
製造の根幹に携わる存在だからこそ、可能性の広がりは無限です。
「測る」のその先へ。
ミツトヨの新しい挑戦が始まっています。

商品TOP

カタログ (見開き版)

絞り込み条件：8 項目の仕様が未選択です

最大測定長（範囲選択）(mm)
- ～15
- 16～25
- 26～50
測定範囲(mm)
- 0～10
- 0～25
- 0～50
器差(μm)
- ±2
質量(g)
- 190
- 310
- 460
測定子直径(mm)
- 0～25
- 0～50
コードNo・符号・パーツNo
- 152-380
- 152-348
- 152-332
- 152-283
ステム形状
- ストレート
- ナット付
目盛仕様
- 正目盛
- 正逆目盛
最大許容誤差JMPE(μm)
- ±2
- ±4
タイプ
- MHG
出荷日
すべて
4日以内

型番リスト

表示件数

型番

MHG1-25W

MHG1-50W2

MHG2-10

最大測定長（範囲選択）

(mm)

測定範囲

(mm)

器差

(μm)

質量

(g)

測定子直径

(mm)

コードNo・符号・パーツNo

ステム形状

目盛仕様

最大許容誤差JMPE

(μm)

最小発注数量

16～25	0～25	-	310	0～25	152-332	ストレート	正目盛	±2	1個
26～50	0～50	-	460	0～25	152-380	ストレート	正逆目盛	±4	1個
～15	0～10	-	190	0～50	152-283	ナット付	正目盛	±2	1個

通常単価(税別) (税込単価)	通常出荷日

34,425円 ( 37,868円 )	4日目
44,307円 ( 48,738円 )	4日目
31,509円 ( 34,660円 )	4日目

詳細情報

基本情報

大径シンブルを採用し、細かい位置決め・読み取りのできるようにしたマイクロメータヘッドです。

＞ミスミ測定工具・計測機器校正証明書つき商品はこちらをご覧ください。

校正付きの測定工具、計測機器について商品選定方法と校正付き商品についてご紹介しております。校正付き商品ご注文の際にご確認ください。

商品担当おすすめ

ミツトヨ
クーラントプルーフマイクロメータ MDC-MX
世界最高レベルの高性能を実現。約2.4年の電池寿命を実現、煩わしい電池交換を低減。
ミツトヨ
103シリーズ標準外側マイクロメータ M110・OM・OMST
ミツトヨ
デジマチックキャリパー形内側マイクロメーター
各種内径を手軽に精密測定。CE規格品。内側寸法の測定に利用可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
