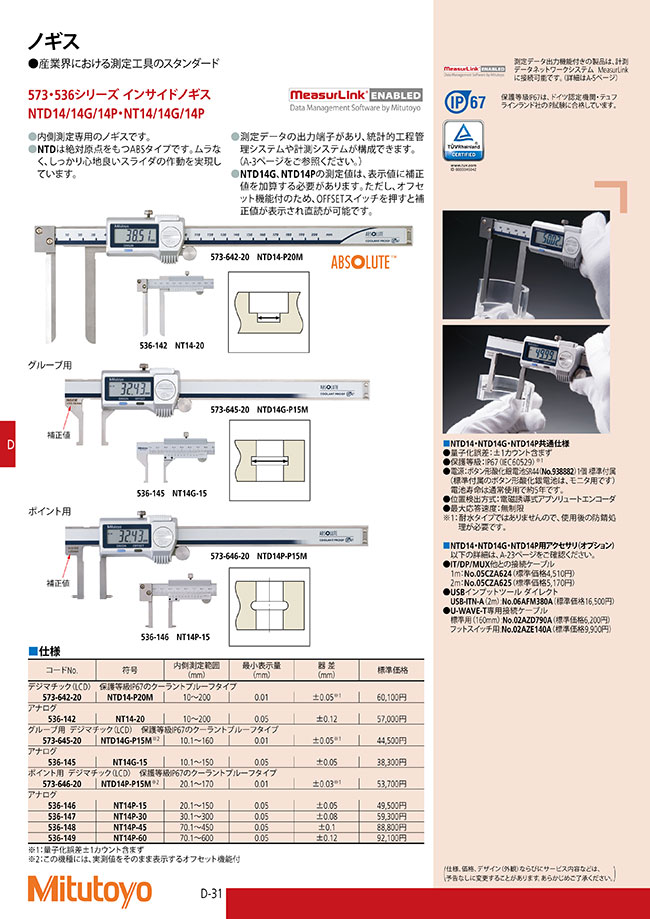

573・536シリーズ インサイドノギス

外形図

NT14-20

グルーブ用、NT14G-15

ポイント用、NT14P-45／60

注意・禁止事項

ご使用の前に

1. 少量のミクロール（コードNo.207000）を使用して、基準端面および摺動部を拭いてください。
2. スライダを全行程にわたって動かし、引っ掛かり等が無いことを確認してください。
3. 電池は、SR44（コードNo.938882）を使用し、+端子を押しつけるようにスライドさせながら挿入してください。（図1）
4. ご使用開始時および電池交換時には測定面を清掃の上、基点の位置でORIGINスイッチを押して原点設定を行ってください。（図2）
5. 本尺ジョウ、スライダジョウを清掃の上、基点の位置で下記を確認してください。

ご使用中

1. ジョウの先端で測定しますと精度に影響しますので、なるべくジョウの根元で一定の力で測定してください。（図3）
2. 測定面が傾いた状態で測定しないでください。（図4）

落下や衝撃等により破損してしまった場合は、そのまま使用せずミツトヨへ修理依頼をお願いいたします。

ご使用後

1. ご使用後は、各部に損傷が無いかを確認して全体を清掃してください。
水溶性切削油等が付着する場所でご使用になった場合は、清掃後、必ず防錆処理を行ってください。
2. 外側ジョウを0.2～2mm程度開き、止めねじは締めないで保管してください。（図5）
3. 保管は、高温や高湿になる場所、塵埃、オイルミストの多い場所を避けてください。
4. 長期間保管される場合は、電池を取り外してください。
