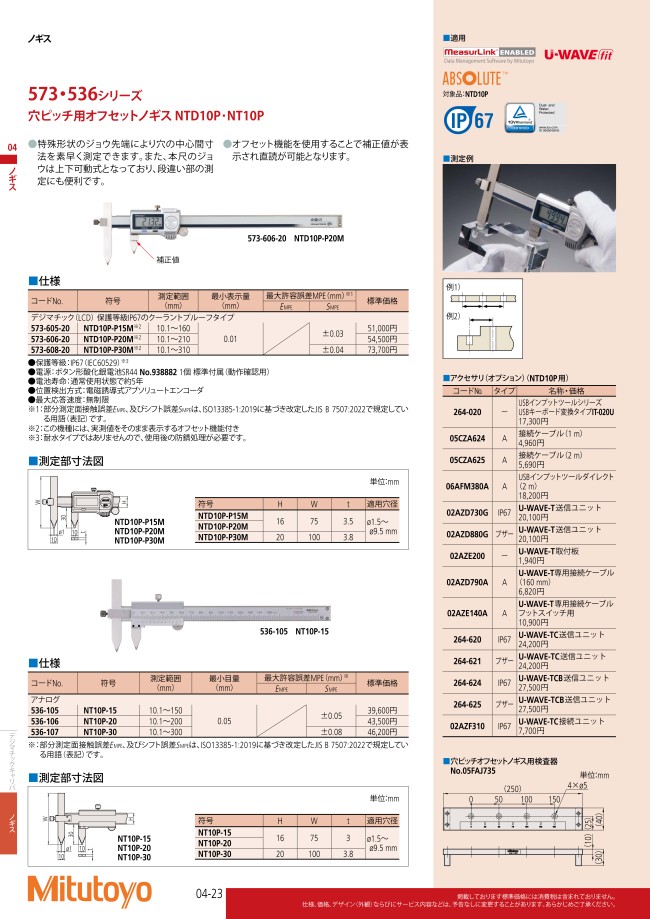

573・536シリーズ 穴ピッチ用オフセットノギス NTD10P・NT10P

外形図

NT10P-15、NT10P-20、NT10P-30

NTD10P-P15M、NTD10P-P20M

注意・禁止事項

ご使用の前に

1. 少量のミクロール（コードNo.207000）を使用して、基準端面および摺動部を拭いてください。
2. スライダを全行程にわたって動かし、引っ掛かり等が無いことを確認してください。
3. 電池は、SR44（コードNo.938882）を使用し、+端子を押しつけるようにスライドさせながら挿入してください。（図1）
4. ご使用開始時および電池交換時には測定面を清掃の上、合致させてORIGINスイッチを押して原点設定を行ってください。（図2）
5. 本尺ジョウ、スライダジョウを合致させ下記を確認してください。
・照明にかざした際に光が見えなければ正常です。（図3）
・ゴミやバリが発生していると合致せず光が見えることがあります。（図4）

ご使用中

1. 測定時は一定の力で測定を行い、測定面のなじませを行ってください。（図5）
2. 測定面が傾いた状態で測定しないでください。（図6）

落下や衝撃等により破損してしまった場合は、そのまま使用せずミツトヨへ修理依頼をお願いいたします。

ご使用後

1. ご使用後は、各部に損傷が無いかを確認して全体を清掃してください。水溶性切削油等が付着する場所でご使用になった場合は、清掃後、必ず防錆処理を行ってください。
2. スライダジョウを0.2～2mm程度開き、止めねじは締めないで保管してください。（図7）
3. 保管は、高温や高湿になる場所、塵埃、オイルミストの多い場所を避けてください。
4. 長期間保管される場合は、電池を取り外してください。
