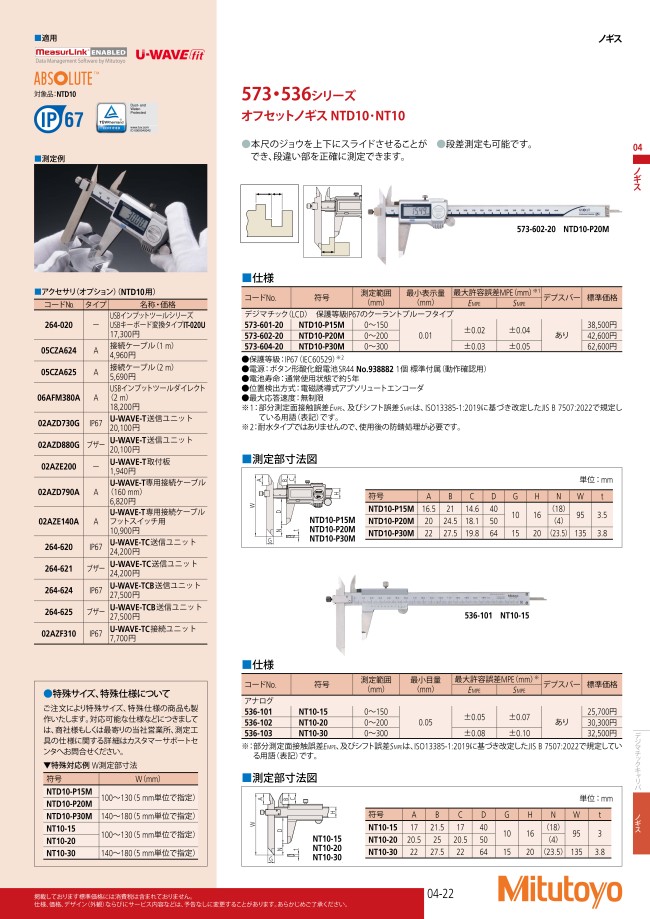

573・536シリーズ オフセットノギス NTD10・NT10
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 23,976円～68,625円
- 税込単価
- 26,374円～75,488円
本尺のジョウを上下にスライドさせることができ、段違い部の測定が正確にできます。...
詳細情報を確認する- デプスバー付
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 最大許容誤差 EMPEは外測測定に適用される指示誤差（部分接触面測定誤差）、最大許容誤差 SMPEは外側測定面以外の測定面が使用されている場合の内側測定や深さ測定などの指示誤差（スケールシフト誤差）を表しています。
型番
製品特長・仕様
製品の基本仕様・特長
- NTDは絶対原点をもつABSタイプです。ムラなく、しっかり心地良いスライダの作動を実現しています。
- NTDは測定データの出力端子があり、統計的工程管理システムや計測システムが構成できます。
- 測定データ出力機能付きの製品は、計測データネットワークシステム MeasurLink に接続可能です。
本尺のジョウを上下にスライドさせることができ、段違い部の測定が正確にできます。
段差測定も可能です。
■仕様：デジマチック（LCD）保護等級IP67のクーラントプルーフタイプ
| 型番 | NTD10-30PMX |
|---|---|
| コードNo. | 573-604 |
| 測定範囲 （mm） | 0～300 |
| 最小表示量 （mm） | 0.01 |
| 器差 （mm） | ±0.03 （量子化誤差：1カウント含まず） |
| デプスバー | あり |
| 保護等級 | IP67（IEC 60529）※1 （耐水タイプではありませんので、使用後の防錆処理が必要です。） |
| 電源 | ボタン形酸化銀電池SR44（No.638882）1個 標準付属 （標準付属のボタン形酸化銀電池は、モニタ用です） |
| 電池寿命 | 約1年 |
| 位置検出方式 | 電磁誘導式アブソリュートエンコーダ |
| 最大応答速度 | 無制限 |
※1：保護等級IP67は、ドイツ認定機関・テュフラインランド社のIP試験に合格しています。
■仕様：アナログ
| 型番 | コードNo. | 測定範囲 （mm） | 最小表示量 （mm） | 器差 （mm） | デプスバー |
|---|---|---|---|---|---|
| NT10-15 | 536-101 | 0～150 | 0.05 | ±0.05 | あり |
| NT10-20 | 536-102 | 0～200 | ±0.05 | ||
| NT10-30 | 536-103 | 0～300 | ±0.08 |
規格表
| 型番 | A | B | C | D | G | H | N | W | t |
|---|---|---|---|---|---|---|---|---|---|
| NTD10-30PMX | 22 | 27.5 | 19.8 | 64 | 15 | 20 | （23.5） | 135 | 3.8 |
| NT10-15 | 17 | 21.5 | 17 | 40 | 10 | 16 | （18） | 95 | 3 |
| NT10-20 | 20.5 | 25 | 20.5 | 50 | （4） | ||||
| NT10-30 | 22 | 27.5 | 22 | 64 | 15 | 20 | （23.5） | 135 | 3.8 |
外形図
NT10-15、NT10-20、NT10-30
NTD10-30PMX
使用方法・使用事例
使用事例
メーカー紹介
産業のマザーテクノロジーと呼ばれ、世界中のあらゆる製造シーンで必要とされ続けている、精密測定。
現代においては"インダストリー4.0"に象徴される目覚ましい技術革新の波の中で、工場や製造業そのものの在り方はますます高度化し、精密測定に期待される役割も高まりを見せる一方です。
1934年に創業したミツトヨは、「精密測定で社会に貢献する」を理念としながら、世界に市場を拡げ、精密測定機器の総合メーカーとしての歩みを重ねてきました。
けれどいま、私たちが挑戦するのは「測る」だけでは終わらない、お客様にとっての「その先」を創り出すソリューションです。
最適な検査環境の開発、自社技術を応用した現場の工程改善、測定データの活用による「止まらない工場」の実現まで。
製造の根幹に携わる存在だからこそ、可能性の広がりは無限です。
「測る」のその先へ。
ミツトヨの新しい挑戦が始まっています。
