デジタル角度計レベルニック DP-10S・DP-10D セット DP-10S-DP-10D-SET

カタログ |

新潟精機（SK）

デジタル角度計レベルニック DP-10S・DP-10D セット

通常単価(税別): 243,888円

税込単価: 268,277円

通常出荷日：2日目

【特長】・X・Y方向の傾斜角度を同時に表示するため、水平出し作業が簡単になります・表示は、XY表示、X...

お得なエコノミーシリーズで消耗品もコストダウン！

通常出荷日：在庫品1日目

商品タイプ
デジタル角度計
測定範囲
0～90°
最小表示 (°)
0.01
製品寸法 (mm)
DP-10S：L85×W85×H73、DP-10D：L145×W76×H30
材質
アルミ
測定範囲詳細
±9.99
電源
単3形乾電池×各2、ACアダプタ（3V出力）
使用温度範囲 (℃)
0～40
読取精度 (°)
±0.01（測定範囲±2゜以内の場合）、±0.05（測定範囲±2゜を超えた場合）
繰り返し精度
±0.01゜
本体材質
DP-10S ケース：アルミ、ベース：ジュラルミン/DP-10D ケース：ABS
質量 (g)
DP-10S：540、DP-10D：230
XY直交精度
1%
応答時間（測定周期）
約2.5s/1回
外部出力信号
RS-232C準拠（DP-10D）
連続使用時間
DP-10S：約8時間（通信中）、約4時間（通信待ち）/DP-10D：約10時間
特長
・X、Y方向の傾斜角度を同時に表示するため、水平出し作業が簡単/・表示はXY、Xのみ、Yのみ表示の切替可能/・0コール、1/2コールスイッチにより、基準を決める、表示を半分にするなどの操作がワンタッチ/・センサーモード時、測定範囲：±9.998゜、最小読取値：0.002゜に変更。（0コール、1/2コールは使用不可）内蔵されている角度センサの値をそのままパソコンへ表示、出力/・測定値をパソコンへ表示、記録できる専用ソフト付属
型式
センサー：DP-10S、表示器：DP-10D
無線方式
Bluetooth Class1
通信距離
30～50m

DP-10S-DP-10D-SET

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

製品特長・仕様

製品の基本仕様・特長

本器は1セットでX方向とY方向の傾斜を測定できる2軸デジタル角度計です。
センサー（DP-10S）と、表示器（DP-10D）が無線で接続されているセパレートタイプです。

X方向、Y方向の傾斜を液晶パネルに2行で表示します。
1軸測定だけを行いたい場合は、スイッチ操作で一方の表示のみとすることができます。
センサーと表示器が無線で接続されているので、測定湯所から離れた所でも傾斜の確認ができます。
精密な傾斜測定が出来るように、レベルニックシリーズの電子水準器同様に0コール、1/2コールスイッチにより、基準を決める、表示を半分にするなどの作業がワンタッチでできます。
暗がりでも測定できるように液晶パネルはバックライト付です。
信号出力（RS-232C準拠）を使ってコンピュータヘのデータ出力ができます。
専用ソフトのデータ記録機能を使って測定値の収集ができます。
測定器ではなく、傾斜センサーとして使えるセンサーモードに切り換えができます。
センサーモードの場合は、分解能は0.002°となります。
（不用意なスイッチ操作で表示値が変わらないように、0コール、1/2コールが無効になります。）
センサーのベース底面に、治具固定などに使えるネジ穴（M5）があります。

DP-10D 表示器

DP-10S センサー

デジタル角度計レベルニックの材質

DP-10S:ケース/アルミ、ベース/ジュラルミン

DP-10D:ケース/ABS

商品コード	品番
010094	DP-10S・DP-10Dセット

型式	センサー：DP-10S／表示器：DP-10D
測定範囲	±9.99°（測定範囲を越えた場合Error表示）^※1
最小読取	0.01°
読取精度	±0.01°（測定範囲±2°以内の場合） ±0.05°（測定範囲±2°を越えた場合）
繰返し精度	±0.01°
XY直交精度	1%
無線方式	Bluetooth クラス1
通信距離	30～50m
使用温度範囲	0～+40℃
応答時間（測定周期）	約2.5秒/1回
出力	RS-232C準拠
電源	単三形乾電池×2個 ACアダプタ（3V 出力）
連続使用時間（アルカリ乾電池の場合）^※2	DP-10S：約8時間（通信中）約4時間（通信待ち） DP-10D：約10時間
外形寸法	DP-10S：85（L）×85（W）×73（H）mm DP-10D：145（L）×76（W）×30（H）mm
ベース寸法	85（L）×85（W）
質量（電池含む）	DP-10S：540g DP-10D：230g

センサーモード時

測定範囲	±9.998°（測定範囲を越えた場合9.999表示、Errorにはなりません）
最小読取	0.002°
機能制限	0コール、1/2コール、表示切替機能無効
付属品	ACアダプタ（3V 出力）×2個単三乾電池×4個収納ケースパソコン接続ケーブル角度計専用ソフト取扱説明書

※1：専用ソフトを使ってmm/M（勾配）表示ができます。

※2：気温などの使用条件により多少異なります。公称1.2Vの単三型充電電池も使用可能ですが、放電電圧カーブの特性により、「1LED：CHK」（DP-10S）や「B：CHK」（DP-10D）の表示から電池切れまでの時間が短いので注意してください。

注意・禁止事項

本器（センサー、表示器）は精密な測定器ですので、作業中や持ち運びのときに、ぶつけたり落としたりなど、測定面や本体へ衝撃や過大な圧力を加えないように、取扱いには十分注意をしてください。
ベース底の測定面は機能上重要な部分ですので、打痕などの変形には注意してください。使用後はゴミや汚れを除去し、ケースに収納してください。
長期にわたり使用しない場合は、電池液漏れによる故障を避けるために電池を取り外してください。
保存場所には直射日光の当る場所や高温になる場所は避け、温度変化及び湿気の少ない所を選んでください。
使用箇所にゴミなどがあると、測定面や被測定物にキズのつく原因になりますので、取り除いてください。
測定目的以外の補助用具的な使い方をすると、キズや故障の原因になりますので注意をしてください。

メーカー紹介

新潟精機について

JCSS校正事業者登録

2009年にピンゲージ業界で初めて「長さ」区分でJCSS校正事業者に登録されました。
左記のロゴは、計量法に基づく校正事業者登録制度の標章です。
新潟精機株式会社キャリブレーションセンターは長さ区分の登録事業者で、0232は新潟精機株式会社キャリブレーションセンターの登録番号です。
JCSS登録事業者はISO/IEC17025を基準として登録されています。
※ISO/IEC17025：試験所・校正機関の能力に関する一般要求事項を規定した国際基準です。JCSS認定事業者は、すべてこの基準にしたがって認定されています。

新JIS規格認可

新潟精機の四日町工場（直尺・曲尺）は新JISの認可を受けております。
工業標準化に基づくJISマーク表示制度において財団法人日本品質保証機構が規格適合したことを認証した商品
JIS B 7516 金属製直尺
JIS B 7534 金属製角度直尺

ISO9001 取得

新潟精機では、皆さまへ確かな品質の商品の提供を実現するため2000年にISO9001を取得、その後2008年版から2015年版に移行を完了しております。
新潟精機は、ISOを取得したことにより、お客様の満足を第一と考え、高精度商品の開発に全社を挙げて取り組んでいます。
（ISO9001該当事業所：本社、PT事業部、塚野目工場、須戸工場、四日町工場、リング工場、電水器工場、保内工場）

商品TOP

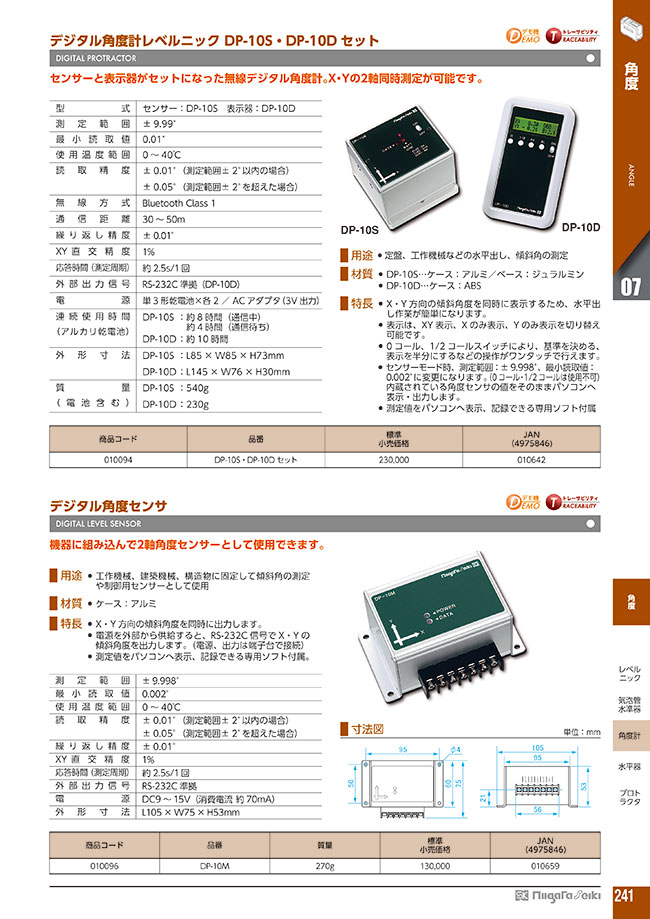

カタログ (見開き版)

DP-10S-DP-10D-SETの仕様・寸法情報

商品タイプ

デジタル角度計

測定範囲

0～90°

最小表示(°)

0.01

製品寸法(mm)

DP-10S：L85×W85×H73、DP-10D：L145×W76×H30

材質

アルミ

測定範囲詳細

±9.99

電源

単3形乾電池×各2、ACアダプタ（3V出力）

使用温度範囲(℃)

0～40

読取精度(°)

±0.01（測定範囲±2゜以内の場合）、±0.05（測定範囲±2゜を超えた場合）

繰り返し精度

±0.01゜

本体材質

DP-10S ケース：アルミ、ベース：ジュラルミン/DP-10D ケース：ABS

質量(g)

DP-10S：540、DP-10D：230

XY直交精度

応答時間（測定周期）

約2.5s/1回

外部出力信号

RS-232C準拠（DP-10D）

連続使用時間

DP-10S：約8時間（通信中）、約4時間（通信待ち）/DP-10D：約10時間

特長

・X、Y方向の傾斜角度を同時に表示するため、水平出し作業が簡単/・表示はXY、Xのみ、Yのみ表示の切替可能/・0コール、1/2コールスイッチにより、基準を決める、表示を半分にするなどの操作がワンタッチ/・センサーモード時、測定範囲：±9.998゜、最小読取値：0.002゜に変更。（0コール、1/2コールは使用不可）内蔵されている角度センサの値をそのままパソコンへ表示、出力/・測定値をパソコンへ表示、記録できる専用ソフト付属

型式

センサー：DP-10S、表示器：DP-10D

無線方式

Bluetooth Class1

通信距離

30～50m

絞り込み条件

タイプ
- DP-10S-DP-10D-SET
出荷日
すべて
2日以内

型番リスト

表示件数

型番

DP-10S-DP-10D-SET

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

243,888円

( 268,277円 )

2日目

詳細情報

基本情報

【特長】
・X・Y方向の傾斜角度を同時に表示するため、水平出し作業が簡単になります
・表示は、XY表示、Xのみ表示、Yのみ表示を切り替え可能です
・0コール、1/2コールスイッチにより、基準を決める、表示を半分にするなどの操作がワンタッチで行えます
・センサーモード時、測定範囲：± 9.998°、最小読取値：0.002°に変更になります。（0コール・1/2コールは使用不可）内蔵されている角度センサの値をそのままパソコンへ表示・出力します
・測定値をパソコンへ表示、記録できる専用ソフト付属
【用途】
・定盤、工作機械などの水平出し、傾斜角の測定

＞ミスミ測定工具・計測機器校正証明書つき商品はこちらをご覧ください。

校正付きの測定工具、計測機器について商品選定方法と校正付き商品についてご紹介しております。校正付き商品ご注文の際にご確認ください。
