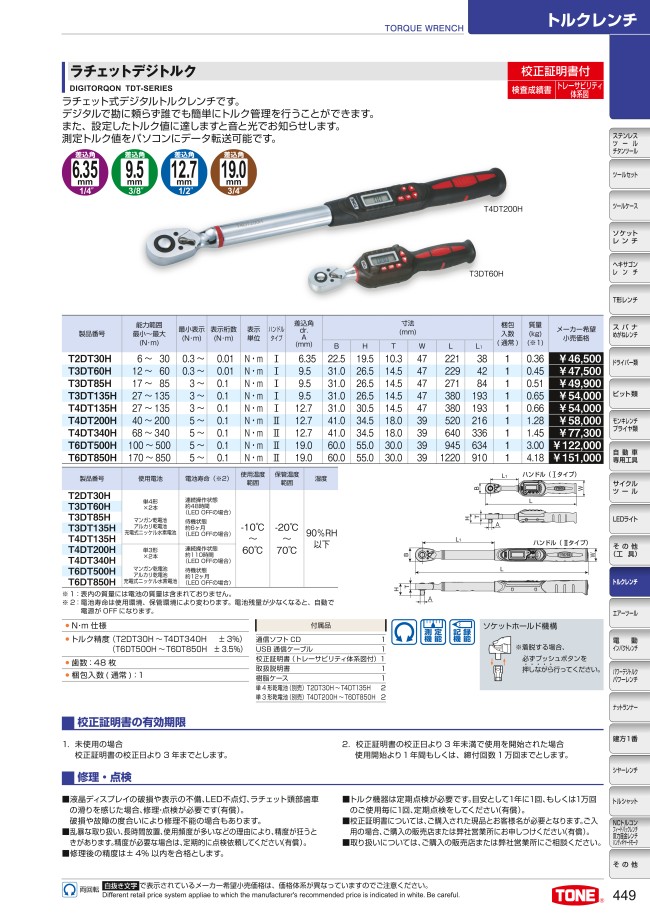

ラチェットデジトルク（デジタル式）

製品特長・仕様

製品の基本仕様・特長

産業工場での組立作業から大型トラック・自動車や一般産業機器およびプラントのメンテナンス作業まで幅広いトルク管理締付けの作業に。
最小6N・m から最大850N・m まで、能力別に全9種類をラインアップ。

• 締付状況お知らせ機能
  あらかじめ設定したトルク値に対して、LEDランプ、ブザー音と液晶表示で締付け状況をお知らせします。
• 合否判定機能
  目標トルクを事前に全9件登録できます。合否判定の許容差は1～9%範囲で設定でき、合否判定機能をONに設定している場合、測定後の結果に対してLEDランプと液晶表示で合否判定結果をお知らせします。
• データ保存機能
  測定したトルク値を最大250件保存できます。
• 左右両方向測定対応
  左右両方向の測定が可能です。
• 測定モード切替機能
  トラックモード&ピークモードでの測定が可能です。
  ダイヤル形トルクレンチ（締付けトルク値を直接読み取れる）やプレセット形トルクレンチ（あらかじめセットした目標トルクに達するとシグナルで入力完了を知らせる）と同じように使えます。
• 校正証明書付
  国家標準に基づいてトレースされた実用標準器を用いて校正されたことを証明する校正証明書付。

締付状況お知らせ機能
2色のLEDランプ（赤と緑）、ブザー音と液晶表示により締付け状況をお知らせします。
目標トルクの80%に到達するとLEDランプの点灯とブザー音が断続に鳴り始めます。
LEDランプ：目標トルクに近づくにつれLEDランプが順番に点灯していきます。

データ転送機能
付属のUSB通信ケーブルでパソコンに接続すれば、CSVファイルで転送が可能です。
トラックモード：加えたトルクの変動に従い数値が変動表示
ピークモード：加えたトルクの最大値を表示

ソケットホールド機構
ワンプッシュ操作でソケットの着脱が可能
ソケットの交換が容易で作業時には外れにくい

安全ロープ取付け穴
高所作業での落下防止対策に最適
※使用前に、安全ロープ等の注意事項をご確認ください。

専用の樹脂ケース入りで保管や持ち運びに便利

規格表

※表内の質量には電池の質量は含まれておりません。
※電池の寿命は使用環境、保管環境により変わります。電池残量が少なくなると、自動で電源がOFFになります。

外形図

ハンドルIタイプ

ハンドルIIタイプ

注意・禁止事項

警告

• 高所作業では必ず落下防止の処置をしてください。
• 通電中の作業はしないでください。
• トルクレンチは右回転（時計回り）でご使用ください（プレセット形、単能形）。
• アダプター（トルクレンチの角ドライブより小さいタイプ）を使用しないでください。アダプターの角ドライブが破損し、けがの原因になります。
• エクステンションバーを使用しないでください。エクステンションバーの破損、トルクの変動の原因になります。
• 長期間放置したトルクレンチは、トルク値が変動する場合があります。

注意

• 工具は本来の使用目的以外には使用しないでください。
• 「締付けトルク」と「ねじの締付け力」との関係は、ねじの状態や構造、摩擦係数などによって異なります。
  必ず対象物の作業指示書や注意書をよく読んで正しい作業をしてください。（図1）
• トルクレンチのトルク能力範囲を超えて使用すると故障します。場合によっては破損し、ケガをすることもあります。
• 握り部にパイプを継ぎ足して使用しないでください。正しいトルクがでなく、場合によっては破損し、ケガをすることもあります。（図2）
• トルクレンチは力を加える位置（握る位置）と方向によってその値が狂うことがあります。（図3）
• 精密に調整されていますが、衝撃を与えたり分解すると精度が狂います。また高温多湿、水中、ほこりの多い場所などでの使用や保管をしないでください。
• トルクレンチを使用するときは、弾みをつけたり、体重をかけたり、足で踏みつけないでください。（図4）
