ロックライン バルブ オネジ式【1～10個入り】

製品特長・仕様

製品の基本仕様・特長

金属加工箇所の冷却用・給油用・給水用クーラントノズル
ロックラインは金属加工時に生じる加工ポイントの発熱除去、切粉の排除などを目的とした操作性・安全性・耐久性に優れたクーラントノズルシステムです。
形を一度セットすれば、金属ホースのようにクーラント圧力で動くことがなく流量の変化もありません。機械振動にも強く、常に的確な位置にクーラントを供給できます。

豊富なバリエーションから最適な形状へ…自由に曲げて繋げて、長さや形状を調整できます。機械上でも簡単に調節・組立ができます。

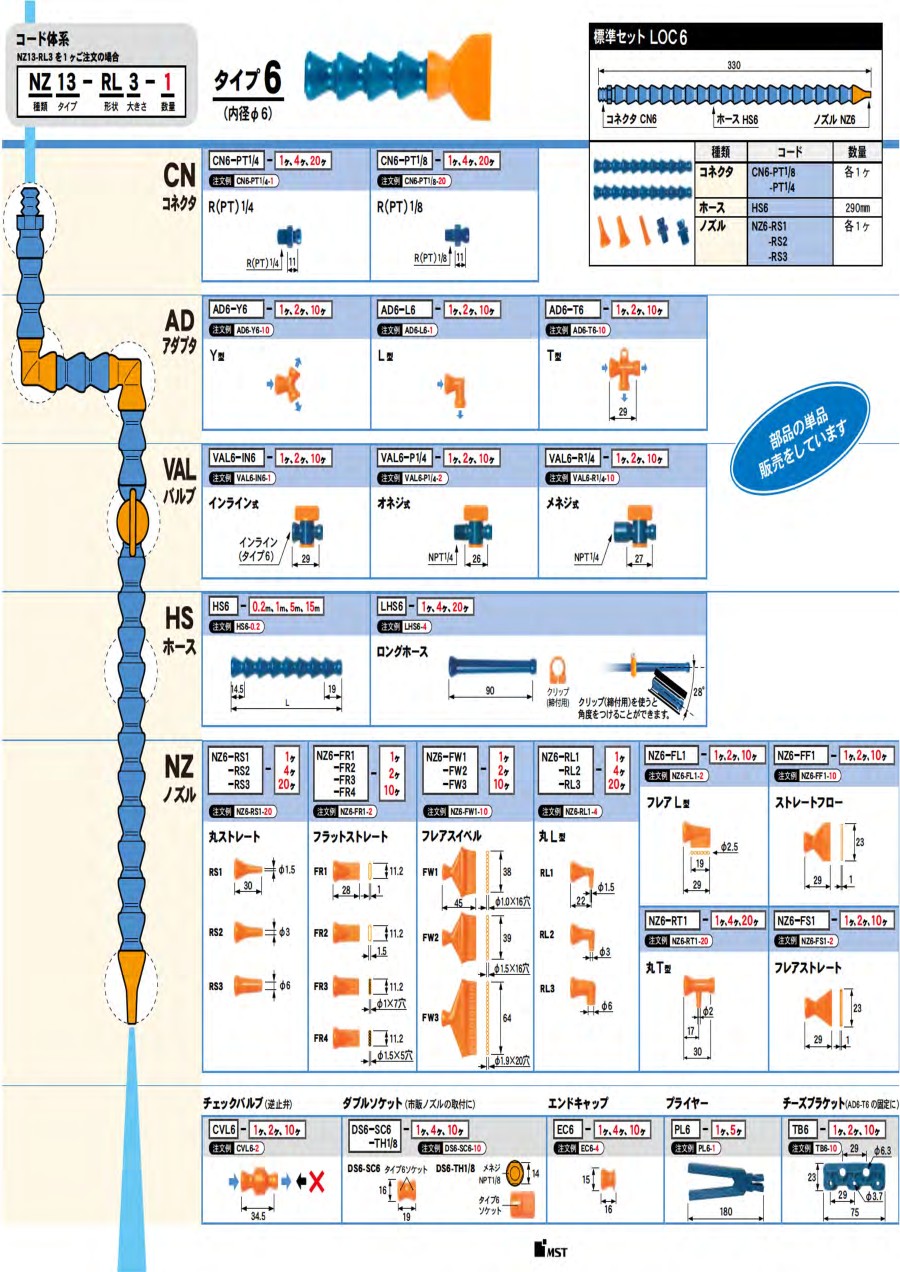

・大きさ3タイプ

必要なクーラント流量に応じ、内径3タイプのシステムをご用意しています。

タイプ	内径（mm）	R （最小半径）	最大圧液 （MPa）	流量 （L/min）
タイプ6	6（1/4"）	32	0.34	16
タイプ13	13（1/2"）	44	0.21	30
タイプ19	19（3/4"）	65	0.14	70

丸L型

丸ストレート

フレア型

フレアストレート

・機械を優しく保護

樹脂素材のロックラインは機械内部の接触部品を傷つけません。また、サビの心配もありません。

パーツは素手でピース同士を強く押し込むと組立てられます。プライヤーをご利用いただくとさらに簡単便利です。

性能・試験情報

耐薬品性

標準タイプ

外形図

VAL6

VAL13

VAL19

選定サポート情報

VAL6

注意・禁止事項

・仕様の範囲内でご使用ください。
