偏心ハイトシリンダー

偏心ハイトシリンダー

カタログ |

0

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 4,505円～8,907円

税込単価: 4,956円～9,798円

SCM420・焼入HRC60の偏芯ハイトシリンダーです。適合ボルトはM12/1...

詳細情報を確認する

種類
位置決めブロック
材質
SCM420
熱処理
焼入HRC60
表面処理
黒染め

未確定：候補が24型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

11427-25003～25020、11427-35003～35020

11427-25030～25050、11427-35030～35050

型番リスト

表示件数

型番

基準面からの高さ

(mm)

A

(mm)

C

(mm)

D

(mm)

E

(mm)

F

(mm)

G

(mm)

H

(mm)

質量

(kg)

適合ボルト

Ｂの許容差

(mm)

最小発注数量

3	36	13	6	-	-	-	-	0.02	M12	0 -0.006	1個
4	36	13	6	-	-	-	-	0.03	M12	0 -0.008	1個
5	36	13	6	-	-	-	-	0.03	M12	0 -0.008	1個
6	36	13	6	-	-	-	-	0.04	M12	0 -0.008	1個
7	36	13	6	-	-	-	-	0.05	M12	0 -0.009	1個
8	36	13	6	-	-	-	-	0.05	M12	0 -0.009	1個
9	36	13	6	-	-	-	-	0.06	M12	0 -0.009	1個
10	36	13	6	-	-	-	-	0.07	M12	0 -0.009	1個
20	36	13	6	-	-	-	-	0.1	M12	0 -0.013	1個
30	36	13	M8	6	10.5	19	13	0.12	M12	0 -0.013	1個
40	36	13	M8	6	10.5	19	13	0.24	M12	0 -0.016	1個
50	36	13	M8	6	10.5	19	13	0.31	M12	0 -0.016	1個
3	56	18	10.5	-	-	-	-	0.05	M16	0 -0.006	1個
4	56	18	10.5	-	-	-	-	0.07	M16	0 -0.008	1個
5	56	18	10.5	-	-	-	-	0.09	M16	0 -0.008	1個
6	56	18	10.5	-	-	-	-	0.11	M16	0 -0.008	1個
7	56	18	10.5	-	-	-	-	0.12	M16	0 -0.009	1個
8	56	18	10.5	-	-	-	-	0.14	M16	0 -0.009	1個
9	56	18	10.5	-	-	-	-	0.16	M16	0 -0.009	1個
10	56	18	10.5	-	-	-	-	0.17	M16	0 -0.009	1個
20	56	18	10.5	-	-	-	-	0.35	M16	0 -0.013	1個
30	56	18	M8	10.5	18	26	17	0.48	M16	0 -0.013	1個
40	56	18	M8	10.5	18	26	17	0.65	M16	0 -0.016	1個
50	56	18	M8	10.5	18	26	17	0.83	M16	0 -0.016	1個

通常単価(税別) (税込単価)	通常出荷日

5,258円 ( 5,784円 )	5日目
5,258円 ( 5,784円 )	5日目
5,258円 ( 5,784円 )	5日目
5,258円 ( 5,784円 )	5日目
4,505円 ( 4,956円 )	5日目
4,505円 ( 4,956円 )	5日目
4,505円 ( 4,956円 )	5日目
4,505円 ( 4,956円 )	5日目
5,898円 ( 6,488円 )	5日目
6,491円 ( 7,140円 )	5日目
6,491円 ( 7,140円 )	5日目
6,491円 ( 7,140円 )	5日目
5,669円 ( 6,236円 )	5日目
5,669円 ( 6,236円 )	5日目
5,669円 ( 6,236円 )	5日目
5,669円 ( 6,236円 )	5日目
5,669円 ( 6,236円 )	5日目
5,669円 ( 6,236円 )	5日目
5,669円 ( 6,236円 )	5日目
5,669円 ( 6,236円 )	5日目
6,812円 ( 7,493円 )	5日目
7,817円 ( 8,599円 )	5日目
8,226円 ( 9,049円 )	5日目
8,907円 ( 9,798円 )	5日目

詳細情報

基本情報

基本情報

SCM420・焼入HRC60の偏芯ハイトシリンダーです。
適合ボルトはM12/16です。

カタログ

商品TOP

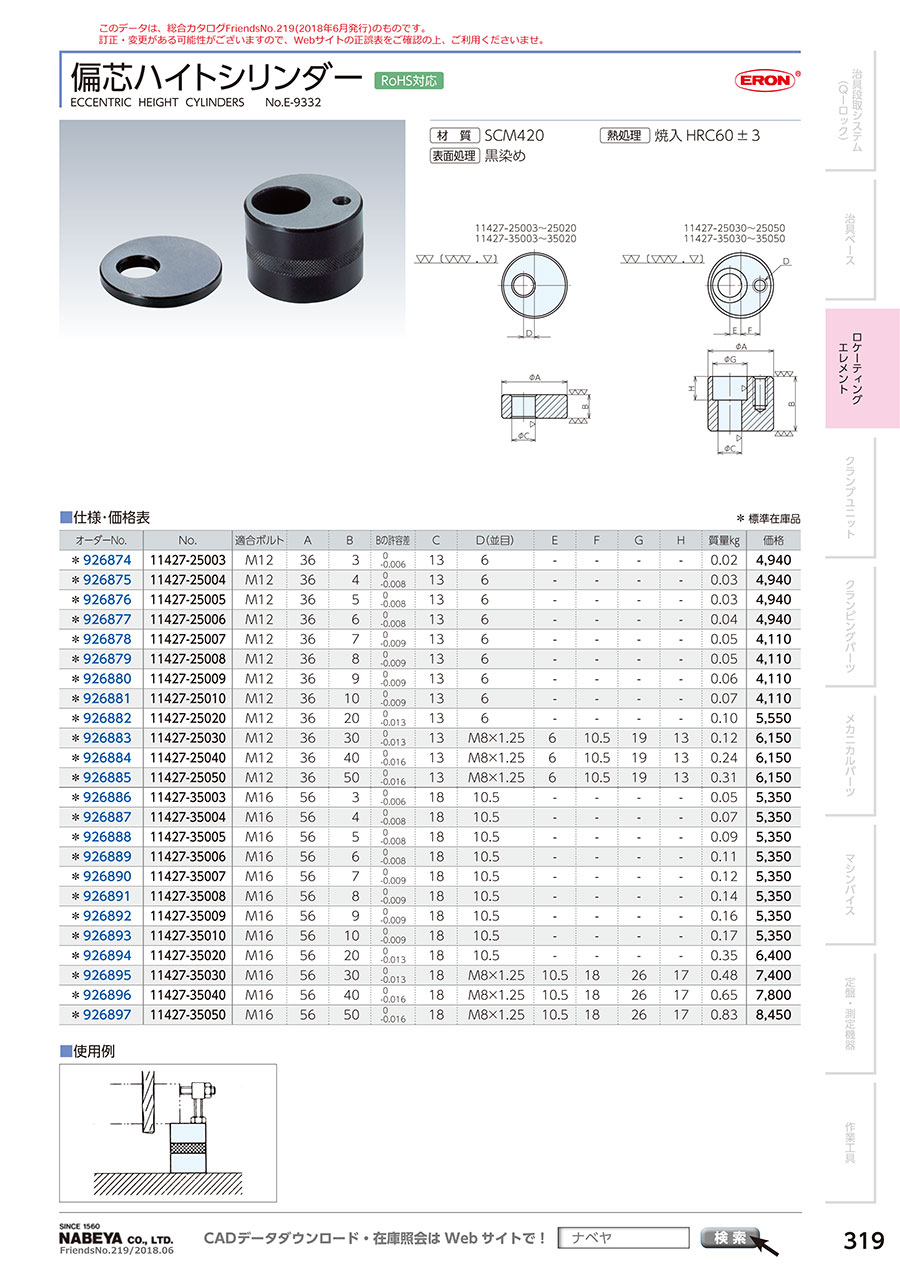

カタログ (見開き版)

319

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
