ロケートシリンダー

ロケートシリンダー

カタログ |

通常単価(税別): 8,726円～25,575円

税込単価: 9,599円～28,133円

通常出荷日：5日目

本体：SCM420/菱型ナット：S45C-D・焼入HRC56±2のロケートシリンダー(位置決めストッパ...

詳細を確認

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

型番リスト

表示件数

型番

突き当てピン部径

(mm)

C

(mm)

D

(mm)

E

(mm)

F

(mm)

I

(mm)

A 0-0.011

(mm)

A 0-0.013

(mm)

質量

(g)

最小発注数量

20±0.01	15±0.01	5.3	9.6	M6x25	0.01	10	-	55	1個
20±0.01	25±0.2	5.3	9.6	M6x35	-	10	-	80	1個
20±0.01	15±0.01	5.3	11.6	M6x25	0.01	12	-	55	1個
20±0.01	25±0.2	5.3	11.6	M6x35	-	12	-	80	1個
32±0.01	25±0.01	7.6	13.6	M8x35	0.01	14	-	200	1個
32±0.01	50±0.2	7.6	13.6	M8x60	-	14	-	355	1個
32±0.01	25±0.01	10	15.6	M8x40	0.01	16	-	220	1個
32±0.01	50±0.2	10	15.6	M8x75	-	16	-	375	1個
40±0.01	25±0.01	12.3	17.6	M10x40	0.01	18	-	360	1個
40±0.01	35±0.2	14	17.6	M10x50	-	18	-	460	1個
40±0.01	50±0.2	12.3	17.6	M10x65	-	18	-	600	1個
40±0.01	75±0.2	14	17.6	M10x90	-	18	-	850	1個
40±0.01	25±0.01	14	19.6	M10x45	0.01	-	20	380	1個
40±0.01	50±0.2	14	19.6	M10x70	-	-	20	630	1個
40±0.01	75±0.2	14	19.6	M10x95	-	-	20	870	1個
60±0.01	100±0.2	18	21.6	M12x120	-	-	22	2310	1個
60±0.01	125±0.2	18	21.6	M12x145	-	-	22	2860	1個
40±0.01	25±0.01	14	21.6	M10x50	0.01	-	22	410	1個
40±0.01	50±0.2	14	21.6	M10x75	-	-	22	650	1個
60±0.01	75±0.2	18	21.6	M12x95	-	-	22	1760	1個

通常単価(税別) (税込単価)	通常出荷日

8,726円 ( 9,599円 )	5日目
9,544円 ( 10,498円 )	5日目
8,863円 ( 9,749円 )	5日目
9,816円 ( 10,798円 )	5日目
10,180円 ( 11,198円 )	5日目
11,258円 ( 12,384円 )	5日目
11,349円 ( 12,484円 )	5日目
12,529円 ( 13,782円 )	5日目
13,709円 ( 15,080円 )	5日目
14,783円 ( 16,261円 )	5日目
14,964円 ( 16,460円 )	5日目
18,501円 ( 20,351円 )	5日目
15,055円 ( 16,561円 )	5日目
17,412円 ( 19,153円 )	5日目
19,771円 ( 21,748円 )	5日目
22,764円 ( 25,040円 )	5日目
25,575円 ( 28,133円 )	5日目
16,143円 ( 17,757円 )	5日目
17,684円 ( 19,452円 )	5日目
20,224円 ( 22,246円 )	5日目

詳細情報

基本情報

基本情報

本体：SCM420/菱型ナット：S45C-D・焼入HRC56±2のロケートシリンダー(位置決めストッパー)です。

カタログ

商品TOP

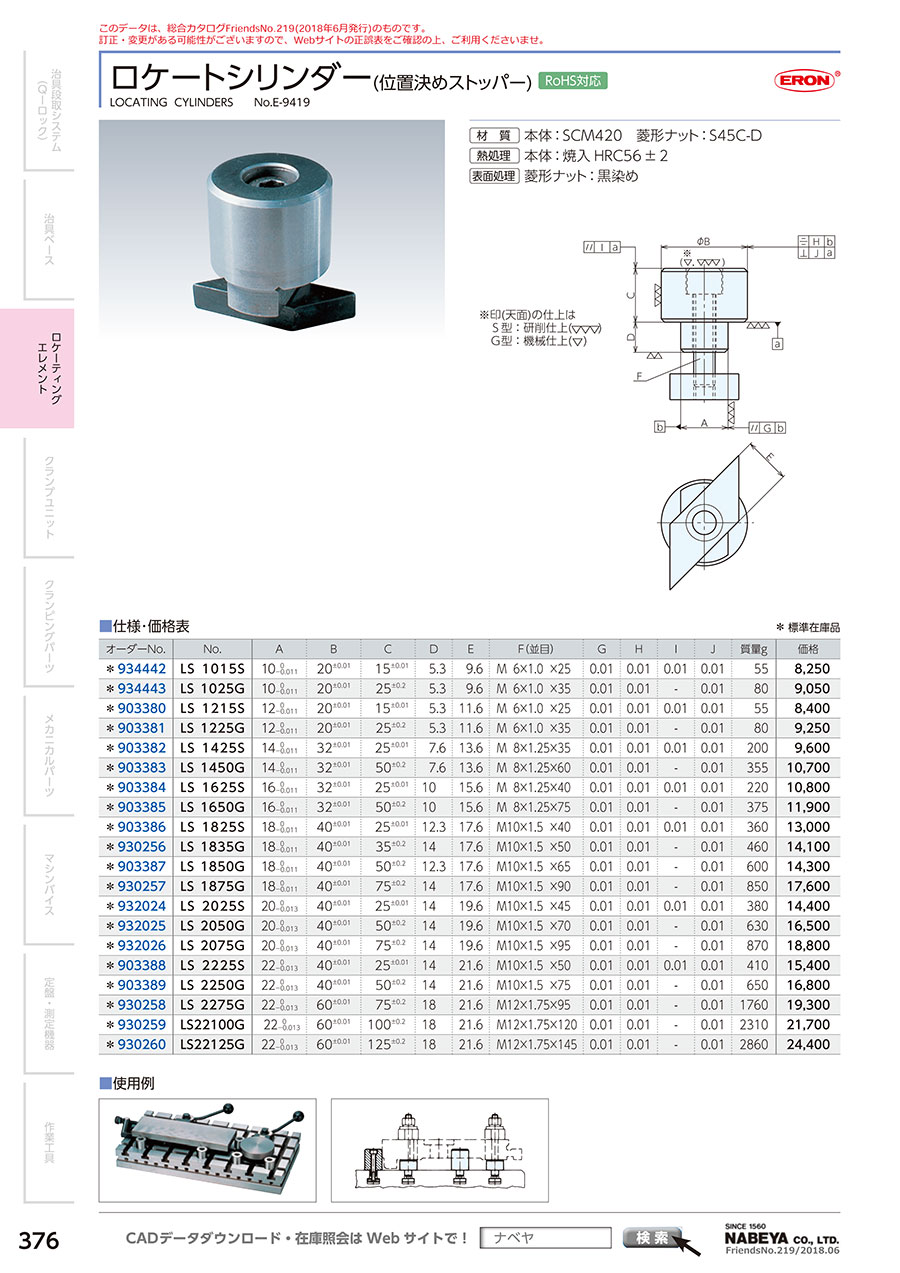

カタログ (見開き版)

376

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
