ナベヤ

ロケーティングピンアジャストタイプ

カタログ |

通常単価(税別): 13,709円～14,873円特別価格

税込単価: 15,080円～16,360円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～3日目一部当日出荷可能

【特長】・レンチ1本で繰返し位置決め精度5μm。・基準穴とのスキマゼロ、高精度位置決めピンでプレート交...

詳細を確認

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

使用方法・使用事例

製品特長・仕様

製品の基本仕様・特長

ロケーティングアジャストピンは、径が拡縮する手動操作の高精度位置決めピンです。

通常の位置決めピンはスキマあり

ロケーティングアジャストピンならスキマゼロ

高精度・段取時間短縮・トータルコスト削減

ピン径の拡縮機能
拡径時：ワーク基準穴とスキマがゼロとなり、高精度位置決めを行います。
縮径時：ワーク搬入出時、十分なスキマを確保し、ワーク交換が容易です。

外形図

使用方法・使用事例

使用方法

動作説明

取付加工寸法

単位：mm

型番	PAJ08-D	PAJ10-D	PAJ12-D	PAJ16-D	PAJ20-D
D_H6	7 （0～+0.009）	9 （0～+0.009）	9 （0～+0.009）	13 （0～+0.011）	17 （0～+0.011）
E	M6×1	M8×1	M8×1	M12×1.5	M16×1.5
Q	10	14	14	17	22
R	4	5	5	5.6	5.6
S	11	13.5	13.5	17	20.5

取付ピッチ間精度

JIS B 0613 2級抜粋

単位：mm

中心距離の区分		中心距離の許容差［JIS B 0613］
を超え	以下	2級
50	80	±0.023
80	120	±0.027
120	180	±0.032
180	250	±0.036
250	315	±0.041
315	400	±0.045
400	500	±0.049

注意事項
※1. PAJ取付穴ピッチ間精度は±0.02mm以内にして下さい。
ワーク穴（パレット穴）のピッチ間精度は、許容偏心量（-D：ダイヤ）・PAJのピッチ間精度を配慮した上で、［JIS B 0613 2級］の許容差以内としてください。
許容偏心量（-D：ダイヤ）≧PAJのピッチ間精度+ワーク加工穴のピッチ間精度（JIS B 0613の許容差以内）

使用事例

※ロケーティングアジャストピンにクランプ機能はありません。ワークやパレットの固定は別途クランプにて行ってください。

ワークの位置決めに

イケール張付ジグの位置決めに

プレートやパレットの位置決めに

型番リスト

表示件数

型番

突き当てピン部径

(mm)

質量

(g)

(mm)

ワーク径φ

(φ)

拡径ストローク

(mm)

M（六角×深さ）

(mm)

最小発注数量

7.93～8.04	24	7	11	10	8H8	0.3	0.12	7	M 6×1	9	3	12	1.6	2.5	7.9	4.7	10	4	11	2.5×2.5	1個
9.91～10.05	28.3	15	15.5	14	10H8	0.4	0.16	9	M 8×1	11.5	3.5	13.3	1.7	3	9.8	6	14	5	13.5	3 ×3	1個
11.88～12.06	30	20	15.5	14	12H8	0.5	0.2	9	M 8×1	11.5	3.5	15	2.2	3.5	11.8	6.5	14	5	13.5	3 ×3	1個
15.84～16.06	37	40	19	17	16H8	0.6	0.24	13	M12×1.5	15	4	18	2.8	4.2	15.7	9	17	5.6	17	4 ×3.5	1個
19.84～20.06	43.5	80	24.5	22	20H8	0.6	0.24	17	M16×1.5	18.5	5	20	2.5	5	19.7	12.4	22	5.6	20.5	5 ×4	1個

通常単価(税別) (税込単価)	通常出荷日

13,709円 ( 15,080円 )	3日目
13,709円13,297円 ( 14,627円 )	在庫品1日目当日出荷可能
13,709円 ( 15,080円 )	3日目
14,873円 ( 16,360円 )	3日目
14,873円 ( 16,360円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・レンチ1本で繰返し位置決め精度5μm。
・基準穴とのスキマゼロ、高精度位置決めピンでプレート交換や小規模汎用化に最適。
・ロケーティングアジャストピンは、径が拡縮する手動操作の高精度位置決めピンです。
・ロケーティングアジャストピンならスキマゼロ！
・ダイヤタイプには位相合わせ用のシムが付属しています。

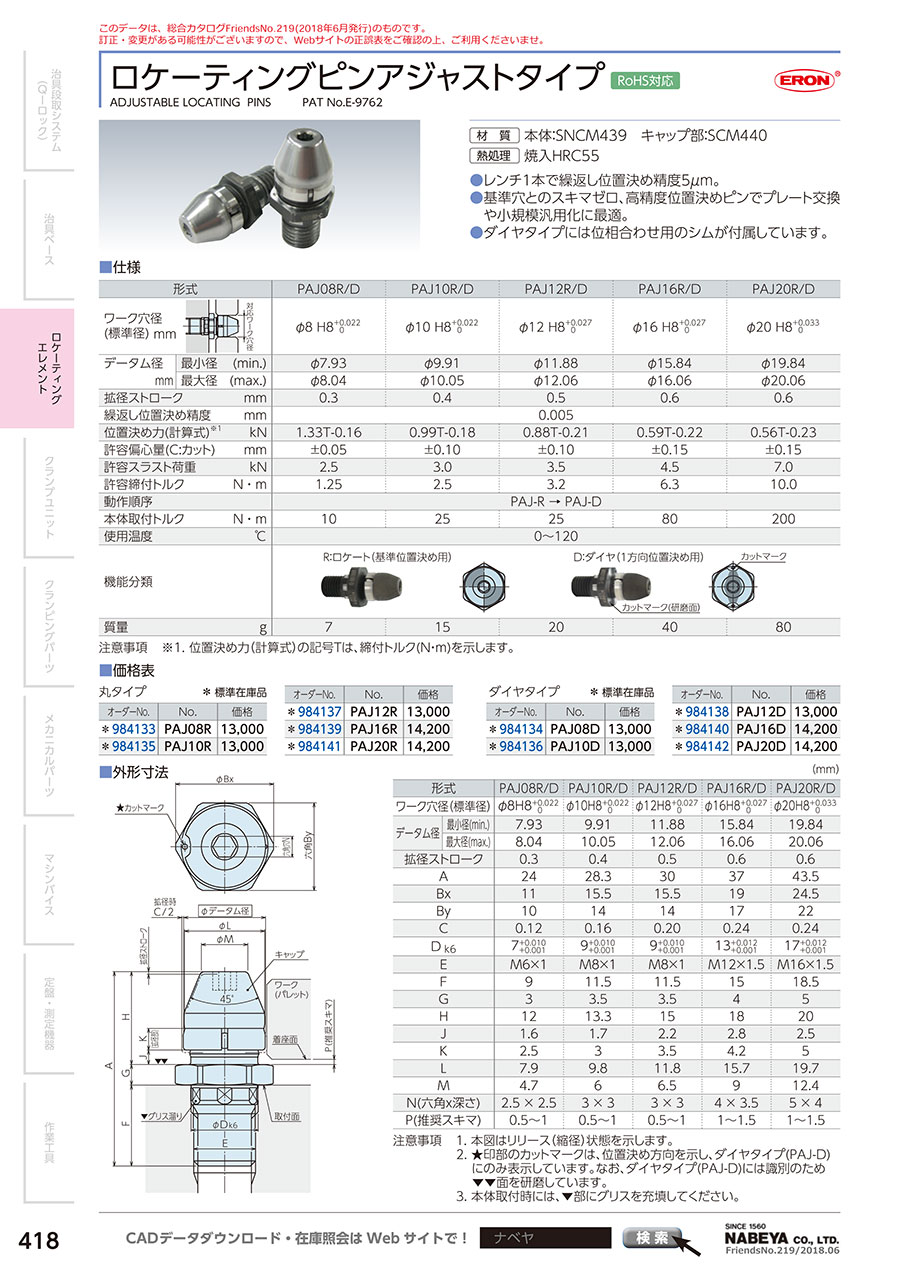

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
