ナベヤ

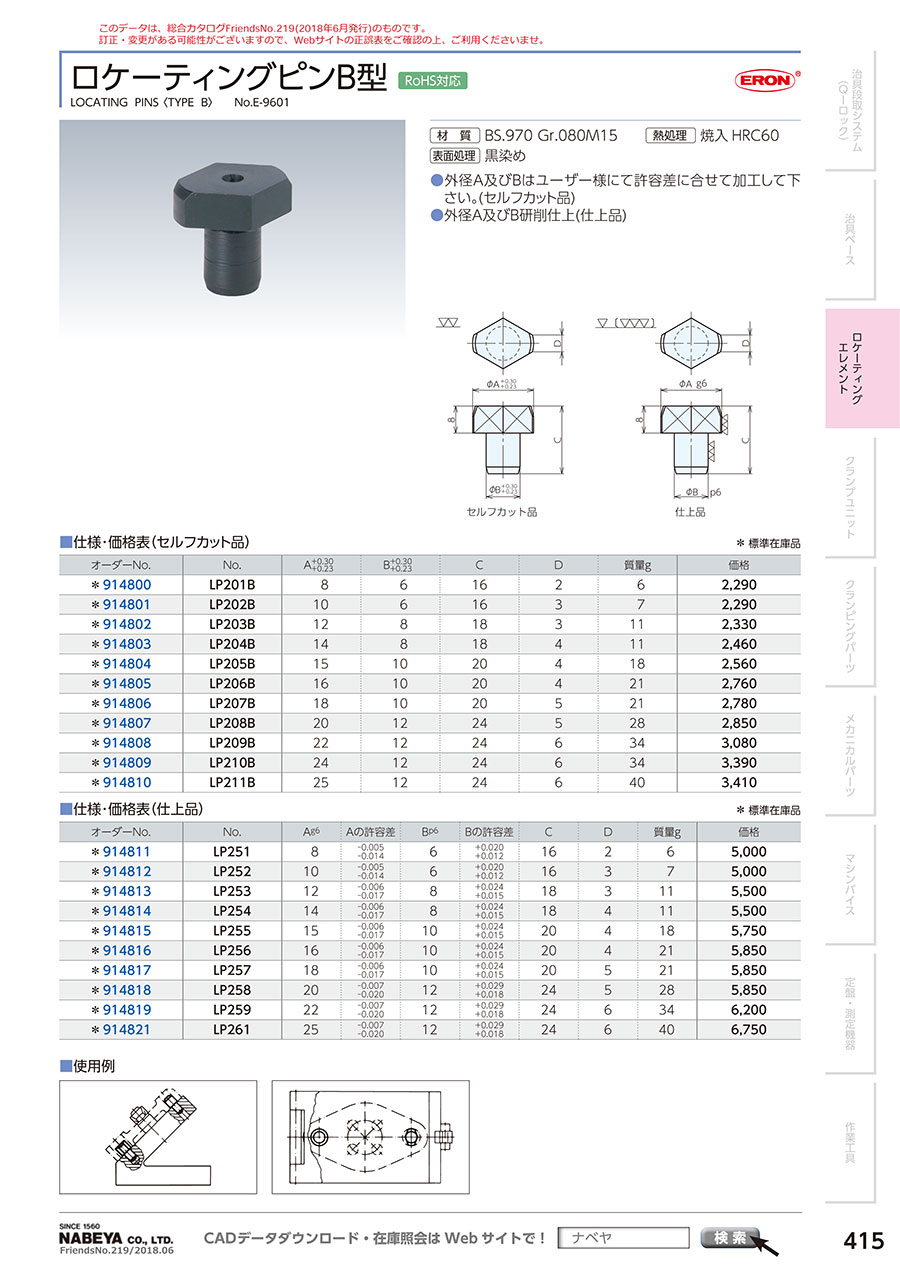

ロケーティングピン　Ｂ型（仕上げ品）

ロケーティングピン　Ｂ型（仕上げ品）
通常単価(税別)
6,960円～9,470円
税込単価
7,656円～10,417円

A型及びB型のロケーティングピンの研削を仕上げた状態の商品となります。

詳細情報を確認する
  • 材質
    SK7
  • 熱処理
    焼入HRC60
  • 表面処理
    黒染め

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が10型番あります。
数量：

商品情報

型番リスト

表示件数
  • 1
    • 型番
    LP251
    LP252
    LP253
    LP254
    LP255
    LP256
    LP257
    LP258
    LP259
    LP261

    種類

    突き当てピン部径

    (mm)

    突き当てピン部材質

    A

    (mm)

    B

    (mm)

    C

    (mm)

    D

    (mm)

    質量

    (g)

    A寸公差

    B寸公差

    		最小発注数量
    位置決めピン
    6
    焼入れ鋼
    8
    -
    16
    2
    4
    -0.005～-0.014
    +0.020～+0.012
    1個
    位置決めピン
    6
    焼入れ鋼
    10
    -
    16
    3
    5
    -0.005～-0.014
    +0.020～+0.012
    1個
    位置決めピン
    8
    焼入れ鋼
    12
    -
    18
    3
    8
    -0.006～-0.017
    +0.024～+0.015
    1個
    位置決めピン
    8
    焼入れ鋼
    14
    -
    18
    4
    10
    -0.006～-0.017
    +0.024～+0.015
    1個
    位置決めピン
    10
    焼入れ鋼
    15
    -
    20
    4
    14
    -0.006～-0.017
    +0.024～+0.015
    1個
    位置決めピン
    10
    焼入れ鋼
    16
    -
    20
    4
    16
    -0.006～-0.017
    +0.024～+0.015
    1個
    -
    -
    -
    18
    10
    20
    5
    18
    -0.006～-0.017
    +0.024～+0.015
    1個
    位置決めピン
    12
    焼入れ鋼
    20
    -
    24
    5
    26
    -0.007～-0.020
    +0.029～+0.018
    1個
    位置決めピン
    12
    焼入れ鋼
    22
    -
    24
    6
    30
    -0.007～-0.020
    +0.029～+0.018
    1個
    位置決めピン
    12
    焼入れ鋼
    25
    -
    24
    6
    35
    -0.007～-0.020
    +0.029～+0.018
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    6,960円
    ( 7,656円 )
    3日目
    6,960円
    ( 7,656円 )
    3日目
    6,960円
    ( 7,656円 )
    3日目
    7,660円
    ( 8,426円 )
    3日目
    7,660円
    ( 8,426円 )
    3日目
    8,030円
    ( 8,833円 )
    3日目
    8,170円
    ( 8,987円 )
    3日目
    8,400円
    ( 9,240円 )
    3日目
    8,590円
    ( 9,449円 )
    3日目
    9,470円
    ( 10,417円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    A型及びB型のロケーティングピンの研削を仕上げた状態の商品となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
