フレックスサポート FLS-88R
- 通常単価(税別)
- 88,400円
- 税込単価
- 97,240円
【特長】・三次元測定機で計測する不安定なワークを容易にサポート、クランプできま...
詳細情報を確認する- 種類
- 位置決めブロック
- 基準面からの高さ (mm)
- 62
- B (mm)
- 52.5
- D (mm)
- 100
- E (mm)
- 64
- F (mm)
- 69
- G (mm)
- 0～76
- H (mm)
- 63.3
- I (mm)
- 0～120°
- J (mm)
- 45.7
- K (mm)
- 15
- L (mm)
- 31.4
- M (mm)
- 4
- N (mm)
- 30
- 質量 (kg)
- 1.4
- 材質
- ベース本体:A5052P サポートピン:SUS304
- φA (mm)
- 88
- 本体サイズ (mm)
- φ88×62H
- 最大積載量 (kg)
- 1.5㎏
- サポートピン
- φ4×169本
- O (mm)
- 9
- 付属品
- クランプL型セット1個、クランプストレート型1個
- バネ圧
- ピン1本あたりの反力、セット時0.035N～最大押し込み時0.16N、バネ定数：0.009N/mm
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
FLS-88Rの仕様・寸法情報
種類
位置決めブロック
基準面からの高さ(mm)
62
B(mm)
52.5
D(mm)
100
E(mm)
64
F(mm)
69
G(mm)
0～76
H(mm)
63.3
I(mm)
0～120°
J(mm)
45.7
K(mm)
15
L(mm)
31.4
M(mm)
4
N(mm)
30
質量(kg)
1.4
材質
ベース本体:A5052P サポートピン:SUS304
φA(mm)
88
本体サイズ(mm)
φ88×62H
最大積載量(kg)
1.5㎏
サポートピン
φ4×169本
O(mm)
9
付属品
クランプL型セット1個、クランプストレート型1個
バネ圧
ピン1本あたりの反力、セット時0.035N～最大押し込み時0.16N、バネ定数：0.009N/mm
-
-
商品情報
フレックスサポートの詳細
フレックスサポートの使用例（1）
フレックスサポートの使用例（2）
フレックスサポートの使用例（3）
フレックスサポートの仕様
- 型番：FLS88R
- 本体サイズ：φ88（直径88mm）×H62mm
- 最大積載荷量：1.5kg
- サポートピン：φ4（直径4mm）×169本
- 質量：1.4kg
- 材質（ベース本体）：A5052P
- 材質（サポートピン）：SUS304
- 付属品：クランプL型 1個、クランプストレート型 1個
- バネ圧（ピン1本あたりの反力）：ストローク0mm時0.035N～ストローク15mm時0.16N、バネ定数：0.009N/mm
フレックスサポートの寸法
（単位：mm）
フレックスサポートの寸法図
| 型番 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FLS88R | 88 | 52.5 | 62 | 100 | 64 | 69 | 0～76 | 63.3 | 0～120° | 45.7 | 15 | 31.4 | 4 | 30 | 9 |
詳細情報
基本情報
【特長】
・三次元測定機で計測する不安定なワークを容易にサポート、クランプできます
・169本のサポートピンが複雑な三次元曲面を、自在にサポートし段取り時間を短縮出来ます
・サポートピンの固定はクランプレーバー1本で行えます
・クランプ位置は、ワーク形状に合わせ上下左右自在に調整できます
・複数個の使用により、長大ワークにも対応できます

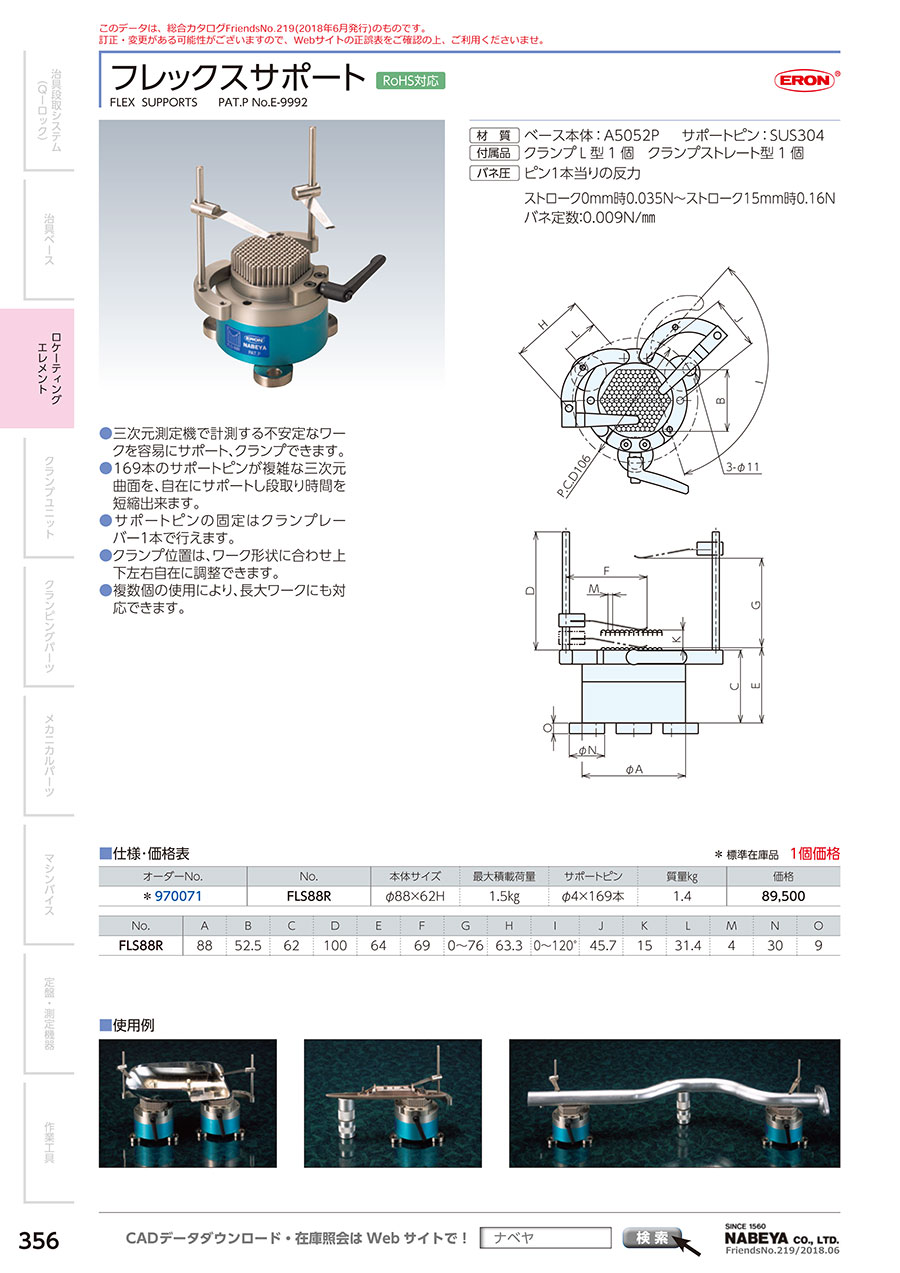

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
フレックスサポート FLS-88Rの型番FLS-88Rのページです。
型番FLS-88Rに関する仕様情報を記載しております。
フレックスサポート FLS-88Rのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q最大積載荷重は？
A
1.5㎏です。
