Tスロットブロック
- 通常単価(税別)
- 51,000円～87,550円
- 税込単価
- 56,100円～96,305円
カサ上げブロックに便利なロケーティングエレメント。【特長】・材質：FC250。...
詳細情報を確認する- 種類
- 位置決めブロック
- 基準面からの高さ (mm)
- 150
- B (mm)
- 100
- D (mm)
- 50
- E (mm)
- 160
- H (mm)
- 60
- J (mm)
- 37
- K (mm)
- 16
- L (mm)
- 26
- M (mm)
- 18
- N (mm)
- M16
- 材質
- FC300
- 熱処理
- 焼鈍
- 表面処理
- 塗装(側面)
- I±0.2 (mm)
- 22
商品情報
製品仕様

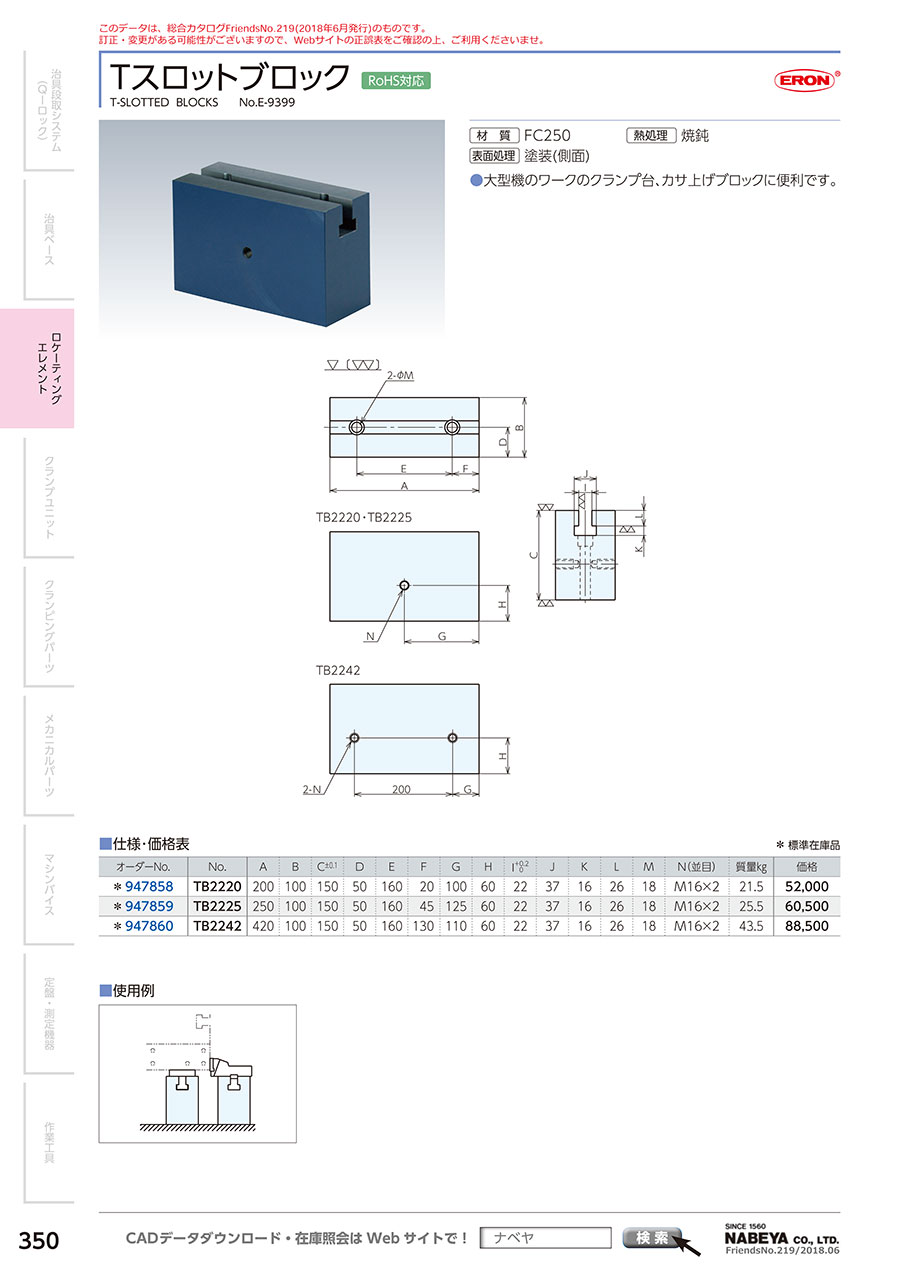

Tスロットブロックの外観
Tスロットブロックの外形図
| 型番 | A | B | C±0.1 | D | E | F | G | H | I | ＋0.2 0 | J | K | L | M | N（並目） | 質量㎏ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TB2220 | 200 | 100 | 150 | 50 | 160 | 20 | 100 | 60 | 22 | 37 | 16 | 26 | 18 | M16×2 | 21.5 | |
| TB2225 | 250 | 100 | 150 | 50 | 160 | 45 | 125 | 60 | 22 | 37 | 16 | 26 | 18 | M16×2 | 25.5 | |
| TB2242 | 420 | 100 | 150 | 50 | 160 | 130 | 110 | 60 | 22 | 37 | 16 | 26 | 18 | M16×2 | 43.5 | |
詳細情報
基本情報
カサ上げブロックに便利なロケーティングエレメント。
【特長】
・材質：FC250。
・熱処理：焼鈍。
・表面処理：塗装（側面）。
【用途】
・大型機のワークのクランプ台、カサ上げブロックに便利です。
