ナベヤ

Qロック用ハイトシリンダー

カタログ |

通常単価(税別): 4,063円～6,034円特別価格

税込単価: 4,469円～6,637円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～3日目一部当日出荷可能

Q-ロックエレメントのピッチ間に設置することで治具ベースのタワミ、ビビリ等を防止します。

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

・RoHS対応

機械の稼働率アップ！！

簡単＆短時間＆高精度な治具段取り替え作業の実現により、機械稼働率がアップ！！

Q- ロックエレメント無し（都度）
芯出し必要！！
熟練作業員による芯出し作業が治具交換のたびに必要

Q- ロックエレメント有り
精度確認不要！！
2面拘束で繰り返し位置決め精度3μ以内！！
つまり、一度治具の芯出しを行うことで2回目からは不要となります。

段取り時間を短縮！！

治具段取時間を50～70％短縮可能！！

縦型マシニングセンターの場合

横型マシニングセンターの場合

外段取り化による作業性・稼働率アップ！！

大型マシニングセンターの外段取りで機械稼働時間UP！！

製品特長紹介動画

外形図

使用方法・使用事例

使用事例

選定サポート情報

型番	適合Qロックエレメント	A	B （-0.018～-0.009）	C	D	E	質量 g
QL-H0814	QLT19	24	14	9	15	8.5	30
QL-H1220	QLT26	36	20	13	23	14.0	100
QL-H1222	QLA26,QLH26	36	22	13	23	14.0	100
QL-H1224	QLT32	36	24	13	23	14.0	110
QL-H1236	QLST26	36	36	13	23	14.0	170
QL-H1652	QLTS40	56	52	18	26	17.0	860
QL-H1630	QLT40	56	30	18	26	17.0	480
QL-H1632	QL（S・H）M16	75	32	18	26	17.0	920
QL-H1634	QLHM25	75	34	18	26	17.0	1,080
QL-H0817	QLA19	24	17	9	15	8.5	30
QL-H1226	QLA32,QLH32	36	26	13	23	14.0	150

型番リスト

表示件数

型番

注文停止中

注文停止中

(mm)

質量

(g)

適合Qロックエレメント

最小発注数量

24	14	9	15	8.5	30	QLT19	1個
24	17	9	15	8.5	30	QLA19	1個
36	20	13	23	14	100	QLT26	1個
36	24	13	23	14	110	QLT32	1個
36	24	13	23	14	480	QLT40、QL（S・H）M10	1個
36	26	13	23	14	150	QLA32、QLH32	1個
36	36	13	23	14	170	QLTS26	1個
56	25	18	26	17	400	QL（S・H）M07	1個
56	31	18	26	17	495	QLH40	1個
75	32	18	26	17	920	QL（S・H）M16	1個
75	34	18	26	17	1080	QLHM25	1個
56	38	18	26	17	615	QLH48	1個
56	52	18	26	17	860	QLTS40	1個

通常単価(税別) (税込単価)	通常出荷日

4,063円 ( 4,469円 )	1日目
4,316円 ( 4,748円 )	3日目
4,641円4,501円 ( 4,951円 )	在庫品1日目当日出荷可能
4,732円4,590円 ( 5,049円 )	在庫品1日目当日出荷可能
4,732円4,590円 ( 5,049円 )	在庫品1日目当日出荷可能
4,732円 ( 5,205円 )	3日目
4,937円 ( 5,431円 )	3日目
4,937円 ( 5,431円 )	3日目
5,097円 ( 5,607円 )	3日目
5,506円5,340円 ( 5,874円 )	在庫品1日目当日出荷可能
5,506円5,340円 ( 5,874円 )	在庫品1日目当日出荷可能
5,097円 ( 5,607円 )	3日目
6,034円5,852円 ( 6,437円 )	1日目

詳細情報

基本情報

基本情報

Q-ロックエレメントのピッチ間に設置することで治具ベースのタワミ、ビビリ等を防止します。

カタログ

商品TOP

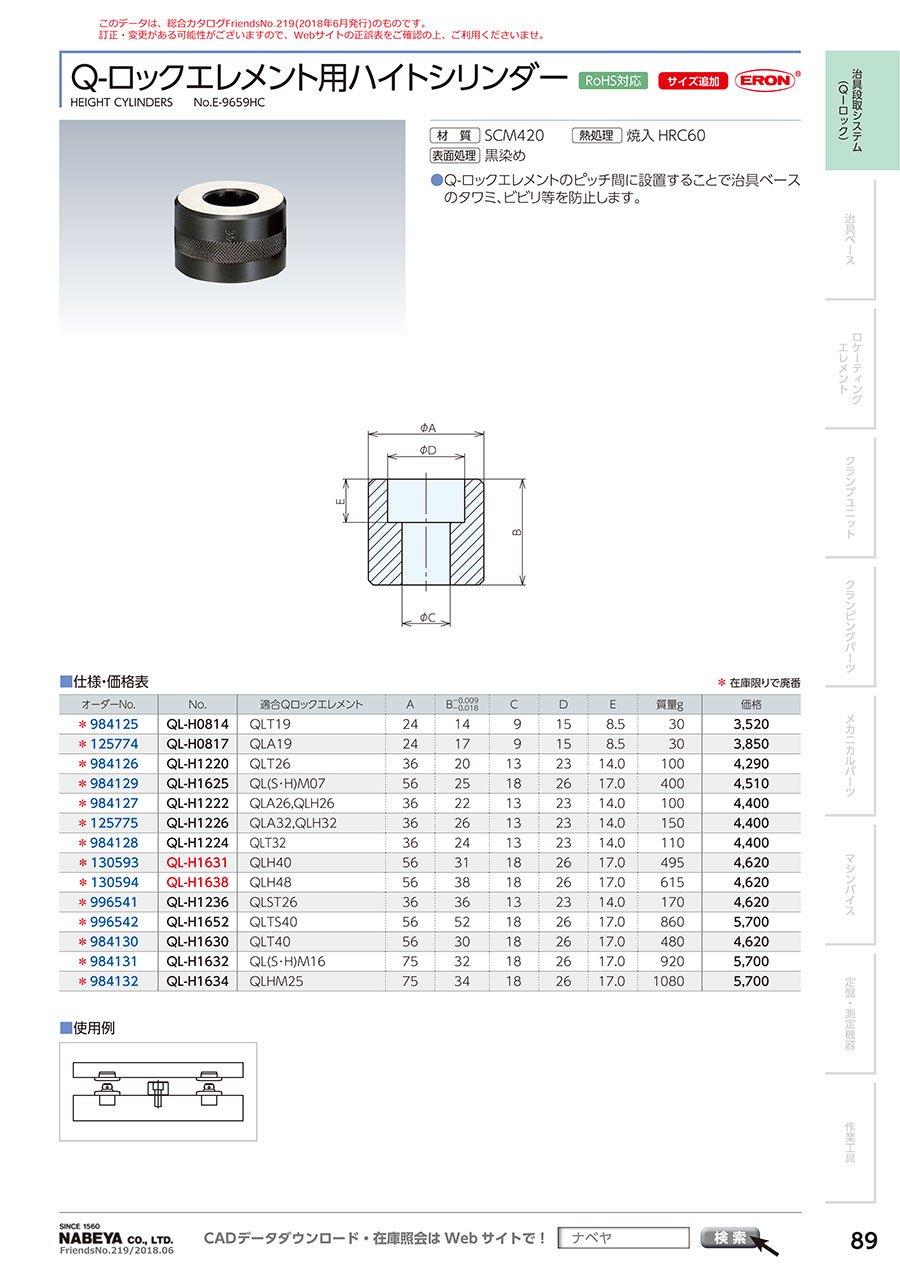

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
