MOLDINO(モルディノ・旧三菱日立ツール)

超硬ノンステップボーラー2D 02WNSB□□□□-TH

カタログ |

通常単価(税別): 7,046円～16,077円

税込単価: 7,751円～17,685円

浅い穴も高性能。耐酸化性、耐磨耗性にすぐれたTHコーティングを採用。NSB溝形...

被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 鋳鉄
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
単品/セット品
単品
先端角 (°)
140
有効加工深さ (mm)
～2
工具材質（詳細）
超硬合金
コーティング・表面処理（詳細）
THコート
被削材（詳細）
調質鋼/一般鋼/鋳鉄
シンニング詳細
有

ご注意

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

未確定：候補が101型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

超深穴（L/D=30）まで全て「ノンステップ！！」
NSB特殊溝形状で切りくず排出スピードが速い

耐酸化性、耐磨耗性にすぐれたTHコーティングを採用
NSB溝形状にてノンステップでスイスイ加工
高精度先端刃
高精度シャンク、焼バメにも対応
環境に優しいMQL（ミスト）加工も抜群の性能

高温でも安定性に優れるTHコート

耐酸化性に優れるTHコート採用で、切削温度の高くなる高能率領域に対応

超硬ノンステップボーラー2D 02WNSB□□□□-TH 高温でも安定性に優れるTHコート画像

特殊溝形状で良好な切りくず排出

主軸負荷（トルク）の変化
工具：20WHNSB0600-TH
切削条件：vc=100m/min f=0.15mm/rev H=120mm
被削材：S50C
水溶性切削液：内部給油

超硬ノンステップボーラー

NSB特殊溝形状で優れた切りくず排出

良好な切りくず形状

Wマージンでがっちりガイド

外形図

使用方法・使用事例

使用事例

浅い穴も高性能

S50C（生材）
【切削条件】
工具：02WNSB0600-TH
被削材：S50C
送り量：0.15mm/rev
加工穴深さ：12mm

SCM440/30HRC
【切削条件】
工具：02WNSB0600-TH
被削材：SCM440/30HRC
送り量：0.15mm/rev
加工穴深さ：12mm

工具：02WNSB0600-TH
被削材：S50C（生材）Vc=150m/min f =0.3mm/rev
n=7958min^-1 Vf=2387mm/min H=12mm

S50C 3500穴加工
高能率でも高寿命

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

切削条件時の注意

被削材、加工形状に合わせて、適切なクーラントを使用してください。
この推奨切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。
このクーラント切削条件基準は水溶性切削油剤を使用する場合のものです。
MQL（ミスト）加工の場合はミストの吐出量や吐出の状態、配管経路等により切削速度を下げないと加工できない場合があります。
工具装着の際は傷や汚れの無いコレットを用い、工具の振れは0.02mm以下に抑えてください。
この切削条件は工具径の4倍までの穴深さに適用ください。
油性の切削油剤を使用する場合は切削速度下限値の70％を目安にご使用ください。
ワークの保持状況、機械剛性によって、条件を適宜調整ください。
条件表よりも低い回転数でご使用することもできます。

適用被削材

構造用鋼（～180HB）SS
炭素鋼（～200HB）S○○C
合金鋼（～30HRC）SCM
SKD61（～30HRC）
プリハードン鋼（～40HRC）
プリハードン鋼（～50HRC）SKD
ダクタイル鋳鉄 FCD500
鋳物 FC250

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

トラスココード

CADデータ有無

(2D/3D)

最小発注数量

3	15	47	3	-0.014～0	-	-	1個
3.1	18	52	4	-0.018～0	-	-	1個
3.2	18	52	4	-0.018～0	-	-	1個
3.3	18	52	4	-0.018～0	-	-	1個
3.4	18	52	4	-0.018～0	-	-	1個
3.5	18	52	4	-0.018～0	-	-	1個
3.6	20	52	4	-0.018～0	-	-	1個
3.7	20	52	4	-0.018～0	-	-	1個
3.8	20	52	4	-0.018～0	-	-	1個
3.9	20	52	4	-0.018～0	-	-	1個
4	20	52	4	-0.018～0	-	-	1個
4.1	23	59	5	-0.018～0	-	-	1個
4.2	23	59	5	-0.018～0	-	-	1個
4.3	23	59	5	-0.018～0	-	-	1個
4.4	23	59	5	-0.018～0	-	-	1個
4.5	23	59	5	-0.018～0	-	-	1個
4.6	25	59	5	-0.018～0	-	-	1個
4.7	25	59	5	-0.018～0	-	-	1個
4.8	25	59	5	-0.018～0	-	-	1個
4.9	25	59	5	-0.018～0	-	-	1個
5	25	59	5	-0.018～0	424-6161	3D	1個
5.1	25	64	6	-0.018～0	424-6179	3D	1個
5.2	25	64	6	-0.018～0	424-6187	3D	1個
5.3	25	64	6	-0.018～0	-	-	1個
5.4	25	64	6	-0.018～0	424-6195	3D	1個
5.5	25	64	6	-0.018～0	424-6209	3D	1個
5.6	25	64	6	-0.018～0	-	-	1個
5.7	25	64	6	-0.018～0	-	-	1個
5.8	25	64	6	-0.018～0	424-6217	3D	1個
5.9	25	64	6	-0.018～0	-	-	1個
6	25	64	6	-0.018～0	424-6225	3D	1個
6.1	29	71	7	-0.022～0	-	-	1個
6.2	29	71	7	-0.022～0	424-6233	3D	1個
6.3	29	71	7	-0.022～0	-	-	1個
6.4	29	71	7	-0.022～0	-	-	1個
6.5	29	71	7	-0.022～0	424-6241	3D	1個
6.6	31	71	7	-0.022～0	-	-	1個
6.7	31	71	7	-0.022～0	-	-	1個
6.8	31	71	7	-0.022～0	424-6250	3D	1個
6.9	31	71	7	-0.022～0	424-6268	3D	1個
7	31	71	7	-0.022～0	424-6276	3D	1個
7.1	32	76	8	-0.022～0	-	-	1個
7.2	32	76	8	-0.022～0	-	-	1個
7.3	32	76	8	-0.022～0	424-6284	3D	1個
7.4	32	76	8	-0.022～0	-	-	1個
7.5	32	76	8	-0.022～0	424-6292	3D	1個
7.6	34	76	8	-0.022～0	-	-	1個
7.7	34	76	8	-0.022～0	-	-	1個
7.8	34	76	8	-0.022～0	424-6306	3D	1個
7.9	34	76	8	-0.022～0	424-6314	3D	1個
8	34	76	8	-0.022～0	424-6322	3D	1個
8.1	36	80	9	-0.022～0	-	-	1個
8.2	36	80	9	-0.022～0	-	-	1個
8.3	36	80	9	-0.022～0	-	-	1個
8.4	36	80	9	-0.022～0	424-6331	3D	1個
8.5	36	80	9	-0.022～0	424-6349	3D	1個
8.6	38	80	9	-0.022～0	424-6357	3D	1個
8.7	38	80	9	-0.022～0	-	-	1個
8.8	38	80	9	-0.022～0	424-6365	3D	1個
8.9	38	80	9	-0.022～0	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

7,338円 ( 8,072円 )	1日目
7,338円 ( 8,072円 )	1日目
7,338円 ( 8,072円 )	1日目
7,338円 ( 8,072円 )	1日目
7,338円 ( 8,072円 )	1日目
7,338円 ( 8,072円 )	1日目
7,765円 ( 8,542円 )	1日目
7,765円 ( 8,542円 )	1日目
7,765円 ( 8,542円 )	1日目
7,765円 ( 8,542円 )	1日目
7,765円 ( 8,542円 )	1日目
8,621円 ( 9,483円 )	1日目
8,621円 ( 9,483円 )	1日目
8,621円 ( 9,483円 )	1日目
8,621円 ( 9,483円 )	1日目
8,621円 ( 9,483円 )	1日目
8,844円 ( 9,728円 )	1日目
8,844円 ( 9,728円 )	1日目
8,844円 ( 9,728円 )	1日目
8,844円 ( 9,728円 )	1日目
7,046円 ( 7,751円 )	3日目
7,460円 ( 8,206円 )	3日目
7,460円 ( 8,206円 )	3日目
8,855円 ( 9,741円 )	1日目
7,460円 ( 8,206円 )	3日目
7,460円 ( 8,206円 )	3日目
8,904円 ( 9,794円 )	1日目
8,904円 ( 9,794円 )	1日目
8,901円 ( 9,791円 )	3日目
8,904円 ( 9,794円 )	1日目
8,901円 ( 9,791円 )	1日目
8,904円 ( 9,794円 )	1日目
8,901円 ( 9,791円 )	3日目
8,904円 ( 9,794円 )	1日目
8,904円 ( 9,794円 )	1日目
8,901円 ( 9,791円 )	3日目
9,472円 ( 10,419円 )	1日目
9,472円 ( 10,419円 )	1日目
8,111円 ( 8,922円 )	3日目
8,111円 ( 8,922円 )	在庫品1日目当日出荷可能
8,111円 ( 8,922円 )	3日目
10,018円 ( 11,020円 )	1日目
10,018円 ( 11,020円 )	1日目
8,475円 ( 9,323円 )	3日目
10,018円 ( 11,020円 )	1日目
8,475円 ( 9,323円 )	3日目
10,552円 ( 11,607円 )	1日目
10,552円 ( 11,607円 )	1日目
8,845円 ( 9,730円 )	3日目
8,845円 ( 9,730円 )	3日目
9,099円 ( 10,009円 )	3日目
11,168円 ( 12,285円 )	1日目
11,168円 ( 12,285円 )	1日目
11,168円 ( 12,285円 )	1日目
9,260円 ( 10,186円 )	在庫品1日目当日出荷可能
9,260円 ( 10,186円 )	3日目
9,601円 ( 10,561円 )	3日目
11,678円 ( 12,846円 )	1日目
9,601円 ( 10,561円 )	3日目
11,678円 ( 12,846円 )	1日目

基本情報

基本情報

浅い穴も高性能。
耐酸化性、耐磨耗性にすぐれたTHコーティングを採用。
NSB溝形状にてノンステップでスイスイ加工。
高精度先端刃
高精度シャンク、焼バメにも対応。
環境に優しいMQL（ミスト）加工も抜群の性能。

ご注意

CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

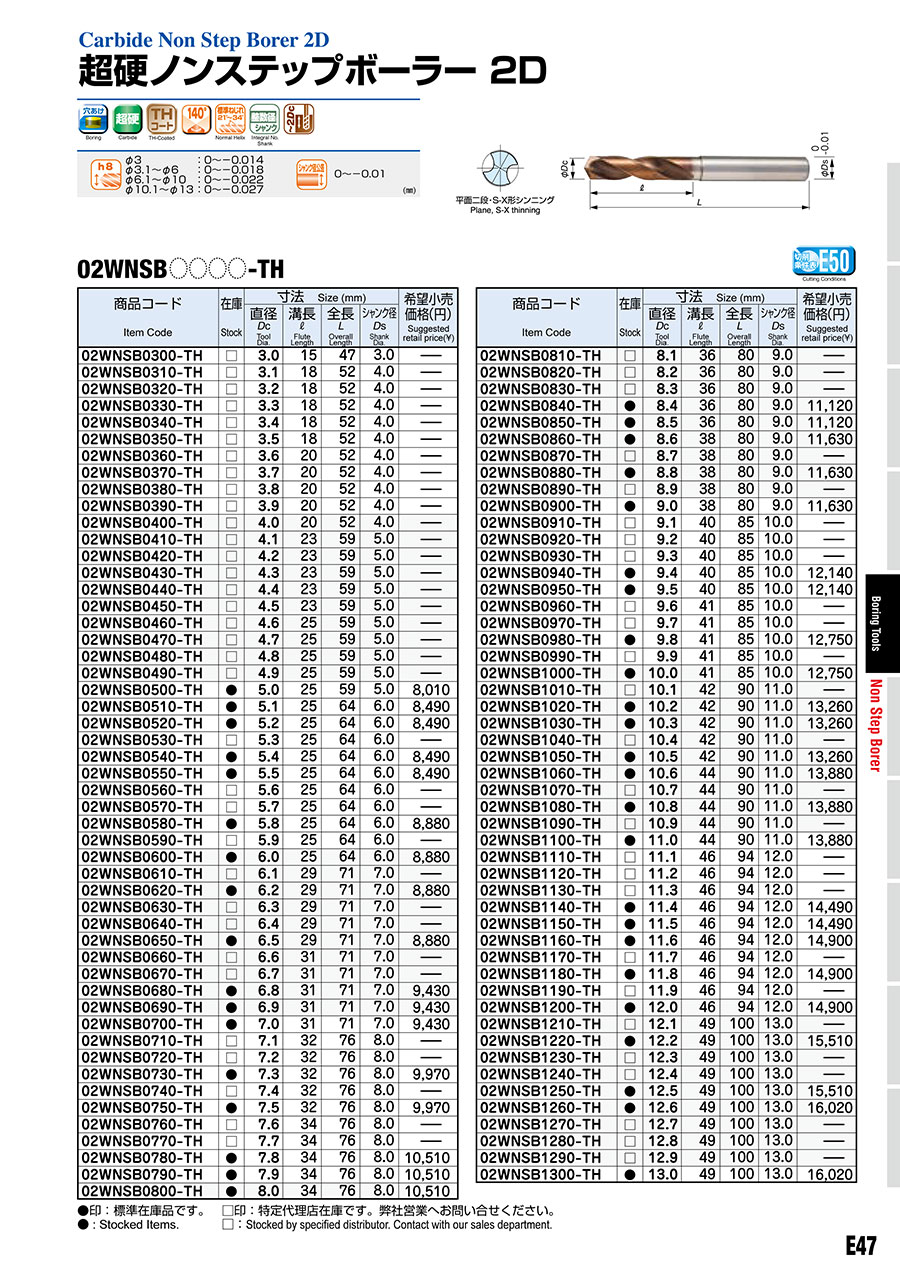

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
