MOLDINO(モルディノ・旧三菱日立ツール)

快削エンドミルUEX形

通常単価(税別): 13,478円～52,314円

税込単価: 14,826円～57,545円

通常出荷日：1日目～3日目

【特長】・研付けブレーカインサート使用で切れ味優先のショルダミルです。

ご注意

カッタ本体には、チップは付属しておりません。

未確定 16 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

カタログ

商品TOP

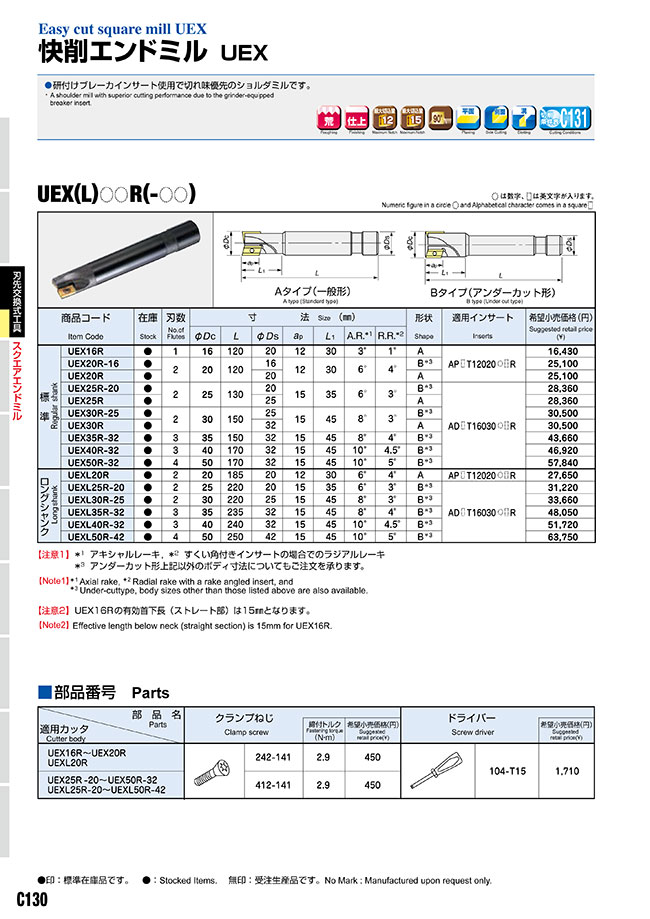

カタログ (見開き版)

絞り込み条件：7 項目の仕様が未選択です

刃径 D(φ)
- 16
- 20
- 25
- 30
- 35
- 40
- 50
全長 (L)(mm)
- 120
- 130
- 150
- 170
- 185
- 220
- 235
- 240
- 250
シャンク径 (d)(mm)
- 16
- 20
- 25
- 32
- 42
最大切り込み深さ (Ad)(mm)
- 12
- 15
首下長（ℓ1）(mm)
- 30
- 35
- 45
詳細タイプ
- A
- B
トラスココード
- 429-5994
- 429-5986
- 429-5978
- 429-5960
- 429-5951
- 429-5943
- 429-5935
- 429-5927
- 429-5919
- 429-5901
- 429-5897
- 429-5889
- 429-5871
- 429-5862
- 429-5854
- 429-5846
タイプ
- UEX(L) □□R(- □ )
出荷日
すべて
1日以内
3日以内

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

シャンク径 (d)

(mm)

最大切り込み深さ (Ad)

(mm)

首下長（ℓ1）

(mm)

詳細タイプ

トラスココード

使用インサート

寸法 A.R.

(mm)

寸法 R.R.

(mm)

最小発注数量

16	120	20	12	30	A	429-5846	AP□T12020○□R	3°	1°	1個
20	120	20	12	30	A	429-5854	AP□T12020○□R	6°	4°	1個
20	120	16	12	30	B	429-5862	AP□T12020○□R	6°	4°	1個
25	130	25	15	35	A	429-5871	AD□T16030○□R	6°	3°	1個
25	130	20	15	35	B	429-5889	AD□T16030○□R	6°	3°	1個
30	150	32	15	45	A	429-5897	AD□T16030○□R	8°	3°	1個
30	150	25	15	45	B	429-5901	AD□T16030○□R	8°	3°	1個
35	150	32	15	45	B	429-5919	AD□T16030○□R	8°	4°	1個
40	170	32	15	45	B	429-5927	AD□T16030○□R	10°	4.5°	1個
50	170	32	15	45	B	429-5935	AD□T16030○□R	10°	5°	1個
20	185	20	12	30	A	429-5943	AP□T12020○□R	6°	4°	1個
25	220	20	15	35	B	429-5951	AD□T16030○□R	6°	3°	1個
30	220	25	15	45	B	429-5960	AD□T16030○□R	8°	3°	1個
35	235	32	15	45	B	429-5978	AD□T16030○□R	8°	4°	1個
40	240	32	15	45	B	429-5986	AD□T16030○□R	10°	4.5°	1個
50	250	42	15	45	B	429-5994	AD□T16030○□R	10°	5°	1個

通常単価(税別) (税込単価)	通常出荷日

13,478円 ( 14,826円 )	3日目
20,594円 ( 22,653円 )	3日目
20,594円 ( 22,653円 )	3日目
23,277円 ( 25,605円 )	3日目
23,277円 ( 25,605円 )	3日目
25,026円 ( 27,529円 )	3日目
25,026円 ( 27,529円 )	3日目
35,827円 ( 39,410円 )	1日目
38,498円 ( 42,348円 )	3日目
47,456円 ( 52,202円 )	3日目
22,679円 ( 24,947円 )	3日目
25,621円 ( 28,183円 )	3日目
27,622円 ( 30,384円 )	3日目
39,418円 ( 43,360円 )	3日目
42,434円 ( 46,677円 )	3日目
52,314円 ( 57,545円 )	3日目

詳細情報

基本情報

【特長】
・研付けブレーカインサート使用で切れ味優先のショルダミルです。

ご注意

カッタ本体には、チップは付属しておりません。

商品担当おすすめ

住友電工ハードメタル
SEC-ウェーブラジアスミル RSE 12000R（S）型
住友電工ハードメタル
SEC-スミデュアルミル DMSL06000EL型本体（ロングシャンクタイプ）
住友電工ハードメタル
SEC-スミデュアルミル DMSL06000E型本体（柄付きタイプ）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

快削エンドミルUEX形のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q仕上げの工程で使うものなのかどうか、商品の使用特性について教えてほしい。またチップも紹介下さい。

底刃は無く、側刃で加工するミルで、粗加工から仕上げまで対応します。またチップですが、ADET1603形状でしたら取付きますが、ＳＳ材の仕上げでしたらADET160308SR-EX35をお勧めします。
