MOLDINO(モルディノ・旧三菱日立ツール)

アルファラジアスプレシジョンARPF（モジュラーミルタイプ）

アルファラジアスプレシジョンARPF（モジュラーミルタイプ）
通常単価(税別)
13,076円～32,261円
税込単価
14,384円～35,487円

【特長】・取付け振れ精度0.02mm以下・インサート単体のR精度±0.01mm...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • カッタ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が14型番あります。
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

アルファモジュラーミルARPFM形 加工素材
アルファモジュラーミルARPFM形 加工用途

加工用途

取付け振れ精度0.02mm以下

高精度なボデーと取付けねじからなる独特のクランプ機構により、インサートを高精度かつ強固に取付けすることが可能です。

インサート単体のR精度±0.01mm以下

ねじれ刃形のSG、SWタイプは、R精度の基準を工具軸中心基準としましたのでより高精度になりました。

インサート単体の刃径公差 0～-0.02mm

優れた切れ味、きれいな仕上げ面

ねじれ刃形のSG、SWタイプは、食付きの良さと振動の低減により滑らかな切削が出来ます。

新材種により長寿命

マルチレイヤーコーテイングにより長寿命です。

  • TH308：焼入れ鋼、プリハードン鋼の高速、高能率加工に威力を発揮します。
  • PN215：被削材成分の溶着が低減されるので、炭素鋼、合金鋼の仕上げ加工で良好な加工面が得られます。


TH3コーティング  TH308

【特長】
  • TH系コーティングが進化した第3世代の新THコーティング。
  • 新しい膜組成と膜構造により耐熱性と耐摩耗性が向上。
  • 新マルチレイヤー構造は靱性に優れ、クラックの進行を抑制します。

【得意分野】
  • 焼入れ鋼（45～65HRC）：SKD11、SKD61、SKH、SUS420系等の高速仕上げ加工。
  • プリハードン鋼：P20、P21等の高速仕上げ加工。
  • TH308は、耐摩耗性に優れる超微粒超硬合金とTH3コーティングの採用により、特に高硬度材の仕上げ加工において性能を発揮します。
アルファモジュラーミルARPFM形 TH3コーティングTH308の機能

【機能】

PN2コーティング  PN215

【特長】
  • 耐酸化性に優れ、皮膜硬度が高く耐摩耗性に優れるPNコーティングを採用。
  • 低摩擦の平滑な皮膜表面は潤滑性に優れ、切削加工時の被削材成分の溶着が低減されます。
【得意分野】
  • 炭素鋼、一般鋼：SC材、SS材等の高速仕上げ加工。
  • 合金鋼：SKD11、SKD61等の高速仕上げ加工。
  • プリハードン鋼：CENA1、HPM-MAGIC、NAK80等の高速仕上げ加工。
  • PN215は、耐欠損性に優れる超微粒超硬合金とPN2コーティングの採用により、特に炭素鋼、合金鋼の仕上げ加工において性能を発揮します。
アルファモジュラーミルARPFM形 PN2コーティングPN215の機能

【機能】

シャンク+1mm 刃径インサートの取り付け

φ13インサートはφ12ボディ、φ17インサートはφ16ボディ、φ21インサートはφ20ボディ、φ26インサートはφ25ボディに取付ける事ができます。

アルファモジュラーミルARPFM形 シャンク＋1mm 刃径インサートの取り付け

性能・試験情報

〈SGタイプ〉

1. 従来品との切削抵抗の比較

アルファモジュラーミルARPFM形 性能・試験情報oth-02


2. 立壁中仕上げ加工時の工具寿命

アルファモジュラーミルARPFM形 性能・試験情報oth-03


3. 底面中仕上げ加工時の工具寿命

アルファモジュラーミルARPFM形 性能・試験情報oth-04


〈SWタイプ〉

アルファモジュラーミルARPFM形 性能・試験情報oth-05





外形図

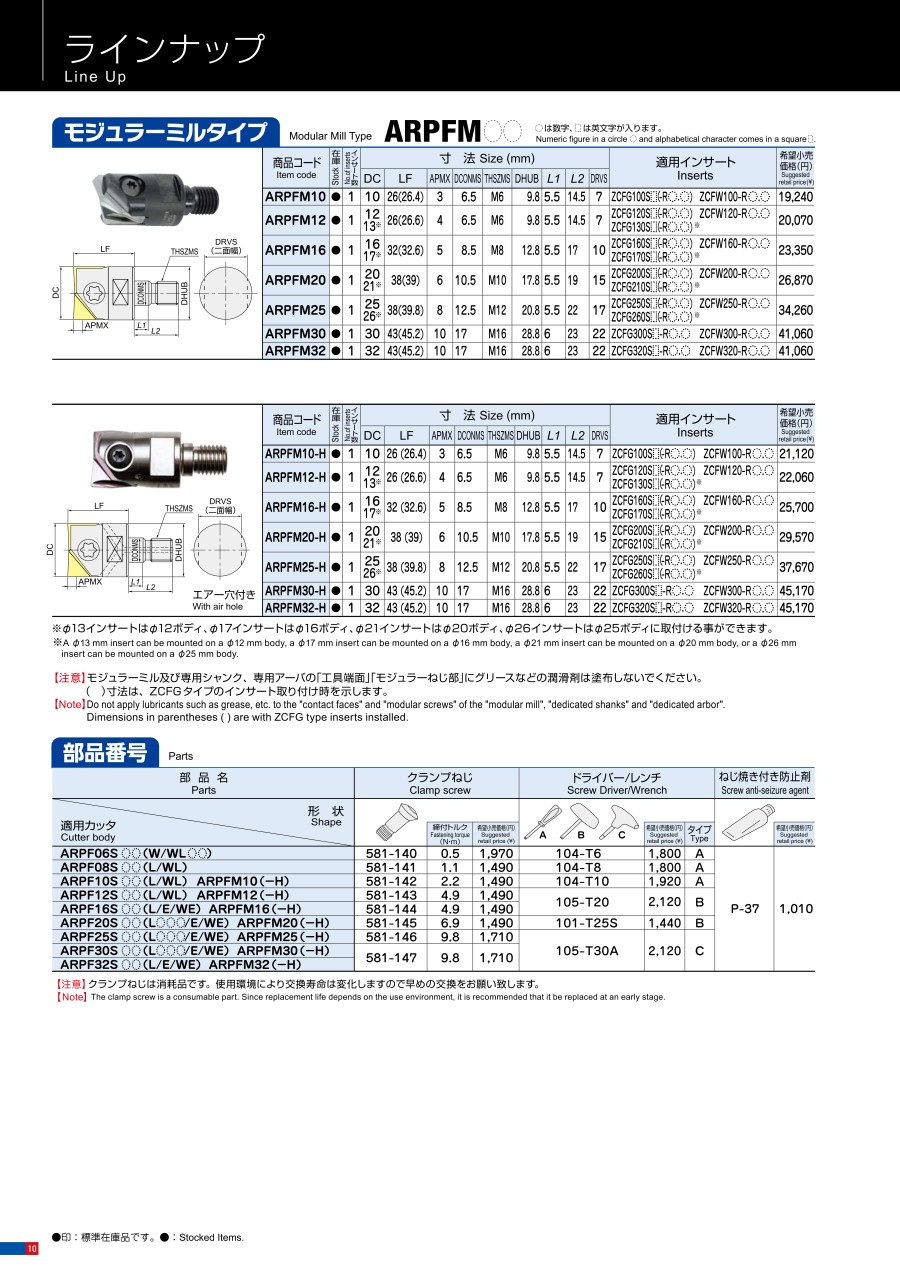

アルファラジアスプレシジョンARPF（モジュラーミルタイプ） ARPFM〇〇外形図

ARPFM○○

アルファラジアスプレシジョンARPF（モジュラーミルタイプ） ARPFM〇〇-H外形図

エアー穴付き
ARPFM○○-H



使用方法・使用事例

使用方法

インサート取付け手順

アルファラジアスプレシジョンARPF（モジュラーミルタイプ） インサート取付け手順

取り付け振れ精度0.02mm以下を満足するため、上記手順に従ってください。

ご注意
インサートを挿入しない状態でのクランプねじ締結は、ホルダー本体の変形に繋がる恐れがあり、
インサートの取り付け不良や取付精度の劣化につながる可能性があるため決して行わないでください。
アルファラジアスプレシジョンARPF（モジュラーミルタイプ） インサート取付け手順コマンド

インサート未挿入での空締め禁止

使用事例

〈切削事例〉

1.S50C【220HB】におけるVc-T線図

アルファモジュラーミルARPFM形 使用事例exp-01


2.SKD61【45HRC】におけるVc-T線図

アルファモジュラーミルARPFM形 使用事例exp-02


3.SKD11【60HRC】におけるVc-T線図

アルファモジュラーミルARPFM形 使用事例exp-03

アルファラジアスプレシジョンARPF（モジュラーミルタイプ） 加工事例



推奨切削条件

推奨切削条件表

アルファモジュラーミルARPFM形 推奨切削条件表oth-06

※赤字は第一推奨材種です。

切削条件時の注意

（1）被削材、加工形状に合わせて、適切なクーラントを使用してください。
（2）この切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。
（3）この工具をご使用の際は、破損する危険性がありますので、必ずカバー・保護めがね・安全靴等をご使用してください。
（4）超硬シャンクホルダには手を加えないでください。また、超硬シャンクホルダ使用時の切り込み量apは、下記値にてご使用ください。
外径Dc12以下は、ap=0.2mm以下。外径Dc16以上は、ap=0.3mm以下。
アルファモジュラーミルARPFM形
※突き出し長3Dc以上の場合は、上記の表をもとに右記表を参考に調整してください。
突き出し量vc （m/min）vf （mm/min）
＜3Dc100%100%
3Dc～5Dc70%70%
5Dc～8Dc60%60%
8Dc～10Dc50%50%



選定サポート情報

部品番号

アルファラジアスプレシジョンARPF（モジュラーミルタイプ） 部品番号

【注意】クランプねじは消耗品です。使用環境により交換寿命は変化しますので早めの交換をお願い致します。

〈ねじれ刃形インサートの使い分け〉
・ねじれ刃形インサートの選択方法

アルファモジュラーミルARPFM形 選定サポート情報oth-08


〈ねじれ刃形インサートがもたらす効果〉

アルファモジュラーミルARPFM形 選定サポート情報oth-09


〈インサート材種選択方法〉

アルファモジュラーミルARPFM形 選定サポート情報oth-10

注意・禁止事項

【注意】モジュラーミル及び専用シャンク、専用アーバの「工具端面」「モジュラーねじ部」にグリースなどの潤滑剤は塗布しないでください。

〈安全上のご注意〉

1. 取扱上のご注意

（1）工具をケース（梱包）から取り出す際は、足元への落下あるいは素手の指先へ落して怪我をしないように十分なご注意をお願いします。
（2）インサートをセットして実際にご使用する場合は、切れ刃を素手で直接触れないように注意してください。

2. 取付け時のご注意

（1）ご使用にあたって、インサートのセッティングは確実に行っていただき、アーバ等への取付けも確実に行ってください。
（2）ご使用中に、異常な振動等が発生した場合は、直ちに機械を停止させて、その振動の原因を除いてください。

3. 使用上のご注意

（1）切削工具あるいは被削材の寸法・回転の方向は、あらかじめ確認しておいてください。
（2）標準切削条件表の数値は、新しい作業の立上げの目安としてご利用ください。切込みが大きい場合、使用機械の剛性が小さい場合あるいは被加工物の性状に応じて切削条件を適正に調整してご使用ください。
（3）インサートは硬質の材料です。ご使用中に破損して飛散する場合があります。また、切りくずが飛散することがあります。これらの飛散物等は作業者を切傷させ、火傷あるいは目に入って負傷させる恐れがありますので、工具をご使用中はその周囲に安全カバーを取付け、保護めがね等の保護具を着用して安全な環境下での作業をお願いいたします。

  • 引火や爆発の危険のあるところでは使用しないでください。
  • 不水溶性切削油は、火災の恐れがありますので使用しないでください。

（4）工具を本来の目的以外に使用したり、改造したりしないでください。

型番リスト

表示件数
  • 1
    • 型番
    ARPFM10
    ARPFM10-H
    ARPFM12
    ARPFM12-H
    ARPFM16
    ARPFM16-H
    ARPFM20
    ARPFM20-H
    ARPFM25
    ARPFM25-H
    ARPFM30
    ARPFM30-H
    ARPFM32
    ARPFM32-H

    刃径 D

    (φ)

    全長 (L)

    (mm)

    最大切り込み深さ (Ad)

    (mm)

    寸法 L2

    (mm)

    トラスココード

    寸法DCONMS

    取付ねじ径

    二面幅

    (mm)

    寸法DHUB

    (mm)

    寸法 L1

    (mm)

    寸法 Lf

    (mm)

    使用インサート

    エアー穴有無

    CADデータ有無

    (2D/3D)

    		最小発注数量
    10
    40.5
    3
    14.5
    815-5576
    6.5
    M6
    7
    9.8
    5.5
    26
    ZCFG100S□（-R○.○）/ZCFW100-R○.○
    -
    2D/3D
    1個
    10
    40.5
    3
    14.5
    -
    6.5
    M6
    7
    9.8
    5.5
    26
    ZCFG100S□（-R○.○）/ZCFW100-R○.○
    〇
    -
    1個
    12
    40.5
    4
    14.5
    815-5577
    6.5
    M6
    7
    9.8
    5.5
    26
    ZCFG120S□（-R○.○）/ZCFG130S□（-R○.○）/ZCFW120-R○.○
    -
    2D
    1個
    12
    40.5
    4
    14.5
    -
    6.5
    M6
    7
    9.8
    5.5
    26
    ZCFG120S□（-R○.○）/ZCFG130S□（-R○.○）/ZCFW120-R○.○
    〇
    -
    1個
    16
    49
    5
    17
    815-5578
    8.5
    M8
    10
    12.8
    5.5
    32
    ZCFG160S□（-R○.○）/ZCFG170S□（-R○.○）/ZCFW160-R○.○
    -
    2D
    1個
    16
    49
    5
    17
    -
    8.5
    M8
    10
    12.8
    5.5
    32
    ZCFG160S□（-R○.○）/ZCFG170S□（-R○.○）/ZCFW160-R○.○
    〇
    -
    1個
    20
    57
    6
    19
    815-5579
    10.5
    M10
    15
    17.8
    5.5
    38
    ZCFG200S□（-R○.○）/ZCFG210S□（-R○.○）/ZCFW200-R○.○
    -
    2D
    1個
    20
    57
    6
    19
    -
    10.5
    M10
    15
    17.8
    5.5
    38
    ZCFG200S□（-R○.○）/ZCFG210S□（-R○.○）/ZCFW200-R○.○
    〇
    -
    1個
    25
    60
    8
    22
    815-5580
    12.5
    M12
    17
    20.8
    5.5
    38
    ZCFG250S□（-R○.○）/ZCFG260S□（-R○.○）/ZCFW250-R○.○
    -
    2D
    1個
    25
    60
    8
    22
    -
    12.5
    M12
    17
    20.8
    5.5
    38
    ZCFG250S□（-R○.○）/ZCFG260S□（-R○.○）/ZCFW250-R○.○
    〇
    -
    1個
    30
    66
    10
    23
    815-5581
    17
    M16
    22
    28.8
    6
    30
    ZCFG300S□（-R○.○）/ZCFW300-R○.○
    -
    2D／3D
    1個
    30
    66
    10
    23
    -
    17
    M16
    22
    28.8
    6
    43
    ZCFG300S□（-R○.○）/ZCFW300-R○.○
    〇
    -
    1個
    32
    66
    10
    23
    815-5582
    17
    M16
    22
    28.8
    6
    32
    ZCFG320S□（-R○.○）/ZCFW320-R○.○
    -
    2D
    1個
    32
    66
    10
    23
    -
    17
    M16
    22
    28.8
    6
    43
    ZCFG320S□（-R○.○）/ZCFW320-R○.○
    〇
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,076円
    ( 14,384円 )
    3日目
    15,088円
    ( 16,597円 )
    3日目
    13,632円
    ( 14,995円 )
    3日目
    15,758円
    ( 17,334円 )
    3日目
    15,867円
    ( 17,454円 )
    3日目
    18,355円
    ( 20,191円 )
    3日目
    18,256円
    ( 20,082円 )
    3日目
    21,119円
    ( 23,231円 )
    3日目
    23,275円
    ( 25,603円 )
    3日目
    26,904円
    ( 29,594円 )
    3日目
    27,901円
    ( 30,691円 )
    3日目
    32,261円
    ( 35,487円 )
    3日目
    27,901円
    ( 30,691円 )
    3日目
    32,261円
    ( 35,487円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・取付け振れ精度0.02mm以下
    ・インサート単体のR精度±0.01mm以下
    ・インサート単体の刃径公差 0～-0.02mm
    ・優れた切れ味、きれいな仕上げ面
    ・新材種により長寿命

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • カッタ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
