MX445 無限リード45エンドミル 4枚刃
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,947円～17,110円
- 税込単価
- 4,342円～18,821円
【特長】・独自の高剛性設計により、高精度・高能率な加工が可能。・刃長は刃径の5...
詳細情報を確認する- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 鋼用
- 刃数 (枚)
- 4
- コーナー形状
- アタリ付き
- コーティング詳細
- 無限コーティング
ご注意
- 再コーティングは、メーカーオリジナルコートとは異なります。
商品情報
製品特長・仕様
製品の基本仕様・特長
●刃長は刃径の5倍で45°ネジレを採用。
●超ロング刃でありながら加工面の倒れを最小限に抑制。
| 工具素材 | 超微粒子超硬合金 |
|---|---|
| ねじれ角 | 45° |
| 加工可能硬度 | 55HRCまで |
| 表面処理 | 無限コーティング |
| 刃数 | 4刃数 |
| 加工用途 | 側面加工、平面加工 |
外形図
推奨切削条件
推奨切削条件表
| 被削材 | 炭素鋼 S50C | 合金鋼 SCM・SKD・SUS | 調質鋼 HPM・NAK | 銅 | ||||
|---|---|---|---|---|---|---|---|---|
| 切削速度 | 15～25m/min | 10～20m/min | 10～15m/min | 15～35m/min | ||||
| 刃 径 | 側面 | 側面 | 側面 | 側面 | ||||
| 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | |
| min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | |
| 1 | 6,400 | 100 | 4,800 | 60 | 4,000 | 55 | 8,000 | 150 |
| 1.5 | 4,200 | 100 | 3,200 | 60 | 2,700 | 55 | 5,300 | 170 |
| 2 | 3,200 | 100 | 2,400 | 70 | 2,000 | 60 | 4,000 | 190 |
| 2.5 | 2,500 | 120 | 1,900 | 70 | 1,600 | 60 | 3,200 | 200 |
| 3 | 2,100 | 130 | 1,600 | 75 | 1,300 | 70 | 2,700 | 210 |
| 3.5 | 1,800 | 140 | 1,400 | 75 | 1,100 | 70 | 2,300 | 210 |
| 4 | 1,600 | 160 | 1,200 | 90 | 1,000 | 80 | 2,000 | 240 |
| 4.5 | 1,400 | 170 | 1,100 | 90 | 900 | 85 | 1,800 | 240 |
| 5 | 1,300 | 170 | 1,000 | 100 | 800 | 90 | 1,600 | 240 |
| 5.5 | 1,200 | 170 | 900 | 100 | 700 | 95 | 1,400 | 240 |
| 6 | 1,100 | 190 | 800 | 110 | 700 | 100 | 1,300 | 240 |
| 8 | 800 | 160 | 600 | 100 | 500 | 90 | 1,000 | 220 |
| 10 | 600 | 150 | 500 | 100 | 400 | 85 | 800 | 200 |
| 12 | 500 | 140 | 400 | 90 | 300 | 80 | 700 | 200 |
切削条件時の注意
炭素鋼・合金鋼・調質鋼
銅
※切削油は発煙性の少ないものを使用してください。
※側面切削でのみ、使用してください。
※回転数と送り速度は、同じ割合で調整してください。
※切り込み量、機械剛性により条件が異なることがあります。その都度調整し使用してください。
適用被削材
| 炭素鋼 | 合金鋼 工具鋼 | 調質鋼 | 焼入れ鋼 | ステン レス鋼 | 耐熱 合金 | チタン鋼 | アルミ 合金 | 銅合金 | 樹脂 | グラフ ァイト | 硬脆材 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～55HRC | 55HRC～ | |||||||||||
| ◎ | ◎ | ◎ | ○ | - | ◎ | - | ○ | ○ | ◎ | ○ | - | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,658円 ( 5,124円 ) | 5日目 |
4,658円 ( 5,124円 ) | 1日目 |
3,947円 ( 4,342円 ) | 1日目 |
3,947円 ( 4,342円 ) | 1日目 |
4,658円 ( 5,124円 ) | 在庫品1日目当日出荷可能 |
5,867円 ( 6,454円 ) | 1日目 |
4,867円 ( 5,354円 ) | 1日目 |
6,600円 ( 7,260円 ) | 1日目 |
5,067円 ( 5,574円 ) | 1日目 |
7,200円 ( 7,920円 ) | 1日目 |
5,534円 ( 6,087円 ) | 1日目 |
10,738円 ( 11,812円 ) | 1日目 |
12,154円 ( 13,369円 ) | 1日目 |
17,110円 ( 18,821円 ) | 1日目 |
詳細情報
基本情報
【特長】
・独自の高剛性設計により、高精度・高能率な加工が可能。
・刃長は刃径の5倍で45°ネジレを採用。
・超ロング刃でありながら加工面の倒れを最小限に抑制。
ご注意
- 再コーティングは、メーカーオリジナルコートとは異なります。

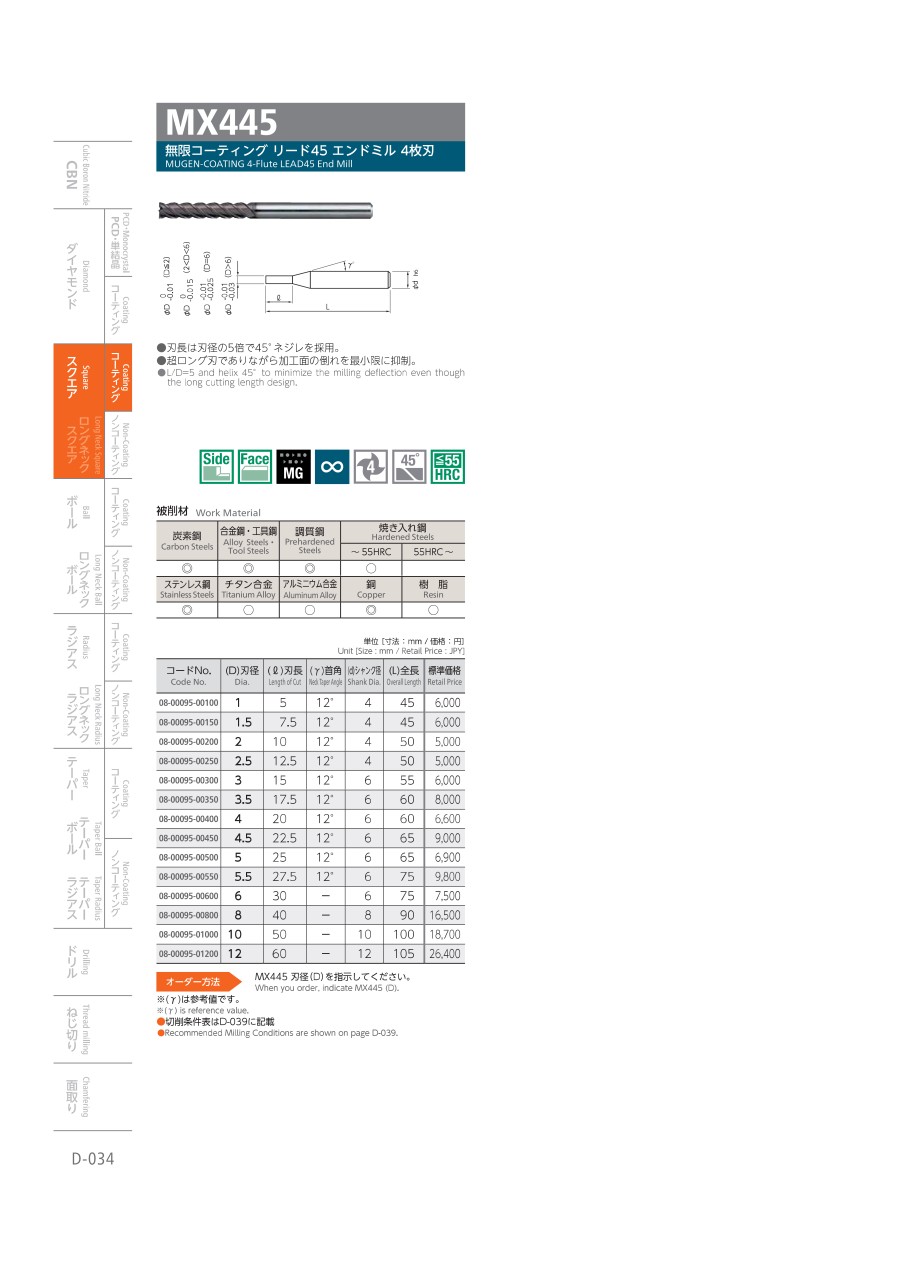

カタログ
