MX430 無限リード30エンドミル 4枚刃
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,705円～8,968円
- 税込単価
- 2,976円～9,865円
【特長】・刃長は刃径の2倍で30°ネジレを採用。・オールマイティーに対応する標...
詳細情報を確認する- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 刃数 (枚)
- 4
- コーナー形状
- アタリ付き
- コーティング詳細
- 無限コーティング
ご注意
- 再コーティングは、メーカーオリジナルコートとは異なります。
商品情報
製品特長・仕様
製品の基本仕様・特長
刃長は刃径の2倍で30°ネジレを採用。
| 工具素材 | 超微粒子超硬合金 |
|---|---|
| ねじれ角 | 30° |
| 加工可能硬度 | 55HRCまで |
| 表面処理 | 無限コーティング |
| 刃数 | 4刃数 |
| 加工用途 | 側面加工、平面加工 |
外形図
推奨切削条件
推奨切削条件表
| 被削材 | 炭素鋼 S50C | 合金鋼 SCM・SKD・SUS | 調質鋼 HPM・NAK | 焼き入れ鋼 SKD61（～52HRC） | 銅 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 切削速度 | 50～80m/min | 50～70m/min | 40～60m/min | 20～40m/min | 60～80m/min | |||||
| 刃径 | 側面 | 側面 | 側面 | 側面 | 側面 | |||||
| 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | |
| min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | |
| 1 | 20,700 | 320 | 19,100 | 230 | 15,900 | 200 | 9,500 | 120 | 22,300 | 410 |
| 1.5 | 13,800 | 320 | 12,700 | 230 | 10,600 | 200 | 6,400 | 120 | 14,900 | 450 |
| 2 | 10,300 | 320 | 9,500 | 260 | 8,000 | 230 | 4,800 | 120 | 11,100 | 500 |
| 2.5 | 8,300 | 380 | 7,600 | 270 | 6,400 | 240 | 3,800 | 120 | 8,900 | 540 |
| 3 | 6,900 | 420 | 6,400 | 290 | 5,300 | 260 | 3,200 | 120 | 7,400 | 560 |
| 3.5 | 5,900 | 450 | 5,500 | 290 | 4,500 | 260 | 2,700 | 130 | 6,400 | 570 |
| 4 | 5,200 | 530 | 4,800 | 320 | 4,000 | 290 | 2,400 | 160 | 5,600 | 660 |
| 4.5 | 4,600 | 540 | 4,200 | 360 | 3,500 | 320 | 2,100 | 160 | 5,000 | 680 |
| 5 | 4,100 | 560 | 3,800 | 390 | 3,200 | 360 | 1,900 | 160 | 4,500 | 700 |
| 5.5 | 3,800 | 560 | 3,500 | 410 | 2,900 | 370 | 1,700 | 160 | 4,100 | 700 |
| 6 | 3,400 | 580 | 3,200 | 440 | 2,700 | 410 | 1,600 | 170 | 3,700 | 700 |
| 8 | 2,600 | 540 | 2,400 | 410 | 2,000 | 370 | 1,200 | 170 | 2,800 | 610 |
| 10 | 2,100 | 510 | 1,900 | 390 | 1,600 | 360 | 1,000 | 170 | 2,200 | 560 |
| 12 | 1,700 | 460 | 1,600 | 370 | 1,300 | 340 | 800 | 170 | 1,900 | 540 |
切削条件時の注意
炭素鋼・合金鋼・調質鋼
焼き入れ鋼
銅
※切削油は発煙性の少ないものを使用してください。
※焼き入れ鋼を切削加工する場合は、オイルミストクーラントの使用をお奨めします。
※側面切削でのみ、使用してください。
※回転数と送り速度は、同じ割合で調整してください。
※切り込み量、機械剛性により条件が異なることがあります。その都度調整し使用してください。
適用被削材
| 炭素鋼 | 合金鋼 工具鋼 | 調質鋼 | 焼入れ鋼 | ステン レス鋼 | 耐熱 合金 | チタン鋼 | アルミ 合金 | 銅合金 | 樹脂 | グラフ ァイト | 硬脆材 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～55HRC | 55HRC～ | |||||||||||
| ◎ | ◎ | ◎ | ○ | - | ◎ | - | ○ | ○ | ◎ | ○ | - | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,935円 ( 3,229円 ) | 1日目 |
2,935円 ( 3,229円 ) | 1日目 |
2,705円 ( 2,976円 ) | 1日目 |
2,705円 ( 2,976円 ) | 1日目 |
2,751円 ( 3,026円 ) | 在庫品1日目当日出荷可能 |
3,855円 ( 4,241円 ) | 1日目 |
2,935円 ( 3,229円 ) | 1日目 |
4,408円 ( 4,849円 ) | 1日目 |
2,935円 ( 3,229円 ) | 1日目 |
4,408円 ( 4,849円 ) | 1日目 |
3,211円 ( 3,532円 ) | 在庫品1日目当日出荷可能 |
5,534円 ( 6,087円 ) | 1日目 |
7,469円 ( 8,216円 ) | 1日目 |
8,968円 ( 9,865円 ) | 1日目 |

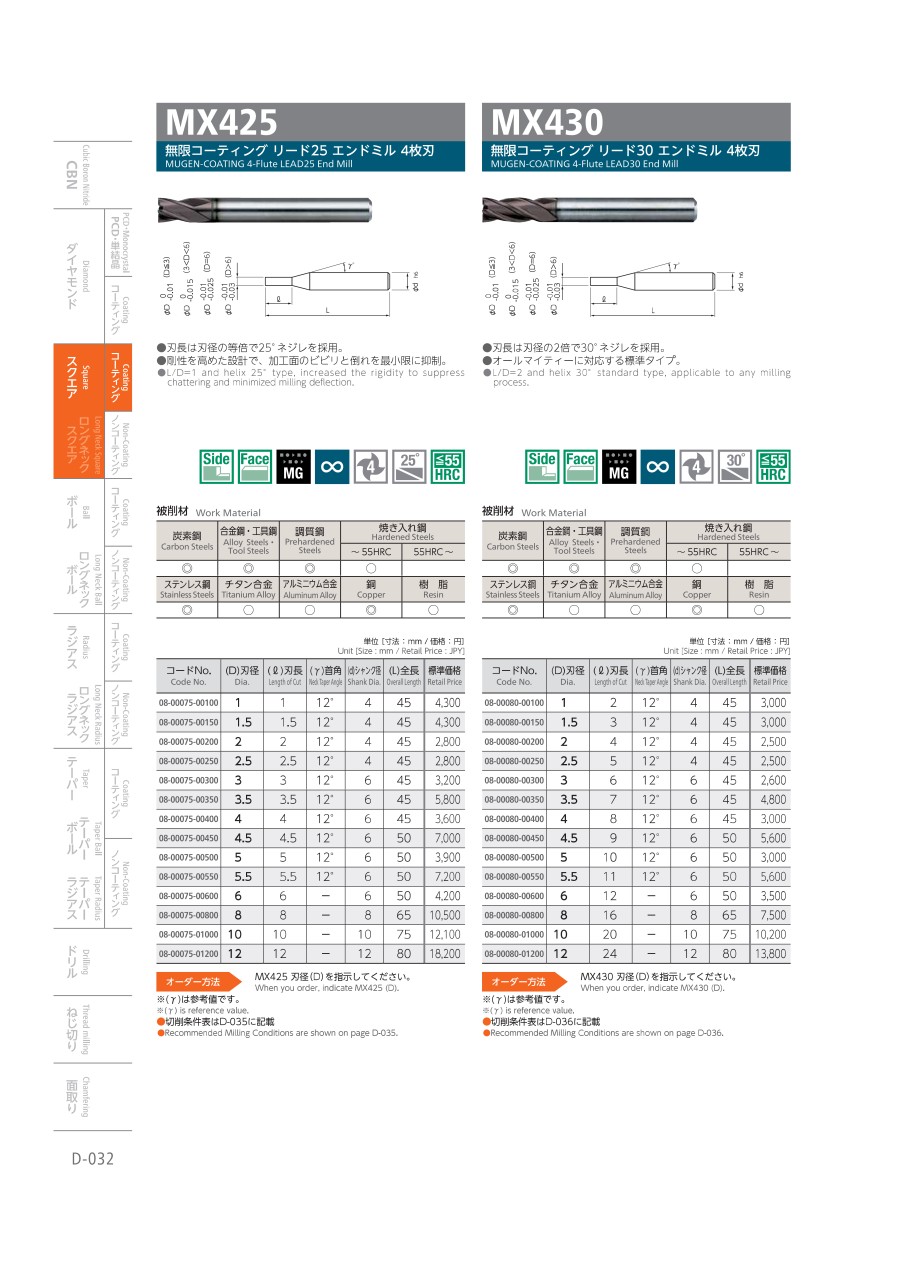

カタログ
