MSX440 無限パワーエンドミル
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,799円～35,341円
- 税込単価
- 5,279円～38,875円
【特長】・前加工の時間短縮に貢献。・パワーアップした不等リードと大きな不等分割...
詳細情報を確認する- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 不等リード・不等分割
- コーティング
- 鋼用
- 刃数 (枚)
- 4
- コーナー形状
- 微小R
- コーティング詳細
- 無限コーティング
未確定：候補が14型番あります。
商品情報
製品特長・仕様
製品の基本仕様・特長
- 不等リードの採用により、ステンレス鋼・難削材の中・荒加工に最適。
- 前加工の時間短縮に貢献。
| 工具素材 | 超微粒子超硬合金 |
|---|---|
| ネジレ角 | 35°／38° |
| 加工可能硬度 | 55HRCまで |
| 表面処理 | 無限コーティング |
| 刃数 | 4刃数 |
| 加工用途 | 溝加工 |
| 側面加工 | |
| 平面加工 | |
| コーナー形状 | ラジアス |
外形図
推奨切削条件
推奨切削条件表
| 被削材 | 炭素鋼・調質鋼 S50C・NAK55・NAK80・HPM-1 | ステンレス鋼 SUS304 | ||||||
|---|---|---|---|---|---|---|---|---|
| 切削速度 | 100～150m/min | 50～70m/min | 50～70m/min | 30～55m/min | ||||
| 刃径 | 側面 | 溝 | 側面 | 溝 | ||||
| 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | |
| min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | |
| 3 | 16,000 | 1,300 | 7,000 | 300 | 8,500 | 680 | 5,600 | 100 |
| 4 | 12,000 | 1,400 | 5,300 | 300 | 6,400 | 770 | 4,000 | 100 |
| 5 | 9,500 | 1,500 | 4,200 | 300 | 5,000 | 800 | 3,000 | 100 |
| 6 | 8,000 | 2,200 | 3,500 | 400 | 4,200 | 840 | 2,800 | 100 |
| 8 | 6,000 | 1,800 | 2,600 | 400 | 3,200 | 630 | 1,800 | 150 |
| 10 | 4,800 | 1,300 | 2,000 | 400 | 2,500 | 560 | 1,600 | 150 |
| 12 | 4,000 | 1,000 | 1,700 | 400 | 2,100 | 470 | 1,200 | 150 |
| 14 | 3,400 | 900 | 1,500 | 300 | 1,800 | 400 | 1,000 | 120 |
| 16 | 3,000 | 800 | 1,400 | 300 | 1,600 | 390 | 800 | 120 |
| 18 | 2,600 | 700 | 950 | 250 | 1,400 | 350 | 800 | 100 |
| 20 | 2,400 | 650 | 950 | 250 | 1,200 | 330 | 700 | 100 |
切り込み量（D：刃径）
切削条件時の注意
※回転数と送り速度は同じ割合で調整してください。
※ステンレス鋼の場合には、不水溶性切削油をお奨めします。
※溝切削時は、切りくずの排出に注意してください。
※ミーリングチャック、機械は出来るだけ剛性のあるものをお奨めします。
※工具突出し量は出来るだけ短くしてください。
適用被削材
| 炭素鋼 | 合金鋼 ・ 工具鋼 | 調質鋼 | 焼入れ鋼 | ステン レス鋼 | 耐熱 合金 | チタン鋼 | アルミ 合金 | 銅合金 | 樹脂 | グラフ ァイト | 硬脆材 ・ 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 55HRC | 55HRC ～ | |||||||||||
| ◎ | ◎ | ◎ | - | - | ◎ | ◎ | ◎ | - | - | - | - | - |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,799円 ( 5,279円 ) | 1日目 |
4,800円 ( 5,280円 ) | 1日目 |
5,200円 ( 5,720円 ) | 1日目 |
5,267円 ( 5,794円 ) | 在庫品1日目当日出荷可能 |
7,602円 ( 8,362円 ) | 1日目 |
7,438円 ( 8,182円 ) | 1日目 |
7,847円 ( 8,632円 ) | 1日目 |
7,847円 ( 8,632円 ) | 1日目 |
12,862円 ( 14,148円 ) | 1日目 |
11,623円 ( 12,785円 ) | 1日目 |
21,063円 ( 23,169円 ) | 1日目 |
21,063円 ( 23,169円 ) | 1日目 |
21,063円 ( 23,169円 ) | 1日目 |
35,341円 ( 38,875円 ) | 1日目 |

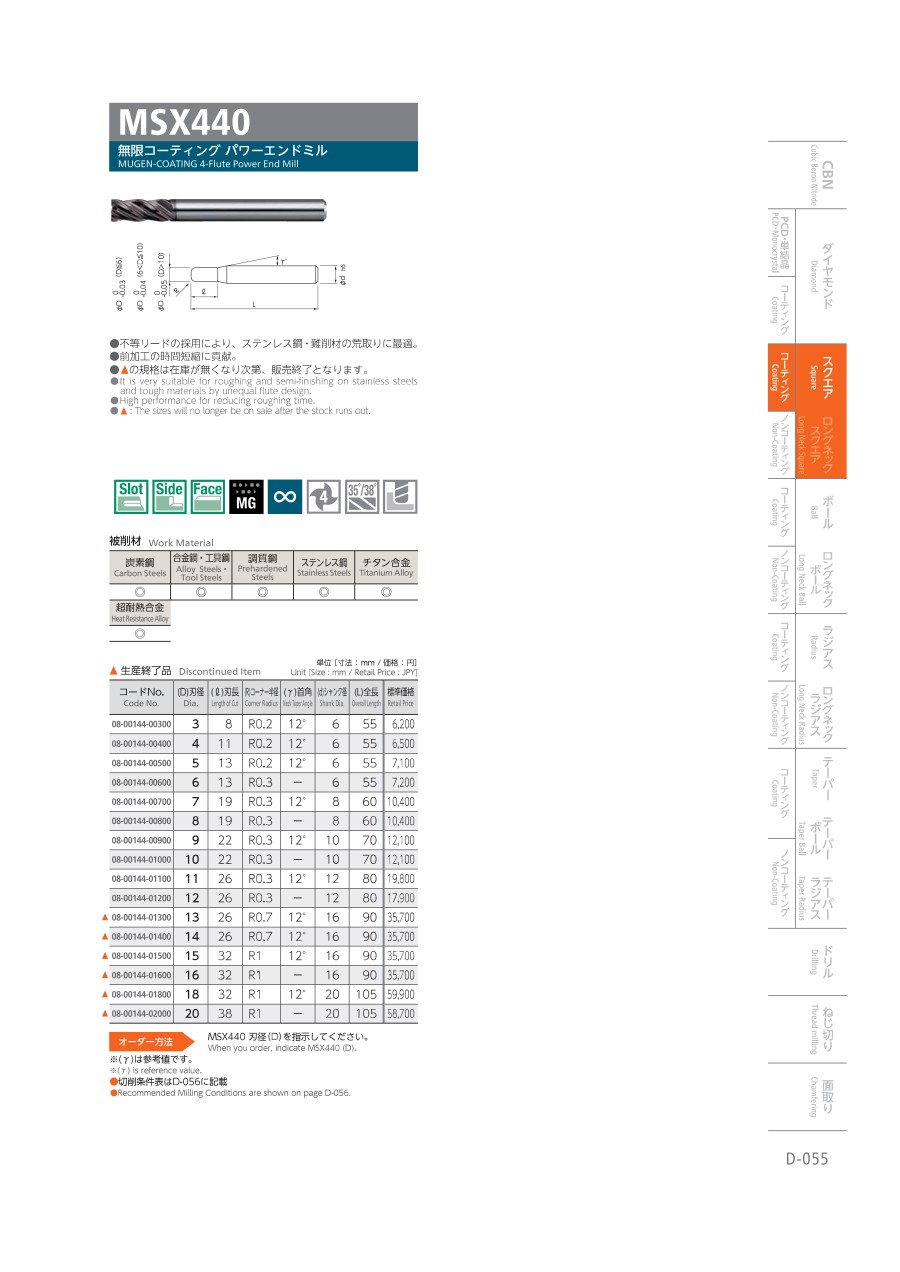

カタログ
商品担当おすすめ
MSX440 無限パワーエンドミル のレビュー
金型加工
3
3.02017/10/11
短納期、低コストで入手可能で 加工性も他社の物と比較しても同等でありコストパフォーマンスが良い
0人が参考にしています。
