TiAlNコーティングをベースに進化し続ける【無限コーティング】を採用したエンドミルシリーズです。皮膜特性として硬度Hv3,400、耐酸化温度1,100℃と、従来のTiAlNコーティングより高い特性をもっており、生材から高硬度材まで被削材を問わず、クーラントも水溶性切削油・不水溶性切削油・エアーブロー・オイルミストなど様々な状況に対応できるオールマイティなコーティングです。一般的にコーティングの効果が得られにくい銅の切削でも摩耗が抑えられます。

MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル　皮膜硬度

皮膜硬度（Hv）

酸化開始温度（℃）

外周刃はワークへの接触を最小限にした設計でビビリを抑制。
ボールエンドミルと比べ、ピックフィードが大きく取れるため高能率加工を実現。
コーナー半径精度は±5μmの高精度。（D2.5以下）
チューンナップされた無限コーティングにより、焼き入れ鋼・調質鋼の加工に抜群の威力を発揮し、銅電極の加工にも最適。

MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル　製品特長関連画像

切削抵抗の少ない点当たりで面粗度アップ（刃径φ2.5以下）

工具素材	超微粒子超硬合金
ネジレ角	30°
加工可能硬度	55HRCまで
表面処理	無限コーティング
刃数	2刃数
加工用途	溝加工
	側面加工
	平面加工
コーナー形状	ラジアス

性能・試験情報

無限コーティングと他社TiAlNコーティング品による寿命比較データです。
【被削材】 STAVAX 52HRC（SUS420J2改）での寿命

MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル　MRB230 R1×10

MRB230 R1x10
摩耗幅0.087mm

MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル　他社R1×10

他社 R1x10
摩耗幅0.136mm

MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル　使用事例関連画像1

n：10,000min^-1 Vf：1,500mm/min ap：0.1mm×ae：0.2mm
水溶性切削油加工時間：132分切削長150m

【被削材】炭素鋼 S50Cでの寿命

MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル　MSE230 φ6

MSE230 φ6
摩耗幅0.022mm

MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル　他社 φ6

他社 φ6
摩耗幅0.1mm

MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル　使用事例関連画像2

n：3,400min^-1 Vf：600mm/min ap：9mm×ae：1.2mm
水溶性切削油加工時間：33分切削長20m

【被削材】銅での寿命

MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル　MRB230 R1x6

MRB230 R1x6
摩耗幅0.028mm

MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル　他社 R1x6

他社 R1x6
摩耗幅0.095mm

MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル　使用事例関連画像3

n：12,000min^-1 Vf：1,200mm/min ap：0.2mm×ae：0.3mm
水溶性切削油加工時間：5時間44分切削長365m

外形図

推奨切削条件

推奨切削条件表

被削材			炭素鋼・調質鋼 S50C・NAK55・NAK80・HPM-1 （～43HRC）				焼き入れ鋼 HPM-38・STAVAX・SKD61 （～55HRC）
刃径	コーナー半径	有効長	回転数	送り速度	切り込み量		回転数	送り速度	切り込み量
刃径	コーナー半径	有効長	min^-1	mm/min	ap mm	ae mm	min^-1	mm/min	ap mm	ae mm
0.2	0.05	0.5	30,000	200	0.01	0.05	30,000	150	0.003	0.04
		1	30,000	150	0.007	0.05	30,000	100	0.003	0.04
		1.5	30,000	100	0.005	0.05	30,000	80	0.002	0.04
		2	30,000	50	0.003	0.05	30,000	50	0.002	0.04
0.3	0.05	1	30,000	200	0.02	0.1	30,000	180	0.003	0.08
		1.5	30,000	180	0.015	0.1	30,000	130	0.003	0.08
		2	30,000	150	0.01	0.1	30,000	100	0.003	0.08
		2.5	30,000	120	0.007	0.1	25,000	80	0.002	0.08
		3	30,000	100	0.005	0.1	25,000	50	0.002	0.08
0.4	0.05 0.1	1	30,000	350	0.025	0.12	30,000	300	0.005	0.1
		1.5	30,000	300	0.022	0.12	30,000	270	0.005	0.1
		2	30,000	250	0.02	0.12	25,000	180	0.005	0.1
		3	30,000	220	0.015	0.12	25,000	150	0.004	0.1
		4	25,000	160	0.01	0.12	20,000	100	0.003	0.1
0.5	0.05 0.1	1	30,000	500	0.03	0.14	25,000	400	0.01	0.12
		2	30,000	400	0.025	0.14	25,000	300	0.01	0.12
		3	30,000	340	0.02	0.14	25,000	250	0.008	0.12
		4	25,000	280	0.015	0.14	20,000	180	0.005	0.12
		5	25,000	230	0.01	0.14	20,000	150	0.004	0.12
		6	20,000	180	0.008	0.14	16,000	100	0.003	0.12
0.6	0.05 0.1 0.2	2	30,000	600	0.035	0.16	25,000	400	0.02	0.13
		3	30,000	500	0.03	0.16	25,000	350	0.015	0.13
		4	25,000	400	0.025	0.16	20,000	250	0.015	0.13
		6	20,000	250	0.015	0.16	16,000	150	0.008	0.13
		8	18,000	180	0.01	0.16	14,000	100	0.005	0.13
0.7	0.05 0.1	4	25,000	600	0.03	0.2	20,000	400	0.02	0.16
0.7	0.05 0.1	6	20,000	450	0.02	0.2	16,000	250	0.01	0.16
0.8	0.05 0.1 0.2	4	25,000	1,000	0.045	0.25	20,000	600	0.025	0.2
		6	20,000	700	0.03	0.25	16,000	400	0.02	0.2
		8	18,000	400	0.02	0.25	14,000	250	0.01	0.2
0.9	0.1	4	25,000	1,100	0.05	0.3	20,000	700	0.03	0.24
0.9	0.1	8	18,000	500	0.03	0.3	14,000	350	0.01	0.24
1	0.05 0.1 0.2 0.3	2	25,000	1,600	0.065	0.35	20,000	900	0.05	0.28
		3	25,000	1,500	0.06	0.35	20,000	850	0.05	0.28
		4	25,000	1,400	0.055	0.35	20,000	800	0.04	0.28
		5	22,000	1,200	0.05	0.35	18,000	700	0.03	0.28
		6	20,000	1,000	0.045	0.35	16,000	600	0.02	0.28
		8	18,000	700	0.035	0.35	14,000	450	0.02	0.28
		10	16,000	600	0.025	0.35	13,000	350	0.01	0.28
		12	14,000	350	0.02	0.35	12,000	250	0.008	0.28
		16	12,000	250	0.01	0.35	10,000	150	0.005	0.28
		20	11,000	150	0.005	0.35	9,000	100	0.003	0.28
1.2	0.1 0.2 0.3	5	22,000	1,500	0.055	0.4	18,000	850	0.03	0.32
		6	20,000	1,300	0.05	0.4	17,000	750	0.03	0.32
		8	18,000	1,100	0.04	0.4	15,000	600	0.025	0.32
		10	16,000	900	0.03	0.4	13,000	500	0.02	0.32
		12	14,000	700	0.025	0.4	11,000	400	0.015	0.32
		15	12,000	360	0.018	0.4	10,000	210	0.01	0.32
		16	12,000	350	0.015	0.4	10,000	200	0.008	0.32
		20	10,000	230	0.01	0.4	8,000	150	0.005	0.32
1.5	0.1 0.2 0.3 0.5	4	22,000	1,600	0.09	0.45	18,000	1,000	0.05	0.36
		6	20,000	1,400	0.08	0.45	16,000	850	0.045	0.36
		8	18,000	1,200	0.07	0.45	15,000	700	0.04	0.36
		10	16,000	1,000	0.06	0.45	13,000	550	0.035	0.36
		12	14,000	800	0.05	0.45	11,000	450	0.03	0.36
		16	12,000	600	0.035	0.45	10,000	350	0.018	0.36
		18	11,000	450	0.03	0.45	9,000	280	0.01	0.36
		20	10,000	300	0.02	0.45	8,000	200	0.005	0.36
2	0.1 0.2 0.3 0.5	4	16,000	2,200	0.13	0.5	14,000	1,000	0.06	0.4
		6	16,000	2,100	0.12	0.5	14,000	900	0.055	0.4
		8	16,000	2,000	0.11	0.5	13,000	800	0.05	0.4
		10	16,000	1,800	0.1	0.5	13,000	750	0.045	0.4
		12	14,000	1,500	0.09	0.5	11,000	600	0.04	0.4
		16	12,000	1,200	0.07	0.5	10,000	500	0.03	0.4
		20	10,000	800	0.05	0.5	8,000	350	0.02	0.4
		24	9,000	700	0.03	0.5	7,000	280	0.01	0.4
		26	9,000	600	0.025	0.5	7,000	250	0.008	0.4
		30	8,000	400	0.02	0.5	6,400	200	0.005	0.4
2.5	0.1 0.2 0.3 0.5	10	13,000	1,800	0.14	0.8	11,000	900	0.07	0.65
		20	9,000	1,000	0.08	0.8	7,000	450	0.05	0.65
		30	7,000	500	0.03	0.8	5,600	250	0.01	0.65
3	0.1 0.2 0.3 0.5 1	12	11,000	1,800	0.16	0.9	9,000	900	0.08	0.75
		18	10,000	1,400	0.12	0.9	8,000	700	0.07	0.75
		24	8,000	1,000	0.08	0.9	6,400	500	0.05	0.75
		30	7,000	800	0.06	0.9	5,600	400	0.03	0.75
		36	6,000	500	0.03	0.9	4,800	300	0.01	0.75
4	0.1 0.2 0.3 0.5 1	16	8,000	2,000	0.2	1.2	6,400	850	0.1	1
		24	7,000	1,500	0.12	1.2	5,600	700	0.08	1
		32	6,000	800	0.08	1.2	4,800	500	0.04	1
		48	4,000	400	0.04	1.2	3,200	300	0.01	1
5	0.1 0.2 0.3 0.5 1	20	6,000	1,800	0.25	1.6	4,800	800	0.1	1.3
5	0.1 0.2 0.3 0.5 1	40	4,000	700	0.07	1.6	3,200	400	0.05	1.3
6	0.1 0.2 0.3 0.5 1	24	4,500	1,500	0.3	2.1	3,600	700	0.15	1.7
6	0.1 0.2 0.3 0.5 1	48	3,000	600	0.1	2.1	2,400	350	0.05	1.7

被削材			銅・アルミニウム合金
刃径	コーナー半径	有効長	回転数	送り速度	切り込み量
刃径	コーナー半径	有効長	min^-1	mm/min	ap mm	ae mm
0.2	0.05	0.5	30,000	250	0.012	0.05
		1	30,000	200	0.008	0.05
		1.5	30,000	135	0.006	0.05
		2	30,000	75	0.004	0.05
0.3	0.05	1	30,000	300	0.024	0.1
		1.5	30,000	260	0.018	0.1
		2	30,000	250	0.012	0.1
		2.5	30,000	240	0.008	0.1
		3	30,000	220	0.006	0.1
0.4	0.05 0.1	1	30,000	450	0.03	0.12
		1.5	30,000	400	0.027	0.12
		2	30,000	360	0.024	0.12
		3	30,000	300	0.018	0.12
		4	30,000	240	0.012	0.12
0.5	0.05 0.1	1	30,000	650	0.036	0.14
		2	30,000	600	0.03	0.14
		3	30,000	480	0.024	0.14
		4	30,000	430	0.018	0.14
		5	30,000	360	0.012	0.14
		6	25,000	270	0.01	0.14
0.6	0.05 0.1 0.2	2	30,000	800	0.04	0.16
		3	30,000	750	0.035	0.16
		4	30,000	650	0.03	0.16
		6	25,000	400	0.018	0.16
		8	20,000	300	0.012	0.16
0.7	0.05 0.1	4	30,000	1,000	0.04	0.2
0.7	0.05 0.1	6	25,000	700	0.025	0.2
0.8	0.05 0.1 0.2	4	30,000	1,400	0.055	0.25
		6	25,000	1,000	0.04	0.25
		8	22,000	600	0.025	0.25
0.9	0.1	4	30,000	1,500	0.06	0.3
0.9	0.1	8	22,000	800	0.04	0.3
1	0.05 0.1 0.2 0.3	2	30,000	2,200	0.08	0.35
		3	30,000	2,100	0.07	0.35
		4	30,000	2,000	0.065	0.35
		5	27,000	1,700	0.06	0.35
		6	25,000	1,500	0.055	0.35
		8	22,000	1,000	0.045	0.35
		10	20,000	800	0.03	0.35
		12	18,000	600	0.025	0.35
		16	14,000	350	0.012	0.35
		20	13,000	250	0.006	0.35
1.2	0.1 0.2 0.3	5	26,000	2,200	0.065	0.4
		6	25,000	2,000	0.06	0.4
		8	22,000	1,600	0.05	0.4
		10	20,000	1,400	0.04	0.4
		12	17,000	1,000	0.03	0.4
		15	14,000	520	0.022	0.4
		16	14,000	500	0.02	0.4
		20	12,000	330	0.012	0.4
1.5	0.1 0.2 0.3 0.5	4	26,000	2,300	0.1	0.45
		6	24,000	2,000	0.09	0.45
		8	22,000	1,800	0.08	0.45
		10	20,000	1,500	0.07	0.45
		12	17,000	1,200	0.06	0.45
		16	15,000	900	0.04	0.45
		18	13,000	650	0.035	0.45
		20	12,000	450	0.025	0.45
2	0.1 0.2 0.3 0.5	4	20,000	3,000	0.15	0.5
		6	20,000	2,800	0.14	0.5
		8	20,000	2,600	0.13	0.5
		10	20,000	2,300	0.12	0.5
		12	17,000	1,900	0.11	0.5
		16	15,000	1,600	0.085	0.5
		20	12,000	1,000	0.06	0.5
		24	11,000	900	0.04	0.5
		26	11,000	850	0.03	0.5
		30	9,000	550	0.025	0.5
2.5	0.1 0.2 0.3 0.5	10	16,000	3,000	0.17	0.8
		20	11,000	1,600	0.1	0.8
		30	8,500	850	0.035	0.8
3	0.1 0.2 0.3 0.5 1	12	13,000	3,000	0.2	0.9
		18	12,000	2,400	0.14	0.9
		24	10,000	1,800	0.1	0.9
		30	8,500	1,300	0.07	0.9
		36	7,200	1,000	0.04	0.9
4	0.1 0.2 0.3 0.5 1	16	10,000	3,200	0.3	1.2
		24	8,500	2,400	0.18	1.2
		32	8,000	1,800	0.14	1.2
		48	4,800	700	0.05	1.2
5	0.1 0.2 0.3 0.5 1	20	7,200	3,000	0.36	1.6
5	0.1 0.2 0.3 0.5 1	40	4,800	1,300	0.16	1.6
6	0.1 0.2 0.3 0.5 1	24	5,400	2,600	0.48	2.1
6	0.1 0.2 0.3 0.5 1	48	3,600	1,000	0.18	2.1

切削条件時の注意

※実際の加工形状および使用機械等にて切削条件を調整してください。
※切り込み量のapは切り込み深さ、aeは切り込み幅を示します。
※焼き入れ鋼を切削加工する場合は、オイルミストクーラントをお奨めします。
※Z切り込み時のアプローチ方法として、ヘリカル（螺旋）及びランプ（傾斜）での切削加工をお奨めします。
※L（有効長）/D（刃径）が8倍を超える場合は立ち壁付近の送り速度を50%以上、切り込み量：aeを30%以下に調整してください。
※溝切削は、切削条件表を参考にap切り込み深さ及び送り速度を50%以下に設定し、往復切削をお奨めします。
※ビビリが発生する場合は、回転数と送り速度を同じ割合で下げてください。また主軸回転数が足りない場合も同様に同じ割合で下げてください。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
◎	◎	◎	○	-	◎	-	○	○	◎	○	-	-

型番リスト

表示件数

...

型番

MHR230R-0.2-R0.05-0.5-4

MHR230R-0.2-R0.05-0.5-6

MHR230R-0.2-R0.05-1-4

MHR230R-0.2-R0.05-1-6

MHR230R-0.2-R0.05-1.5-4

MHR230R-0.2-R0.05-2-4

MHR230R-0.3-R0.05-1-4

MHR230R-0.3-R0.05-1-6

MHR230R-0.3-R0.05-1.5-4

MHR230R-0.3-R0.05-2-4

MHR230R-0.3-R0.05-2-6

MHR230R-0.3-R0.05-2.5-4

MHR230R-0.3-R0.05-3-4

MHR230R-0.4-R0.05-1-4

MHR230R-0.4-R0.05-1.5-4

MHR230R-0.4-R0.05-2-4

MHR230R-0.4-R0.05-2-6

MHR230R-0.4-R0.05-3-4

MHR230R-0.4-R0.05-3-6

MHR230R-0.4-R0.05-4-4

MHR230R-0.4-R0.05-4-6

MHR230R-0.4-R0.1-1-4

MHR230R-0.4-R0.1-1.5-4

MHR230R-0.5-R0.05-1-4

MHR230R-0.5-R0.05-2-4

MHR230R-0.5-R0.05-2-6

MHR230R-0.5-R0.05-3-4

MHR230R-0.5-R0.05-3-6

MHR230R-0.5-R0.05-4-4

MHR230R-0.5-R0.05-4-6

MHR230R-0.5-R0.05-5-4

MHR230R-0.5-R0.05-5-6

MHR230R-0.5-R0.05-6-4

MHR230R-0.6-R0.05-2-4

MHR230R-0.6-R0.05-2-6

MHR230R-0.6-R0.05-3-4

MHR230R-0.6-R0.05-4-4

MHR230R-0.6-R0.05-4-6

MHR230R-0.6-R0.05-6-4

MHR230R-0.6-R0.05-6-6

MHR230R-0.6-R0.05-8-4

MHR230R-0.6-R0.1-2-4

MHR230R-0.6-R0.1-3-4

MHR230R-0.6-R0.1-4-4

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

商品コード

刃径公差

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.2	0.15	0.05	0.5	4	45	±5	08-00221-02050	-0.01～0mm	0.57	0.59	0.62	0.65	0.71	1個
0.2	0.15	0.05	0.5	6	50	±5	08-00220-02001	-0.01～0mm	0.57	0.59	0.62	0.65	0.71	1個
0.2	0.15	0.05	1	4	45	±5	08-00221-02051	-0.01～0mm	1.09	1.14	1.19	1.24	1.38	1個
0.2	0.15	0.05	1	6	50	±5	08-00220-02002	-0.01～0mm	1.09	1.14	1.19	1.24	1.38	1個
0.2	0.15	0.05	1.5	4	45	±5	08-00221-02052	-0.01～0mm	1.61	1.68	1.76	1.84	2.04	1個
0.2	0.15	0.05	2	4	45	±5	08-00221-02053	-0.01～0mm	2.13	2.23	2.33	2.44	2.71	1個
0.3	0.25	0.05	1	4	45	±5	08-00221-03050	-0.01～0mm	1.09	1.14	1.19	1.24	1.38	1個
0.3	0.25	0.05	1	6	50	±5	08-00220-03001	-0.01～0mm	1.09	1.14	1.19	1.24	1.38	1個
0.3	0.25	0.05	1.5	4	45	±5	08-00221-03051	-0.01～0mm	1.61	1.68	1.76	1.84	2.04	1個
0.3	0.25	0.05	2	4	45	±5	08-00221-03052	-0.01～0mm	2.13	2.23	2.33	2.44	2.71	1個
0.3	0.25	0.05	2	6	50	±5	08-00220-03002	-0.01～0mm	2.13	2.23	2.33	2.44	2.71	1個
0.3	0.25	0.05	2.5	4	45	±5	08-00221-03053	-0.01～0mm	2.65	2.77	2.9	3.04	3.37	1個
0.3	0.25	0.05	3	4	45	±5	08-00221-03054	-0.01～0mm	3.18	3.32	3.47	3.64	4.04	1個
0.4	0.3	0.05	1	4	45	±5	08-00221-04050	-0.01～0mm	1.11	1.16	1.22	1.27	1.41	1個
0.4	0.3	0.05	1.5	4	45	±5	08-00221-04051	-0.01～0mm	1.64	1.71	1.79	1.87	2.07	1個
0.4	0.3	0.05	2	4	45	±5	08-00221-04052	-0.01～0mm	2.16	2.25	2.36	2.47	2.74	1個
0.4	0.3	0.05	2	6	50	±5	08-00220-04005	-0.01～0mm	2.16	2.25	2.36	2.47	2.74	1個
0.4	0.3	0.05	3	4	45	±5	08-00221-04053	-0.01～0mm	3.2	3.34	3.5	3.67	4.07	1個
0.4	0.3	0.05	3	6	50	±5	08-00220-04006	-0.01～0mm	3.2	3.34	3.5	3.67	4.07	1個
0.4	0.3	0.05	4	4	45	±5	08-00221-04054	-0.01～0mm	4.24	4.43	4.64	4.87	5.4	1個
0.4	0.3	0.05	4	6	50	±5	08-00220-04007	-0.01～0mm	4.24	4.43	4.64	4.87	5.4	1個
0.4	0.3	0.1	1	4	45	±5	08-00221-04100	-0.01～0mm	1.11	1.16	1.21	1.26	1.39	1個
0.4	0.3	0.1	1.5	4	45	±5	08-00221-04101	-0.01～0mm	1.63	1.7	1.78	1.86	2.06	1個
0.4	0.3	0.1	2	4	45	±5	08-00221-04102	-0.01～0mm	2.16	2.25	2.35	2.46	2.72	1個
0.4	0.3	0.1	2	6	50	±5	08-00220-04011	-0.01～0mm	2.16	2.25	2.35	2.46	2.72	1個
0.4	0.3	0.1	3	4	45	±5	08-00221-04103	-0.01～0mm	3.2	3.34	3.49	3.66	4.05	1個
0.4	0.3	0.1	3	6	50	±5	08-00220-04013	-0.01～0mm	3.2	3.34	3.49	3.66	4.05	1個
0.4	0.3	0.1	4	4	45	±5	08-00221-04104	-0.01～0mm	4.24	4.43	4.63	4.86	5.39	1個
0.4	0.3	0.1	4	6	50	±5	08-00220-04012	-0.01～0mm	4.24	4.43	4.63	4.86	5.39	1個
0.5	0.4	0.05	1	4	45	±5	08-00221-05050	-0.02～0mm	1.14	1.19	1.24	1.3	1.44	1個
0.5	0.4	0.05	2	4	45	±5	08-00221-05051	-0.02～0mm	2.18	2.28	2.38	2.5	2.77	1個
0.5	0.4	0.05	2	6	50	±5	08-00220-05005	-0.02～0mm	2.18	2.28	2.38	2.5	2.77	1個
0.5	0.4	0.05	3	4	45	±5	08-00221-05052	-0.02～0mm	3.22	3.37	3.52	3.7	4.1	1個
0.5	0.4	0.05	3	6	50	±5	08-00220-05006	-0.02～0mm	3.22	3.37	3.52	3.7	4.1	1個
0.5	0.4	0.05	4	4	45	±5	08-00221-05053	-0.02～0mm	4.27	4.46	4.67	4.9	5.43	1個
0.5	0.4	0.05	4	6	50	±5	08-00220-05007	-0.02～0mm	4.27	4.46	4.67	4.9	5.43	1個
0.5	0.4	0.05	5	4	45	±5	08-00221-05054	-0.02～0mm	5.31	5.55	5.81	6.09	6.76	1個
0.5	0.4	0.05	5	6	50	±5	08-00220-05008	-0.02～0mm	5.31	5.55	5.81	6.09	6.76	1個
0.5	0.4	0.05	6	4	45	±5	08-00221-05055	-0.02～0mm	6.35	6.64	6.95	7.29	8.1	1個
0.5	0.4	0.1	1	4	45	±5	08-00221-05100	-0.02～0mm	1.14	1.18	1.24	1.29	1.42	1個
0.5	0.4	0.1	2	4	45	±5	08-00221-05101	-0.02～0mm	2.18	2.27	2.38	2.49	2.75	1個
0.5	0.4	0.1	2	6	50	±5	08-00220-05011	-0.02～0mm	2.18	2.27	2.38	2.49	2.75	1個
0.5	0.4	0.1	3	4	45	±5	08-00221-05102	-0.02～0mm	3.22	3.36	3.52	3.69	4.09	1個
0.5	0.4	0.1	3	6	50	±5	08-00220-05013	-0.02～0mm	3.22	3.36	3.52	3.69	4.09	1個
0.5	0.4	0.1	4	4	45	±5	08-00221-05103	-0.02～0mm	4.27	4.45	4.66	4.89	5.42	1個
0.5	0.4	0.1	4	6	50	±5	08-00220-05012	-0.02～0mm	4.27	4.45	4.66	4.89	5.42	1個
0.5	0.4	0.1	5	4	45	±5	08-00221-05104	-0.02～0mm	5.31	5.54	5.8	6.08	6.75	1個
0.5	0.4	0.1	5	6	50	±5	08-00220-05014	-0.02～0mm	5.31	5.54	5.8	6.08	6.75	1個
0.5	0.4	0.1	6	4	45	±5	08-00221-05105	-0.02～0mm	6.35	6.63	6.94	7.28	8.08	1個
0.6	0.5	0.05	2	4	45	±5	08-00221-06050	-0.02～0mm	2.18	2.28	2.38	2.5	2.77	1個
0.6	0.5	0.05	2	6	50	±5	08-00220-06005	-0.02～0mm	2.18	2.28	2.38	2.5	2.77	1個
0.6	0.5	0.05	3	4	45	±5	08-00221-06051	-0.02～0mm	3.22	3.37	3.52	3.7	4.1	1個
0.6	0.5	0.05	4	4	45	±5	08-00221-06052	-0.02～0mm	4.27	4.46	4.67	4.9	5.43	1個
0.6	0.5	0.05	4	6	50	±5	08-00220-06007	-0.02～0mm	4.27	4.46	4.67	4.9	5.43	1個
0.6	0.5	0.05	6	4	45	±5	08-00221-06053	-0.02～0mm	6.35	6.64	6.95	7.29	8.1	1個
0.6	0.5	0.05	6	6	50	±5	08-00220-06009	-0.02～0mm	6.35	6.64	6.95	7.29	8.1	1個
0.6	0.5	0.05	8	4	50	±5	08-00221-06054	-0.02～0mm	8.44	8.82	9.23	9.69	10.76	1個
0.6	0.5	0.1	2	4	45	±5	08-00221-06100	-0.02～0mm	2.18	2.27	2.38	2.49	2.75	1個
0.6	0.5	0.1	3	4	45	±5	08-00221-06101	-0.02～0mm	3.22	3.36	3.52	3.69	4.09	1個
0.6	0.5	0.1	4	4	45	±5	08-00221-06102	-0.02～0mm	4.27	4.45	4.66	4.89	5.42	1個

通常単価(税別) (税込単価)	通常出荷日

6,334円 ( 6,967円 )	1日目
7,123円 ( 7,835円 )	1日目
6,334円 ( 6,967円 )	1日目
7,123円 ( 7,835円 )	1日目
6,334円 ( 6,967円 )	1日目
6,334円 ( 6,967円 )	1日目
6,067円 ( 6,674円 )	5日目
7,736円 ( 8,510円 )	1日目
6,067円 ( 6,674円 )	1日目
6,067円 ( 6,674円 )	1日目
7,736円 ( 8,510円 )	1日目
6,734円 ( 7,407円 )	1日目
6,734円 ( 7,407円 )	在庫品1日目当日出荷可能
4,337円 ( 4,771円 )	1日目
4,337円 ( 4,771円 )	1日目
4,337円 ( 4,771円 )	1日目
5,134円 ( 5,647円 )	1日目
4,337円 ( 4,771円 )	1日目
5,134円 ( 5,647円 )	1日目
3,671円 ( 4,038円 )	1日目
5,134円 ( 5,647円 )	1日目
4,337円 ( 4,771円 )	1日目
4,337円 ( 4,771円 )	1日目
4,337円 ( 4,771円 )	1日目
5,134円 ( 5,647円 )	1日目
4,337円 ( 4,771円 )	1日目
5,134円 ( 5,647円 )	1日目
4,337円 ( 4,771円 )	1日目
5,134円 ( 5,647円 )	1日目
3,671円 ( 4,038円 )	1日目
3,671円 ( 4,038円 )	1日目
4,480円 ( 4,928円 )	1日目
3,671円 ( 4,038円 )	1日目
4,480円 ( 4,928円 )	1日目
3,671円 ( 4,038円 )	1日目
4,480円 ( 4,928円 )	1日目
3,671円 ( 4,038円 )	1日目
4,480円 ( 4,928円 )	1日目
3,671円 ( 4,038円 )	1日目
3,671円 ( 4,038円 )	1日目
3,671円 ( 4,038円 )	1日目
4,480円 ( 4,928円 )	1日目
3,671円 ( 4,038円 )	1日目
4,480円 ( 4,928円 )	1日目
3,671円 ( 4,038円 )	1日目
4,480円 ( 4,928円 )	1日目
3,671円 ( 4,038円 )	1日目
4,480円 ( 4,928円 )	1日目
3,671円 ( 4,038円 )	1日目
3,671円 ( 4,038円 )	1日目
4,480円 ( 4,928円 )	1日目
3,671円 ( 4,038円 )	1日目
3,671円 ( 4,038円 )	1日目
4,480円 ( 4,928円 )	1日目
3,671円 ( 4,038円 )	1日目
4,480円 ( 4,928円 )	1日目
3,671円 ( 4,038円 )	1日目
3,671円 ( 4,038円 )	1日目
3,671円 ( 4,038円 )	1日目
3,671円 ( 4,038円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

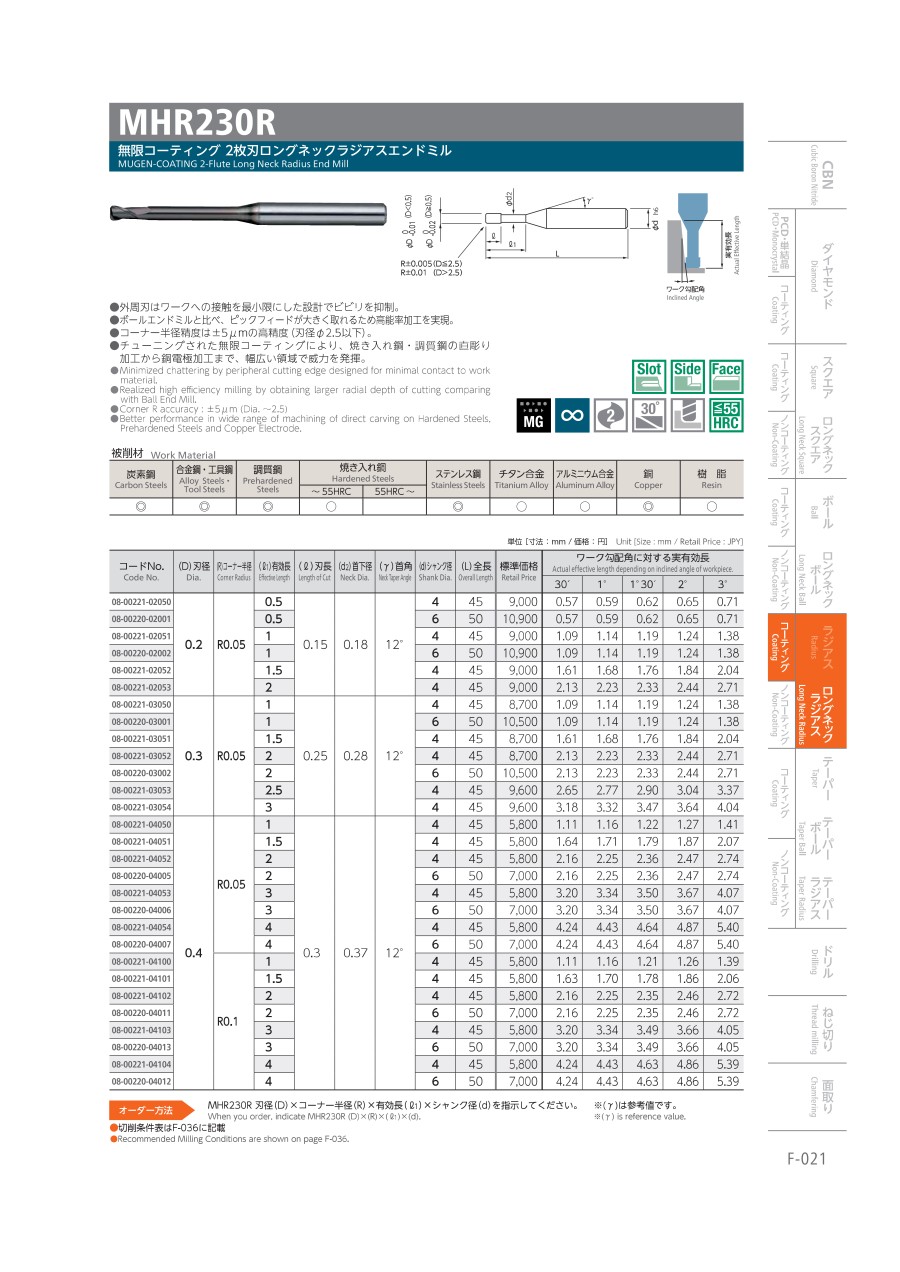

【特長】
・外周刃はワークへの接触を最小限にした設計でビビリを抑制。
・ボールエンドミルと比べ、ピックフィードが大きく取れるため高能率加工を実現。
・コーナー半径精度は±5μm！の高精度（D2.5以下）
・チューンナップされた無限コーティングにより、焼き入れ鋼・調質鋼の加工に抜群の威力を発揮し、銅電極の加工にも最適

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
AE-CPR-N 銅電極用DLC超硬エンドミル高能率仕上げ用ロングネックラジアスタイプ
ユニオンツール
UDCRRS 6枚刃/10枚刃超硬合金・硬脆材加工用荒加工専用ロングネックラジアスエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミルのレビュー

3.6平均満足度：3.66件のレビュー

星5
0%
星4
67%
星3
33%
星2
0%
星1
0%

部品加工に使用しています

満足度：4.02022/02/09

アルミ材の部品加工に使用しています。このメーカー品は使い慣れていて、ラインナップが豊富にあるので使用しています。マシニン...もっと読む

0人が参考にしています。

無限

満足度：4.02020/03/07

無限シリ−ズは本当にへたりがなく高いだけあり摩耗があまりなく丈夫です

0人が参考にしています。

焼き入れ

満足度：4.02019/10/24

焼き入れ硬度 52HRC相当材質なら問題なく加工できます長い時間でも大丈夫です

0人が参考にしています。

加工

満足度：3.02019/04/02

いままでは地元の商社で買っておりましたが価格面で非常によく利用してます

0人が参考にしています。

加工

満足度：3.02019/04/02

いつもお世話になります短納期かつ持ちもよく良く利用させて頂いております主にＮＡＫ加工しております

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MHR230R 無限コーティング 2枚刃ロングネックラジアスエンドミル	MHR430R 無限コーティング 4枚刃ロングネックラジアスエンドミル	MHRH230R 無限コーティングプレミアム高硬度用2枚刃ロングネックラジアスエンドミル	MSTNR230 無限コーティングロングテーパーネックラジアスエンドミル	MHRH430R 無限コーティングプレミアム高硬度用4枚刃ロングネックラジアスエンドミル	MHRSH430RSF 無限コーティングプレミアムPlus 4枚刃ロングネックラジアスエンドミル
メーカー	日進工具	日進工具	日進工具	日進工具	日進工具	日進工具
通常価格	3,625円-	5,067円 -	3,993円 -	5,600円 -	4,407円 -	4,729円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目
加工用途（加工形状）	平面 / 側面 / 曲面 / 溝	平面 / 側面 / 曲面	平面 / 側面 / 溝	平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り）	平面 / 側面 / 溝	平面 / 側面 / 溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / チタン	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
