TiAlNコーティングをベースに進化し続ける【無限コーティング】を採用したエンドミルシリーズです。皮膜特性として硬度Hv3,400、耐酸化温度1,100℃と、従来のTiAlNコーティングより高い特性をもっており、生材から高硬度材まで被削材を問わず、クーラントも水溶性切削油・不水溶性切削油・エアーブロー・オイルミストなど様々な状況に対応できるオールマイティなコーティングです。一般的にコーティングの効果が得られにくい銅の切削でも摩耗が抑えられます。

MRB230 無限コーティングロングネックボールエンドミル(深リブ用)　皮膜硬度

皮膜硬度（Hv）

酸化開始温度（℃）

MRB230 無限コーティングロングネックボールエンドミル(深リブ用)　製品特長関連画像1

工具素材	超微粒子超硬合金
ネジレ角	30°
加工可能硬度	55HRCまで
表面処理	無限コーティング
刃数	2刃数
加工用途	曲面加工

性能・試験情報

無限コーティングと他社TiAlNコーティング品による寿命比較データです。
【被削材】 STAVAX 52HRC（SUS420J2改）での寿命

MRB230 無限コーティングロングネックボールエンドミル(深リブ用)　MRB230 R1×10

MRB230 R1x10
摩耗幅0.087mm

MRB230 無限コーティングロングネックボールエンドミル(深リブ用)　他社R1×10

他社 R1x10
摩耗幅0.136mm

MRB230 無限コーティングロングネックボールエンドミル(深リブ用)　使用事例関連画像1

n：10,000min^-1 Vf：1,500mm/min ap：0.1mm×ae：0.2mm
水溶性切削油加工時間：132分切削長150m

【被削材】炭素鋼 S50Cでの寿命

MRB230 無限コーティングロングネックボールエンドミル(深リブ用)　MSE230 φ6

MSE230 φ6
摩耗幅0.022mm

MRB230 無限コーティングロングネックボールエンドミル(深リブ用)　他社 φ6

他社 φ6
摩耗幅0.1mm

MRB230 無限コーティングロングネックボールエンドミル(深リブ用)　使用事例関連画像2

n：3,400min^-1 Vf：600mm/min ap：9mm×ae：1.2mm
水溶性切削油加工時間：33分切削長20m

【被削材】銅での寿命

MRB230 無限コーティングロングネックボールエンドミル(深リブ用)　MRB230 R1x6

MRB230 R1x6
摩耗幅0.028mm

MRB230 無限コーティングロングネックボールエンドミル(深リブ用)　他社 R1x6

他社 R1x6
摩耗幅0.095mm

MRB230 無限コーティングロングネックボールエンドミル(深リブ用)　使用事例関連画像3

n：12,000min^-1 Vf：1,200mm/min ap：0.2mm×ae：0.3mm
水溶性切削油加工時間：5時間44分切削長365m

外形図

推奨切削条件

推奨切削条件表

被削材			炭素鋼・調質鋼 S50C・NAK・HPM-1 （～45HRC）				焼き入れ鋼 SKD・STAVAX・HPM-38 （～55HRC）
Rサイズ	有効長	刃径と有効長の比　 L/D	切り込み量		送り速度	回転数	切り込み量		送り速度	回転数
Rサイズ	有効長	刃径と有効長の比　 L/D	ap mm	ae mm	mm/min	min^-1	ap mm	ae mm	mm/min	min^-1
0.05	0.3	3	0.005	0.005	80	20,000～50,000	0.003	0.003	60	20,000～50,000
0.05	0.5	5	0.003	0.003	70	20,000～50,000	0.003	0.003	40	20,000～50,000
0.075	0.3	2	0.005	0.015	150	20,000～50,000	0.003	0.005	120	20,000～50,000
	0.5	3.33	0.004	0.007	150	20,000～50,000	0.003	0.005	120	20,000～50,000
	1	6.67	0.003	0.005	100	20,000～50,000	0.002	0.003	70	20,000～50,000
0.1	0.5	2.5	0.01	0.02	250	20,000～50,000	0.01	0.01	210	20,000～50,000
	0.75	3.75	0.007	0.01	250	20,000～50,000	0.005	0.01	210	20,000～50,000
	1	5	0.005	0.01	250	20,000～50,000	0.003	0.005	210	20,000～50,000
	1.25	6.25	0.003	0.01	150	20,000～50,000	0.003	0.005	120	20,000～50,000
	1.5	7.5	0.003	0.01	150	20,000～50,000	0.003	0.005	120	20,000～50,000
	1.75	8.75	0.003	0.007	150	20,000～50,000	0.002	0.005	120	20,000～50,000
	2	10	0.003	0.005	100	20,000～50,000	0.002	0.003	80	20,000～50,000
	2.5	12.5	0.003	0.005	100	20,000～50,000	0.002	0.003	80	20,000～50,000
	3	15	0.002	0.003	80	20,000～50,000	0.002	0.002	60	20,000～50,000
0.15	0.5	1.7	0.01	0.02	250	20,000～50,000	0.01	0.015	210	20,000～50,000
	0.6	2	0.01	0.02	250	20,000～50,000	0.01	0.015	210	20,000～50,000
	0.75	2.5	0.008	0.015	250	20,000～50,000	0.007	0.01	210	20,000～50,000
	1	3.3	0.007	0.01	250	20,000～50,000	0.005	0.01	210	20,000～50,000
	1.25	4.2	0.005	0.01	250	20,000～50,000	0.005	0.005	210	20,000～50,000
	1.5	5	0.005	0.01	200	20,000～50,000	0.005	0.005	170	20,000～50,000
	1.75	5.8	0.005	0.01	200	20,000～50,000	0.005	0.005	170	20,000～50,000
	2	6.7	0.003	0.01	150	20,000～50,000	0.003	0.005	120	20,000～50,000
	2.25	7.5	0.003	0.01	150	20,000～50,000	0.003	0.005	120	20,000～50,000
	2.5	8.3	0.003	0.007	150	20,000～50,000	0.003	0.003	120	20,000～50,000
	2.75	9.2	0.003	0.007	150	20,000～50,000	0.003	0.003	120	20,000～50,000
	3	10	0.003	0.005	150	20,000～50,000	0.003	0.003	120	20,000～50,000
	3.5	11.7	0.003	0.005	100	20,000～50,000	0.003	0.003	80	20,000～50,000
	4	13.3	0.003	0.005	100	20,000～50,000	0.003	0.003	80	20,000～50,000
	4.5	15	0.003	0.003	80	20,000～50,000	0.003	0.003	80	20,000～50,000
	5	16.7	0.003	0.003	80	20,000～50,000	0.003	0.003	80	20,000～50,000
0.2	0.5	1.25	0.02	0.05	800	20,000～50,000	0.02	0.03	650	20,000～50,000
	0.75	1.9	0.02	0.05	800	20,000～50,000	0.02	0.03	650	20,000～50,000
	1	2.5	0.02	0.05	800	20,000～50,000	0.02	0.03	650	20,000～50,000
	1.5	3.8	0.02	0.03	700	20,000～50,000	0.01	0.02	600	20,000～50,000
	2	5	0.015	0.02	600	20,000～50,000	0.01	0.015	500	20,000～50,000
	2.5	6.3	0.015	0.02	450	20,000～50,000	0.01	0.015	380	20,000～50,000
	3	7.5	0.01	0.02	400	20,000～30,000	0.01	0.01	340	20,000～30,000
	3.5	8.8	0.01	0.015	350	20,000～30,000	0.01	0.01	300	20,000～30,000
	4	10	0.005	0.01	250	20,000～30,000	0.005	0.007	210	20,000～30,000
	4.5	11.3	0.005	0.007	200	20,000～30,000	0.005	0.005	170	20,000～30,000
	5	12.5	0.003	0.005	150	20,000～30,000	0.003	0.005	120	20,000～30,000
	5.5	13.8	0.003	0.005	100	20,000～30,000	0.003	0.005	80	20,000～30,000
	6	15	0.003	0.003	80	20,000～30,000	0.003	0.003	60	20,000～30,000
0.25	1	2	0.03	0.05	800	20,000～50,000	0.02	0.05	680	20,000～50,000
	1.5	3	0.03	0.05	700	20,000～50,000	0.02	0.04	600	20,000～50,000
	2	4	0.02	0.04	600	20,000～50,000	0.02	0.03	510	20,000～50,000
	2.5	5	0.015	0.04	600	20,000～50,000	0.01	0.03	510	20,000～50,000
	3	6	0.015	0.035	500	20,000～50,000	0.01	0.025	420	20,000～50,000
	3.5	7	0.015	0.03	400	20,000～50,000	0.01	0.02	340	20,000～50,000
	4	8	0.012	0.02	400	20,000～50,000	0.005	0.01	340	20,000～50,000
	4.5	9	0.008	0.01	320	20,000～50,000	0.005	0.005	270	20,000～50,000
	5	10	0.005	0.01	250	20,000～30,000	0.005	0.005	210	20,000～30,000
	5.5	11	0.005	0.007	200	20,000～30,000	0.003	0.003	170	20,000～30,000
	6	12	0.005	0.005	150	20,000～30,000	0.003	0.003	120	20,000～30,000
	7	14	0.003	0.005	120	20,000～30,000	0.003	0.003	100	20,000～30,000
	8	16	0.003	0.003	120	20,000～30,000	0.002	0.002	100	20,000～30,000
	9	18	0.002	0.002	100	18,000～24,000	0.002	0.002	80	18,000～24,000
	10	20	0.002	0.002	80	18,000～24,000	0.002	0.002	60	18,000～24,000
0.3	1	1.7	0.05	0.1	1,200	20,000～50,000	0.05	0.07	1,000	20,000～50,000
	1.5	2.5	0.05	0.1	1,200	20,000～50,000	0.05	0.07	1,000	20,000～50,000
	2	3.3	0.05	0.1	1,200	20,000～50,000	0.04	0.07	1,000	20,000～50,000
	2.5	4.2	0.035	0.1	1,200	20,000～50,000	0.03	0.06	1,000	20,000～50,000
	3	5	0.025	0.1	1,000	20,000～50,000	0.03	0.05	850	20,000～50,000
	3.5	5.8	0.025	0.08	1,000	20,000～50,000	0.02	0.05	850	20,000～50,000
	4	6.7	0.025	0.05	800	20,000～50,000	0.02	0.04	680	20,000～50,000
	4.5	7.5	0.025	0.05	750	20,000～50,000	0.01	0.03	630	20,000～50,000
	5	8.3	0.02	0.04	500	20,000～30,000	0.01	0.02	420	20,000～30,000
	5.5	9.2	0.013	0.02	500	20,000～30,000	0.01	0.01	420	20,000～30,000
	6	10	0.01	0.02	450	20,000～30,000	0.005	0.01	380	20,000～30,000
	6.5	10.8	0.008	0.02	450	20,000～30,000	0.005	0.005	380	20,000～30,000
	7	11.7	0.008	0.02	400	20,000～30,000	0.005	0.005	340	20,000～30,000
	7.5	12.5	0.005	0.02	350	20,000～30,000	0.003	0.005	300	20,000～30,000
	8	13.3	0.005	0.01	300	18,000～24,000	0.003	0.005	250	18,000～24,000
	8.5	14.2	0.005	0.01	250	18,000～24,000	0.003	0.003	210	18,000～24,000
	9	15	0.005	0.01	250	18,000～24,000	0.003	0.003	210	18,000～24,000
	9.5	15.8	0.005	0.005	200	18,000～24,000	0.003	0.003	170	18,000～24,000
	10	16.7	0.003	0.005	150	18,000～24,000	0.002	0.003	120	18,000～24,000
	11	18.3	0.003	0.003	110	16,000～20,000	0.002	0.002	90	16,000～20,000
	12	20	0.003	0.003	80	16,000～20,000	0.002	0.002	60	16,000～20,000
0.35	2	2.9	0.08	0.12	1,800	20,000～50,000	0.07	0.08	1,300	20,000～50,000
	4	5.7	0.05	0.11	1,300	20,000～50,000	0.03	0.06	1,100	20,000～50,000
	6	8.6	0.03	0.05	700	20,000～30,000	0.01	0.02	600	20,000～30,000
	8	11.4	0.005	0.01	400	18,000～24,000	0.003	0.005	330	18,000～24,000
0.4	2	2.5	0.1	0.15	2,000	20,000～50,000	0.1	0.12	1,700	20,000～50,000
	3	3.8	0.07	0.15	1,800	20,000～50,000	0.07	0.1	1,500	20,000～50,000
	4	5	0.05	0.12	1,500	20,000～50,000	0.05	0.08	1,300	20,000～50,000
	5	6.3	0.05	0.1	1,200	20,000～50,000	0.04	0.07	1,000	20,000～50,000
	6	7.5	0.05	0.08	900	20,000～30,000	0.03	0.05	750	20,000～30,000
	7	8.8	0.03	0.05	700	20,000～30,000	0.02	0.03	600	20,000～30,000
	8	10	0.015	0.03	500	18,000～24,000	0.01	0.01	420	18,000～24,000
	9	11.3	0.005	0.01	400	18,000～24,000	0.003	0.005	340	18,000～24,000
	10	12.5	0.005	0.01	350	18,000～24,000	0.003	0.005	300	18,000～24,000
	12	15	0.005	0.005	250	16,000～20,000	0.003	0.003	210	16,000～20,000
0.45	2	2.2	0.15	0.2	2,500	20,000～50,000	0.1	0.2	2,000	20,000～50,000
	4	4.4	0.1	0.2	2,000	20,000～50,000	0.05	0.12	1,500	20,000～50,000
	6	6.7	0.07	0.15	1,300	20,000～30,000	0.035	0.05	1,000	20,000～30,000
	8	8.9	0.035	0.05	800	20,000～30,000	0.025	0.04	700	20,000～30,000
0.5	2	2	0.25	0.35	3,200	20,000～50,000	0.12	0.3	2,500	20,000～50,000
	2.5	2.5	0.25	0.3	3,000	20,000～50,000	0.12	0.3	2,500	20,000～50,000
	3	3	0.2	0.3	3,000	20,000～50,000	0.12	0.3	2,500	20,000～50,000
	4	4	0.15	0.25	2,500	20,000～50,000	0.1	0.2	2,100	20,000～50,000
	5	5	0.1	0.25	2,000	20,000～50,000	0.08	0.17	1,700	20,000～50,000
	6	6	0.1	0.2	1,500	20,000～50,000	0.07	0.12	1,200	20,000～50,000
	7	7	0.08	0.2	1,300	20,000～30,000	0.06	0.1	1,100	20,000～30,000
	8	8	0.05	0.1	1,200	20,000～30,000	0.05	0.08	1,000	20,000～30,000
	9	9	0.04	0.06	1,000	20,000～30,000	0.05	0.05	850	20,000～30,000
	10	10	0.03	0.05	800	20,000～30,000	0.03	0.05	680	20,000～30,000
	12	12	0.015	0.025	600	16,000～20,000	0.01	0.03	510	16,000～20,000
	13	13	0.012	0.025	600	16,000～20,000	0.007	0.02	450	16,000～20,000
	14	14	0.01	0.02	500	16,000～20,000	0.005	0.01	420	16,000～20,000
	16	16	0.005	0.01	250	12,000～16,000	0.005	0.01	210	12,000～16,000
	18	18	0.005	0.005	150	12,000～16,000	0.003	0.003	120	12,000～16,000
	20	20	0.005	0.005	100	12,000～16,000	0.003	0.003	80	12,000～16,000
	22	22	0.003	0.005	80	12,000～16,000	0.002	0.003	60	12,000～16,000
0.6	2.4	2	0.25	0.35	3,400	20,000～30,000	0.12	0.3	2,500	20,000～30,000
	4	3.3	0.2	0.3	3,000	20,000～30,000	0.12	0.3	2,500	20,000～30,000
	6	5	0.1	0.25	2,000	20,000～30,000	0.08	0.17	1,700	20,000～30,000
	8	6.7	0.08	0.2	1,300	20,000～30,000	0.06	0.15	1,100	20,000～30,000
	10	8.3	0.05	0.1	1,200	14,000～20,000	0.03	0.08	1,000	14,000～20,000
	12	10	0.03	0.05	800	14,000～20,000	0.02	0.04	680	14,000～20,000
	14	11.7	0.015	0.025	600	14,000～20,000	0.01	0.02	510	14,000～20,000
	16	13.3	0.01	0.02	400	14,000～20,000	0.01	0.01	340	14,000～20,000
	18	15	0.005	0.01	250	12,000～18,000	0.005	0.01	210	12,000～18,000
	20	16.7	0.005	0.007	200	12,000～18,000	0.005	0.005	170	12,000～18,000
	24	20	0.005	0.005	100	12,000～18,000	0.003	0.003	80	12,000～18,000
0.7	8	5.7	0.1	0.3	2,500	20,000～30,000	0.1	0.2	2,100	20,000～30,000
	12	8.6	0.07	0.12	1,200	14,000～20,000	0.05	0.1	1,000	14,000～20,000
	16	11.4	0.03	0.05	600	14,000～20,000	0.015	0.03	510	14,000～20,000
0.75	3	2	0.2	0.35	4,000	20,000～30,000	0.15	0.3	3,400	20,000～30,000
	4	2.7	0.2	0.3	4,000	20,000～30,000	0.15	0.25	3,400	20,000～30,000
	6	4	0.15	0.3	3,000	20,000～30,000	0.12	0.2	2,500	20,000～30,000
	8	5.3	0.1	0.25	2,400	20,000～30,000	0.08	0.18	2,000	20,000～30,000
	10	6.7	0.08	0.2	1,800	20,000～30,000	0.06	0.12	1,500	20,000～30,000
	12	8	0.07	0.13	1,200	18,000～24,000	0.05	0.09	1,000	18,000～24,000
	14	9.3	0.06	0.1	1,200	18,000～24,000	0.04	0.07	1,000	18,000～24,000
	16	10.7	0.05	0.08	800	12,000～18,000	0.035	0.06	680	12,000～18,000
	18	12	0.03	0.05	500	12,000～18,000	0.02	0.04	420	12,000～18,000
	20	13.3	0.02	0.04	400	12,000～18,000	0.015	0.03	340	12,000～18,000
	22	14.7	0.01	0.02	250	10,000～14,000	0.005	0.005	210	10,000～14,000
	30	20	0.005	0.005	100	10,000～14,000	0.003	0.005	80	10,000～14,000
0.8	4	2.5	0.2	0.3	4,000	18,000～24,000	0.17	0.25	3,400	18,000～24,000
	8	5	0.1	0.3	3,000	18,000～24,000	0.09	0.2	2,500	18,000～24,000
	12	7.5	0.07	0.15	1,800	18,000～24,000	0.06	0.12	1,500	18,000～24,000
	16	10	0.05	0.1	650	12,000～18,000	0.035	0.07	550	12,000～18,000
	20	12.5	0.03	0.05	450	12,000～18,000	0.02	0.04	380	12,000～18,000
0.9	8	4.4	0.15	0.3	2,500	16,000～20,000	0.12	0.2	2,100	16,000～20,000
	12	6.7	0.1	0.2	1,800	12,000～16,000	0.07	0.15	1,500	12,000～16,000
	16	8.9	0.08	0.13	1,600	10,000～14,000	0.06	0.1	1,400	10,000～14,000
	20	11.1	0.05	0.1	1,000	8,000～12,000	0.04	0.08	850	8,000～12,000
1	3	1.5	0.3	0.5	4,000	20,000～30,000	0.2	0.5	3,400	20,000～30,000
	4	2	0.3	0.5	4,000	20,000～30,000	0.2	0.45	3,400	20,000～30,000
	6	3	0.25	0.5	3,000	20,000～30,000	0.2	0.4	2,500	20,000～30,000
	8	4	0.2	0.3	2,500	16,000～20,000	0.15	0.3	2,100	16,000～20,000
	10	5	0.15	0.3	2,500	16,000～20,000	0.1	0.2	2,100	16,000～20,000
	12	6	0.13	0.2	1,800	12,000～16,000	0.1	0.15	1,500	12,000～16,000
	13	6.5	0.12	0.2	1,800	12,000～16,000	0.08	0.13	1,500	12,000～16,000
	14	7	0.1	0.2	1,800	12,000～16,000	0.07	0.13	1,500	12,000～16,000
	16	8	0.1	0.15	1,600	10,000～14,000	0.06	0.11	1,400	10,000～14,000
	18	9	0.07	0.12	1,600	10,000～14,000	0.05	0.1	1,400	10,000～14,000
	20	10	0.06	0.1	1,000	8,000～12,000	0.05	0.07	850	8,000～12,000
	22	11	0.05	0.1	1,000	8,000～12,000	0.04	0.06	850	8,000～12,000
	25	12.5	0.03	0.05	800	8,000～12,000	0.03	0.04	680	8,000～12,000
	30	15	0.02	0.04	420	6,000～10,000	0.02	0.04	360	6,000～10,000
	35	17.5	0.02	0.03	140	6,000～10,000	0.015	0.02	120	6,000～10,000
	40	20	0.007	0.01	100	6,000～10,000	0.004	0.007	80	6,000～10,000
1.25	6	2.4	0.35	0.5	4,000	16,000～20,000	0.3	0.4	3,400	16,000～20,000
	10	4	0.2	0.5	3,000	16,000～20,000	0.25	0.35	2,500	16,000～20,000
	15	6	0.15	0.3	2,500	16,000～20,000	0.1	0.2	2,100	16,000～20,000
	20	8	0.1	0.2	1,800	12,000～16,000	0.08	0.15	1,500	12,000～16,000
	25	10	0.075	0.14	1,100	10,000～14,000	0.05	0.1	930	10,000～14,000
	30	12	0.04	0.08	800	8,000～12,000	0.02	0.06	680	8,000～12,000
	35	14	0.03	0.07	450	6,000～10,000	0.01	0.03	380	6,000～10,000
1.5	6	2	0.35	0.6	4,000	16,000～20,000	0.25	0.5	3,400	16,000～20,000
	8	2.7	0.3	0.5	4,000	16,000～20,000	0.2	0.5	3,400	16,000～20,000
	10	3.3	0.3	0.5	4,000	16,000～20,000	0.2	0.45	3,400	16,000～20,000
	12	4	0.2	0.4	3,000	16,000～20,000	0.2	0.4	2,500	16,000～20,000
	14	4.7	0.2	0.4	3,000	16,000～20,000	0.15	0.35	2,500	16,000～20,000
	15	5	0.15	0.4	3,000	16,000～20,000	0.13	0.35	2,500	16,000～20,000
	16	5.3	0.15	0.35	3,000	16,000～20,000	0.13	0.35	2,500	16,000～20,000
	20	6.7	0.15	0.3	1,800	12,000～16,000	0.1	0.2	1,500	12,000～16,000
	25	8.3	0.13	0.27	1,200	12,000～16,000	0.1	0.16	1,000	12,000～16,000
	30	10	0.1	0.2	800	8,000～12,000	0.07	0.12	680	8,000～12,000
	35	11.7	0.07	0.15	600	8,000～12,000	0.05	0.1	510	8,000～12,000
	40	13.3	0.05	0.1	460	6,000～10,000	0.05	0.07	390	6,000～10,000
1.75	10	2.9	0.35	0.6	4,000	16,000～20,000	0.25	0.5	3,400	16,000～20,000
	15	4.3	0.3	0.4	4,000	16,000～20,000	0.2	0.45	3,400	16,000～20,000
	20	5.7	0.2	0.3	2,400	14,000～18,000	0.13	0.35	2,000	14,000～18,000
	25	7.1	0.17	0.3	2,000	14,000～18,000	0.1	0.3	1,800	14,000～18,000
	30	8.6	0.15	0.27	1,600	8,000～12,000	0.1	0.2	1,400	8,000～12,000
	35	10	0.1	0.2	1,200	8,000～12,000	0.07	0.15	1,000	8,000～12,000
	40	11.4	0.07	0.13	800	6,000～10,000	0.05	0.1	680	6,000～10,000
	45	12.9	0.05	0.1	800	6,000～10,000	0.05	0.05	680	6,000～10,000
2	10	2.5	0.35	0.8	4,000	16,000～20,000	0.25	0.7	3,400	16,000～20,000
	12	3	0.35	0.7	4,000	16,000～20,000	0.25	0.7	3,400	16,000～20,000
	14	3.5	0.3	0.6	4,000	16,000～20,000	0.2	0.5	3,400	16,000～20,000
	15	3.8	0.25	0.55	3,500	16,000～20,000	0.2	0.4	3,000	16,000～20,000
	16	4	0.2	0.5	3,500	16,000～20,000	0.2	0.3	3,000	16,000～20,000
	20	5	0.2	0.35	3,300	16,000～20,000	0.15	0.3	2,800	16,000～20,000
	25	6.3	0.15	0.3	2,600	12,000～16,000	0.12	0.25	2,200	12,000～16,000
	30	7.5	0.12	0.25	2,600	12,000～16,000	0.1	0.2	2,200	12,000～16,000
	35	8.8	0.12	0.2	1,800	10,000～14,000	0.07	0.15	1,500	10,000～14,000
	40	10	0.1	0.15	1,200	10,000～14,000	0.07	0.12	1,000	10,000～14,000
	45	11.3	0.07	0.12	800	10,000～14,000	0.05	0.1	700	10,000～14,000
	50	12.5	0.07	0.1	600	6,000～10,000	0.05	0.07	500	6,000～10,000
2.5	10	2	0.4	1.2	4,000	16,000～20,000	0.3	1	3,400	16,000～20,000
	15	3	0.35	1	4,000	16,000～20,000	0.3	0.9	3,400	16,000～20,000
	20	4	0.3	0.7	4,000	16,000～20,000	0.25	0.7	3,400	16,000～20,000
	25	5	0.25	0.6	3,000	14,000～16,000	0.2	0.5	2,500	14,000～16,000
	30	6	0.2	0.5	2,400	14,000～16,000	0.15	0.4	2,000	14,000～16,000
	35	7	0.15	0.4	1,600	10,000～14,000	0.15	0.3	1,400	10,000～14,000
	40	8	0.15	0.3	1,200	8,000～12,000	0.12	0.2	1,000	8,000～12,000
	45	9	0.12	0.2	1,000	8,000～12,000	0.1	0.15	850	8,000～12,000
	50	10	0.1	0.15	680	6,000～10,000	0.07	0.1	570	6,000～10,000
3	10	1.7	0.5	1.5	4,000	14,000～18,000	0.35	1.2	3,400	14,000～18,000
	15	2.5	0.5	1.3	4,000	14,000～18,000	0.35	1.2	3,400	14,000～18,000
	20	3.3	0.5	1.2	4,000	14,000～18,000	0.35	1.1	3,400	14,000～18,000
	25	4.2	0.4	1	4,000	14,000～18,000	0.3	0.8	3,400	14,000～18,000
	30	5	0.35	0.7	3,000	8,000～12,000	0.25	0.6	2,500	8,000～12,000
	35	5.8	0.35	0.5	2,500	8,000～12,000	0.2	0.5	2,100	8,000～12,000
	40	6.7	0.25	0.4	2,300	8,000～12,000	0.2	0.4	1,900	8,000～12,000
	45	7.5	0.25	0.4	1,500	6,000～8,000	0.2	0.35	1,200	6,000～8,000
	50	8.3	0.2	0.4	1,500	6,000～8,000	0.2	0.3	1,200	6,000～8,000

被削材			焼き入れ鋼 SKD11 （～62HRC）				銅
Rサイズ	有効長	刃径と有効長の比　 L/D	切り込み量		送り速度	回転数	切り込み量		送り速度	回転数
Rサイズ	有効長	刃径と有効長の比　 L/D	ap mm	ae mm	mm/min	min^-1	ap mm	ae mm	mm/min	min^-1
0.05	0.3	3	0.003	0.003	50	20,000～50,000	0.005	0.005	80	20,000～50,000
0.05	0.5	5	0.003	0.003	40	20,000～50,000	0.005	0.005	70	20,000～50,000
0.075	0.3	2	0.002	0.005	90	20,000～50,000	0.008	0.01	150	20,000～50,000
	0.5	3.33	0.002	0.005	90	20,000～50,000	0.007	0.008	150	20,000～50,000
	1	6.67	0.001	0.003	60	20,000～50,000	0.005	0.007	100	20,000～50,000
0.1	0.5	2.5	0.007	0.007	170	20,000～50,000	0.01	0.02	250	20,000～50,000
	0.75	3.75	0.004	0.007	170	20,000～50,000	0.01	0.015	250	20,000～50,000
	1	5	0.002	0.004	170	20,000～50,000	0.008	0.015	250	20,000～50,000
	1.25	6.25	0.002	0.004	100	20,000～50,000	0.005	0.015	150	20,000～50,000
	1.5	7.5	0.002	0.004	100	20,000～50,000	0.005	0.015	150	20,000～50,000
	1.75	8.75	0.002	0.003	100	20,000～50,000	0.005	0.01	150	20,000～50,000
	2	10	0.002	0.003	70	20,000～50,000	0.005	0.007	100	20,000～50,000
	2.5	12.5	0.002	0.003	70	20,000～50,000	0.005	0.007	100	20,000～50,000
	3	15	0.002	0.002	50	20,000～50,000	0.003	0.004	80	20,000～50,000
0.15	0.5	1.7	0.007	0.01	170	20,000～50,000	0.012	0.025	250	20,000～50,000
	0.6	2	0.007	0.01	170	20,000～50,000	0.012	0.025	250	20,000～50,000
	0.75	2.5	0.005	0.007	170	20,000～50,000	0.01	0.02	250	20,000～50,000
	1	3.3	0.004	0.007	170	20,000～50,000	0.01	0.02	250	20,000～50,000
	1.25	4.2	0.004	0.004	170	20,000～50,000	0.008	0.015	250	20,000～50,000
	1.5	5	0.004	0.004	140	20,000～50,000	0.008	0.015	200	20,000～50,000
	1.75	5.8	0.004	0.004	140	20,000～50,000	0.008	0.015	200	20,000～50,000
	2	6.7	0.002	0.003	100	20,000～50,000	0.005	0.012	150	20,000～50,000
	2.25	7.5	0.002	0.003	100	20,000～50,000	0.005	0.012	150	20,000～50,000
	2.5	8.3	0.002	0.002	100	20,000～50,000	0.005	0.01	150	20,000～50,000
	2.75	9.2	0.002	0.002	100	20,000～50,000	0.005	0.01	150	20,000～50,000
	3	10	0.002	0.002	100	20,000～50,000	0.005	0.007	150	20,000～50,000
	3.5	11.7	0.002	0.002	70	20,000～50,000	0.005	0.007	100	20,000～50,000
	4	13.3	0.002	0.002	70	20,000～50,000	0.005	0.007	100	20,000～50,000
	4.5	15	0.002	0.002	50	20,000～50,000	0.005	0.005	80	20,000～50,000
	5	16.7	0.002	0.002	50	20,000～50,000	0.005	0.005	80	20,000～50,000
0.2	0.5	1.25	0.015	0.02	560	20,000～50,000	0.03	0.07	800	20,000～50,000
	0.75	1.9	0.015	0.02	560	20,000～50,000	0.03	0.07	800	20,000～50,000
	1	2.5	0.015	0.02	560	20,000～50,000	0.03	0.07	800	20,000～50,000
	1.5	3.8	0.007	0.015	490	20,000～50,000	0.03	0.05	700	20,000～50,000
	2	5	0.007	0.01	420	20,000～50,000	0.02	0.03	600	20,000～50,000
	2.5	6.3	0.007	0.01	310	20,000～50,000	0.02	0.03	450	20,000～50,000
	3	7.5	0.007	0.007	280	20,000～30,000	0.015	0.03	400	20,000～30,000
	3.5	8.8	0.007	0.007	240	20,000～30,000	0.015	0.02	350	20,000～30,000
	4	10	0.004	0.004	170	20,000～30,000	0.008	0.015	250	20,000～30,000
	4.5	11.3	0.004	0.004	140	20,000～30,000	0.008	0.01	200	20,000～30,000
	5	12.5	0.002	0.003	100	20,000～30,000	0.005	0.007	150	20,000～30,000
	5.5	13.8	0.002	0.003	70	20,000～30,000	0.005	0.007	100	20,000～30,000
	6	15	0.002	0.002	50	20,000～30,000	0.005	0.005	80	20,000～30,000
0.25	1	2	0.015	0.035	560	20,000～50,000	0.045	0.07	800	20,000～50,000
	1.5	3	0.015	0.03	490	20,000～50,000	0.04	0.07	700	20,000～50,000
	2	4	0.015	0.02	420	20,000～50,000	0.03	0.06	600	20,000～50,000
	2.5	5	0.007	0.02	420	20,000～50,000	0.02	0.06	600	20,000～50,000
	3	6	0.007	0.015	350	20,000～50,000	0.02	0.05	500	20,000～50,000
	3.5	7	0.007	0.015	280	20,000～50,000	0.02	0.045	400	20,000～50,000
	4	8	0.004	0.007	280	20,000～50,000	0.018	0.03	400	20,000～50,000
	4.5	9	0.004	0.004	220	20,000～50,000	0.012	0.015	320	20,000～50,000
	5	10	0.003	0.003	170	20,000～30,000	0.008	0.015	250	20,000～30,000
	5.5	11	0.002	0.002	140	20,000～30,000	0.008	0.01	200	20,000～30,000
	6	12	0.002	0.002	100	20,000～30,000	0.008	0.008	150	20,000～30,000
	7	14	0.002	0.002	80	20,000～30,000	0.005	0.008	120	20,000～30,000
	8	16	0.002	0.002	80	20,000～30,000	0.005	0.005	120	20,000～30,000
	9	18	0.002	0.002	70	18,000～24,000	0.003	0.003	100	18,000～24,000
	10	20	0.002	0.002	50	18,000～24,000	0.003	0.003	80	18,000～24,000
0.3	1	1.7	0.035	0.05	840	20,000～50,000	0.07	0.12	1,200	20,000～50,000
	1.5	2.5	0.035	0.05	840	20,000～50,000	0.07	0.12	1,200	20,000～50,000
	2	3.3	0.028	0.05	840	20,000～50,000	0.07	0.12	1,200	20,000～50,000
	2.5	4.2	0.02	0.04	840	20,000～50,000	0.05	0.12	1,200	20,000～50,000
	3	5	0.02	0.035	700	20,000～50,000	0.04	0.1	1,000	20,000～50,000
	3.5	5.8	0.015	0.035	700	20,000～50,000	0.04	0.1	1,000	20,000～50,000
	4	6.7	0.015	0.03	560	20,000～50,000	0.035	0.08	800	20,000～50,000
	4.5	7.5	0.007	0.02	520	20,000～50,000	0.035	0.08	750	20,000～50,000
	5	8.3	0.007	0.015	350	20,000～30,000	0.03	0.06	500	20,000～30,000
	5.5	9.2	0.007	0.007	350	20,000～30,000	0.02	0.03	500	20,000～30,000
	6	10	0.004	0.007	310	20,000～30,000	0.015	0.03	450	20,000～30,000
	6.5	10.8	0.004	0.004	310	20,000～30,000	0.012	0.03	450	20,000～30,000
	7	11.7	0.004	0.004	280	20,000～30,000	0.012	0.03	400	20,000～30,000
	7.5	12.5	0.003	0.004	250	20,000～30,000	0.008	0.03	350	20,000～30,000
	8	13.3	0.002	0.004	210	18,000～24,000	0.008	0.015	300	18,000～24,000
	8.5	14.2	0.002	0.002	170	18,000～24,000	0.008	0.015	250	18,000～24,000
	9	15	0.002	0.002	170	18,000～24,000	0.007	0.015	250	18,000～24,000
	9.5	15.8	0.002	0.002	140	18,000～24,000	0.007	0.008	200	18,000～24,000
	10	16.7	0.002	0.002	100	18,000～24,000	0.005	0.008	150	18,000～24,000
	11	18.3	0.002	0.002	80	16,000～20,000	0.005	0.005	110	16,000～20,000
	12	20	0.002	0.002	50	16,000～20,000	0.005	0.005	80	16,000～20,000
0.35	2	2.9	0.04	0.06	1,000	20,000～30,000	0.1	0.15	1,500	20,000～30,000
	4	5.7	0.02	0.04	700	20,000～30,000	0.06	0.12	1,200	20,000～30,000
	6	8.6	0.008	0.015	450	20,000～30,000	0.04	0.07	600	20,000～30,000
	8	11.4	0.002	0.003	250	14,000～21,000	0.008	0.01	400	18,000～24,000
0.4	2	2.5	0.07	0.085	1,400	14,000～35,000	0.15	0.2	2,000	20,000～50,000
	3	3.8	0.05	0.07	1,200	14,000～35,000	0.12	0.2	1,800	20,000～50,000
	4	5	0.035	0.055	1,000	14,000～35,000	0.1	0.2	1,500	20,000～50,000
	5	6.3	0.03	0.05	840	14,000～35,000	0.08	0.15	1,200	20,000～50,000
	6	7.5	0.02	0.035	630	14,000～21,000	0.07	0.12	900	20,000～30,000
	7	8.8	0.015	0.02	490	14,000～21,000	0.05	0.08	700	20,000～30,000
	8	10	0.007	0.007	350	12,600～16,800	0.02	0.05	500	18,000～24,000
	9	11.3	0.002	0.003	280	12,600～16,800	0.008	0.01	400	18,000～24,000
	10	12.5	0.002	0.003	240	12,600～16,800	0.008	0.008	350	18,000～24,000
	12	15	0.002	0.002	170	11,200～14,000	0.008	0.008	250	16,000～20,000
0.45	2	2.2	0.07	0.15	1,800	14,000～35,000	0.2	0.3	2,800	20,000～50,000
	4	4.4	0.04	0.08	1,100	14,000～35,000	0.15	0.25	2,000	20,000～50,000
	6	6.7	0.025	0.035	650	14,000～21,000	0.1	0.2	1,300	20,000～30,000
	8	8.9	0.015	0.025	550	12,600～16,800	0.055	0.08	800	18,000～24,000
0.5	2	2	0.085	0.2	2,300	14,000～35,000	0,25	0.4	3,500	20,000～50,000
	2.5	2.5	0.08	0.2	2.3	14,000～35,000	0.25	0.4	3,200	20,000～50,000
	3	3	0.08	0.2	2,100	14,000～35,000	0.25	0.4	3,000	20,000～50,000
	4	4	0.07	0.14	1,700	14,000～35,000	0.2	0.4	2,500	20,000～50,000
	5	5	0.055	0.12	1,400	14,000～35,000	0.15	0.35	2,000	20,000～50,000
	6	6	0.05	0.085	1,000	14,000～35,000	0.15	0.3	1,500	20,000～50,000
	7	7	0.04	0.07	910	14,000～21,000	0.12	0.3	1,300	20,000～30,000
	8	8	0.035	0.055	840	14,000～21,000	0.08	0.15	1,200	20,000～30,000
	9	9	0.035	0.035	700	14,000～21,000	0.06	0.1	1,000	20,000～30,000
	10	10	0.02	0.035	560	14,000～21,000	0.05	0.08	800	20,000～30,000
	12	12	0.007	0.02	420	11,200～14,000	0.02	0.04	600	16,000～20,000
	13	13	0.005	0.01	400	11,200～14,000	0.015	0.03	600	16,000～20,000
	14	14	0.004	0.007	350	11,200～14,000	0.015	0.03	500	16,000～20,000
	16	16	0.004	0.007	170	8,400～11,200	0.01	0.015	250	12,000～16,000
	18	18	0.002	0.002	100	8,400～11,200	0.008	0.01	150	12,000～16,000
	20	20	0.002	0.002	70	8,400～11,200	0.008	0.008	100	12,000～16,000
	22	22	0.002	0.002	50	8,400～11,200	0.005	0.008	80	12,000～16,000
0.6	2.4	2	0.09	0,21	2,500	14,000～21,000	0.3	0.45	3,400	20,000～30,000
	4	3.3	0.085	0.21	2,100	14,000～21,000	0.28	0.45	3,000	20,000～30,000
	6	5	0.055	0.12	1,400	14,000～21,000	0.15	0.4	2,000	20,000～30,000
	8	6.7	0.04	0.1	910	14,000～21,000	0.12	0.3	1,300	20,000～30,000
	10	8.3	0.02	0.055	840	9,800～14,000	0.08	0.15	1,200	14,000～20,000
	12	10	0.015	0.03	560	9,800～14,000	0.05	0.08	800	14,000～20,000
	14	11.7	0.007	0.015	420	9,800～14,000	0.02	0.04	600	14,000～20,000
	16	13.3	0.007	0.007	280	9,800～14,000	0.015	0.03	400	14,000～20,000
	18	15	0.005	0.005	170	8,400～12,600	0.012	0.015	250	12,000～18,000
	20	16.7	0.003	0.003	140	8,400～12,600	0.01	0.01	200	12,000～18,000
	24	20	0.002	0.002	70	8,400～12,600	0.008	0.01	100	12,000～18,000
0.7	8	5.7	0.07	0.14	1,700	14,000～21,000	0.15	0.45	2,500	20,000～30,000
	12	8.6	0.035	0.07	840	9,800～14,000	0.1	0.18	1,200	14,000～20,000
	16	11.4	0.01	0.02	420	9,800～14,000	0.05	0.08	600	14,000～20,000
0.75	3	2	0.1	0.18	2,800	14,000～21,000	0.3	0.5	4,000	20,000～30,000
	4	2.7	0.09	0.15	2,800	14,000～21,000	0.3	0.45	4,000	20,000～30,000
	6	4	0.07	0.12	2,100	14,000～21,000	0.2	0.45	3,000	20,000～30,000
	8	5.3	0.05	0.11	1,700	14,000～21,000	0.15	0.4	2,400	20,000～30,000
	10	6.7	0.035	0.07	1,200	14,000～21,000	0.12	0.3	1,800	20,000～30,000
	12	8	0.03	0.055	840	12,600～16,800	0.1	0.2	1,200	18,000～24,000
	14	9.3	0.025	0.04	840	12,600～16,800	0.1	0.15	1,200	18,000～24,000
	16	10.7	0.02	0.035	560	8,400～12,600	0.07	0.12	800	12,000～18,000
	18	12	0.012	0.025	350	8,400～12,600	0.05	0.08	500	12,000～18,000
	20	13.3	0.01	0.02	280	8,400～12,600	0.03	0.06	400	12,000～18,000
	22	14.7	0.003	0.003	170	7,000～9,800	0.02	0.03	250	10,000～14,000
	30	20	0.002	0.003	70	7,000～9,800	0.01	0.008	100	10,000～14,000
0.8	4	2.5	0.1	0.15	2,800	12,600～16,800	0.3	0.45	4,000	18,000～24,000
	8	5	0.055	0.12	2,100	12,600～16,800	0.15	0.45	3,000	18,000～24,000
	12	7.5	0.035	0.07	1,300	12,600～16,800	0.1	0.25	1,800	18,000～24,000
	16	10	0.02	0.04	450	8,400～12,600	0.08	0.15	650	12,000～18,000
	20	12.5	0.01	0.025	310	8,400～12,600	0.05	0.08	450	12,000～18,000
0.9	8	4.4	0.07	0.12	1,750	11,200～14,000	0.2	0.45	2,500	16,000～20,000
	12	6.7	0.04	0.09	1,300	8,400～11,200	0.15	0.3	1,800	12,000～16,000
	16	8.9	0.035	0.06	1,100	7,000～9,800	0.12	0.2	1,600	10,000～14,000
	20	11.1	0.025	0.05	700	5,600～8,400	0.08	0.15	1,000	8,000～12,000
1	3	1.5	0.12	0.3	2,800	14,000～21,000	0.45	0.7	4,000	20,000～30,000
	4	2	0.12	0.27	2,800	14,000～21,000	0.45	0.7	4,000	20,000～30,000
	6	3	0.12	0.24	2,100	14,000～21,000	0.38	0.7	3,000	20,000～30,000
	8	4	0.09	0.18	1,700	11,200～14,000	0.3	0.45	2,500	16,000～20,000
	10	5	0.06	0.12	1,700	11,200～14,000	0.23	0.45	2,500	16,000～20,000
	12	6	0.06	0.09	1,300	8,400～11,200	0.2	0.3	1,800	12,000～16,000
	13	6.5	0.05	0.08	1,300	8,400～11,200	0.2	0.3	1,800	12,000～16,000
	14	7	0.04	0.08	1,300	8,400～11,200	0.15	0.3	1,800	12,000～16,000
	16	8	0.035	0.065	1,100	7,000～9,800	0.15	0.25	1,600	10,000～14,000
	18	9	0.03	0.06	1,100	7,000～9,800	0.1	0.2	1,600	10,000～14,000
	20	10	0.03	0.04	700	5,600～8,400	0.1	0.15	1,000	8,000～12,000
	22	11	0.025	0.035	700	5,600～8,400	0.08	0.15	1,000	8,000～12,000
	25	12.5	0.02	0.025	560	5,600～8,400	0.05	0.08	800	8,000～12,000
	30	15	0.01	0.025	300	4,200～7,000	0.03	0.06	420	6,000～10,000
	35	17.5	0.01	0.01	100	4,200～7,000	0.03	0.04	140	6,000～10,000
	40	20	0.002	0.004	70	4,200～7,000	0.01	0.015	100	6,000～10,000
1.25	6	2.4	0.18	0.24	2,800	11,200～14,000	0.5	0.8	4,000	16,000～20,000
	10	4	0.15	0.21	2,100	11,200～14,000	0.3	0.8	3,000	16,000～20,000
	15	6	0.06	0.12	1,700	11,200～14,000	0.25	0.45	2,500	16,000～20,000
	20	8	0.05	0.09	1,300	8,400～11,200	0.15	0.3	1,800	12,000～16,000
	25	10	0.03	0.06	770	7,000～9,800	0.1	0.2	1,100	10,000～14,000
	30	12	0.012	0.035	560	5,600～8,400	0.06	0.15	800	8,000～12,000
	35	14	0.006	0.018	310	4,200～7,000	0.05	0.1	450	6,000～10,000
1.5	6	2	0.15	0.3	2,800	11,200～14,000	0.5	1	4,000	16,000～20,000
	8	2.7	0.12	0.3	2,800	11,200～14,000	0.45	0.8	4,000	16,000～20,000
	10	3.3	0.12	0.27	2,800	11,200～14,000	0.45	0.8	4,000	16,000～20,000
	12	4	0.12	0.24	2,100	11,200～14,000	0.3	0.6	3,000	16,000～20,000
	14	4.7	0.09	0.21	2,100	11,200～14,000	0.3	0.6	3,000	16,000～20,000
	15	5	0.08	0.21	2,100	11,200～14,000	0.23	0.6	3,000	16,000～20,000
	16	5.3	0.07	0.21	2,100	11,200～14,000	0.23	0.5	3,000	16,000～20,000
	20	6.7	0.06	0.12	1,300	8,400～11,200	0.23	0.45	1,800	12,000～16,000
	25	8.3	0.06	0.09	840	8,400～11,200	0.2	0.4	1,200	12,000～16,000
	30	10	0.04	0.07	560	5,600～8,400	0.15	0.3	800	8,000～12,000
	35	11.7	0.03	0.06	420	5,600～8,400	0.1	0.2	600	8,000～12,000
	40	13.3	0.03	0.04	320	4,200～7,000	0.08	0.15	460	6,000～10,000
1.75	10	2.9	0.15	0.3	2,800	11,200～14,000	0.5	1	4,000	16,000～20,000
	15	4.3	0.12	0.27	2,800	11,200～14,000	0.45	0.6	4,000	16,000～20,000
	20	5.7	0.08	0.21	1,680	9,800～12,600	0.3	0.45	2,400	14,000～18,000
	25	7.1	0.08	0.15	1,400	8,400～9,800	0.25	0.42	2,000	14,000～18,000
	30	8.6	0.06	0.12	1,120	5,600～8,400	0.23	0.4	1,600	8,000～12,000
	35	10	0.05	0.08	800	5,600～8,400	0.15	0.3	1,200	8,000～12,000
	40	11.4	0.03	0.06	560	4,200～7,000	0.1	0.2	800	6,000～10,000
	45	12.9	0.03	0.03	560	4,200～7,000	0.08	0.15	800	6,000～10,000
2	10	2.5	0.15	0.42	2,800	11,200～14,000	0.55	1.2	4,000	16,000～20,000
	12	3	0.15	0.42	2,800	11,200～14,000	0.53	1	4,000	16,000～20,000
	14	3.5	0.12	0.3	2,800	11,200～14,000	0.45	1	4,000	16,000～20,000
	15	3.8	0.12	0.24	2,500	11,200～14,000	0.38	0.8	3,500	16,000～20,000
	16	4	0.12	0.18	2,500	11,200～14,000	0.3	0.8	3,500	16,000～20,000
	20	5	0.09	0.18	2,300	11,200～14,000	0.3	0.5	3,300	16,000～20,000
	25	6.3	0.07	0.15	1,800	8,400～11,200	0.23	0.45	2,600	12,000～16,000
	30	7.5	0.06	0.12	1,800	8,400～11,200	0.2	0.4	2,600	12,000～16,000
	35	8.8	0.04	0.09	1,300	7,000～9,800	0.18	0.3	1,800	10,000～14,000
	40	10	0.04	0.07	840	7,000～9,800	0.15	0.2	1,200	10,000～14,000
	45	11.3	0.03	0.05	600	4,200～7,000	0.1	0.17	800	10,000～14,000
	50	12.5	0.03	0.04	420	4,200～7,000	0.1	0.15	600	6,000～10,000
2.5	10	2	0.18	0.6	2,800	11,200～14,000	0.6	1.8	4,000	16,000～20,000
	15	3	0.18	0.54	2,800	11,200～14,000	0.55	1.5	4,000	16,000～20,000
	20	4	0.15	0.42	2,800	11,200～14,000	0.45	1	4,000	16,000～20,000
	25	5	0.12	0.3	2,100	9,800～11,200	0.38	0.9	3,000	14,000～16,000
	30	6	0.09	0.24	1,700	9,800～11,200	0.3	0.8	2,400	14,000～16,000
	35	7	0.09	0.18	1,100	7,000～9,800	0.23	0.6	1,600	10,000～14,000
	40	8	0.07	0.12	840	5,600～8,400	0.23	0.45	1,200	8,000～12,000
	45	9	0.06	0.09	700	5,600～8,400	0.18	0.3	1,000	8,000～12,000
	50	10	0.04	0.06	470	4,200～7,000	0.15	0.25	680	6,000～10,000
3	10	1.7	0.21	0.72	2,800	9,800～12,600	0.75	2.3	4,000	14,000～18,000
	15	2.5	0.21	0.68	2,800	9,800～12,600	0.75	2	4,000	14,000～18,000
	20	3.3	0.21	0.66	2,800	9,800～12,600	0.75	1.8	4,000	14,000～18,000
	25	4.2	0.18	0.48	2,800	9,800～12,600	0.6	1.5	4,000	14,000～18,000
	30	5	0.15	0.36	2,100	5,600～8,400	0.53	1	3,000	8,000～12,000
	35	5.8	0.12	0.3	1,700	5,600～8,400	0.53	0.8	2,500	8,000～12,000
	40	6.7	0.12	0.24	1,600	5,600～8,400	0.38	0.6	2,300	8,000～12,000
	45	7.5	0.12	0.21	1,000	4,200～5,600	0.38	0.6	1,500	6,000～8,000
	50	8.3	0.12	0.18	1,000	4,200～5,600	0.3	0.6	1,500	6,000～8,000

切削条件時の注意

※本切削条件は参考値です。実際の加工形状および使用機械等にて切削条件を調整してください。
※切り込み量の apは深さ方向の切り込み量、aeはピックフィードを示します。
※ビビリが発生する場合は、回転数と送り速度を同じ割合で下げてください。また、主軸回転数が足りない場合も同様に同じ割合で下げてください。
※L（有効長）/D（刃径）が、15倍を超える様な場合は、加工形状等で大きく左右される場合がありますので調整してください。
※焼き入れ鋼を加工する場合は、オイルミストをお奨めします。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
◎	◎	◎	◎	-	◎	-	○	○	◎	○	-	-

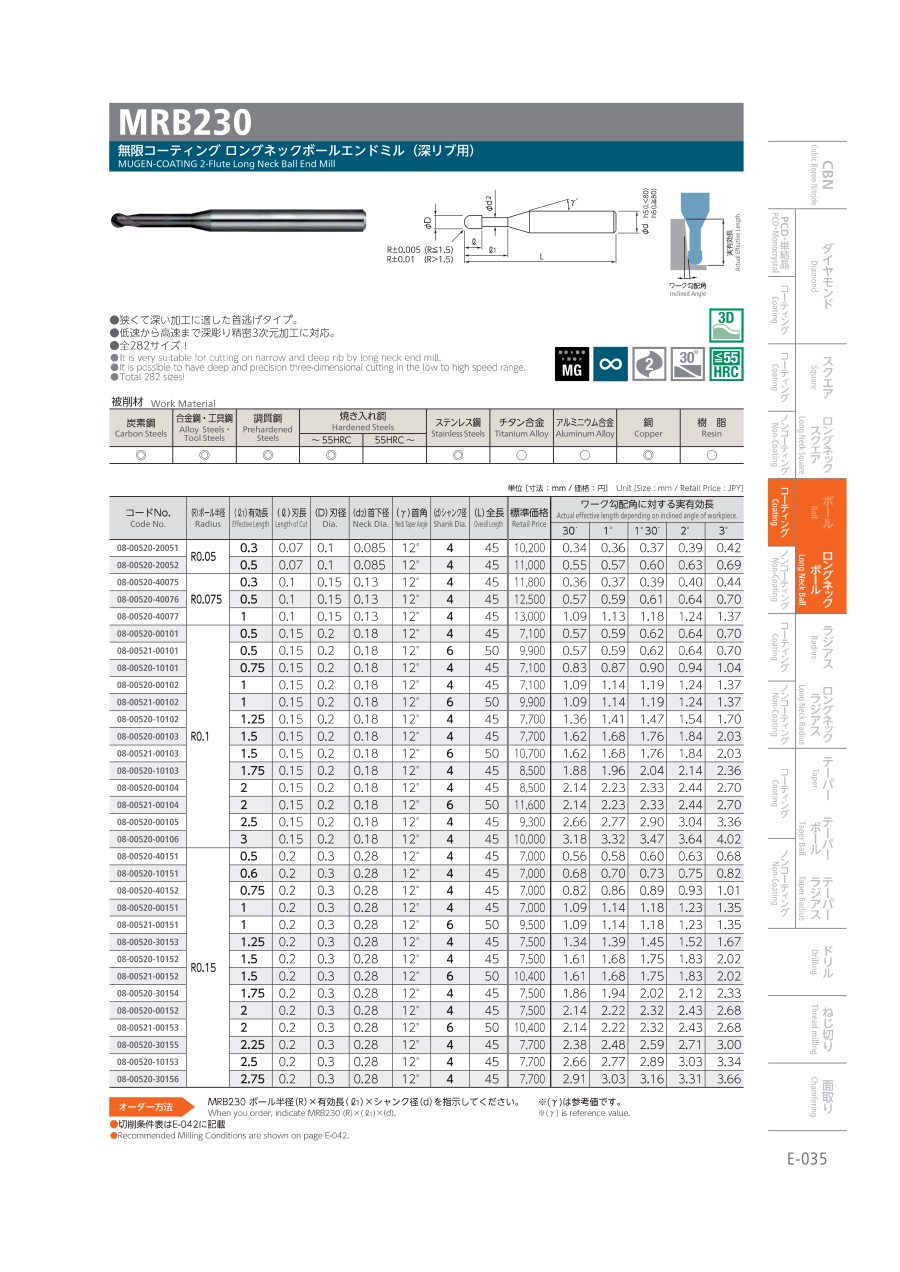

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

商品コード

首角

(°)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.1	0.07	0.05	0.3	4	45	±5	08-00520-20051	12	0.085	0.34	0.36	0.37	0.39	0.42	1個
0.1	0.07	0.05	0.5	4	45	±5	08-00520-20052	12	0.085	0.55	0.57	0.6	0.63	0.69	1個
0.15	0.1	0.075	0.3	4	45	±5	08-00520-40075	12	0.13	0.36	0.37	0.39	0.4	0.44	1個
0.15	0.1	0.075	0.5	4	45	±5	08-00520-40076	12	0.13	0.57	0.59	0.61	0.64	0.7	1個
0.15	0.1	0.075	1	4	45	±5	08-00520-40077	12	0.13	1.09	1.13	1.18	1.24	1.37	1個
0.2	0.15	0.1	0.5	4	45	±5	08-00520-00101	12	0.18	0.57	0.59	0.62	0.64	0.7	1個
0.2	0.15	0.1	0.5	6	50	±5	08-00521-00101	12	0.18	0.57	0.59	0.62	0.64	0.7	1個
0.2	0.15	0.1	0.75	4	45	±5	08-00520-10101	12	0.18	0.83	0.87	0.9	0.94	1.04	1個
0.2	0.15	0.1	1	4	45	±5	08-00520-00102	12	0.18	1.09	1.14	1.19	1.24	1.37	1個
0.2	0.15	0.1	1	6	50	±5	08-00521-00102	12	0.18	1.09	1.14	1.19	1.24	1.37	1個
0.2	0.15	0.1	1.5	4	45	±5	08-00520-00103	12	0.18	1.62	1.68	1.76	1.84	2.03	1個
0.2	0.15	0.1	1.5	6	50	±5	08-00521-00103	12	0.18	1.62	1.68	1.76	1.84	2.03	1個
0.2	0.15	0.1	1.25	4	45	±5	08-00520-10102	12	0.18	1.36	1.41	1.47	1.54	1.7	1個
0.2	0.15	0.1	1.75	4	45	±5	08-00520-10103	12	0.18	1.88	1.96	2.04	2.14	2.36	1個
0.2	0.15	0.1	2	4	45	±5	08-00520-00104	12	0.18	2.14	2.23	2.33	2.44	2.7	1個
0.2	0.15	0.1	2	6	50	±5	08-00521-00104	12	0.18	2.14	2.23	2.33	2.44	2.7	1個
0.2	0.15	0.1	2.5	4	45	±5	08-00520-00105	12	0.18	2.66	2.77	2.9	3.04	3.36	1個
0.2	0.15	0.1	3	4	45	±5	08-00520-00106	12	0.18	3.18	3.32	3.47	3.64	4.02	1個
0.4	0.3	0.2	0.5	4	45	±5	08-00520-40201	12	0.37	0.59	0.6	0.62	0.64	0.69	1個
0.4	0.3	0.2	0.75	4	45	±5	08-00520-10201	12	0.37	0.85	0.88	0.92	0.95	1.04	1個
0.4	0.3	0.2	1	4	45	±5	08-00520-00201	12	0.37	1.12	1.16	1.2	1.25	1.37	1個
0.4	0.3	0.2	1	6	50	±5	08-00521-00201	12	0.37	1.12	1.16	1.2	1.25	1.37	1個
0.4	0.3	0.2	1.5	4	45	±5	08-00520-00204	12	0.37	1.64	1.7	1.77	1.85	2.03	1個
0.4	0.3	0.2	1.5	6	50	±5	08-00521-00202	12	0.37	1.64	1.7	1.77	1.85	2.03	1個
0.4	0.3	0.2	2	4	45	±5	08-00520-00202	12	0.37	2.16	2.25	2.34	2.45	2.7	1個
0.4	0.3	0.2	2	6	50	±5	08-00521-00203	12	0.37	2.16	2.25	2.34	2.45	2.7	1個
0.4	0.3	0.2	2.5	4	45	±5	08-00520-00205	12	0.37	2.68	2.79	2.91	3.05	3.36	1個
0.4	0.3	0.2	2.5	6	50	±5	08-00521-00204	12	0.37	2.68	2.79	2.91	3.05	3.36	1個
0.4	0.3	0.2	3	4	45	±5	08-00520-00203	12	0.37	3.2	3.34	3.48	3.64	4.02	1個
0.4	0.3	0.2	3	6	50	±5	08-00521-00205	12	0.37	3.2	3.34	3.48	3.64	4.02	1個
0.4	0.3	0.2	3.5	4	45	±5	08-00520-10202	12	0.37	3.72	3.88	4.05	4.24	4.69	1個
0.4	0.3	0.2	4	4	45	±5	08-00520-00206	12	0.37	4.24	4.42	4.62	4.84	5.35	1個
0.4	0.3	0.2	4.5	4	45	±5	08-00520-10203	12	0.37	4.76	4.97	5.19	5.44	6.01	1個
0.4	0.3	0.2	5	4	45	±5	08-00520-00207	12	0.37	5.29	5.51	5.76	6.04	6.68	1個
0.4	0.3	0.2	5.5	4	45	±5	08-00520-10204	12	0.37	5.81	6.06	6.33	6.64	7.34	1個
0.4	0.3	0.2	6	4	45	±5	08-00520-10205	12	0.37	6.33	6.6	6.9	7.23	8	1個
0.6	0.45	0.3	1	4	45	±5	08-00520-40301	12	0.56	1.13	1.17	1.21	1.25	1.25	1個
0.6	0.45	0.3	1.5	4	45	±5	08-00520-10301	12	0.56	1.64	1.71	1.77	1.84	2.02	1個
0.6	0.45	0.3	2	4	45	±5	08-00520-00301	12	0.56	2.17	2.25	2.34	2.44	2.68	1個
0.6	0.45	0.3	2	6	50	±5	08-00521-00301	12	0.56	2.17	2.25	2.34	2.44	2.68	1個
0.6	0.45	0.3	2.5	4	45	±5	08-00520-10302	12	0.56	2.69	2.79	2.91	3.04	3.34	1個
0.6	0.45	0.3	3	4	45	±5	08-00520-00305	12	0.56	3.21	3.34	3.48	3.64	4.01	1個
0.6	0.45	0.3	3	6	50	±5	08-00521-00302	12	0.56	3.21	3.34	3.48	3.64	4.01	1個
0.6	0.45	0.3	3.5	4	45	±5	08-00520-10303	12	0.56	3.73	3.88	4.05	4.24	4.67	1個
0.6	0.45	0.3	4	4	45	±5	08-00520-00302	12	0.56	4.25	4.43	4.62	4.84	5.33	1個
0.6	0.45	0.3	4	6	50	±5	08-00521-00303	12	0.56	4.25	4.43	4.62	4.84	5.33	1個
0.6	0.45	0.3	4.5	4	45	±5	08-00520-10304	12	0.56	4.77	4.97	5.19	5.43	6	1個
0.6	0.45	0.3	5	4	45	±5	08-00520-00306	12	0.56	5.23	5.4	5.59	5.79	6.23	1個
0.6	0.45	0.3	5.5	4	45	±5	08-00520-10305	12	0.56	5.82	6.06	6.33	6.63	7.32	1個
0.6	0.45	0.3	6	4	45	±5	08-00520-00303	12	0.56	6.34	6.61	6.9	7.23	7.99	1個
0.6	0.45	0.3	6	6	50	±5	08-00521-00304	12	0.56	6.34	6.61	6.9	7.23	7.99	1個
0.6	0.45	0.3	6.5	4	45	±5	08-00520-10306	12	0.56	6.86	7.15	7.47	7.83	8.65	1個
0.6	0.45	0.3	7	4	45	±5	08-00520-00307	12	0.56	7.38	7.7	8.04	8.43	9.31	1個
0.6	0.45	0.3	7.5	4	45	±5	08-00520-10307	12	0.56	7.9	8.24	8.61	9.02	9.98	1個
0.6	0.45	0.3	8	4	45	±5	08-00520-00304	12	0.56	8.42	8.79	9.18	9.62	10.64	1個
0.6	0.45	0.3	8	6	50	±5	08-00521-00305	12	0.56	8.42	8.79	9.18	9.62	10.64	1個
0.6	0.45	0.3	8.5	4	45	±5	08-00520-10308	12	0.56	8.94	9.33	9.76	10.22	11.31	1個
0.6	0.45	0.3	9	4	45	±5	08-00520-10309	12	0.56	9.47	9.88	10.33	10.82	11.97	1個
0.6	0.45	0.3	9.5	4	45	±5	08-00520-10310	12	0.56	9.99	10.42	10.9	11.42	12.63	1個
0.6	0.45	0.3	10	4	45	±5	08-00520-10311	12	0.56	10.51	10.97	11.47	12.02	13.3	1個

通常単価(税別) (税込単価)	通常出荷日

7,134円 ( 7,847円 )	5日目
6,872円 ( 7,559円 )	5日目
7,316円 ( 8,048円 )	5日目
7,729円 ( 8,502円 )	在庫品1日目当日出荷可能
8,083円 ( 8,891円 )	在庫品1日目当日出荷可能
5,000円 ( 5,500円 )	1日目
7,269円 ( 7,996円 )	1日目
5,000円 ( 5,500円 )	1日目
5,000円 ( 5,500円 )	5日目
7,269円 ( 7,996円 )	1日目
5,400円 ( 5,940円 )	1日目
7,869円 ( 8,656円 )	1日目
5,400円 ( 5,940円 )	1日目
5,934円 ( 6,527円 )	1日目
5,934円 ( 6,527円 )	1日目
7,552円 ( 8,307円 )	1日目
6,534円 ( 7,187円 )	1日目
7,000円 ( 7,700円 )	1日目
3,717円 ( 4,089円 )	5日目
3,717円 ( 4,089円 )	1日目
3,717円 ( 4,089円 )	5日目
5,134円 ( 5,647円 )	1日目
3,763円 ( 4,139円 )	1日目
5,200円 ( 5,720円 )	1日目
3,855円 ( 4,241円 )	在庫品1日目当日出荷可能
5,334円 ( 5,867円 )	1日目
3,947円 ( 4,342円 )	1日目
5,534円 ( 6,087円 )	1日目
4,124円 ( 4,536円 )	1日目
5,867円 ( 6,454円 )	1日目
4,480円 ( 4,928円 )	1日目
4,480円 ( 4,928円 )	1日目
4,658円 ( 5,124円 )	5日目
4,658円 ( 5,124円 )	在庫品1日目当日出荷可能
5,134円 ( 5,647円 )	1日目
5,134円 ( 5,647円 )	1日目
3,395円 ( 3,735円 )	1日目
3,211円 ( 3,532円 )	1日目
3,211円 ( 3,532円 )	在庫品1日目当日出荷可能
4,408円 ( 4,849円 )	1日目
3,257円 ( 3,583円 )	5日目
3,257円 ( 3,583円 )	在庫品1日目当日出荷可能
4,480円 ( 4,928円 )	1日目
3,303円 ( 3,633円 )	在庫品1日目当日出荷可能
3,303円 ( 3,633円 )	在庫品1日目当日出荷可能
4,622円 ( 5,084円 )	1日目
3,303円 ( 3,633円 )	1日目
3,303円 ( 3,633円 )	1日目
3,303円 ( 3,633円 )	1日目
3,303円 ( 3,633円 )	5日目
4,622円 ( 5,084円 )	1日目
3,533円 ( 3,886円 )	3日目
3,533円 ( 3,886円 )	1日目
3,947円 ( 4,342円 )	1日目
3,947円 ( 4,342円 )	5日目
5,534円 ( 6,087円 )	1日目
4,124円 ( 4,536円 )	1日目
4,124円 ( 4,536円 )	1日目
4,124円 ( 4,536円 )	1日目
3,993円 ( 4,392円 )	1日目

基本情報

基本情報

【特長】
・狭くて深い加工に適した首逃げタイプ。低速から高速まで深彫り精密3次元加工に対応。
・全282サイズ！

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日進工具
MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンクタイプ
ユニオンツール
HMWCOAT 2枚刃ロングネックボールエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MRB230 無限コーティングロングネックボールエンドミル（深リブ用）のレビュー

4.4平均満足度：4.413件のレビュー

星5
54%
星4
38%
星3
8%
星2
0%
星1
0%

金型加工

満足度：5.02023/06/23

希望Ｒでの希望首下長の選択肢が一般的にあまりなく、意図せずこちらを選択しましたが、刃持ちが良く、結果的に良い物が発見...もっと読む

0人が参考にしています。

金属の切削加工

満足度：4.02023/06/22

メーカーによるとMSBH230が高硬度鋼向けとなっていますが、MRB230でも問題なくハイス鋼の加工ができました。 MR...もっと読む

0人が参考にしています。

樹脂製部品の切削加工に使用しています

満足度：5.02022/01/14

当社で製作している樹脂製部品の切削加工用にマシニングセンタにセットして使用しています。先端R0.3の刃物が無かったので今...もっと読む

0人が参考にしています。

加工に

満足度：5.02022/01/08

鉄の形状加工に使っています、コーティングの持ちがそこそこよく綺麗に仕上がるのでいいとおもいます。

0人が参考にしています。

リブ加工

満足度：5.02021/05/07

Ｒ０．１首下長１．５㎜を注文しました。ミスミ製もありましたが試しにこれで加工しました。折れることなく加工完了しまし...もっと読む

0人が参考にしています。

13件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MRB230 無限コーティングロングネックボールエンドミル（深リブ用）	無限コーティングロングネックボールエンドミルφ6シャンクタイプ(深リブ用) MRBLN230-6	ロングネックボールエンドミル（深リブ用）NHB-2	MRB230SF 無限コーティングショートシャンクロングネックボールエンドミル（焼きばめ用）	MRBTN230 無限コーティングロングテーパーネックボールエンドミル	DHB 銅電極・アルミ・プラ用ロングネックボールエンドミル（深リブ用）
メーカー	日進工具	日進工具	日進工具	日進工具	日進工具	日進工具
通常価格	2,935円-	7,375円 -	5,267円 -	3,165円 -	3,947円 -	6,667円 -
通常出荷日	在庫品1日目〜	1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目
加工用途（加工形状）	側面 / 曲面 / 彫込み / R溝	曲面	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	曲面 / R溝	側面 / 曲面 / 彫込み / R溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	アルミ / 銅 / 樹脂
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-	標準ネジレ(30～44°)	-	-
コーティング	鋼用	鋼用	ノンコート	鋼用	鋼用	ノンコート
