TiAlNコーティングをベースに進化し続ける【無限コーティング】を採用したエンドミルシリーズです。皮膜特性として硬度Hv3,400、耐酸化温度1,100℃と、従来のTiAlNコーティングより高い特性をもっており、生材から高硬度材まで被削材を問わず、クーラントも水溶性切削油・不水溶性切削油・エアーブロー・オイルミストなど様々な状況に対応できるオールマイティなコーティングです。一般的にコーティングの効果が得られにくい銅の切削でも摩耗が抑えられます。

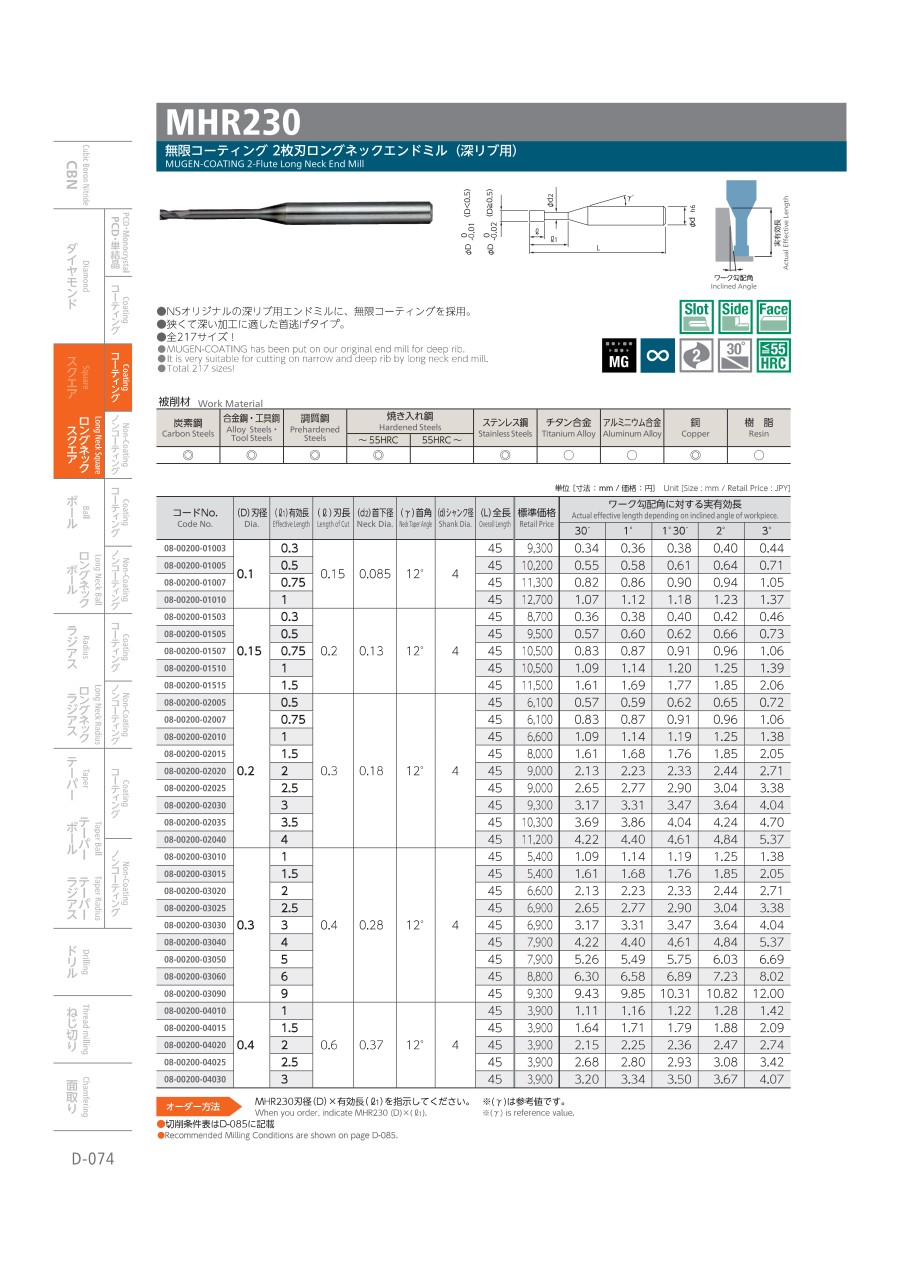

MHR230 無限コーティング 2枚刃ロングネックエンドミル(深リブ用) 【追加工対応品】　皮膜硬度

皮膜硬度（Hv）

酸化開始温度（℃）

NSオリジナルの深リブ用エンドミルに、無限コーティングを採用。
狭くて深い加工に適した首逃げタイプ。

工具素材	超微粒子超硬合金
ネジレ角	30°
加工可能硬度	55HRCまで
表面処理	無限コーティング
刃数	2刃数
加工用途	溝加工
	側面加工
	平面加工

性能・試験情報

無限コーティングと他社TiAlNコーティング品による寿命比較データです。
【被削材】 STAVAX 52HRC（SUS420J2改）での寿命

MHR230 無限コーティング 2枚刃ロングネックエンドミル(深リブ用) 【追加工対応品】　MRB230 R1×10

MRB230 R1x10
摩耗幅0.087mm

MHR230 無限コーティング 2枚刃ロングネックエンドミル(深リブ用) 【追加工対応品】　他社R1×10

他社 R1x10
摩耗幅0.136mm

MHR230 無限コーティング 2枚刃ロングネックエンドミル(深リブ用) 【追加工対応品】　使用事例関連画像1

n：10,000min^-1 Vf：1,500mm/min ap：0.1mm×ae：0.2mm
水溶性切削油加工時間：132分切削長150m

【被削材】炭素鋼 S50Cでの寿命

MHR230 無限コーティング 2枚刃ロングネックエンドミル(深リブ用) 【追加工対応品】　MSE230 φ6

MSE230 φ6
摩耗幅0.022mm

MHR230 無限コーティング 2枚刃ロングネックエンドミル(深リブ用) 【追加工対応品】　他社 φ6

他社 φ6
摩耗幅0.1mm

MHR230 無限コーティング 2枚刃ロングネックエンドミル(深リブ用) 【追加工対応品】　使用事例関連画像2

n：3,400min^-1 Vf：600mm/min ap：9mm×ae：1.2mm
水溶性切削油加工時間：33分切削長20m

【被削材】銅での寿命

MHR230 無限コーティング 2枚刃ロングネックエンドミル(深リブ用) 【追加工対応品】　MRB230 R1x6

MRB230 R1x6
摩耗幅0.028mm

MHR230 無限コーティング 2枚刃ロングネックエンドミル(深リブ用) 【追加工対応品】　他社 R1x6

他社 R1x6
摩耗幅0.095mm

MHR230 無限コーティング 2枚刃ロングネックエンドミル(深リブ用) 【追加工対応品】　使用事例関連画像3

n：12,000min^-1 Vf：1,200mm/min ap：0.2mm×ae：0.3mm
水溶性切削油加工時間：5時間44分切削長365m

外形図

推奨切削条件

推奨切削条件表

被削材		炭素鋼・合金鋼_＊1・ステンレス鋼_＊1 S50C・SCM_＊1・SKD_＊1・SUS_＊1			調質鋼 NAK55・NAK80・HPM-1 （～43HRC）
刃径	有効長	回転数	送り速度	切り込み量	回転数	送り速度	切り込み量
刃径	有効長	min^-1	mm/min	ap mm	min^-1	mm/min	ap mm
0.1	0.3	40,000	150	0.005	40,000	120	0.004
	0.5	40,000	100	0.004	40,000	75	0.003
	0.75	40,000	60	0.003	40,000	50	0.002
	1	40,000	40	0.002	40,000	30	0.002
0.15	0.3	40,000	200	0.005	40,000	150	0.004
	0.5	40,000	150	0.005	40,000	120	0.004
	0.75	40,000	100	0.004	40,000	90	0.003
	1	40,000	80	0.003	40,000	60	0.002
	1.5	40,000	50	0.002	35,000	40	0.002
0.2	0.5	40,000	330	0.01	40,000	250	0.007
	0.75	40,000	280	0.008	40,000	220	0.006
	1	40,000	250	0.007	40,000	180	0.005
	1.5	40,000	180	0.005	35,000	120	0.004
	2	40,000	100	0.003	35,000	65	0.002
	2.5	35,000	80	0.003	30,000	50	0.002
	3	30,000	60	0.002	25,000	40	0.002
	3.5	25,000	40	0.002	22,000	30	0.002
	4	23,000	30	0.001	20,000	20	0.001
0.3	1	40,000	400	0.02	35,000	260	0.015
	1.5	40,000	350	0.015	35,000	230	0.01
	2	35,000	300	0.01	30,000	180	0.007
	2.5	30,000	250	0.007	25,000	160	0.005
	3	30,000	200	0.005	25,000	130	0.004
	4	25,000	120	0.004	22,000	80	0.003
	5	22,000	80	0.003	20,000	55	0.002
	6	20,000	60	0.002	18,000	40	0.002
	9	18,000	30	0.001	16,000	20	0.001
0.4	1	35,000	500	0.025	30,000	330	0.018
	1.5	35,000	450	0.02	30,000	280	0.014
	2	35,000	400	0.02	30,000	260	0.014
	2.5	30,000	350	0.015	25,000	230	0.01
	3	30,000	300	0.015	25,000	190	0.01
	3.5	25,000	250	0.01	25,000	160	0.008
	4	25,000	200	0.01	22,000	140	0.007
	5	22,000	160	0.008	20,000	110	0.005
	6	20,000	120	0.005	18,000	80	0.003
	7	18,000	100	0.003	16,000	70	0.002
	8	18,000	80	0.002	16,000	60	0.002
	9	18,000	70	0.002	16,000	50	0.002
	10	18,000	60	0.002	16,000	40	0.002
	12	18,000	40	0.002	16,000	30	0.002
0.5	1	30,000	550	0.03	25,000	350	0.022
	1.5	30,000	520	0.028	25,000	330	0.02
	2	30,000	500	0.025	25,000	320	0.018
	2.5	30,000	470	0.023	25,000	290	0.016
	3	30,000	450	0.02	25,000	280	0.014
	3.5	30,000	420	0.018	22,000	250	0.012
	4	25,000	350	0.015	22,000	230	0.01
	4.5	25,000	320	0.013	20,000	200	0.008
	5	25,000	300	0.01	20,000	180	0.007
	6	20,000	200	0.008	18,000	140	0.005
	7	20,000	180	0.005	16,000	110	0.003
	8	18,000	150	0.003	14,000	90	0.002
	9	16,000	120	0.003	14,000	80	0.002
	10	16,000	100	0.002	14,000	65	0.002
	12	16,000	80	0.002	14,000	50	0.002
	15	16,000	50	0.002	14,000	35	0.002
0.6	1.5	30,000	600	0.035	25,000	400	0.025
	2	30,000	600	0.035	25,000	380	0.025
	3	30,000	550	0.03	25,000	350	0.02
	4	25,000	450	0.025	22,000	300	0.018
	5	25,000	400	0.02	20,000	240	0.014
	6	20,000	300	0.015	18,000	200	0.01
	7	20,000	250	0.012	16,000	150	0.008
	8	18,000	200	0.01	15,000	130	0.007
	9	18,000	180	0.008	15,000	110	0.005
	10	16,000	150	0.005	14,000	100	0.003
	12	14,000	120	0.003	12,000	80	0.002
	15	14,000	90	0.002	12,000	60	0.002
	18	14,000	60	0.002	12,000	40	0.002
0.7	2	30,000	650	0.04	25,000	400	0.03
	4	25,000	500	0.03	22,000	330	0.02
	6	20,000	350	0.02	18,000	240	0.015
	8	18,000	280	0.015	15,000	180	0.01
	10	16,000	220	0.008	14,000	150	0.005
0.8	3	25,000	700	0.05	22,000	500	0.03
	4	25,000	600	0.045	22,000	400	0.03
	5	22,000	500	0.035	20,000	350	0.025
	6	20,000	450	0.03	18,000	300	0.02
	8	18,000	350	0.02	15,000	240	0.015
	10	16,000	300	0.01	14,000	200	0.007
	12	14,000	250	0.008	12,000	170	0.005
	14	12,000	200	0.005	10,000	140	0.003
	16	12,000	150	0.003	10,000	110	0.002
	20	12,000	120	0.002	10,000	80	0.002
	24	12,000	80	0.002	10,000	50	0.002
0.9	4	25,000	900	0.05	22,000	600	0.035
	6	20,000	600	0.04	18,000	400	0.03
	8	18,000	500	0.03	16,000	330	0.02
	10	16,000	400	0.02	14,000	260	0.015
	12	14,000	300	0.01	12,000	200	0.008
	15	12,000	250	0.008	10,000	160	0.005
1	2	25,000	1,500	0.07	22,000	1,000	0.06
	3	25,000	1,200	0.06	22,000	800	0.05
	4	25,000	1,100	0.055	22,000	700	0.045
	5	22,000	900	0.05	20,000	600	0.04
	6	20,000	800	0.045	18,000	500	0.035
	7	20,000	800	0.04	18,000	500	0.03
	8	18,000	700	0.035	15,000	400	0.025
	9	18,000	700	0.03	15,000	400	0.02
	10	16,000	600	0.025	14,000	350	0.018
	12	14,000	500	0.02	12,000	300	0.014
	14	13,000	400	0.015	11,000	250	0.01
	16	12,000	300	0.01	10,000	200	0.007
	18	12,000	250	0.008	10,000	150	0.005
	20	11,000	200	0.005	9,000	120	0.003
	22	11,000	160	0.003	9,000	100	0.002
	25	10,000	120	0.002	8,500	80	0.002
	30	10,000	80	0.002	8,500	50	0.002
1.2	4	23,000	1,200	0.06	20,000	800	0.05
	6	20,000	900	0.05	18,000	600	0.04
	8	18,000	800	0.04	15,000	500	0.03
	10	16,000	700	0.03	14,000	450	0.02
	12	14,000	600	0.025	12,000	350	0.018
	16	12,000	400	0.015	10,000	250	0.01
	20	10,000	300	0.01	8,000	180	0.007
1.4	6	20,000	1,200	0.07	16,000	720	0.06
	8	18,000	1,000	0.06	14,000	580	0.05
	10	16,000	850	0.05	13,000	520	0.04
	12	14,000	700	0.04	12,000	450	0.03
	14	13,000	600	0.035	11,000	350	0.025
	16	12,000	500	0.025	10,000	300	0.018
	22	10,000	350	0.015	8,000	210	0.01
1.5	4	22,000	1,400	0.09	18,000	860	0.08
	6	20,000	1,200	0.08	16,000	720	0.07
	8	18,000	1,000	0.07	14,000	580	0.06
	10	16,000	850	0.06	13,000	520	0.05
	12	14,000	700	0.05	12,000	450	0.04
	14	13,000	600	0.04	11,000	380	0.03
	16	12,000	500	0.035	10,000	320	0.025
	18	11,000	450	0.03	9,000	280	0.02
	20	10,000	400	0.02	8,000	240	0.014
	25	9,000	350	0.015	7,000	200	0.01
	30	8,000	300	0.008	6,000	170	0.005
	35	7,000	200	0.005	5,500	130	0.003
	38	6,700	170	0.003	5,200	110	0.002
	40	6,500	150	0.002	5,000	90	0.002
	45	6,000	100	0.002	4,500	60	0.002
1.6	6	20,000	1,200	0.09	16,000	720	0.08
	8	18,000	1,000	0.08	14,000	580	0.07
	10	16,000	850	0.07	13,000	520	0.06
	12	14,000	700	0.06	12,000	450	0.05
	14	13,000	600	0.05	11,000	380	0.04
	16	12,000	500	0.04	10,000	320	0.03
	18	11,000	450	0.03	9,000	280	0.025
	20	10,000	400	0.025	8,000	240	0.018
	26	9,000	350	0.02	7,000	200	0.014
1.8	6	18,000	1,300	0.1	14,000	760	0.09
	8	18,000	1,100	0.09	14,000	640	0.08
	10	16,000	900	0.08	13,000	550	0.07
	12	14,000	750	0.07	12,000	480	0.06
	14	13,000	650	0.06	11,000	420	0.05
	16	12,000	550	0.05	10,000	350	0.04
	18	11,000	500	0.04	9,000	310	0.03
	20	10,000	450	0.035	8,000	270	0.025
	25	9,000	400	0.025	7,000	230	0.018
2	4	16,000	1,500	0.13	13,000	900	0.12
	6	16,000	1,400	0.12	13,000	850	0.1
	8	16,000	1,300	0.11	13,000	800	0.09
	10	16,000	1,200	0.1	13,000	750	0.08
	12	14,000	1,000	0.09	12,000	650	0.07
	14	13,000	900	0.08	11,000	570	0.06
	16	12,000	800	0.07	10,000	500	0.05
	18	11,000	700	0.06	9,000	430	0.04
	20	10,000	600	0.05	8,000	360	0.035
	25	9,000	500	0.03	7,000	300	0.02
	30	8,000	400	0.02	6,000	220	0.014
	35	7,000	300	0.01	5,500	180	0.007
	40	6,000	200	0.005	5,000	140	0.003
	50	5,000	150	0.003	4,000	90	0.002
	60	4,500	100	0.002	3,500	60	0.002
2.5	8	13,000	1,400	0.15	11,000	900	0.12
	10	13,000	1,300	0.14	11,000	800	0.11
	12	13,000	1,200	0.13	11,000	750	0.1
	14	12,000	1,000	0.12	10,000	650	0.09
	16	11,000	900	0.1	9,000	550	0.07
	18	10,000	800	0.09	8,000	480	0.06
	20	9,000	700	0.08	7,000	400	0.05
	25	8,000	600	0.05	6,000	330	0.035
	30	7,000	500	0.03	5,500	280	0.02
	40	6,000	300	0.015	4,500	180	0.01
	50	5,000	200	0.01	4,000	120	0.007
3	8	11,000	1,500	0.2	9,000	1,000	0.16
	10	11,000	1,400	0.18	9,000	900	0.14
	12	11,000	1,300	0.16	9,000	800	0.12
	14	11,000	1,200	0.14	9,000	700	0.1
	16	10,000	1,000	0.12	8,000	600	0.09
	18	10,000	900	0.11	8,000	550	0.08
	20	9,000	800	0.1	7,000	450	0.07
	25	8,000	700	0.08	6,000	380	0.06
	30	7,000	600	0.06	5,000	300	0.045
	35	6,000	500	0.03	4,500	260	0.02
	40	5,000	400	0.025	4,000	220	0.018
	50	4,500	300	0.015	3,500	180	0.01
4	12	8,000	1,500	0.3	6,000	850	0.25
	16	8,000	1,400	0.25	6,000	800	0.2
	20	8,000	1,300	0.2	6,000	730	0.15
	25	7,000	1,100	0.15	5,000	600	0.1
	30	7,000	1,000	0.12	5,000	540	0.08
	35	6,000	800	0.1	4,500	450	0.07
	40	5,000	600	0.08	4,000	360	0.06
	45	4,500	500	0.06	3,500	300	0.04
	50	4,000	400	0.04	3,000	220	0.03
	60	3,500	300	0.02	2,500	160	0.014
5	16	6,000	1,400	0.35	4,500	800	0.3
	20	6,000	1,300	0.3	4,500	730	0.25
	25	6,000	1,200	0.25	4,500	680	0.2
	30	5,000	900	0.2	4,000	540	0.15
	35	5,000	800	0.15	3,500	420	0.1
	40	4,000	600	0.1	3,000	340	0.07
	50	3,500	450	0.07	2,500	240	0.05
	60	3,000	350	0.04	2,200	200	0.03
6	20	5,000	1,200	0.4	3,500	630	0.35
	30	4,000	900	0.35	3,000	500	0.3
	40	3,500	650	0.25	2,700	380	0.2
	50	3,000	500	0.15	2,200	280	0.1
	60	2,700	400	0.05	2,000	220	0.04

*1 合金鋼・ステンレス鋼切削時は、回転数・送り速度を80%まで下げた値を参考値としてください。

被削材		銅・アルミニウム合金
刃径	有効長	回転数	送り速度	切り込み量
刃径	有効長	min^-1	mm/min	ap mm
0.1	0.3	40,000	150	0.006
	0.5	40,000	100	0.005
	0.75	40,000	60	0.003
	1	40,000	40	0.002
0.15	0.3	40,000	200	0.008
	0.5	40,000	150	0.008
	0.75	40,000	100	0.006
	1	40,000	80	0.004
	1.5	40,000	50	0.003
0.2	0.5	40,000	330	0.012
	0.75	40,000	280	0.01
	1	40,000	250	0.008
	1.5	40,000	180	0.006
	2	40,000	100	0.004
	2.5	40,000	90	0.003
	3	35,000	70	0.002
	3.5	30,000	50	0.002
	4	25,000	35	0.001
0.3	1	40,000	400	0.024
	1.5	40,000	350	0.018
	2	40,000	320	0.012
	2.5	35,000	280	0.008
	3	35,000	250	0.006
	4	30,000	150	0.004
	5	25,000	90	0.003
	6	22,000	65	0.002
	9	20,000	35	0.001
0.4	1	40,000	600	0.03
	1.5	40,000	500	0.026
	2	40,000	450	0.024
	2.5	40,000	400	0.02
	3	35,000	350	0.018
	3.5	35,000	280	0.015
	4	30,000	240	0.012
	5	25,000	180	0.01
	6	22,000	130	0.006
	7	20,000	110	0.003
	8	20,000	85	0.002
	9	20,000	75	0.002
	10	20,000	65	0.002
	12	20,000	45	0.002
0.5	1	35,000	650	0.036
	1.5	35,000	630	0.033
	2	35,000	600	0.03
	2.5	35,000	580	0.027
	3	35,000	550	0.024
	3.5	30,000	500	0.021
	4	30,000	420	0.018
	4.5	30,000	380	0.015
	5	30,000	350	0.012
	6	25,000	250	0.01
	7	22,000	200	0.006
	8	20,000	160	0.003
	9	18,000	135	0.003
	10	18,000	110	0.002
	12	18,000	90	0.002
	15	18,000	55	0.002
0.6	1.5	35,000	700	0.04
	2	35,000	700	0.04
	3	35,000	650	0.035
	4	30,000	550	0.03
	5	30,000	480	0.024
	6	25,000	380	0.018
	7	22,000	280	0.014
	8	20,000	230	0.012
	9	20,000	200	0.009
	10	18,000	170	0.006
	12	16,000	130	0.003
	15	16,000	100	0.002
	18	16,000	70	0.002
0.7	2	35,000	750	0.05
	4	30,000	600	0.04
	6	25,000	450	0.03
	8	22,000	350	0.02
	10	20,000	280	0.01
0.8	3	35,000	850	0.06
	4	30,000	720	0.055
	5	30,000	650	0.05
	6	25,000	560	0.04
	8	22,000	430	0.025
	10	20,000	380	0.012
	12	16,000	290	0.01
	14	14,000	230	0.006
	16	14,000	170	0.003
	20	14,000	140	0.002
	24	14,000	90	0.002
0.9	4	30,000	1,000	0.06
	6	25,000	750	0.05
	8	22,000	620	0.04
	10	20,000	500	0.025
	12	16,000	400	0.015
	15	14,000	300	0.01
1	2	30,000	1,800	0.08
	3	30,000	1,500	0.07
	4	30,000	1,300	0.065
	5	27,000	1,100	0.06
	6	25,000	1,000	0.055
	7	25,000	1,000	0.05
	8	22,000	850	0.045
	9	22,000	850	0.04
	10	20,000	750	0.03
	12	18,000	650	0.025
	14	15,000	450	0.018
	16	14,000	350	0.012
	18	14,000	300	0.01
	20	13,000	230	0.006
	22	13,000	190	0.003
	25	12,000	140	0.002
	30	12,000	100	0.002
1.2	4	27,000	1,400	0.07
	6	25,000	1,200	0.06
	8	22,000	1,000	0.05
	10	20,000	850	0.04
	12	17,000	700	0.03
	16	14,000	450	0.02
	20	12,000	360	0.012
1.4	6	24,000	1,500	0.08
	8	22,000	1,300	0.07
	10	20,000	1,100	0.06
	12	17,000	850	0.05
	14	15,000	700	0.04
	16	13,000	550	0.03
	22	10,000	350	0.012
1.5	4	26,000	1,700	0.1
	6	24,000	1,500	0.09
	8	22,000	1,300	0.08
	10	20,000	1,100	0.07
	12	17,000	850	0.06
	14	16,000	750	0.05
	16	15,000	650	0.04
	18	13,000	530	0.035
	20	12,000	480	0.025
	25	9,000	350	0.018
	30	8,000	300	0.01
	35	7,000	200	0.006
	38	6,700	170	0.003
	40	6,500	150	0.002
	45	6,000	100	0.002
1.6	6	24,000	1,500	0.1
	8	22,000	1,300	0.09
	10	20,000	1,100	0.08
	12	18,000	900	0.07
	14	16,000	750	0.06
	16	14,000	620	0.05
	18	13,000	530	0.035
	20	12,000	480	0.03
	26	9,000	350	0.025
1.8	6	22,000	1,600	0.12
	8	22,000	1,400	0.11
	10	20,000	1,200	0.1
	12	17,000	900	0.085
	14	16,000	800	0.07
	16	15,000	700	0.06
	18	13,000	600	0.05
	20	12,000	540	0.04
	25	11,000	480	0.03
2	4	20,000	1,850	0.15
	6	20,000	1,750	0.14
	8	20,000	1,650	0.13
	10	20,000	1,500	0.12
	12	17,000	1,200	0.11
	14	16,000	1,100	0.1
	16	15,000	1,000	0.085
	18	13,000	800	0.07
	20	12,000	720	0.06
	25	11,000	600	0.035
	30	9,000	450	0.025
	35	7,000	300	0.012
	40	6,000	200	0.006
	50	5,000	150	0.003
	60	4,500	100	0.002
2.5	8	16,000	1,700	0.18
	10	16,000	1,600	0.17
	12	16,000	1,500	0.16
	14	14,000	1,200	0.15
	16	13,000	1,100	0.12
	18	12,000	950	0.11
	20	11,000	850	0.1
	25	10,000	750	0.06
	30	8,500	600	0.035
	40	6,000	300	0.018
	50	5,000	200	0.012
3	8	13,000	1,800	0.24
	10	13,000	1,700	0.22
	12	13,000	1,600	0.2
	14	13,000	1,400	0.17
	16	12,000	1,200	0.15
	18	12,000	1,100	0.13
	20	11,000	1,000	0.12
	25	10,000	900	0.1
	30	8,500	730	0.07
	35	7,200	600	0.035
	40	6,000	480	0.03
	50	4,500	300	0.018
4	12	10,000	1,900	0.36
	16	10,000	1,800	0.3
	20	10,000	1,600	0.24
	25	8,500	1,300	0.18
	30	8,500	1,200	0.15
	35	7,200	1,000	0.12
	40	6,000	720	0.1
	45	5,400	600	0.07
	50	4,800	480	0.05
	60	4,200	360	0.025
5	16	7,200	1,700	0.42
	20	7,200	1,600	0.36
	25	7,200	1,500	0.3
	30	6,000	1,100	0.24
	35	6,000	1,000	0.18
	40	4,800	720	0.12
	50	4,200	540	0.085
	60	3,600	420	0.05
6	20	6,000	1,500	0.48
	30	4,800	1,100	0.42
	40	4,200	780	0.3
	50	3,600	600	0.18
	60	3,200	480	0.06

切削条件時の注意

※本切削条件は参考値です。実際の加工形状および使用機械等にて切削条件を調整してください。
※切り込み量のapは切り込み深さを示します。
※切削油は、被削材・加工形状等を考慮し、適切なものを使用してください。
※深い部分を加工する際は、切削油の給油および切りくずの排出に十分注意してください。
※Z切り込み時のアプローチ方法として、ランプ（傾斜）での切削加工をお奨めします。
※往復切削をお奨めします。
※L（有効長）/D（刃径）が5以上の場合、有効長の短い工具でのガイド溝加工をお奨めします。
※ビビリが発生する場合は、回転数と送り速度を同じ割合で下げてください。また主軸回転数が足りない場合も同様に同じ割合で下げてください。
※φ0.5未満あるいはL（有効長）/D（刃径）が15以上の場合、加工形状・使用機械等により、大幅な条件調整を必要とする場合があります。
※ 工具突出し量がシャンク径の5倍を越える場合、ミーリングチャックの振れ精度等の影響で、大幅な条件調整を必要とする場合があります。その際は、回転数と送り速度を同じ割合で下げるなどして、切削条件を調整してください。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
◎	◎	◎	◎	-	◎	-	○	○	◎	○	-	-

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

刃径公差

首角

(°)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

メーカー標準品	0.1	0.15	0.3	4	45	08-00200-01003	-0.01～0mm	12	0.085	0.34	0.36	0.38	0.4	0.44	1個
メーカー標準品	0.1	0.15	0.5	4	45	08-00200-01005	-0.01～0mm	12	0.085	0.55	0.58	0.61	0.64	0.71	1個
メーカー標準品	0.1	0.15	0.75	4	45	08-00200-01007	-0.01～0mm	12	0.085	0.82	0.86	0.9	0.94	1.05	1個
メーカー標準品	0.1	0.15	1	4	45	08-00200-01010	-0.01～0mm	12	0.085	1.07	1.12	1.18	1.23	1.37	1個
メーカー標準品	0.2	0.3	0.5	4	45	08-00200-02005	-0.01～0mm	12	0.18	0.57	0.59	0.62	0.65	0.72	1個
メーカー標準品	0.2	0.3	0.75	4	45	08-00200-02007	-0.01～0mm	12	0.18	0.83	0.87	0.91	0.96	1.06	1個
メーカー標準品	0.2	0.3	1	4	45	08-00200-02010	-0.01～0mm	12	0.18	1.09	1.14	1.19	1.25	1.38	1個
メーカー標準品	0.2	0.3	1.5	4	45	08-00200-02015	-0.01～0mm	12	0.18	1.61	1.68	1.76	1.85	2.05	1個
メーカー標準品	0.2	0.3	2	4	45	08-00200-02020	-0.01～0mm	12	0.18	2.13	2.23	2.33	2.44	2.71	1個
メーカー標準品	0.2	0.3	2.5	4	45	08-00200-02025	-0.01～0mm	12	0.18	2.65	2.77	2.9	3.04	3.38	1個
メーカー標準品	0.2	0.3	3	4	45	08-00200-02030	-0.01～0mm	12	0.18	3.17	3.31	3.47	3.64	4.04	1個
メーカー標準品	0.2	0.3	3.5	4	45	08-00200-02035	-0.01～0mm	12	0.18	3.69	3.86	4.04	4.24	4.70	1個
メーカー標準品	0.2	0.3	4	4	45	08-00200-02040	-0.01～0mm	12	0.18	4.22	4.4	4.61	4.84	5.37	1個
メーカー標準品	0.3	0.4	1	4	45	08-00200-03010	-0.01～0mm	12	0.28	1.09	1.14	1.19	1.25	1.38	1個
メーカー標準品	0.3	0.4	1.5	4	45	08-00200-03015	-0.01～0mm	12	0.28	1.61	1.68	1.76	1.85	2.05	1個
メーカー標準品	0.3	0.4	2	4	45	08-00200-03020	-0.01～0mm	12	0.28	2.13	2.23	2.33	2.44	2.71	1個
メーカー標準品	0.3	0.4	2.5	4	45	08-00200-03025	-0.01～0mm	12	0.28	2.65	2.77	2.9	3.04	3.38	1個
メーカー標準品	0.3	0.4	3	4	45	08-00200-03030	-0.01～0mm	12	0.28	3.17	3.31	3.47	3.64	4.04	1個
メーカー標準品	0.3	0.4	4	4	45	08-00200-03040	-0.01～0mm	12	0.28	4.22	4.4	4.61	4.84	5.37	1個
メーカー標準品	0.3	0.4	5	4	45	08-00200-03050	-0.01～0mm	12	0.28	5.26	5.49	5.75	6.03	6.69	1個
メーカー標準品	0.3	0.4	6	4	45	08-00200-03060	-0.01～0mm	12	0.28	6.30	6.58	6.89	7.23	8.02	1個
メーカー標準品	0.3	0.4	9	4	45	08-00200-03090	-0.01～0mm	12	0.28	9.43	9.85	10.31	10.82	12.00	1個
メーカー標準品	0.4	0.6	1	4	45	08-00200-04010	-0.01～0mm	12	0.37	1.11	1.16	1.22	1.28	1.42	1個
メーカー標準品	0.4	0.6	1.5	4	45	08-00200-04015	-0.01～0mm	12	0.37	1.64	1.71	1.79	1.88	2.09	1個
メーカー標準品	0.4	0.6	2	4	45	08-00200-04020	-0.01～0mm	12	0.37	2.15	2.25	2.36	2.47	2.74	1個
メーカー標準品	0.4	0.6	2.5	4	45	08-00200-04025	-0.01～0mm	12	0.37	2.68	2.8	2.93	3.08	3.42	1個
メーカー標準品	0.4	0.6	3	4	45	08-00200-04030	-0.01～0mm	12	0.37	3.2	3.34	3.5	3.67	4.07	1個
メーカー標準品	0.4	0.6	3.5	4	45	08-00200-04035	-0.01～0mm	12	0.37	3.72	3.89	4.08	4.28	4.75	1個
メーカー標準品	0.4	0.6	4	4	45	08-00200-04040	-0.01～0mm	12	0.37	4.24	4.43	4.64	4.87	5.4	1個
メーカー標準品	0.4	0.6	5	4	45	08-00200-04050	-0.01～0mm	12	0.37	5.28	5.52	5.78	6.06	6.72	1個
メーカー標準品	0.4	0.6	6	4	45	08-00200-04060	-0.01～0mm	12	0.37	6.33	6.61	6.92	7.26	8.05	1個
メーカー標準品	0.4	0.6	7	4	45	08-00200-04070	-0.01～0mm	12	0.37	7.37	7.7	8.06	8.46	9.38	1個
メーカー標準品	0.4	0.6	8	4	45	08-00200-04080	-0.01～0mm	12	0.37	8.41	8.79	9.2	9.65	10.71	1個
メーカー標準品	0.4	0.6	9	4	45	08-00200-04090	-0.01～0mm	12	0.37	9.45	9.88	10.34	10.85	12.03	1個
メーカー標準品	0.4	0.6	10	4	45	08-00200-04100	-0.01～0mm	12	0.37	10.5	10.97	11.48	12.05	13.36	1個
メーカー標準品	0.4	0.6	12	4	45	08-00200-04120	-0.01～0mm	12	0.37	12.58	13.15	13.76	14.44	16.02	1個
メーカー標準品	0.5	0.7	1	4	45	08-00200-05010	-0.02～0mm	12	0.46	1.14	1.19	1.24	1.3	1.45	1個
メーカー標準品	0.5	0.7	1.5	4	45	08-00200-05015	-0.02～0mm	12	0.46	1.66	1.74	1.82	1.91	2.12	1個
メーカー標準品	0.5	0.7	2	4	45	08-00200-05020	-0.02～0mm	12	0.46	2.18	2.28	2.38	2.5	2.77	1個
メーカー標準品	0.5	0.7	2.5	4	45	08-00200-05025	-0.02～0mm	12	0.46	2.71	2.83	2.96	3.11	3.45	1個
メーカー標準品	0.5	0.7	3	4	45	08-00200-05030	-0.02～0mm	12	0.46	3.22	3.37	3.52	3.7	4.1	1個
メーカー標準品	0.5	0.7	3.5	4	45	08-00200-05035	-0.02～0mm	12	0.46	3.75	3.92	4.10	4.31	4.78	1個
メーカー標準品	0.5	0.7	4	4	45	08-00200-05040	-0.02～0mm	12	0.46	4.26	4.46	4.66	4.89	5.43	1個
メーカー標準品	0.5	0.7	4.5	4	45	08-00200-05045	-0.02～0mm	12	0.46	4.79	5.01	5.24	5.50	6.12	1個
メーカー標準品	0.5	0.7	5	4	45	08-00200-05050	-0.02～0mm	12	0.46	5.31	5.54	5.8	6.09	6.76	1個
メーカー標準品	0.5	0.7	6	4	45	08-00200-05060	-0.02～0mm	12	0.46	6.35	6.63	6.95	7.29	8.08	1個
メーカー標準品	0.5	0.7	7	4	45	08-00200-05070	-0.02～0mm	12	0.46	7.39	7.72	8.09	8.48	9.41	1個
メーカー標準品	0.5	0.7	8	4	50	08-00200-05080	-0.02～0mm	12	0.46	8.44	8.81	9.23	9.68	10.74	1個
メーカー標準品	0.5	0.7	9	4	50	08-00200-05090	-0.02～0mm	12	0.46	9.48	9.90	10.37	10.88	12.07	1個
メーカー標準品	0.5	0.7	10	4	50	08-00200-05100	-0.02～0mm	12	0.46	10.52	10.99	11.51	12.07	13.39	1個
メーカー標準品	0.5	0.7	12	4	50	08-00200-05120	-0.02～0mm	12	0.46	12.61	13.17	13.79	14.47	16.05	1個
メーカー標準品	0.5	0.7	15	4	50	08-00200-05150	-0.02～0mm	12	0.46	15.74	16.44	17.21	18.06	20.03	1個
メーカー標準品	0.6	0.9	1.5	4	45	08-00200-06015	-0.02～0mm	12	0.56	1.66	1.74	1.82	1.91	2.12	1個
メーカー標準品	0.6	0.9	2	4	45	08-00200-06020	-0.02～0mm	12	0.56	2.18	2.28	2.38	2.5	2.77	1個
メーカー標準品	0.6	0.9	3	4	45	08-00200-06030	-0.02～0mm	12	0.56	3.22	3.37	3.52	3.7	4.1	1個
メーカー標準品	0.6	0.9	4	4	45	08-00200-06040	-0.02～0mm	12	0.56	4.26	4.46	4.66	4.89	5.43	1個
メーカー標準品	0.6	0.9	5	4	45	08-00200-06050	-0.02～0mm	12	0.56	5.31	5.54	5.8	6.09	6.76	1個
メーカー標準品	0.6	0.9	6	4	45	08-00200-06060	-0.02～0mm	12	0.56	6.35	6.63	6.95	7.29	8.08	1個
メーカー標準品	0.6	0.9	7	4	45	08-00200-06070	-0.02～0mm	12	0.56	7.39	7.72	8.09	8.48	9.41	1個
メーカー標準品	0.6	0.9	8	4	50	08-00200-06080	-0.02～0mm	12	0.56	8.44	8.81	9.23	9.68	10.74	1個

通常単価(税別) (税込単価)	通常出荷日

6,534円 ( 7,187円 )	1日目
7,134円 ( 7,847円 )	1日目
7,021円 ( 7,723円 )	1日目
7,847円 ( 8,632円 )	1日目
4,551円 ( 5,006円 )	1日目
4,551円 ( 5,006円 )	1日目
4,870円 ( 5,357円 )	5日目
5,600円 ( 6,160円 )	5日目
6,334円 ( 6,967円 )	1日目
6,334円 ( 6,967円 )	1日目
6,534円 ( 7,187円 )	1日目
7,200円 ( 7,920円 )	1日目
6,962円 ( 7,658円 )	1日目
4,053円 ( 4,458円 )	1日目
4,053円 ( 4,458円 )	1日目
4,870円 ( 5,357円 )	1日目
4,800円 ( 5,280円 )	1日目
4,800円 ( 5,280円 )	5日目
5,534円 ( 6,087円 )	1日目
5,534円 ( 6,087円 )	1日目
6,134円 ( 6,747円 )	1日目
6,534円 ( 7,187円 )	1日目
3,303円 ( 3,633円 )	5日目
3,303円 ( 3,633円 )	1日目
3,303円 ( 3,633円 )	5日目
3,303円 ( 3,633円 )	1日目
3,303円 ( 3,633円 )	1日目
3,303円 ( 3,633円 )	1日目
3,303円 ( 3,633円 )	1日目
3,303円 ( 3,633円 )	1日目
3,763円 ( 4,139円 )	1日目
4,480円 ( 4,928円 )	1日目
5,934円 ( 6,527円 )	1日目
5,934円 ( 6,527円 )	1日目
6,534円 ( 7,187円 )	1日目
6,534円 ( 7,187円 )	1日目
2,751円 ( 3,026円 )	1日目
2,751円 ( 3,026円 )	1日目
2,751円 ( 3,026円 )	1日目
2,751円 ( 3,026円 )	在庫品1日目当日出荷可能
2,751円 ( 3,026円 )	在庫品1日目当日出荷可能
2,751円 ( 3,026円 )	1日目
2,751円 ( 3,026円 )	在庫品1日目当日出荷可能
2,751円 ( 3,026円 )	1日目
2,751円 ( 3,026円 )	1日目
2,751円 ( 3,026円 )	在庫品1日目当日出荷可能
3,671円 ( 4,038円 )	1日目
3,671円 ( 4,038円 )	在庫品1日目当日出荷可能
3,671円 ( 4,038円 )	1日目
3,671円 ( 4,038円 )	1日目
4,195円 ( 4,615円 )	1日目
4,480円 ( 4,928円 )	1日目
2,889円 ( 3,178円 )	1日目
2,889円 ( 3,178円 )	1日目
2,889円 ( 3,178円 )	5日目
2,889円 ( 3,178円 )	1日目
2,889円 ( 3,178円 )	1日目
2,889円 ( 3,178円 )	1日目
3,257円 ( 3,583円 )	1日目
3,763円 ( 4,139円 )	1日目

基本情報

基本情報

【特長】
・オリジナルの深リブ用エンドミルに、無限コーティングを採用。
・狭くて深い加工に適した首逃げタイプ。
・全217サイズ！

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三菱マテリアル
C2XLAL 2枚刃アルミニウム合金加工用ロングネックエンドミル（XL）
三菱マテリアル
C3XLAL 3枚刃アルミニウム合金加工用ロングネックエンドミル（XL）
三菱マテリアル
DLC2XLAL 2枚刃アルミニウム合金加工用DLCコーティングロングネックエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MHR230 無限コーティング 2枚刃ロングネックエンドミル（深リブ用）のレビュー

4.2平均満足度：4.210件のレビュー

星5
40%
星4
40%
星3
20%
星2
0%
星1
0%

アルミ、鉄、ステンレス

満足度：5.02019/06/04

いろんな被削材で使用できるので、○○専用と分ける必要がないので優秀な工具です。類似品にNHRシリーズがありますが、こち...もっと読む

2人が参考にしています。

無限

満足度：4.02022/05/07

やはりメーカ－さんのエンドミルは高いですがそれなりに効果はかなりありますね

0人が参考にしています。

超硬

満足度：4.02022/05/07

無限はやはりいいです特に刻印加工に使用してます 0.3から0.4 小径でも十分削れます

0人が参考にしています。

エンドミル

満足度：4.02022/05/07

問題なく切削できますね硬度52度相当の焼き入れ材もなんなく削れました

0人が参考にしています。

調質鋼の鋼材への切削加工

満足度：4.02020/12/28

被削材が調質鋼で加工を行いました。切削性が良く、工具寿命もかなり長時間でした。

0人が参考にしています。

10件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MHR230 無限コーティング 2枚刃ロングネックエンドミル（深リブ用）	MHR430 無限コーティング 4枚刃ロングネックエンドミル（深リブ用）	NHR-2 ロングネックエンドミル（深リブ用）	無限コーティングロングネックエンドミルφ6シャンクタイプ(深リブ用) MHRLN230-6	MHRH230 高硬度用2枚刃ロングネックエンドミル	Xコーティング 2枚刃ロングネックエンドミル（深リブ用）NHR-2X
メーカー	日進工具	日進工具	日進工具	日進工具	日進工具	日進工具
通常価格	2,751円-	3,349円 -	4,053円 -	7,000円 -	3,027円 -	4,551円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
加工用途（加工形状）	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / チタン	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-
コーティング	鋼用	鋼用	ノンコート	鋼用	鋼用	鋼用
