MSRS230 無限コーティング 2枚刃ラジアスエンドミル



製品特長・仕様

製品の基本仕様・特長

TiAlNコーティングをベースに進化し続ける【無限コーティング】を採用したエンドミルシリーズです。皮膜特性として硬度Hv3,400、耐酸化温度1,100℃と、従来のTiAlNコーティングより高い特性をもっており、生材から高硬度材まで被削材を問わず、クーラントも水溶性切削油・不水溶性切削油・エアーブロー・オイルミストなど様々な状況に対応できるオールマイティなコーティングです。一般的にコーティングの効果が得られにくい銅の切削でも摩耗が抑えられます。
　

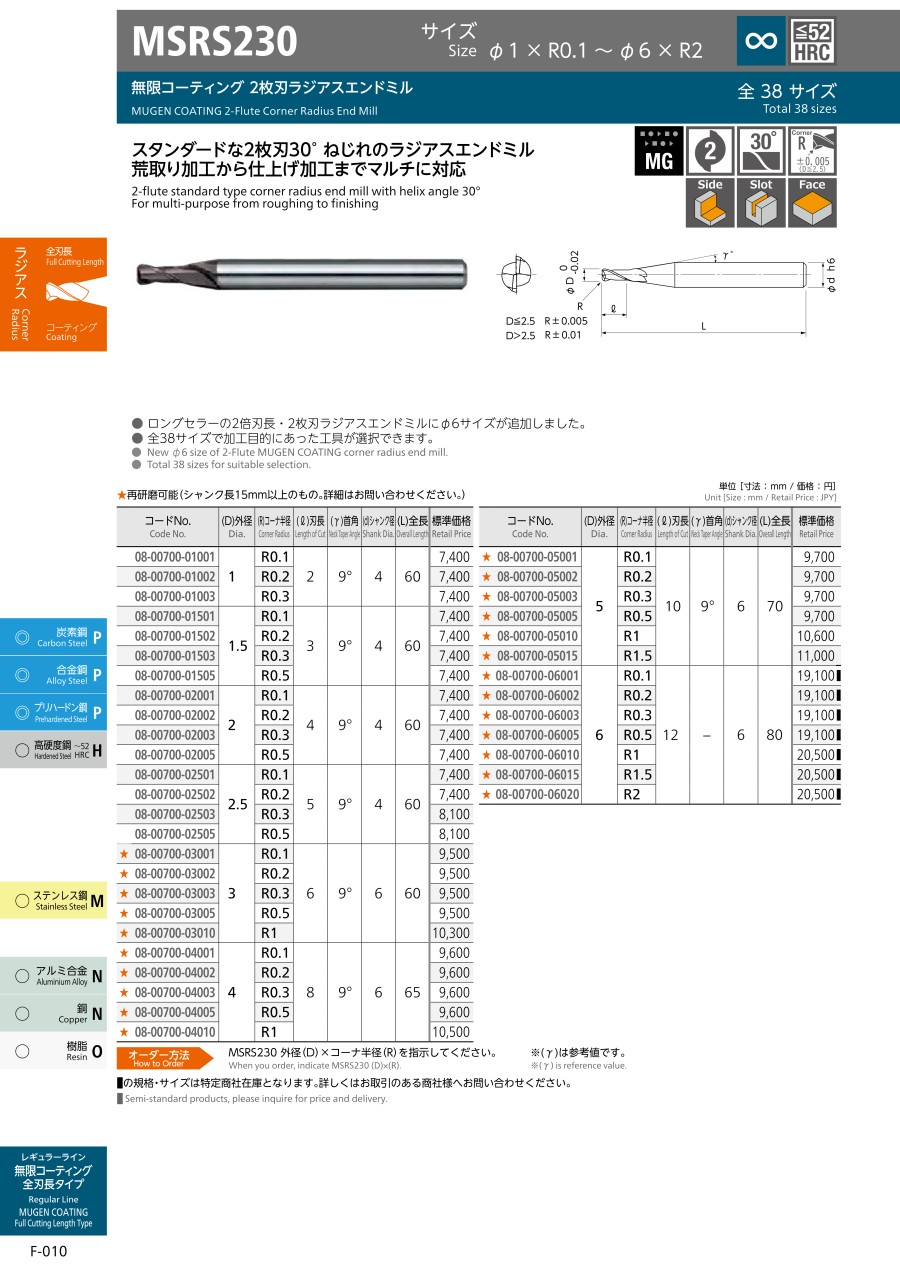

外形図



使用方法・使用事例

使用事例

無限コーティングと他社TiAlNコーティング品による寿命比較データです。
【被削材】 STAVAX 52HRC（SUS420J2改）での寿命

n：10,000min^-1 Vf：1,500mm/min ap：0.1mm×ae：0.2mm
水溶性切削油 加工時間：132分 切削長150m



【被削材】 炭素鋼 S50Cでの寿命

n：3,400min^-1 Vf：600mm/min ap：9mm×ae：1.2mm
水溶性切削油 加工時間：33分 切削長20m



【被削材】 銅での寿命

n：12,000min^-1 Vf：1,200mm/min ap：0.2mm×ae：0.3mm
水溶性切削油 加工時間：5時間44分 切削長365m



推奨切削条件

推奨切削条件表

被削材	炭素鋼 S50C			合金鋼 SCM・SKD・SUS			調質鋼 HPM・NAK
切削速度	60～80m/min			50～70m/min			30～50m/min
刃径	回転数	送り速度		回転数	送り速度		回転数	送り速度
	min-1	mm/min		min-1	mm/min		min-1	mm/min
		側面	溝		側面	溝		側面	溝
1	25,500	200	100	19,200	130	50	12,800	80	40
1.5	17,100	340	120	12,800	180	60	8,500	90	45
2	12,800	400	150	9,600	210	70	6,400	110	55
2.5	10,200	400	150	7,700	210	70	5,100	110	55
3	8,500	450	160	6,400	250	80	4,300	120	60
4	6,400	450	160	4,800	250	80	3,200	120	60
5	5,100	600	200	3,800	300	90	2,600	150	75
6	4,300	600	220	3,200	300	100	2,200	150	90

切り込み量（D：刃径）

被削材	焼き入れ鋼 SKD61（～52HRC）
切削速度	20～30m/min
刃径	回転数	送り速度
	min-1	mm/min
		側面	溝
1	6,400	60	30
1.5	4,200	70	35
2	3,200	80	40
2.5	2,500	80	40
3	2,100	100	50
4	1,600	100	50
5	1,300	120	60
6	1,100	130	70

切り込み量（D：刃径）

切削条件時の注意

※加工面の傾斜角によっては送り速度を調整してください。
※コーナー部での送り速度は30～50%下げてください。
※回転数が上がらない場合は同じ割合で送り速度を調整し、切り込み量も調整してください。

適用被削材

炭素鋼	合金鋼 ・ 工具鋼	調質鋼	焼入れ鋼		ステン レス鋼	耐熱 合金	チタン鋼	アルミ 合金	銅合金	樹脂	グラフ ァイト	硬脆材 ・ 超硬合金
			～ 55HRC	55HRC ～
◎	◎	◎	○	-	◎	-	○	○	◎	○	-	-
