NSMB100 超微細加工用 超硬ボールエンドミルマイクロボール
- 通常単価(税別)
- 6,334円～21,476円
- 税込単価
- 6,967円～23,624円
【特長】・Rサイズ R0.005より標準化を実現。・小ボールエンドミル"マイクロボール"が微細加工領域...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
刃直径0.01mmからのエンドミル・ドリルシリーズ。
マシニングセンタを利用した微細切削加工領域を拡げます。
髪の毛（約0.1mm）より細いエンドミル
ボールエンドミル
最小径 R0.005。極微細な3次元形状を成形できます。
加工適応範囲
- 超硬：アルミから一般鋼まで
- cBN：60HRCを超える高硬度材に対応
超硬タイプ（R0.005～0.05）
cBNタイプ（R0.01～0.05）
- Rサイズ R0．005より標準化を実現。
- 世界最小ボールエンドミル"マイクロボール"が微細加工領域を拡張。
- 日進工具独自のR部形状を採用し、良好な仕上面を実現。
仕様
| 工具素材 | 極超微粒子超硬合金 |
|---|---|
| ネジレ角 | 0° |
| 刃数 | 1刃数 |
| 加工用途 | 曲面加工 |
使用方法・使用事例
使用事例
ポケット加工（500個）
超硬1枚刃エンドミルφ0.05にて加工
貫通穴加工（穴数：189穴）
コーティングドリルφ0.03にて加工
推奨切削条件
推奨切削条件表
| 被削材 | タフピッチ銅・アルミニウム合金 | ||||
|---|---|---|---|---|---|
| Rサイズ | 切り込み量 | 送り速度 | アプローチ速度 | 回転数 | |
| ap mm | ae mm | mm/min | mm/min | min-1 | |
| 0.005 | 0.0003 | 0.0005 | 5 | 2 | 60,000 |
| 0.01 | 0.0005 | 0.001 | 10 | 3 | 60,000 |
| 0.02 | 0.001 | 0.002 | 20 | 5 | 60,000 |
| 0.03 | 0.002 | 0.003 | 80 | 10 | 60,000 |
| 0.04 | 0.002 | 0.004 | 200 | 30 | 60,000 |
| 0.05 | 0.003 | 0.005 | 300 | 30 | 60,000 |
切削条件時の注意
※切り込み量の、apは深さ方向の切り込み量、aeはピックフィードを示します。
※工具の着脱やプリセット時には細心の注意を払ってください。
※被削材、加工内容に適したクーラントをご使用ください。
※チャッキングの振れは極力抑えてください。（可能ならば使用される回転数での動的振れ精度を確認してください）
※アプローチ角は3°以下にしてください。
※切り込み量の増加は工具折損の要因となります。特にapの数値には気を付けてください。
適用被削材
| 炭素鋼 | 合金鋼 ・ 工具鋼 | 調質鋼 | 焼入れ鋼 | ステン レス鋼 | 耐熱 合金 | チタン鋼 | アルミ 合金 | 銅合金 | 樹脂 | グラフ ァイト | 硬脆材 ・ 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 55HRC | 55HRC ～ | |||||||||||
| ○ | ○ | ○ | - | - | ○ | - | ○ | ◎ | ◎ | ◎ | - | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21,476円 ( 23,624円 ) | 在庫品1日目当日出荷可能 |
17,228円 ( 18,951円 ) | 1日目 |
12,390円 ( 13,629円 ) | 在庫品1日目当日出荷可能 |
7,965円 ( 8,762円 ) | 1日目 |
7,373円 ( 8,110円 ) | 在庫品1日目当日出荷可能 |
6,334円 ( 6,967円 ) | 1日目 |
14,750円 ( 16,225円 ) | 在庫品1日目当日出荷可能 |
11,151円 ( 12,266円 ) | 1日目 |

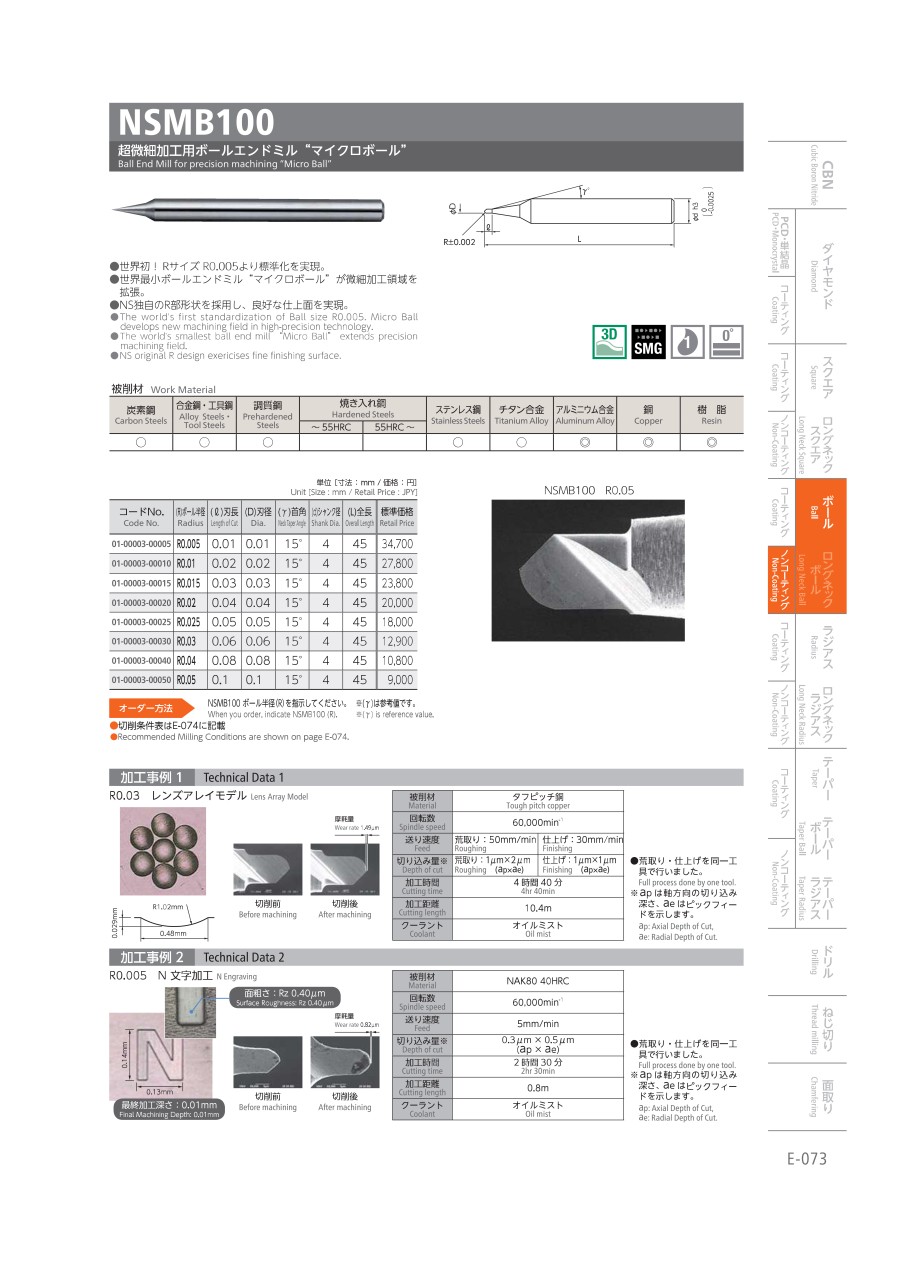

カタログ
