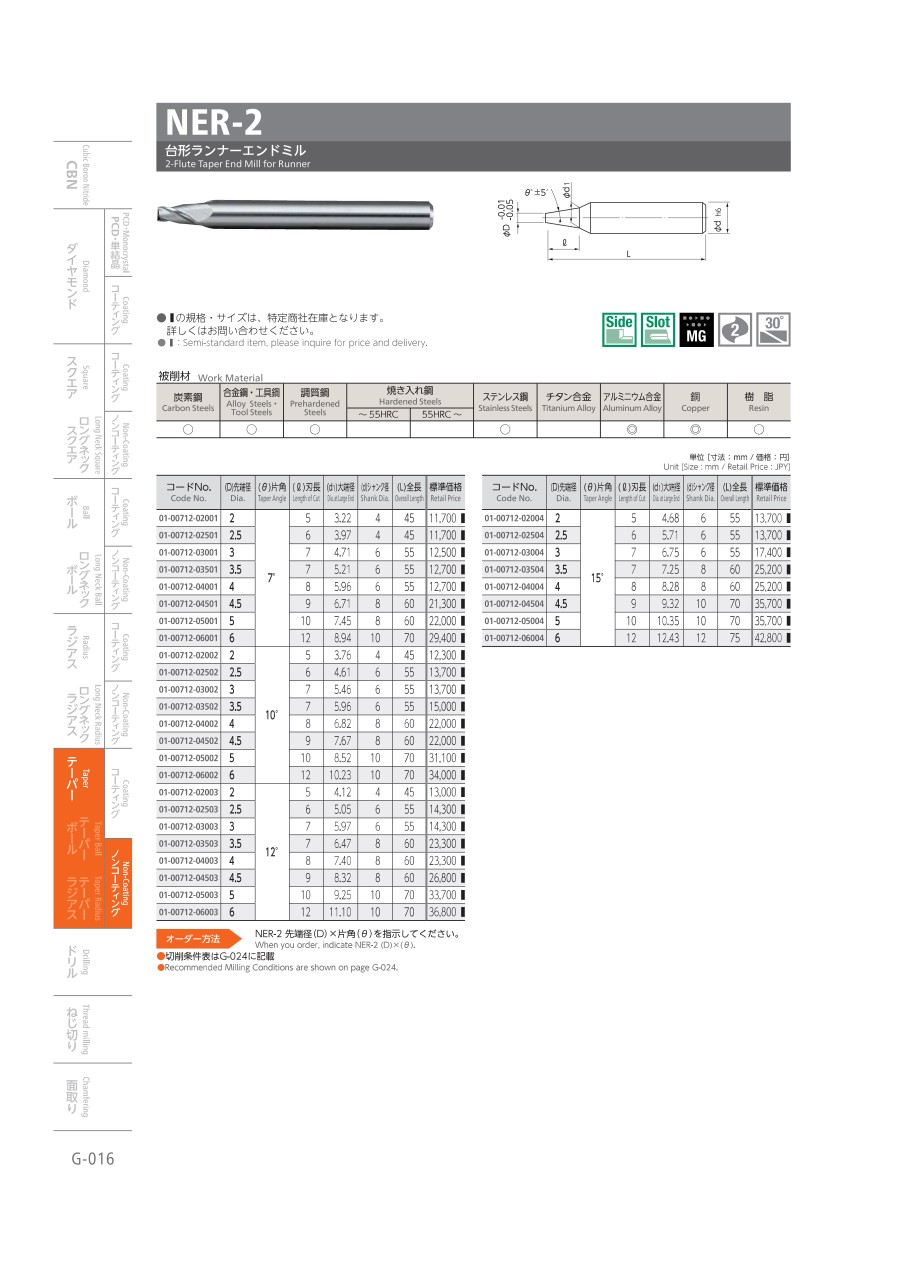

NER-2 台形ランナーエンドミル
商品情報
製品特長・仕様
製品の基本仕様・特長
| 工具素材 | 超微粒子超硬合金 |
|---|---|
| ねじれ角 | 30° |
| 刃数 | 2刃数 |
| 加工用途 | 側面加工、溝加工 |
外形図
推奨切削条件
推奨切削条件表
| 被削材 | 炭素鋼 S50C | 合金鋼 SCM・SKD・SUS | 調質鋼 HPM・NAK | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 切削速度 | 33～37m/min | 30～32m/min | 16～20m/min | |||||||
| 先端径 | 片 角 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 | |||
| min-1 | mm/min | min-1 | mm/min | min-1 | mm/min | |||||
| 側面 | 溝 | 側面 | 溝 | 側面 | 溝 | |||||
| 2 | 7～10° | 4,300 | 120 | 60 | 3,700 | 100 | 50 | 3,100 | 70 | 35 |
| 12～15° | 3,800 | 130 | 65 | 3,200 | 110 | 55 | 2,700 | 80 | 40 | |
| 2.5 | 7～10° | 3,400 | 120 | 60 | 3,000 | 100 | 50 | 2,450 | 70 | 35 |
| 12～15° | 3,000 | 130 | 65 | 2,600 | 110 | 55 | 2,150 | 80 | 40 | |
| 3 | 7～10° | 2,900 | 120 | 60 | 2,450 | 100 | 50 | 2,050 | 70 | 35 |
| 12～15° | 2,500 | 130 | 65 | 2,150 | 110 | 55 | 1,800 | 80 | 40 | |
| 3.5 | 7～10° | 2,450 | 120 | 60 | 2,100 | 100 | 50 | 1,750 | 70 | 35 |
| 12～15° | 2,100 | 130 | 65 | 1,800 | 110 | 55 | 1,500 | 80 | 40 | |
| 4 | 7～10° | 2,100 | 120 | 60 | 1,800 | 100 | 50 | 1,500 | 70 | 35 |
| 12～15° | 1,900 | 130 | 65 | 1,600 | 110 | 55 | 1,350 | 80 | 40 | |
| 4.5 | 7～10° | 1,900 | 120 | 60 | 1,600 | 100 | 50 | 1,400 | 70 | 35 |
| 12～15° | 1,650 | 130 | 65 | 1,400 | 110 | 55 | 1,200 | 80 | 40 | |
| 5 | 7～10° | 1,700 | 120 | 60 | 1,500 | 100 | 50 | 1,250 | 70 | 35 |
| 12～15° | 1,500 | 130 | 65 | 1,300 | 110 | 55 | 1,100 | 80 | 40 | |
| 6 | 7～10° | 1,400 | 120 | 60 | 1,200 | 100 | 50 | 1,000 | 70 | 35 |
| 12～15° | 1,250 | 130 | 65 | 1,100 | 110 | 55 | 900 | 80 | 40 | |
切削条件時の注意
切り込み量（D：先端径）
※剛性及び精度の高いチャック、機械を使用してください。
※切削油を必ず使用してください。
※回転数と送り速度は、同じ割合で調整してください。
適用被削材
| 炭素鋼 | 合金鋼 ・ 工具鋼 | 調質鋼 | 焼入れ鋼 | ステン レス鋼 | 耐熱 合金 | チタン鋼 | アルミ 合金 | 銅合金 | 樹脂 | グラフ ァイト | 硬脆材 ・ 超硬合金 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 55HRC | 55HRC ～ | |||||||||||
| ○ | ○ | ○ | - | - | ○ | - | - | ○ | ○ | ○ | - | - |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,257円 ( 7,983円 ) | 1日目 |
7,611円 ( 8,372円 ) | 1日目 |
8,437円 ( 9,281円 ) | 1日目 |
7,257円 ( 7,983円 ) | 1日目 |
8,909円 ( 9,800円 ) | 1日目 |
9,263円 ( 10,189円 ) | 1日目 |
8,909円 ( 9,800円 ) | 1日目 |
8,142円 ( 8,956円 ) | 1日目 |
8,909円 ( 9,800円 ) | 1日目 |
9,263円 ( 10,189円 ) | 1日目 |
10,754円 ( 11,829円 ) | 1日目 |
8,260円 ( 9,086円 ) | 1日目 |
9,735円 ( 10,709円 ) | 1日目 |
14,374円 ( 15,811円 ) | 1日目 |
15,607円 ( 17,168円 ) | 1日目 |
8,260円 ( 9,086円 ) | 1日目 |
13,640円 ( 15,004円 ) | 1日目 |
14,374円 ( 15,811円 ) | 1日目 |
15,607円 ( 17,168円 ) | 1日目 |
13,146円 ( 14,461円 ) | 1日目 |
13,640円 ( 15,004円 ) | 1日目 |
16,584円 ( 18,242円 ) | 1日目 |
22,114円 ( 24,325円 ) | 1日目 |
13,640円 ( 15,004円 ) | 1日目 |
19,227円 ( 21,150円 ) | 1日目 |
20,887円 ( 22,976円 ) | 1日目 |
22,114円 ( 24,325円 ) | 1日目 |
18,187円 ( 20,006円 ) | 1日目 |
21,074円 ( 23,181円 ) | 1日目 |
22,791円 ( 25,070円 ) | 1日目 |
26,542円 ( 29,196円 ) | 1日目 |
