無限コーティングプレミアムシリーズ
高硬度材に特化して開発されたTiAlN系のコーティング【無限コーティングプレミアム】を採用したエンドミルシリーズです。従来の無限コーティングを更に改良し、皮膜硬度がHv3,600、耐酸化温度1,300℃と高硬度材の加工に充分な特性を持たすことに成功しました。
耐酸化温度が極めて高くなることで、耐熱性を持たせることもできるため、最近では超耐熱鋼に適したコーティングとしても、シリーズが広がっています。
　　　

皮膜硬度（Hv）

酸化開始温度（℃）

高硬度領域（48～65HRC）の長時間の加工でも、安定した長寿命を実現。刃形状を追求し、倒れ量と加工精度を改善。
　

・工具素材：超微粒子超硬合金
・ネジレ角：45°
・加工可能高度：65HRCまで
・表面処理：無限コーティングプレミアム
・刃数：4刃数
・加工用途：溝加工／側面加工／平面加工

外形図

使用方法・使用事例

使用事例

各種被削材での寿命比較
高硬度材に特化して開発された【無限コーティングプレミアム】は、刃先の耐久性が大幅に向上します。

［被削材］ HAP40 60HRC（粉末ハイス）

n：20,000min^-1 Vf：1,600mm/min ap：0.15mm×ae：0.3mm　オイルミスト加工時間：18分切削長25m

MRBH230 R1×6　摩耗幅0.029mm

他社 R1×6　摩耗幅0.1mm

［被削材］ PD613 60HRC（SKD11）

n：25,000min^-1 Vf：2,000mm/min ap：0.2mm×ae：0.3mm　オイルミスト加工時間：62分切削長100m

MRBH230 R1×6　摩耗幅0.046mm

他社 R1×6　摩耗幅0.163mm

推奨切削条件

推奨切削条件表

被削材		焼き入れ鋼 HPM-38・STAVAX・SKD61 （～55HRC）				焼き入れ鋼 SKD11 （～62HRC）				ハイス SKH （～65HRC）
刃　径	刃　長	側面		溝		側面		溝		側面		溝
		回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度	回転数	送り速度
		min^-1	mm/min	min^-1	mm/min	min^-1	mm/min	min^-1	mm/min	min^-1	mm/min	min^-1	mm/min
1	2	30,000	800	24,000	400	25,000	500	20,000	300	20,000	240	16,000	120
1.5	3	20,000	860	16,000	460	16,000	560	12,000	380	14,000	330	10,000	160
2	4	15,000	920	12,000	500	12,000	630	10,000	420	10,000	480	8,000	240
3	6	10,000	1,000	8,000	580	8,000	700	7,500	500	7,000	560	6,000	280
4	8	8,500	1,200	7,500	620	7,000	800	6,000	540	6,000	600	5,000	300
5	10	7,600	1,600	6,800	900	6,200	1,200	5,600	600	5,300	800	4,800	350
5	15	6,800	1,400	6,000	600	5,600	1,000	5,000	400	4,800	600	4,200	200
6	12	6,400	1,800	5,800	950	5,300	1,200	4,800	600	4,600	800	4,200	350
6	18	5,800	1,600	5,000	600	4,800	1,000	4,200	400	4,200	600	3,600	200
8	16	4,800	2,000	4,300	1,000	4,000	1,400	3,600	700	3,400	1,000	3,000	400
8	24	4,300	1,800	3,800	700	3,600	1,200	3,200	500	3,000	800	2,700	250
10	20	3,800	2,000	3,400	1,000	3,200	1,600	2,800	800	2,600	1,000	2,300	500
10	30	3,400	1,800	3,000	800	2,800	1,400	2,500	600	2,300	800	2,000	300
12	24	3,200	2,000	2,800	1,000	2,600	1,600	2,300	800	2,200	1,000	2,000	500
12	36	2,800	1,800	2,500	800	2,300	1,400	2,000	600	2,000	800	1,800	300

焼き入れ鋼 HPM-38・STAVAX・SKD61

焼き入れ鋼 SKD11

ハイス

切削条件時の注意

※機械、チャックは剛性のある精度の高い物を使用してください。
※切り込み量、機械剛性により条件が異なることがあります。その都度調整してください。
※回転数と送り速度は、同じ割合で調整してください。
※エアーブローまたはオイルミストの使用をお奨めします。
　
　　

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
			焼入れ鋼
			～ 55HRC	55HRC ～
			～ 55HRC	55HRC ～
-	-	-	◎	◎	-	-	-	-	-	-	-	-

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

商品コード

首角

(°)

最小発注数量

メーカー標準品	1	2	08-00427-00100	12	1個
メーカー標準品	1.5	3	08-00427-00150	12	1個
メーカー標準品	2	4	08-00427-00200	12	1個
メーカー標準品	3	6	08-00427-00300	12	1個
メーカー標準品	4	8	08-00427-00400	12	1個

通常単価(税別) (税込単価)	通常出荷日

4,870円 ( 5,357円 )	5日目
4,870円 ( 5,357円 )	5日目
4,870円 ( 5,357円 )	1日目
5,334円 ( 5,867円 )	5日目
5,800円 ( 6,380円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・高硬度用の無限コーティングプレミアムと独自の新形状により耐チッピング性に優れ、ビビリを抑えることにより仕上げ面が向上。
・高硬度領域（48～65HRC）の長時間の加工でも、安定した長寿命を実現。
・刃形状を追求し、倒れ量と加工精度を改善。

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。

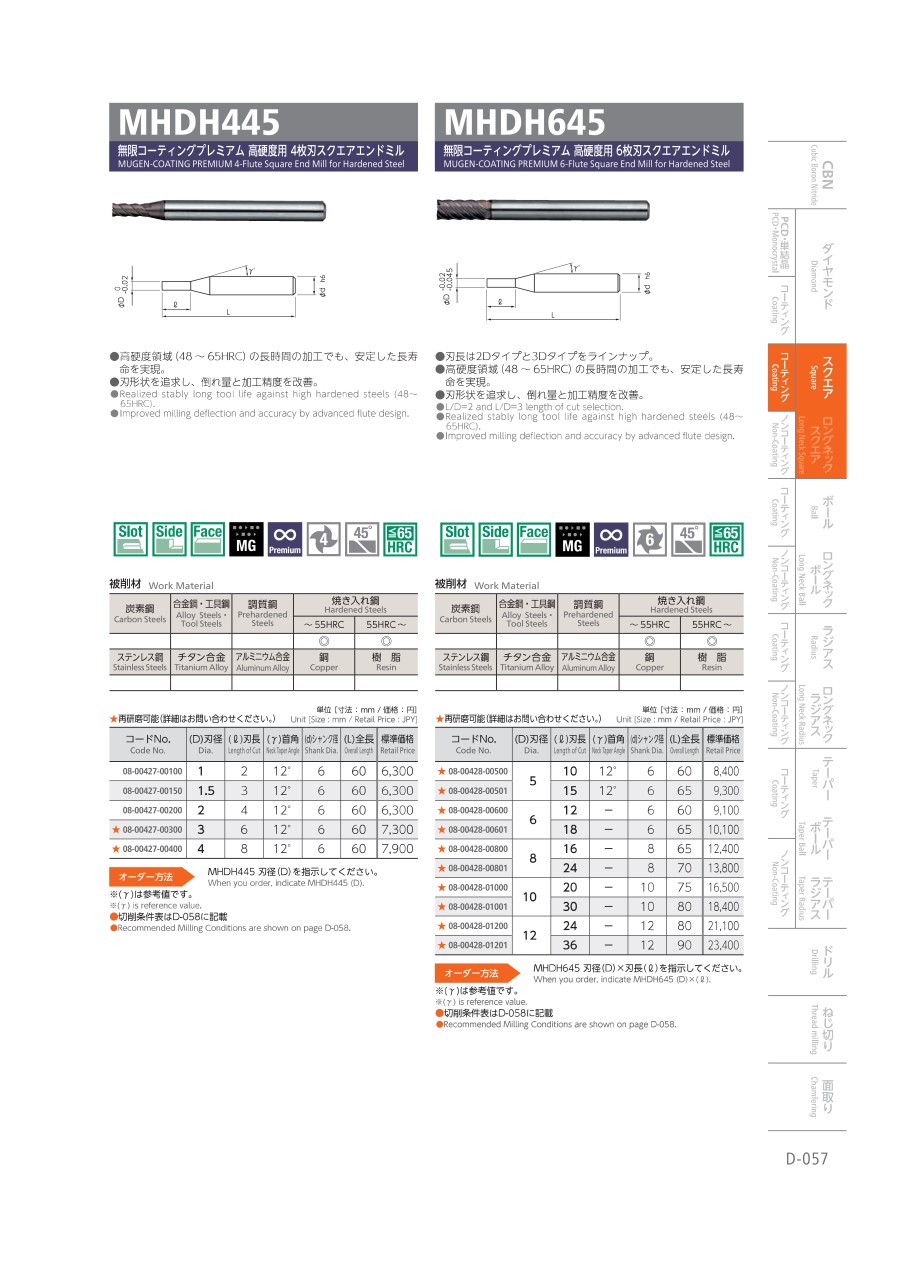

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ワンカット70エンドミル SEHM形（スクエアタイプ・ミドル刃長）
ダイジェット
ワンカット70エンドミル SEHL形（スクエアタイプ・ロング刃長）
オーエスジー
AE-TL-N　非鉄用DLC超硬スクエアエンドミルロング形

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MHDH445 高硬度用無限プレミアムコーティング4枚刃スクエアエンドミルのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 MHDH445 高硬度用無限プレミアムコーティング4枚刃スクエアエンドミル	MHDH645 高硬度用無限プレミアムコーティング6枚刃スクエアエンドミル	MSE430 無限コーティング 4枚刃エンドミル	無限コーティング 2枚刃エンドミル MSE230	無限プレミアムリード45 エンドミル2枚刃 MXH245	MSUSZ440 無限コーティングプレミアムSUS用高能率"Z"エンドミル
メーカー	日進工具	日進工具	日進工具	日進工具	日進工具	日進工具
通常価格	4,870円-	6,134円 -	2,889円 -	2,000円 -	3,625円 -	3,855円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目
加工用途（加工形状）	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面	平面 / 側面 / 傾斜切り込み	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝	平面 / 側面 / 溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / チタン	ステンレス鋼 / チタン
ねじれ角	強ネジレ(45～60°)	強ネジレ(45～60°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	強ネジレ(45～60°)	不等リード・不等分割
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
