TiAlNコーティングをベースに進化し続ける【無限コーティング】を採用したエンドミルシリーズです。皮膜特性として硬度Hv3,400、耐酸化温度1,100℃と、従来のTiAlNコーティングより高い特性をもっており、生材から高硬度材まで被削材を問わず、クーラントも水溶性切削油・不水溶性切削油・エアーブロー・オイルミストなど様々な状況に対応できるオールマイティなコーティングです。一般的にコーティングの効果が得られにくい銅の切削でも摩耗が抑えられます。

皮膜硬度（Hv）

酸化開始温度（℃）

無限コーティングプレミアムの採用により、高硬度材の加工に長寿命。加工精度も向上。

工具素材	超微粒子超硬合金
ネジレ角	30°
加工可能硬度	65HRCまで
表面処理	無限コーティングプレミアム
刃数	2刃数
加工用途	溝加工
	側面加工
	平面加工

性能・試験情報

【被削材】 STAVAX 52HRC（SUS420J2改）での寿命

MHRH230 高硬度用2枚刃ロングネックエンドミル【追加工対応品】 MRB230 R1×10

MRB230 R1x10
摩耗幅0.087mm

MHRH230 高硬度用2枚刃ロングネックエンドミル【追加工対応品】他社R1×10

他社 R1x10
摩耗幅0.136mm

MHRH230 高硬度用2枚刃ロングネックエンドミル【追加工対応品】使用事例関連画像1

n：10,000min^-1 Vf：1,500mm/min ap：0.1mm×ae：0.2mm
水溶性切削油加工時間：132分切削長150m

【被削材】炭素鋼 S50Cでの寿命

MHRH230 高硬度用2枚刃ロングネックエンドミル【追加工対応品】 MSE230 φ6

MSE230 φ6
摩耗幅0.022mm

他社 φ6
摩耗幅0.1mm

MHRH230 高硬度用2枚刃ロングネックエンドミル【追加工対応品】使用事例関連画像2

n：3,400min^-1 Vf：600mm/min ap：9mm×ae：1.2mm
水溶性切削油加工時間：33分切削長20m

【被削材】銅での寿命

MHRH230 高硬度用2枚刃ロングネックエンドミル【追加工対応品】 MRB230 R1x6

MRB230 R1x6
摩耗幅0.028mm

MHRH230 高硬度用2枚刃ロングネックエンドミル【追加工対応品】他社 R1x6

他社 R1x6
摩耗幅0.095mm

MHRH230 高硬度用2枚刃ロングネックエンドミル【追加工対応品】使用事例関連画像3

n：12,000min^-1 Vf：1,200mm/min ap：0.2mm×ae：0.3mm
水溶性切削油加工時間：5時間44分切削長365m

外形図

推奨切削条件

推奨切削条件表

被削材		炭素鋼・調質鋼 S50C・NAK55・NAK80・HPM-1 （～43HRC）				焼き入れ鋼 HPM-38・STAVAX・SKD61 （～55HRC）
刃径	有効長	回転数	送り速度	切り込み量		回転数	送り速度	切り込み量
刃径	有効長	min^-1	mm/min	ap mm	ae mm	min^-1	mm/min	ap mm	ae mm
0.1	0.3	40,000	150	0.005	0.06	40,000	120	0.003	0.05
	0.5	40,000	100	0.005	0.06	40,000	80	0.003	0.05
	0.75	40,000	80	0.003	0.06	40,000	70	0.002	0.05
	1	40,000	60	0.002	0.06	40,000	50	0.001	0.05
0.15	0.3	40,000	180	0.005	0.09	40,000	150	0.003	0.07
	0.5	40,000	150	0.005	0.09	40,000	120	0.003	0.07
	0.75	40,000	120	0.003	0.09	40,000	100	0.002	0.07
	1	40,000	100	0.002	0.09	40,000	80	0.001	0.07
	1.5	40,000	80	0.002	0.09	40,000	60	0.001	0.07
0.2	0.5	30,000	240	0.005	0.12	30,000	200	0.003	0.1
	0.75	30,000	200	0.005	0.12	30,000	180	0.003	0.1
	1	30,000	180	0.005	0.12	30,000	150	0.003	0.1
	1.5	30,000	120	0.003	0.12	30,000	100	0.002	0.1
	2	30,000	80	0.003	0.12	30,000	50	0.002	0.1
	2.5	30,000	60	0.002	0.12	30,000	50	0.001	0.1
	3	30,000	40	0.002	0.12	25,000	40	0.001	0.1
0.3	1	30,000	350	0.007	0.18	30,000	300	0.003	0.15
	1.5	30,000	260	0.007	0.18	30,000	200	0.003	0.15
	2	30,000	180	0.005	0.18	30,000	150	0.003	0.15
	2.5	30,000	150	0.004	0.18	25,000	100	0.002	0.15
	3	30,000	70	0.004	0.18	25,000	50	0.002	0.15
0.4	1	30,000	450	0.01	0.24	30,000	400	0.005	0.2
	1.5	30,000	400	0.01	0.24	30,000	360	0.005	0.2
	2	30,000	360	0.01	0.24	30,000	320	0.005	0.2
	2.5	30,000	340	0.008	0.24	25,000	280	0.005	0.2
	3	30,000	320	0.008	0.24	25,000	260	0.004	0.2
	3.5	30,000	280	0.007	0.24	25,000	220	0.004	0.2
	4	30,000	250	0.006	0.24	25,000	200	0.003	0.2
	5	25,000	250	0.005	0.24	22,000	180	0.003	0.2
	6	25,000	200	0.004	0.24	22,000	150	0.002	0.2
	8	20,000	150	0.002	0.24	16,000	120	0.001	0.2
	10	16,000	100	0.002	0.24	13,000	80	0.001	0.2
0.5	1	30,000	550	0.02	0.3	25,000	500	0.01	0.25
	1.5	30,000	520	0.02	0.3	25,000	450	0.01	0.25
	2	30,000	500	0.02	0.3	25,000	420	0.01	0.25
	2.5	30,000	480	0.015	0.3	25,000	400	0.008	0.25
	3	30,000	420	0.015	0.3	25,000	350	0.007	0.25
	3.5	25,000	400	0.012	0.3	25,000	320	0.006	0.25
	4	25,000	380	0.01	0.3	25,000	280	0.005	0.25
	4.5	25,000	350	0.008	0.3	25,000	230	0.004	0.25
	5	25,000	320	0.007	0.3	20,000	200	0.003	0.25
	6	25,000	300	0.005	0.3	20,000	200	0.003	0.25
	7	20,000	250	0.005	0.3	16,000	180	0.003	0.25
	8	20,000	200	0.005	0.3	16,000	160	0.002	0.25
	9	20,000	200	0.003	0.3	16,000	150	0.002	0.25
	10	16,000	170	0.003	0.3	13,000	130	0.002	0.25
0.6	1.5	30,000	650	0.02	0.35	25,000	550	0.01	0.3
	2	30,000	550	0.02	0.35	25,000	500	0.01	0.3
	3	30,000	500	0.015	0.35	25,000	450	0.007	0.3
	4	25,000	450	0.01	0.35	25,000	400	0.005	0.3
	5	25,000	400	0.007	0.35	20,000	350	0.003	0.3
	6	25,000	350	0.001	0.35	20,000	300	0.002	0.3
0.7	2	30,000	750	0.04	0.4	25,000	600	0.03	0.35
	4	25,000	690	0.03	0.4	25,000	560	0.02	0.35
	6	25,000	550	0.02	0.4	20,000	410	0.015	0.35
	8	20,000	430	0.012	0.4	16,000	330	0.01	0.35
	10	16,000	300	0.008	0.4	13,000	200	0.005	0.35
0.8	3	25,000	850	0.04	0.45	25,000	780	0.03	0.4
	4	25,000	800	0.03	0.45	25,000	700	0.025	0.4
	5	25,000	700	0.03	0.45	23,000	630	0.02	0.4
	6	20,000	620	0.025	0.45	20,000	550	0.02	0.4
	8	16,000	500	0.015	0.45	16,000	400	0.007	0.4
	10	16,000	400	0.012	0.45	16,000	350	0.007	0.4
	12	16,000	300	0.007	0.45	13,000	220	0.005	0.4
1	2	25,000	1,200	0.07	0.6	23,000	1,000	0.06	0.5
	3	25,000	1,200	0.06	0.6	23,000	1,000	0.05	0.5
	4	25,000	1,000	0.05	0.6	23,000	900	0.04	0.5
	5	22,000	1,000	0.04	0.6	20,000	800	0.03	0.5
	6	20,000	900	0.03	0.6	18,000	700	0.02	0.5
	7	20,000	900	0.03	0.6	18,000	650	0.02	0.5
	8	18,000	800	0.03	0.6	16,000	600	0.02	0.5
	9	18,000	700	0.02	0.6	16,000	550	0.015	0.5
	10	16,000	600	0.02	0.6	14,000	500	0.01	0.5
	12	16,000	500	0.02	0.6	13,000	400	0.01	0.5
	14	16,000	450	0.015	0.6	13,000	360	0.008	0.5
	16	14,000	400	0.012	0.6	12,000	320	0.006	0.5
	18	14,000	300	0.01	0.6	12,000	240	0.006	0.5
	20	12,000	200	0.007	0.6	10,000	160	0.005	0.5
	22	12,000	180	0.005	0.6	10,000	150	0.003	0.5
1.2	6	20,000	900	0.04	0.7	18,000	700	0.03	0.6
	8	18,000	800	0.04	0.7	16,000	600	0.02	0.6
	10	16,000	600	0.03	0.7	12,000	500	0.02	0.6
	12	14,000	600	0.02	0.7	10,000	500	0.01	0.6
	16	12,000	400	0.018	0.7	9,000	300	0.01	0.6
1.4	6	22,000	1,000	0.06	0.8	20,000	800	0.04	0.7
1.4	12	16,000	700	0.03	0.8	13,000	500	0.01	0.7
1.5	4	23,000	1,200	0.07	0.9	20,000	900	0.05	0.75
	6	23,000	1,000	0.06	0.9	20,000	800	0.04	0.75
	8	20,000	900	0.06	0.9	18,000	600	0.03	0.75
	10	20,000	800	0.04	0.9	16,000	500	0.03	0.75
	12	16,000	700	0.04	0.9	14,000	500	0.02	0.75
	14	14,000	600	0.03	0.9	12,000	400	0.02	0.75
	16	12,000	500	0.02	0.9	10,000	360	0.01	0.75
	18	10,000	400	0.02	0.9	9,000	330	0.008	0.75
	20	9,000	320	0.014	0.9	8,000	280	0.005	0.75
	25	8,000	250	0.01	0.9	7,000	200	0.004	0.75
	30	7,000	200	0.005	0.9	6,000	150	0.003	0.75
	35	6,000	150	0.003	0.9	5,000	110	0.002	0.75
1.6	6	22,000	1,000	0.06	0.96	19,000	850	0.04	0.8
1.6	8	20,000	900	0.06	0.96	17,000	750	0.03	0.8
1.8	6	20,000	1,000	0.07	1	18,000	900	0.05	0.9
	8	18,000	900	0.06	1	16,000	800	0.04	0.9
	10	16,000	800	0.06	1	14,000	700	0.04	0.9
	12	14,000	700	0.05	1	12,000	600	0.03	0.9
	14	14,000	700	0.05	1	12,000	600	0.03	0.9
	16	12,000	600	0.04	1	10,000	500	0.02	0.9
	18	10,000	500	0.04	1	9,200	410	0.02	0.9
2	4	20,000	1,200	0.1	1.2	18,000	1,000	0.08	1
	6	20,000	1,000	0.08	1.2	18,000	900	0.06	1
	8	18,000	900	0.07	1.2	16,000	800	0.05	1
	10	16,000	800	0.06	1.2	14,000	700	0.05	1
	12	14,000	700	0.05	1.2	12,000	600	0.04	1
	14	14,000	700	0.04	1.2	12,000	600	0.03	1
	16	12,000	600	0.04	1.2	10,000	500	0.03	1
	18	10,000	500	0.03	1.2	9,200	410	0.02	1
	20	10,000	400	0.03	1.2	9,200	380	0.02	1
	25	9,000	350	0.02	1.2	8,500	330	0.015	1
	30	8,000	300	0.015	1.2	7,500	280	0.01	1
	35	7,000	250	0.012	1.2	6,500	230	0.008	1
	40	6,000	200	0.008	1.2	5,500	180	0.005	1
	50	5,000	120	0.005	1.2	4,500	100	0.004	1
2.5	8	16,000	1,000	0.08	1.5	14,000	800	0.07	1.25
	12	14,000	800	0.07	1.5	12,000	700	0.06	1.25
	16	12,000	700	0.06	1.5	10,000	600	0.05	1.25
	20	10,000	600	0.06	1.5	8,200	500	0.05	1.25
	30	8,000	400	0.03	1.5	7,000	300	0.025	1.25
	40	6,000	250	0.015	1.5	5,500	200	0.012	1.25
	50	5,000	150	0.01	1.5	4,500	120	0.008	1.25
3	8	16,000	1,000	0.15	1.8	14,000	900	0.1	1.5
	12	14,000	900	0.1	1.8	12,000	800	0.08	1.5
	16	12,000	800	0.08	1.8	10,000	700	0.07	1.5
	20	10,000	800	0.08	1.8	9,000	700	0.07	1.5
	25	9,000	700	0.07	1.8	8,200	600	0.06	1.5
	30	8,000	700	0.05	1.8	7,000	600	0.03	1.5

被削材		焼き入れ鋼 SKD11・PD613 （～62HRC）				ハイス SKH （～65HRC）
刃径	有効長	回転数	送り速度	切り込み量		回転数	送り速度	切り込み量
刃径	有効長	min^-1	mm/min	ap mm	ae mm	min^-1	mm/min	ap mm	ae mm
0.1	0.3	40,000	100	0.002	0.04	40,000	70	0.002	0.03
	0.5	40,000	60	0.002	0.04	40,000	50	0.002	0.03
	0.75	40,000	50	0.001	0.04	40,000	30	0.001	0.03
	1	40,000	40	0.001	0.04	40,000	20	0.001	0.03
0.15	0.3	40,000	120	0.002	0.06	40,000	100	0.002	0.04
	0.5	40,000	100	0.002	0.06	40,000	80	0.002	0.04
	0.75	40,000	80	0.001	0.06	40,000	60	0.001	0.04
	1	40,000	60	0.001	0.06	40,000	40	0.001	0.04
	1.5	40,000	40	0.001	0.06	40,000	20	0.001	0.04
0.2	0.5	30,000	160	0.003	0.08	30,000	120	0.003	0.06
	0.75	30,000	140	0.003	0.08	30,000	100	0.003	0.06
	1	30,000	120	0.003	0.08	30,000	80	0.003	0.06
	1.5	30,000	80	0.002	0.08	30,000	60	0.002	0.06
	2	30,000	40	0.002	0.08	30,000	30	0.002	0.06
	2.5	25,000	40	0.001	0.08	25,000	30	0.001	0.06
	3	25,000	30	0.001	0.08	22,000	20	0.001	0.06
0.3	1	30,000	250	0.003	0.12	30,000	200	0.003	0.09
	1.5	30,000	160	0.003	0.12	30,000	120	0.003	0.09
	2	30,000	120	0.003	0.12	25,000	100	0.003	0.09
	2.5	25,000	80	0.002	0.12	20,000	60	0.002	0.09
	3	25,000	40	0.002	0.12	20,000	30	0.002	0.09
0.4	1	30,000	350	0.005	0.16	25,000	300	0.005	0.12
	1.5	30,000	330	0.005	0.16	25,000	250	0.005	0.12
	2	25,000	280	0.005	0.16	25,000	220	0.005	0.12
	2.5	25,000	250	0.004	0.16	20,000	200	0.004	0.12
	3	20,000	220	0.003	0.16	18,000	180	0.003	0.12
	3.5	20,000	180	0.003	0.16	18,000	150	0.002	0.12
	4	20,000	160	0.002	0.16	18,000	120	0.002	0.12
	5	20,000	150	0.002	0.16	18,000	90	0.002	0.12
	6	18,000	130	0.002	0.16	16,000	70	0.001	0.12
	8	14,000	90	0.001	0.16	12,000	40	0.001	0.12
	10	12,000	50	0.001	0.16	10,000	20	0.001	0.12
0.5	1	23,000	450	0.007	0.2	20,000	400	0.005	0.15
	1.5	23,000	400	0.007	0.2	20,000	360	0.005	0.15
	2	23,000	380	0.007	0.2	20,000	320	0.005	0.15
	2.5	23,000	360	0.006	0.2	20,000	300	0.004	0.15
	3	23,000	320	0.005	0.2	20,000	280	0.003	0.15
	3.5	23,000	280	0.003	0.2	20,000	240	0.003	0.15
	4	23,000	240	0.003	0.2	20,000	200	0.002	0.15
	4.5	20,000	200	0.003	0.2	18,000	160	0.002	0.15
	5	18,000	150	0.003	0.2	16,000	100	0.002	0.15
	6	18,000	150	0.002	0.2	16,000	100	0.002	0.15
	7	14,000	140	0.002	0.2	14,000	80	0.002	0.15
	8	14,000	130	0.002	0.2	12,000	60	0.001	0.15
	9	14,000	120	0.001	0.2	12,000	50	0.001	0.15
	10	12,000	110	0.001	0.2	10,000	40	0.001	0.15
0.6	1.5	23,000	450	0.007	0.25	20,000	400	0.005	0.18
	2	23,000	400	0.007	0.25	20,000	350	0.005	0.18
	3	23,000	350	0.005	0.25	20,000	300	0.003	0.18
	4	23,000	300	0.003	0.25	20,000	250	0.002	0.18
	5	18,000	250	0.003	0.25	16,000	200	0.002	0.18
	6	18,000	200	0.002	0.25	16,000	150	0.001	0.18
0.7	2	23,000	450	0.02	0.28	20,000	400	0.012	0.21
	4	23,000	400	0.015	0.28	20,000	320	0.007	0.21
	6	18,000	300	0.012	0.28	16,000	240	0.007	0.21
	8	14,000	230	0.007	0.28	12,000	180	0.005	0.21
	10	12,000	180	0.003	0.28	10,000	120	0.002	0.21
0.8	3	23,000	650	0.02	0.32	20,000	550	0.012	0.24
	4	23,000	600	0.015	0.32	20,000	500	0.007	0.24
	5	20,000	530	0.012	0.32	18,000	450	0.006	0.24
	6	18,000	450	0.01	0.32	16,000	350	0.005	0.24
	8	14,000	300	0.005	0.32	12,000	200	0.003	0.24
	10	12,000	180	0.005	0.32	10,000	150	0.003	0.24
	12	12,000	120	0.003	0.32	10,000	120	0.002	0.24
1	2	18,000	900	0.05	0.4	14,000	600	0.035	0.3
	3	18,000	900	0.04	0.4	14,000	600	0.03	0.3
	4	18,000	800	0.03	0.4	14,000	500	0.02	0.3
	5	16,000	700	0.02	0.4	12,000	450	0.012	0.3
	6	14,000	600	0.01	0.4	10,000	400	0.007	0.3
	7	14,000	550	0.01	0.4	10,000	370	0.006	0.3
	8	12,000	500	0.01	0.4	8,000	340	0.005	0.3
	9	12,000	450	0.007	0.4	8,000	300	0.005	0.3
	10	10,000	400	0.007	0.4	6,000	250	0.005	0.3
	12	10,000	300	0.005	0.4	6,000	180	0.004	0.3
	14	10,000	280	0.005	0.4	5,500	160	0.004	0.3
	16	9,000	250	0.004	0.4	5,500	150	0.003	0.3
	18	8,000	200	0.004	0.4	5,000	120	0.002	0.3
	20	7,000	130	0.003	0.4	4,500	90	0.001	0.3
	22	6,000	100	0.002	0.4	4,200	60	0.001	0.3
1.2	6	14,000	600	0.02	0.5	10,000	400	0.01	0.4
	8	12,000	500	0.01	0.5	8,000	340	0.007	0.4
	10	10,000	430	0.01	0.5	8,000	300	0.005	0.4
	12	9,000	400	0.007	0.5	7,000	250	0.005	0.4
	16	8,000	260	0.005	0.5	6,000	180	0.003	0.4
1.4	6	18,000	700	0.03	0.56	12,000	450	0.02	0.42
1.4	12	11,000	400	0.007	0.56	8,000	280	0.005	0.42
1.5	4	18,000	800	0.04	0.6	14,000	600	0.03	0.45
	6	18,000	700	0.03	0.6	14,000	500	0.02	0.45
	8	14,000	600	0.03	0.6	10,000	380	0.01	0.45
	10	14,000	500	0.02	0.6	10,000	350	0.01	0.45
	12	12,000	430	0.02	0.6	8,000	310	0.007	0.45
	14	10,000	380	0.01	0.6	7,500	250	0.007	0.45
	16	9,000	300	0.007	0.6	6,800	200	0.005	0.45
	18	8,000	260	0.005	0.6	6,000	170	0.004	0.45
	20	7,000	200	0.004	0.6	5,500	150	0.003	0.45
	25	6,000	150	0.003	0.6	4,500	100	0.002	0.45
	30	5,000	110	0.002	0.6	4,000	80	0.002	0.45
	35	4,500	90	0.002	0.6	3,500	60	0.002	0.45
1.6	6	17,000	750	0.03	0.64	13,000	600	0.025	0.48
1.6	8	14,000	600	0.03	0.64	10,000	430	0.015	0.48
1.8	6	15,000	750	0.04	0.7	12,000	600	0.03	0.5
	8	12,000	600	0.03	0.7	9,500	500	0.02	0.5
	10	12,000	500	0.03	0.7	9,500	450	0.02	0.5
	12	10,000	500	0.02	0.7	8,200	400	0.01	0.5
	14	10,000	430	0.02	0.7	8,200	360	0.01	0.5
	16	9,200	400	0.01	0.7	7,500	340	0.007	0.5
	18	8,500	370	0.01	0.7	6,000	320	0.007	0.5
2	4	15,000	800	0.06	0.8	12,000	600	0.04	0.6
	6	15,000	750	0.05	0.8	12,000	600	0.03	0.6
	8	12,000	600	0.04	0.8	9,500	500	0.02	0.6
	10	12,000	500	0.04	0.8	9,500	450	0.02	0.6
	12	10,000	500	0.03	0.8	8,200	400	0.01	0.6
	14	10,000	430	0.02	0.8	8,200	360	0.007	0.6
	16	9,200	400	0.02	0.8	7,500	340	0.007	0.6
	18	8,500	370	0.01	0.8	6,000	320	0.005	0.6
	20	8,500	340	0.01	0.8	6,000	260	0.005	0.6
	25	8,000	300	0.008	0.8	5,000	180	0.004	0.6
	30	7,000	250	0.006	0.8	4,500	150	0.004	0.6
	35	6,000	200	0.005	0.8	4,000	120	0.003	0.6
	40	5,000	150	0.004	0.8	3,500	100	0.003	0.6
	50	4,000	80	0.003	0.8	3,000	55	0.002	0.6
2.5	8	10,000	700	0.05	1	8,000	500	0.03	0.75
	12	9,600	600	0.04	1	7,500	480	0.02	0.75
	16	8,500	500	0.02	1	7,000	400	0.01	0.75
	20	7,500	500	0.02	1	5,000	400	0.01	0.75
	30	6,000	250	0.015	1	4,000	150	0.008	0.75
	40	5,000	180	0.01	1	3,500	110	0.005	0.75
	50	4,000	100	0.005	1	3,000	70	0.004	0.75
3	8	10,000	800	0.07	1.2	8,000	600	0.05	0.9
	12	9,200	700	0.06	1.2	7,200	500	0.04	0.9
	16	8,500	600	0.05	1.2	6,500	400	0.03	0.9
	20	7,800	600	0.04	1.2	5,800	400	0.02	0.9
	25	7,000	500	0.03	1.2	5,000	360	0.01	0.9
	30	6,500	500	0.02	1.2	4,500	330	0.007	0.9

切削条件時の注意

※本切削条件は参考値です。実際の加工形状および使用機械等にて切削条件を調整してください。
※切り込み量の、apは切り込み深さ、aeは切り込み幅を示します。
※焼き入れ鋼を切削加工する場合は、オイルミストクーラントをお奨めします。
※Z切り込み時のアプローチ方法として、ヘリカル（螺旋）及びランプ（傾斜）での切削加工をお奨めします。
※L（有効長）/D（刃径）が8倍を超える場合は立ち壁付近の送り速度を50%以下、切り込み量：aeを30%以下に調整してください。
※溝切削は、切削条件表を参考に切り込み量：ap及び送り速度を50%以下に設定し、往復切削をお奨めします。
※ビビリが発生する場合は、回転数と送り速度を同じ割合で下げてください。また、主軸回転数が足りない場合も同様に同じ割合で下げてください。
※L（有効長）/D（刃径）が5以上の場合、有効長の短い工具でのガイド溝加工をお奨めします。
※φ0.5未満あるいはL（有効長）/D（刃径）が15以上の場合、加工形状・使用機械等により、大幅な条件調整を必要とする場合があります。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
-	-	◎	◎	◎	○	○	○	-	-	-	-	-

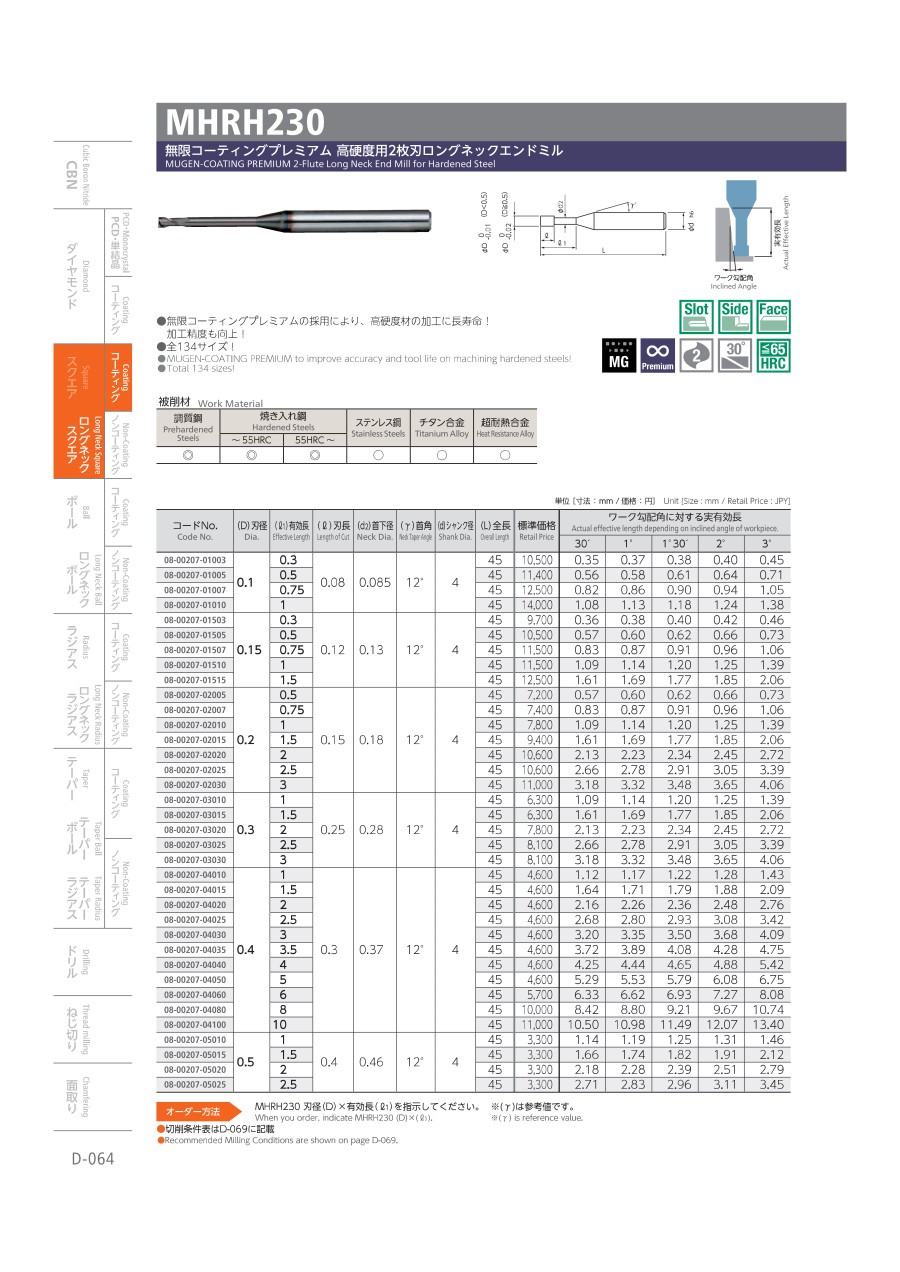

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

商品コード

刃径公差

首角

(°)

首径

(mm)

最小発注数量

メーカー標準品	0.1	0.08	0.3	4	45	08-00207-01003	-0.01～0mm	12	0.085	1個
メーカー標準品	0.1	0.08	0.5	4	45	08-00207-01005	-0.01～0mm	12	0.085	1個
メーカー標準品	0.1	0.08	0.75	4	45	08-00207-01007	-0.01～0mm	12	0.085	1個
メーカー標準品	0.1	0.08	1	4	45	08-00207-01010	-0.01～0mm	12	0.085	1個
メーカー標準品	0.2	0.15	0.5	4	45	08-00207-02005	-0.01～0mm	12	0.18	1個
メーカー標準品	0.2	0.15	0.75	4	45	08-00207-02007	-0.01～0mm	12	0.18	1個
メーカー標準品	0.2	0.15	1	4	45	08-00207-02010	-0.01～0mm	12	0.18	1個
メーカー標準品	0.2	0.15	1.5	4	45	08-00207-02015	-0.01～0mm	12	0.18	1個
メーカー標準品	0.2	0.15	2	4	45	08-00207-02020	-0.01～0mm	12	0.18	1個
メーカー標準品	0.2	0.15	2.5	4	45	08-00207-02025	-0.01～0mm	12	0.18	1個
メーカー標準品	0.2	0.15	3	4	45	08-00207-02030	-0.01～0mm	12	0.18	1個
メーカー標準品	0.3	0.25	1	4	45	08-00207-03010	-0.01～0mm	12	0.28	1個
メーカー標準品	0.3	0.25	1.5	4	45	08-00207-03015	-0.01～0mm	12	0.28	1個
メーカー標準品	0.3	0.25	2	4	45	08-00207-03020	-0.01～0mm	12	0.28	1個
メーカー標準品	0.3	0.25	2.5	4	45	08-00207-03025	-0.01～0mm	12	0.28	1個
メーカー標準品	0.3	0.25	3	4	45	08-00207-03030	-0.01～0mm	12	0.28	1個
メーカー標準品	0.4	0.3	1	4	45	08-00207-04010	-0.01～0mm	12	0.37	1個
メーカー標準品	0.4	0.3	1.5	4	45	08-00207-04015	-0.01～0mm	12	0.37	1個
メーカー標準品	0.4	0.3	2	4	45	08-00207-04020	-0.01～0mm	12	0.37	1個
メーカー標準品	0.4	0.3	2.5	4	45	08-00207-04025	-0.01～0mm	12	0.37	1個
メーカー標準品	0.4	0.3	3	4	45	08-00207-04030	-0.01～0mm	12	0.37	1個
メーカー標準品	0.4	0.3	3.5	4	45	08-00207-04035	-0.01～0mm	12	0.37	1個
メーカー標準品	0.4	0.3	4	4	45	08-00207-04040	-0.01～0mm	12	0.37	1個
メーカー標準品	0.4	0.3	5	4	45	08-00207-04050	-0.01～0mm	12	0.37	1個
メーカー標準品	0.4	0.3	6	4	45	08-00207-04060	-0.01～0mm	12	0.37	1個
メーカー標準品	0.4	0.3	8	4	45	08-00207-04080	-0.01～0mm	12	0.37	1個
メーカー標準品	0.4	0.3	10	4	45	08-00207-04100	-0.01～0mm	12	0.37	1個
メーカー標準品	0.5	0.4	1	4	45	08-00207-05010	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	1.5	4	45	08-00207-05015	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	2	4	45	08-00207-05020	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	2.5	4	45	08-00207-05025	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	3	4	45	08-00207-05030	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	3.5	4	45	08-00207-05035	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	4	4	45	08-00207-05040	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	4.5	4	45	08-00207-05045	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	5	4	45	08-00207-05050	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	6	4	45	08-00207-05060	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	7	4	45	08-00207-05070	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	8	4	50	08-00207-05080	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	9	4	50	08-00207-05090	-0.02～0mm	12	0.46	1個
メーカー標準品	0.5	0.4	10	4	50	08-00207-05100	-0.02～0mm	12	0.46	1個
メーカー標準品	0.6	0.5	1.5	4	45	08-00207-06015	-0.02～0mm	12	0.56	1個
メーカー標準品	0.6	0.5	2	4	45	08-00207-06020	-0.02～0mm	12	0.56	1個
メーカー標準品	0.6	0.5	3	4	45	08-00207-06030	-0.02～0mm	12	0.56	1個
メーカー標準品	0.6	0.5	4	4	45	08-00207-06040	-0.02～0mm	12	0.56	1個
メーカー標準品	0.6	0.5	5	4	45	08-00207-06050	-0.02～0mm	12	0.56	1個
メーカー標準品	0.6	0.5	6	4	45	08-00207-06060	-0.02～0mm	12	0.56	1個
メーカー標準品	0.7	0.55	2	4	45	08-00207-07020	-0.02～0mm	12	0.66	1個
メーカー標準品	0.7	0.55	4	4	45	08-00207-07040	-0.02～0mm	12	0.66	1個
メーカー標準品	0.7	0.55	6	4	45	08-00207-07060	-0.02～0mm	12	0.66	1個
メーカー標準品	0.7	0.55	8	4	50	08-00207-07080	-0.02～0mm	12	0.66	1個
メーカー標準品	0.7	0.55	10	4	50	08-00207-07100	-0.02～0mm	12	0.66	1個
メーカー標準品	0.8	0.65	3	4	45	08-00207-08030	-0.02～0mm	12	0.76	1個
メーカー標準品	0.8	0.65	4	4	45	08-00207-08040	-0.02～0mm	12	0.76	1個
メーカー標準品	0.8	0.65	5	4	45	08-00207-08050	-0.02～0mm	12	0.76	1個
メーカー標準品	0.8	0.65	6	4	45	08-00207-08060	-0.02～0mm	12	0.76	1個
メーカー標準品	0.8	0.65	8	4	50	08-00207-08080	-0.02～0mm	12	0.76	1個
メーカー標準品	0.8	0.65	10	4	50	08-00207-08100	-0.02～0mm	12	0.76	1個
メーカー標準品	0.8	0.65	12	4	50	08-00207-08120	-0.02～0mm	12	0.76	1個
メーカー標準品	0.15	0.12	0.3	4	45	08-00207-01503	-0.01～0mm	12	0.13	1個

通常単価(税別) (税込単価)	通常出荷日

7,336円 ( 8,070円 )	1日目
7,080円 ( 7,788円 )	3日目
7,729円 ( 8,502円 )	1日目
8,673円 ( 9,540円 )	1日目
5,067円 ( 5,574円 )	1日目
5,200円 ( 5,720円 )	1日目
5,467円 ( 6,014円 )	1日目
6,600円 ( 7,260円 )	1日目
7,402円 ( 8,142円 )	1日目
7,402円 ( 8,142円 )	1日目
6,844円 ( 7,528円 )	在庫品1日目当日出荷可能
4,658円 ( 5,124円 )	5日目
4,658円 ( 5,124円 )	1日目
5,467円 ( 6,014円 )	1日目
5,667円 ( 6,234円 )	1日目
5,667円 ( 6,234円 )	1日目
3,625円 ( 3,988円 )	5日目
3,625円 ( 3,988円 )	1日目
3,625円 ( 3,988円 )	1日目
3,625円 ( 3,988円 )	1日目
3,625円 ( 3,988円 )	1日目
3,625円 ( 3,988円 )	1日目
3,625円 ( 3,988円 )	1日目
3,625円 ( 3,988円 )	1日目
4,266円 ( 4,693円 )	1日目
7,000円 ( 7,700円 )	1日目
6,872円 ( 7,559円 )	1日目
3,027円 ( 3,330円 )	3日目
3,027円 ( 3,330円 )	1日目
3,027円 ( 3,330円 )	5日目
3,027円 ( 3,330円 )	1日目
3,027円 ( 3,330円 )	1日目
3,027円 ( 3,330円 )	1日目
3,027円 ( 3,330円 )	1日目
3,027円 ( 3,330円 )	1日目
3,027円 ( 3,330円 )	1日目
3,027円 ( 3,330円 )	1日目
4,124円 ( 4,536円 )	1日目
4,124円 ( 4,536円 )	1日目
4,124円 ( 4,536円 )	1日目
4,124円 ( 4,536円 )	1日目
3,119円 ( 3,431円 )	1日目
3,119円 ( 3,431円 )	在庫品1日目当日出荷可能
3,119円 ( 3,431円 )	1日目
3,119円 ( 3,431円 )	5日目
3,119円 ( 3,431円 )	1日目
3,119円 ( 3,431円 )	1日目
3,349円 ( 3,684円 )	1日目
3,349円 ( 3,684円 )	1日目
3,349円 ( 3,684円 )	1日目
4,799円 ( 5,279円 )	1日目
6,000円 ( 6,600円 )	1日目
3,303円 ( 3,633円 )	5日目
3,303円 ( 3,633円 )	5日目
3,303円 ( 3,633円 )	3日目
3,303円 ( 3,633円 )	1日目
3,303円 ( 3,633円 )	1日目
4,266円 ( 4,693円 )	1日目
4,799円 ( 5,279円 )	1日目
6,800円 ( 7,480円 )	1日目

基本情報

基本情報

【特長】
・無限コーティングプレミアムの採用により、高硬度材の加工に長寿命！加工精度も向上！
・全134サイズ！

ご注意

再コーティングは、メーカーオリジナルコートとは異なります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MHRH230 高硬度用2枚刃ロングネックエンドミルのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

プラ型加工用

満足度：4.02018/03/05

価格は高いですが、精度・耐久性はそれに見合ったものだと思います。

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MHRH230 高硬度用2枚刃ロングネックエンドミル	MHRH430 高硬度用4枚刃ロングネックエンドミル	MHR230 無限コーティング 2枚刃ロングネックエンドミル（深リブ用）	NHR-2 ロングネックエンドミル（深リブ用）	RSE230 樹脂用エンドミルクリアカット	銅加工用ロングネック 2枚刃 CURIB
メーカー	日進工具	日進工具	日進工具	日進工具	日進工具	不二越
通常価格	3,027円-	3,809円 -	2,751円 -	4,053円 -	2,981円 -	4,282円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
加工用途（加工形状）	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝 / 傾斜切り込み	平面 / 側面 / 溝 / 傾斜切り込み
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / チタン	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / チタン	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂	アルミ / 銅 / 樹脂	アルミ / 銅
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-	標準ネジレ(30～44°)	弱ネジレ(1～29°)
コーティング	鋼用	鋼用	鋼用	ノンコート	ノンコート	非鉄用（CrN）
