日進工具

NSR-2 ラジアスエンドミル

Name: NSR-2 ラジアスエンドミル
Brand: 日進工具
SKU: 223000450534
Rating: 4 (1 reviews)

カタログ |

数量スライド割引

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 5,800円～7,965円

税込単価: 6,380円～8,762円

【特長】・ストレートとコーナーR加工が同時にできます。抜群のコーナーR精度です...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り）
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / アルミ / 銅 / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
刃数 (枚)
2
R精度 (μm)
±20

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

工具素材	超微粒子超硬合金
ネジレ角	30°
刃数	2刃数
加工用途	溝加工側面加工平面加工
コーナー形状	ラジアス

外形図

推奨切削条件

推奨切削条件表

被削材	炭素鋼 S50C			合金鋼 SCM・SKD・SUS			調質鋼 HPM・NAK
切削速度	40～50m/min			35～45m/min			25～35m/min
刃径	回転数	送り速度		回転数	送り速度		回転数	送り速度
	min^-1	mm/min		min^-1	mm/min		min^-1	mm/min
	min^-1	側面	溝	min^-1	側面	溝	min^-1	側面	溝
1	14,300	130	50	12,700	90	40	9,600	80	35
1.5	9,600	130	50	8,500	90	40	6,400	80	35
2	7,200	130	50	6,400	90	40	4,800	80	35
2.5	5,700	130	50	5,100	90	40	3,800	80	35
3	4,800	150	60	4,200	120	50	3,200	90	40
4	3,600	150	60	3,200	120	50	2,400	90	40
5	2,900	170	70	2,500	140	55	1,900	110	45
6	2,400	170	70	2,100	140	55	1,600	110	45
8	1,800	170	70	1,600	140	55	1,200	110	45
10	1,400	170	70	1,300	140	55	1,000	110	45
12	1,200	170	70	1,100	140	55	800	110	45

切り込み量

D：刃径

切削条件時の注意

※加工面の傾斜角によっては送り速度を調整してください。
※コーナー部での送り速度は30～50%下げてください。
※回転数が上がらない場合は同じ割合で送り速度を調整し、切り込み量も調整してください。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
○	○	○	-	-	○	-	-	◎	◎	◎	-	-

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

コーナー形状

商品コード

コーティング詳細

刃径公差

最小発注数量

メーカー標準品	1	3	0.2	4	45	微小R	01-00772-00102	ノンコート	-0.02～0mm	1個
メーカー標準品	1.5	4.5	0.2	4	45	微小R	01-00772-00152	ノンコート	-0.02～0mm	1個
メーカー標準品	1.5	4.5	0.5	4	45	微小R	01-00772-00155	ノンコート	-0.02～0mm	1個
メーカー標準品	2	6	0.2	4	45	微小R	01-00772-00202	ノンコート	-0.02～0mm	1個
メーカー標準品	2	6	0.5	4	45	微小R	01-00772-00205	ノンコート	-0.02～0mm	1個
メーカー標準品	2.5	8	0.2	4	45	微小R	01-00772-00252	ノンコート	-0.02～0mm	1個
メーカー標準品	2.5	8	0.5	4	45	微小R	01-00772-00255	ノンコート	-0.02～0mm	1個
メーカー標準品	3	10	0.2	6	45	微小R	01-00772-00302	ノンコート	-0.02～0mm	1個
メーカー標準品	3	10	0.5	6	45	微小R	01-00772-00305	ノンコート	-0.02～0mm	1個
メーカー標準品	3	10	1	6	45	微小R	01-00772-00310	ノンコート	-0.02～0mm	1個
メーカー標準品	4	12	0.2	6	50	微小R	01-00772-00402	ノンコート	-0.02～0mm	1個
メーカー標準品	4	12	0.5	6	50	微小R	01-00772-00405	ノンコート	-0.02～0mm	1個
メーカー標準品	5	15	0.2	6	55	微小R	01-00772-00502	ノンコート	-0.02～0mm	1個
メーカー標準品	5	15	0.5	6	55	微小R	01-00772-00505	ノンコート	-0.02～0mm	1個
メーカー標準品	5	15	1	6	55	微小R	01-00772-00510	ノンコート	-0.02～0mm	1個
メーカー標準品	5	15	1.5	6	55	微小R	01-00772-00515	ノンコート	-0.02～0mm	1個
メーカー標準品	6	18	0.2	6	60	微小R	01-00772-00602	ノンコート	-0.02～0mm	1個
メーカー標準品	6	18	0.5	6	60	微小R	01-00772-00605	ノンコート	-0.02～0mm	1個
メーカー標準品	6	18	1	6	60	微小R	01-00772-00610	ノンコート	-0.02～0mm	1個
メーカー標準品	6	18	1.5	6	60	微小R	01-00772-00615	ノンコート	-0.02～0mm	1個
メーカー標準品	6	18	2	6	60	微小R	01-00772-00620	ノンコート	-0.02～0mm	1個

通常単価(税別) (税込単価)	通常出荷日

6,534円 ( 7,187円 )	1日目
6,334円 ( 6,967円 )	1日目
6,800円 ( 7,480円 )	1日目
5,800円 ( 6,380円 )	1日目
6,334円 ( 6,967円 )	1日目
5,800円 ( 6,380円 )	1日目
6,334円 ( 6,967円 )	1日目
6,400円 ( 7,040円 )	1日目
6,800円 ( 7,480円 )	1日目
7,535円 ( 8,289円 )	1日目
6,600円 ( 7,260円 )	1日目
7,134円 ( 7,847円 )	1日目
6,800円 ( 7,480円 )	1日目
7,335円 ( 8,069円 )	1日目
7,869円 ( 8,656円 )	1日目
7,316円 ( 8,048円 )	1日目
7,134円 ( 7,847円 )	1日目
7,535円 ( 8,289円 )	1日目
7,168円 ( 7,885円 )	3日目
7,611円 ( 8,372円 )	1日目
7,965円 ( 8,762円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・ストレートとコーナーR加工が同時にできます。抜群のコーナーR精度です。

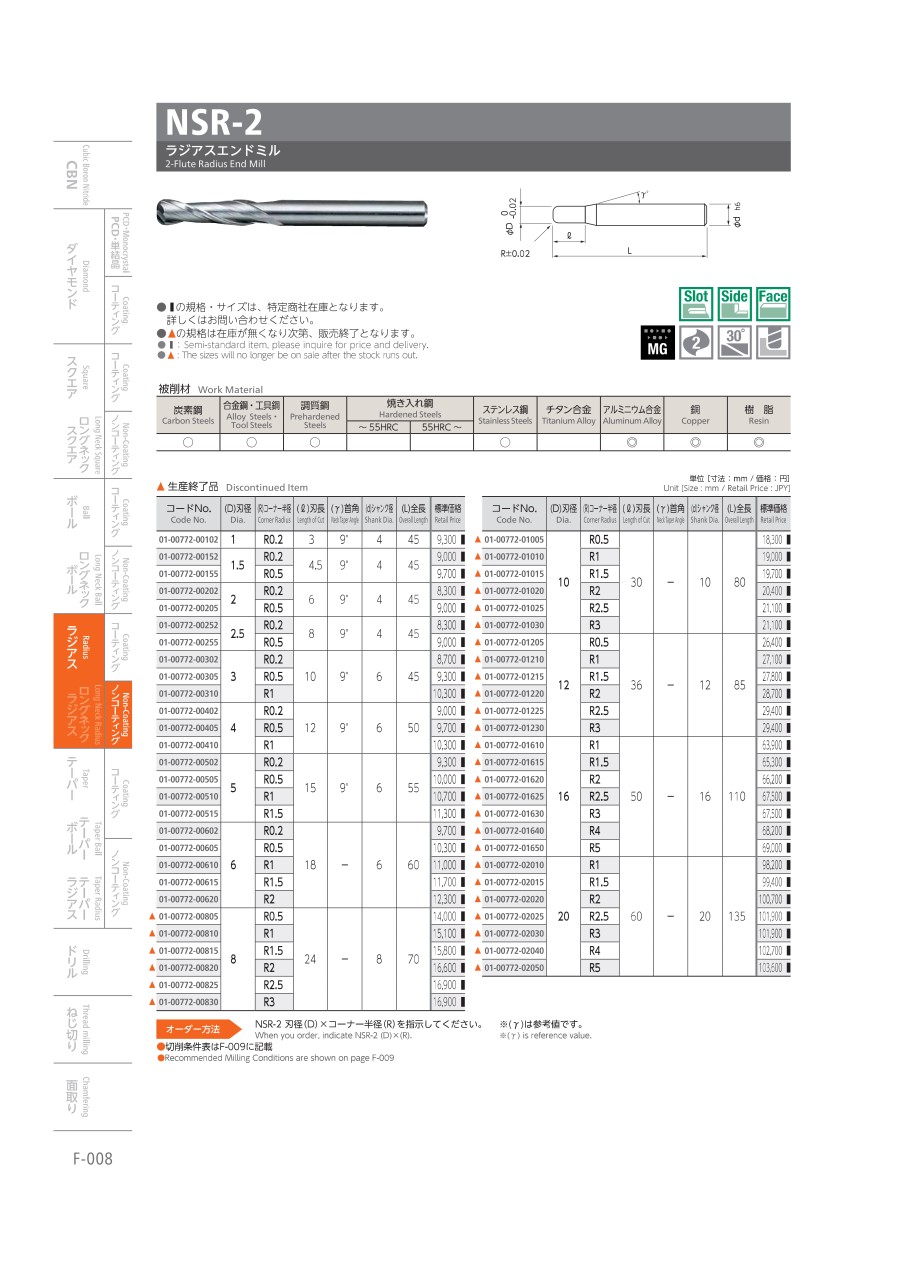

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

オーエスジー
AE-HFE-H 高硬度鋼用超硬エンドミルラジアスタイプ高送り型
オーエスジー
AE-CRE-H 高硬度鋼用超硬エンドミルラジアスタイプ高能率型
タンガロイ
4・6枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NSR-2 ラジアスエンドミルのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

樹脂の加工で使用

満足度：4.02021/03/31

ジュラトロン樹脂の加工で、底に強度を持たせるのに、このラジアスエンドミル(NSR-2-6-R0.5、NSR-2-6-R1...もっと読む

0人が参考にしています。

1件全て見る
