日進工具

SSR200 CBNスーパースピードラジアスエンドミル

カタログ |

通常単価(税別): 11,682円～26,812円

税込単価: 12,850円～29,493円

【特長】・CBNの抜群の耐久性にコーナRの高能率加工を実現・切れ刃全体にわたる...

加工用途（加工形状）
平面 / 溝
工具材質
CBN
被削材
高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角
ネジレなし
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
2
シャンク径 (mm)
4
コーナー形状
微小R
ねじれ角詳細 (°)
0
刃径公差
-0.01～0mm
首角 (°)
15
シャンク径公差
h4

未確定：候補が171型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

CBNエンドミルシリーズ
高硬度材の長時間仕上げ加工に最適。
工具素材にダイヤモンドに次ぐ硬さをもつCBN焼結体を採用したエンドミルです。

CBN焼結体とは

CBN（Cubic Boron Nitride／立方晶窒化硼素）焼結体は、左表のようにダイヤモンドの次に硬く、超硬合金と比較しても約3倍の硬さを持ち、更に耐熱性・熱伝導性も極めて高い工具材料です。しかしながら、強度・靭性は低くチッピングし易い欠点も合わせ持っています。従いまして、工具刃先に強い力を受ける荒加工にはチッピングし易く不向きですが、切削負荷の少ない仕上げ加工においてはCBNの硬さ、耐熱性の優位性により工具磨耗を抑え驚異的な工具寿命が得られ、特に高硬度材の加工に適しています。

SSR200

切れ刃全体にわたるスムーズな連続刃付。抜群の面精度を実現可能。
調質（プリハードン）鋼～68HRCの高硬度材まで対応。

工具素材	CBN（立方晶窒化硼素）
ねじれ角	0°
加工可能硬度	68HRCまで
刃数	2刃数
加工用途	溝加工、平面加工
コーナー形状	ラジアス

外形図

推奨切削条件

推奨切削条件表

被削材			調質鋼・焼き入れ鋼 NAK80・SKD61・STAVAX （～52HRC）				焼き入れ鋼 DC53・ELMAX・PD613 （～62HRC）				ハイス DRM3・YXR3 （～68HRC）
刃径	コーナー半径	有効長	切り込み量		送り速度	回転数	切り込み量		送り速度	回転数	切り込み量		送り速度	回転数
刃径	コーナー半径	有効長	ap mm	ae mm	mm/min	min^-1	ap mm	ae mm	mm/min	min^-1	ap mm	ae mm	mm/min	min^-1
0.1	0.02・0.03	0.2	0.002	0.015	200	50,000	0.002	0.01	150	50,000	0.001	0.01	100	50,000
		0.3	0.002	0.015	150	50,000	0.001	0.01	100	50,000	0.001	0.01	50	50,000
		0.5	0.002	0.01	150	50,000	0.001	0.01	100	50,000	0.001	0.01	50	50,000
0.15	0.02・0.03	0.2	0.003	0.02	250	50,000	0.003	0.02	200	50,000	0.002	0.015	150	50,000
		0.3	0.003	0.02	200	50,000	0.003	0.02	150	50,000	0.002	0.015	100	50,000
		0.5	0.002	0.02	200	50,000	0.002	0.02	150	50,000	0.001	0.015	100	50,000
0.2	0.02・0.03・0.05	0.3	0.003	0.03	400	50,000	0.003	0.03	350	50,000	0.002	0.02	250	50,000
		0.5	0.003	0.03	300	50,000	0.003	0.03	300	50,000	0.002	0.02	200	50,000
		1	0.003	0.02	200	50,000	0.003	0.02	200	50,000	0.002	0.01	100	50,000
0.3	0.02・0.03・0.05	0.5・0.75・1	0.003	0.05	500	50,000	0.003	0.05	400	50,000	0.002	0.03	300	50,000
0.3	0.02・0.03・0.05	1.5・2	0.003	0.03	400	50,000	0.003	0.03	300	50,000	0.002	0.02	200	50,000
0.4	0.02・0.03・0.05・0.1	0.5・1	0.005	0.1	700	50,000	0.005	0.1	600	50,000	0.003	0.03	400	50,000
0.4	0.02・0.03・0.05・0.1	1.5・2	0.005	0.05	500	50,000	0.005	0.05	400	50,000	0.003	0.02	300	50,000
0.5	0.02・0.03	0.5・1・1.5	0.005	0.2	600	50,000	0.005	0.2	600	50,000	0.003	0.1	500	50,000
	0.02・0.03	2.5	0.005	0.1	600	50,000	0.005	0.1	600	50,000	0.003	0.05	500	50,000
	0.05	0.5・1・1.5	0.01	0.2	600	50,000	0.01	0.2	600	50,000	0.005	0.2	500	50,000
	0.05	2.5	0.01	0.1	600	50,000	0.01	0.1	600	50,000	0.005	0.1	500	50,000
	0.1	0.5・1・1.5	0.02	0.2	800	50,000	0.02	0.2	800	50,000	0.01	0.1	700	50,000
	0.1	2.5	0.01	0.1	800	50,000	0.01	0.1	800	50,000	0.01	0.05	700	50,000
0.6	0.02・0.03	0.5・1・1.5	0.005	0.2	600	50,000	0.005	0.2	600	50,000	0.003	0.1	500	50,000
	0.02・0.03	2.5	0.005	0.1	600	50,000	0.005	0.1	600	50,000	0.003	0.05	500	50,000
	0.05	0.5・1・1.5	0.01	0.2	600	50,000	0.01	0.2	600	50,000	0.005	0.2	500	50,000
	0.05	2.5	0.01	0.1	600	50,000	0.01	0.1	600	50,000	0.005	0.1	500	50,000
	0.1	0.5・1・1.5	0.02	0.2	1,000	50,000	0.02	0.2	1,000	50,000	0.01	0.1	700	50,000
	0.1	2.5	0.01	0.1	1,000	50,000	0.01	0.1	1,000	50,000	0.01	0.05	700	50,000
0.8	0.02・0.03	1.5・2.5	0.005	0.2	800	50,000	0.005	0.2	800	50,000	0.003	0.1	600	40,000
	0.02・0.03	5	0.005	0.1	800	50,000	0.005	0.1	800	50,000	0.003	0.05	600	40,000
	0.05	1.5・2.5	0.02	0.3	1,000	50,000	0.02	0.2	1,000	50,000	0.01	0.1	700	40,000
	0.05	5	0.01	0.2	1,000	50,000	0.01	0.1	1,000	50,000	0.01	0.05	700	40,000
	0.1	1.5・2.5	0.02	0.3	1,400	50,000	0.02	0.2	1,200	50,000	0.01	0.1	1,000	40,000
	0.1	5	0.01	0.2	1,400	50,000	0.01	0.1	1,200	50,000	0.01	0.05	1,000	40,000
1	0.02・0.03	1・2	0.005	0.4	800	48,000	0.005	0.3	800	48,000	0.005	0.2	600	32,000
	0.05		0.01	0.4	1,000	48,000	0.01	0.3	1,000	48,000	0.01	0.2	800	32,000
	0.1・0.2・0.3		0.03	0.4	1,500	48,000	0.03	0.3	1,200	48,000	0.01	0.2	1,000	32,000
	0.02・0.03	3・5	0.005	0.3	800	48,000	0.005	0.2	800	48,000	0.005	0.1	600	32,000
	0.05		0.01	0.3	1,000	48,000	0.01	0.2	1,000	48,000	0.01	0.1	800	32,000
	0.1・0.2・0.3		0.02	0.3	1,500	48,000	0.02	0.2	1,200	48,000	0.01	0.1	1,000	32,000
1.5	0.02・0.03	2	0.005	0.7	1,200	32,000	0.005	0.6	1,100	32,000	0.005	0.3	900	20,000
	0.05		0.02	0.7	1,200	32,000	0.01	0.6	1,100	32,000	0.01	0.3	900	20,000
	0.1・0.2・0.3		0.04	0.7	2,400	32,000	0.04	0.6	1,800	32,000	0.01	0.3	1,300	20,000
	0.02・0.03	3・4.5	0.005	0.7	1,000	32,000	0.005	0.6	1,000	32,000	0.005	0.3	800	20,000
	0.05		0.02	0.7	1,000	32,000	0.01	0.6	1,000	32,000	0.01	0.3	800	20,000
	0.1・0.2・0.3		0.04	0.7	2,000	32,000	0.04	0.6	1,500	32,000	0.01	0.3	1,200	20,000
	0.02・0.03	7.5	0.005	0.5	1,000	32,000	0.005	0.4	1,000	32,000	0.005	0.2	800	20,000
	0.05		0.02	0.5	1,000	32,000	0.01	0.4	1,000	32,000	0.01	0.2	800	20,000
	0.1・0.2・0.3		0.03	0.5	2,000	32,000	0.03	0.4	1,500	32,000	0.01	0.2	1,200	20,000
2	0.02・0.03	3	0.005	0.8	1,200	24,000	0.005	0.7	1,100	24,000	0.005	0.5	900	16,000
	0.05		0.02	0.8	1,200	24,000	0.01	0.7	1,100	24,000	0.01	0.5	900	16,000
	0.1・0.2・0.3・0.5		0.05	0.8	2,400	24,000	0.05	0.7	1,800	24,000	0.01	0.5	1,300	16,000
	0.02・0.03	4・6	0.005	0.8	1,000	24,000	0.005	0.7	1,000	24,000	0.005	0.5	800	16,000
	0.05		0.02	0.8	1,000	24,000	0.01	0.7	1,000	24,000	0.01	0.5	800	16,000
	0.1・0.2・0.3・0.5		0.05	0.8	2,000	24,000	0.05	0.7	1,500	24,000	0.01	0.5	1,200	16,000
	0.02・0.03	10	0.005	0.6	1,000	24,000	0.005	0.5	1,000	24,000	0.005	0.3	800	16,000
	0.05		0.02	0.6	1,000	24,000	0.01	0.5	1,000	24,000	0.01	0.3	800	16,000
	0.1・0.2・0.3・0.5		0.03	0.6	2,000	24,000	0.03	0.5	1,500	24,000	0.01	0.3	1,200	16,000

切削条件時の注意

※切り込み量は、中仕上げ・仕上げ加工を行う場合の最大値です。機械剛性や要求精度などに合わせて調整してください。
※切り込み量の、apは深さ方向の切り込み量、aeはピックフィードを示します。
※Z切り込み時のアプローチ方法として、ヘリカル（螺旋）及び、ランプ（傾斜）での切削加工をお奨めします。
※オイルミストクーラントをお奨めします。
※回転数と送り速度は、同じ割合で調整してください。
※切り込み量、機械剛性により条件が異なることがあります。その都度調整してください。
※工具突出し量は必要以上に出さないでください。
※ミーリングチャック、機械は、出来るだけ精度の高いものをお奨めします。

適用被削材

炭素鋼	合金鋼・工具鋼	調質鋼	焼入れ鋼		ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
炭素鋼	合金鋼・工具鋼	調質鋼	～ 55HRC	55HRC ～	ステンレス鋼	耐熱合金	チタン鋼	アルミ合金	銅合金	樹脂	グラファイト	硬脆材・超硬合金
-	-	◎	◎	◎	-	-	-	-	-	-	-	-

選定サポート情報

加工形状に合わせて選べる豊富なラインナップ
高硬度で耐熱性のあるCBN焼結体の特性を活かすユニークな工具形状の開発と研削技術の確立で実現した次世代エンドミル。高硬度材の仕上げ加工に長寿命で安定した仕上げ面が得られます。

ラジアスエンドミル

SSR200：φ0.2～2

SSR200 CBN スーパースピードラジアスエンドミルラジアスエンドミルSHR320

SHR320：φ0.5～2

SSR200 CBN スーパースピードラジアスエンドミルラジアスエンドミルSSF120

SSF120：φ0.2～2（平面加工用）

型番リスト

表示件数

型番

SSR200-0.3-R0.02-0.75

SSR200-0.3-R0.03-0.75

SSR200-0.3-R0.05-0.75

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

全長

(mm)

R精度

(μm)

商品コード

首径

(mm)

最小発注数量

0.1	0.04	0.02	0.3	50	±2	01-00490-01023	0.09	1個
0.1	0.04	0.02	0.5	50	±2	01-00490-01024	0.09	1個
0.1	0.04	0.03	0.2	50	±2	01-00490-01032	0.09	1個
0.1	0.04	0.03	0.3	50	±2	01-00490-01033	0.09	1個
0.1	0.04	0.03	0.5	50	±2	01-00490-01034	0.09	1個
0.2	0.08	0.02	0.3	50	±2	01-00490-02020	0.19	1個
0.2	0.08	0.02	0.5	50	±2	01-00490-02021	0.19	1個
0.2	0.08	0.02	1	50	±2	01-00490-02022	0.19	1個
0.2	0.08	0.03	0.3	50	±2	01-00490-02030	0.19	1個
0.2	0.08	0.03	0.5	50	±2	01-00490-02031	0.19	1個
0.2	0.08	0.03	1	50	±2	01-00490-02032	0.19	1個
0.2	0.08	0.05	0.3	50	±5	01-00490-02050	0.19	1個
0.2	0.08	0.05	0.5	50	±5	01-00490-02051	0.19	1個
0.2	0.08	0.05	1	50	±5	01-00490-02052	0.19	1個
0.3	0.13	0.02	0.5	50	±2	01-00490-03021	0.28	1個
0.3	0.13	0.02	0.75	50	±2	01-00490-03020	0.28	1個
0.3	0.13	0.02	1	50	±2	01-00490-03022	0.28	1個
0.3	0.13	0.02	1.5	50	±2	01-00490-03023	0.28	1個
0.3	0.13	0.02	2	50	±2	01-00490-03024	0.28	1個
0.3	0.13	0.03	0.5	50	±2	01-00490-03031	0.28	1個
0.3	0.13	0.03	0.75	50	±2	01-00490-03030	0.28	1個
0.3	0.13	0.03	1	50	±2	01-00490-03032	0.28	1個
0.3	0.13	0.03	1.5	50	±2	01-00490-03033	0.28	1個
0.3	0.13	0.03	2	50	±2	01-00490-03034	0.28	1個
0.3	0.13	0.05	0.5	50	±5	01-00490-03051	0.28	1個
0.3	0.13	0.05	0.75	50	±5	01-00490-03050	0.28	1個
0.3	0.13	0.05	1	50	±5	01-00490-03052	0.28	1個
0.3	0.13	0.05	1.5	50	±5	01-00490-03053	0.28	1個
0.3	0.13	0.05	2	50	±5	01-00490-03054	0.28	1個
0.4	0.24	0.02	0.5	50	±2	01-00490-04021	0.37	1個
0.4	0.24	0.02	1	50	±2	01-00490-04022	0.37	1個
0.4	0.24	0.02	1.5	50	±2	01-00490-04023	0.37	1個
0.4	0.24	0.02	2	50	±2	01-00490-04024	0.37	1個
0.4	0.24	0.03	0.5	50	±2	01-00490-04031	0.37	1個
0.4	0.24	0.03	1	50	±2	01-00490-04032	0.37	1個
0.4	0.24	0.03	1.5	50	±2	01-00490-04033	0.37	1個
0.4	0.24	0.03	2	50	±2	01-00490-04034	0.37	1個
0.4	0.24	0.05	0.5	50	±5	01-00490-04051	0.37	1個
0.4	0.24	0.05	1	50	±5	01-00490-04052	0.37	1個
0.4	0.24	0.05	1.5	50	±5	01-00490-04053	0.37	1個
0.4	0.24	0.05	2	50	±5	01-00490-04054	0.37	1個
0.4	0.24	0.1	0.5	50	±5	01-00490-04101	0.37	1個
0.4	0.24	0.1	1	50	±5	01-00490-04102	0.37	1個
0.4	0.24	0.1	1.5	50	±5	01-00490-04103	0.37	1個
0.4	0.24	0.1	2	50	±5	01-00490-04104	0.37	1個
0.5	0.3	0.02	0.5	48	±2	01-00490-05020	0.46	1個
0.5	0.3	0.02	1	50	±2	01-00490-05022	0.46	1個
0.5	0.3	0.02	1.5	50	±2	01-00490-05021	0.46	1個
0.5	0.3	0.02	2.5	50	±2	01-00490-05023	0.46	1個
0.5	0.3	0.03	0.5	48	±2	01-00490-05030	0.46	1個
0.5	0.3	0.03	1	50	±2	01-00490-05032	0.46	1個
0.5	0.3	0.03	1.5	50	±2	01-00490-05031	0.46	1個
0.5	0.3	0.03	2.5	50	±2	01-00490-05033	0.46	1個
0.5	0.3	0.05	0.5	48	±5	01-00490-05050	0.46	1個
0.5	0.3	0.05	1	50	±5	01-00490-05052	0.46	1個
0.5	0.3	0.05	1.5	50	±5	01-00490-05051	0.46	1個
0.5	0.3	0.05	2.5	50	±5	01-00490-05053	0.46	1個
0.5	0.3	0.1	0.5	48	±5	01-00490-05100	0.46	1個
0.5	0.3	0.1	1	50	±5	01-00490-05102	0.46	1個
0.5	0.3	0.1	1.5	50	±5	01-00490-05101	0.46	1個

通常単価(税別) (税込単価)	通常出荷日

26,812円 ( 29,493円 )	1日目
26,463円 ( 29,109円 )	1日目
25,235円 ( 27,759円 )	1日目
24,573円 ( 27,030円 )	1日目
25,329円 ( 27,862円 )	1日目
19,280円 ( 21,208円 )	1日目
18,054円 ( 19,859円 )	1日目
18,585円 ( 20,444円 )	1日目
17,327円 ( 19,060円 )	1日目
16,225円 ( 17,848円 )	1日目
16,697円 ( 18,367円 )	1日目
17,327円 ( 19,060円 )	1日目
16,225円 ( 17,848円 )	1日目
16,697円 ( 18,367円 )	1日目
17,818円 ( 19,600円 )	1日目
19,154円 ( 21,069円 )	1日目
18,054円 ( 19,859円 )	1日目
18,290円 ( 20,119円 )	1日目
18,585円 ( 20,444円 )	1日目
16,048円 ( 17,653円 )	1日目
17,264円 ( 18,990円 )	1日目
16,225円 ( 17,848円 )	1日目
16,461円 ( 18,107円 )	1日目
16,697円 ( 18,367円 )	1日目
16,048円 ( 17,653円 )	1日目
17,264円 ( 18,990円 )	1日目
16,225円 ( 17,848円 )	1日目
16,461円 ( 18,107円 )	1日目
16,697円 ( 18,367円 )	1日目
16,933円 ( 18,626円 )	1日目
17,051円 ( 18,756円 )	1日目
17,228円 ( 18,951円 )	1日目
17,464円 ( 19,210円 )	1日目
15,222円 ( 16,744円 )	1日目
15,340円 ( 16,874円 )	1日目
15,458円 ( 17,004円 )	1日目
15,694円 ( 17,263円 )	1日目
15,222円 ( 16,744円 )	1日目
15,340円 ( 16,874円 )	1日目
15,340円 ( 16,874円 )	1日目
15,694円 ( 17,263円 )	1日目
15,222円 ( 16,744円 )	1日目
15,340円 ( 16,874円 )	1日目
15,340円 ( 16,874円 )	1日目
15,340円 ( 16,874円 )	1日目
13,924円 ( 15,316円 )	1日目
14,042円 ( 15,446円 )	1日目
14,160円 ( 15,576円 )	1日目
15,517円 ( 17,069円 )	1日目
12,508円 ( 13,759円 )	1日目
12,626円 ( 13,889円 )	1日目
12,744円 ( 14,018円 )	1日目
13,924円 ( 15,316円 )	1日目
12,508円 ( 13,759円 )	1日目
12,626円 ( 13,889円 )	1日目
12,744円 ( 14,018円 )	1日目
13,924円 ( 15,316円 )	1日目
12,508円 ( 13,759円 )	1日目
12,626円 ( 13,889円 )	1日目
12,744円 ( 14,018円 )	1日目

基本情報

基本情報

【特長】
・CBNの抜群の耐久性にコーナRの高能率加工を実現
・切れ刃全体にわたるスムーズな連続刃付！抜群の面精度を実現可能
・70HRCまでの高硬度鋼に対応
・Φ0.1から規格拡大！

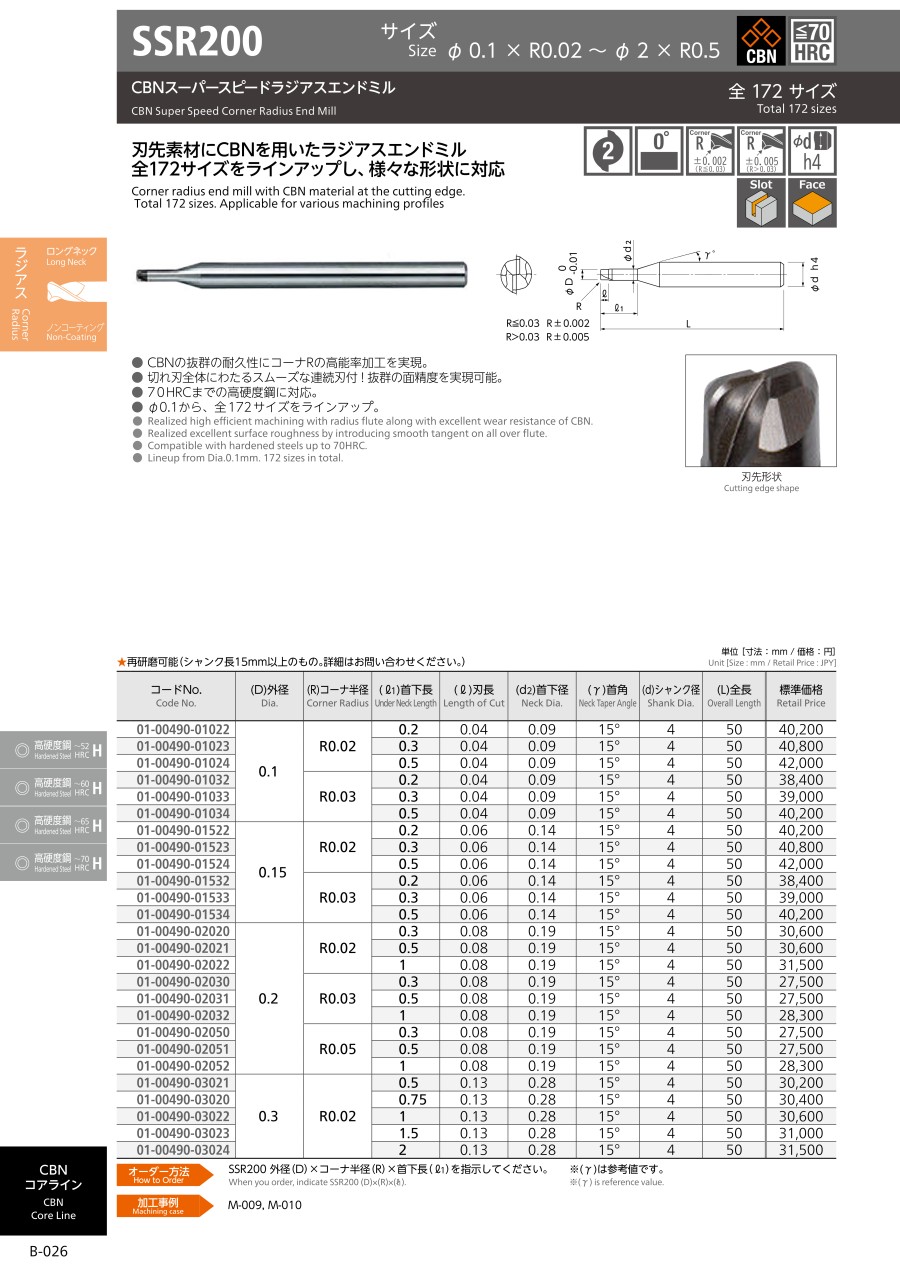

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SSR200 CBNスーパースピードラジアスエンドミルのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 SSR200 CBNスーパースピードラジアスエンドミル	CBN4枚刃ロングネックラジアスエンドミル SSR400	CBNラジアスエンドミル2枚刃 CR200	CBNロングネックラジアスエンドミル2枚刃 CLR200	CBNラッピングラジアスエンドミル2枚刃 CRL200	エポックCBNスーパーラジアスエンドミル CBN-EPSR2□□□-□□.□-□□□
メーカー	日進工具	日進工具	TOWA	TOWA	TOWA	MOLDINO(モルディノ・旧三菱日立ツール)
通常価格	11,682円-	16,692円 -	9,900円 -	9,900円 -	9,912円 -	13,307円 -
通常出荷日	在庫品1日目〜	1日目	1日目	1日目	1日目	在庫品1日目〜
加工用途（加工形状）	平面 / 溝	平面 / 溝	平面 / 側面 / R溝	平面 / 側面 / R溝	平面 / 曲面 / R溝	平面 / 彫込み / R溝
工具材質	CBN	CBN	CBN	CBN	CBN	CBN
被削材	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 銅	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 銅	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 銅	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角	ネジレなし	ネジレなし	ネジレなし	ネジレなし	ネジレなし	-
コーティング	ノンコート	ノンコート	ノンコート	ノンコート	ノンコート	ノンコート
